设计模式之组合代理模式

组合模式：将对象组合成树形结构以表示“部分-整体”的层次结构，组合模式使得用户对单个对象和组合对象的使用具有一致性。掌握组合模式的重点是要理解清楚 “部分/整体” 还有 ”单个对象“ 与 “组合对象” 的含义。
代理模式：
组成：
抽象角色：通过接口或抽象类声明真实角色实现的业务方法。
代理角色：实现抽象角色，是真实角色的代理，通过真实角色的业务逻辑方法来实现抽象方法，并可以附加自己的操作。
真实角色：实现抽象角色，定义真实角色所要实现的业务逻辑，供代理角色调用。
例题：
（列出实验内容，阐明实验步骤及中间的结果或现象、最终结果和现象，对这些结果和现象进行分析，若出现误差也予以分析误差原因）
使用组合模式设计一个杀毒软件框架，该软件既可以对一个文件夹杀毒，也可以对一个文件杀毒，文件种类包括文本文件、图片文件、视频文件。绘制类图并编程实现
⑴实验过程：
1、构建实现场景，画出UML类图
2丶实现代码，见演示源码

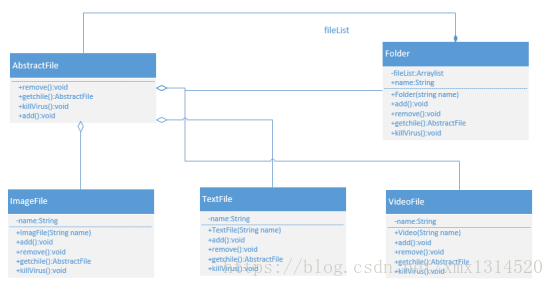

画出UML类图：

代码如下：
AbstractFile.java
package exercise9;

abstract class AbstractFile { //抽象文件类：抽象构件
public abstract void add(AbstractFile file);
public abstract void remove(AbstractFile file);
public abstract AbstractFile getChild(int i);
public abstract void killVirus();
}

ImageFile.java
class ImageFile extends AbstractFile { //图像文件类：叶子构件
private String name;

  public ImageFile(String name) {
      this.name = name;
  }

  public void add(AbstractFile file) {
     System.out.println("对不起，不支持该方法！");
  }

  public void remove(AbstractFile file) {
      System.out.println("对不起，不支持该方法！");
  }

  public AbstractFile getChild(int i) {
      System.out.println("对不起，不支持该方法！");
      return null;
  }

  public void killVirus() {
      //模拟杀毒
      System.out.println("----对图像文件'" + name + "'进行杀毒");
  }
}

TextFile.java
class TextFile extends AbstractFile { //文本文件类：叶子构件
private String name;

  public TextFile(String name) {
      this.name = name;
  }

  public void add(AbstractFile file) {
     System.out.println("对不起，不支持该方法！");
  }

  public void remove(AbstractFile file) {
      System.out.println("对不起，不支持该方法！");
  }

  public AbstractFile getChild(int i) {
      System.out.println("对不起，不支持该方法！");
      return null;
  }

  public void killVirus() {
      //模拟杀毒
      System.out.println("----对文本文件'" + name + "'进行杀毒");
  }
}

VideoFile.java
class VideoFile extends AbstractFile { //视频文件类：叶子构件
private String name;

  public VideoFile(String name) {
      this.name = name;
  }

  public void add(AbstractFile file) {
     System.out.println("对不起，不支持该方法！");
  }

  public void remove(AbstractFile file) {
      System.out.println("对不起，不支持该方法！");
  }

  public AbstractFile getChild(int i) {
      System.out.println("对不起，不支持该方法！");
      return null;
  }

  public void killVirus() {
      //模拟杀毒
      System.out.println("----对视频文件'" + name + "'进行杀毒");
  }
}

Folder.java
import java.util.ArrayList;

class Folder extends AbstractFile { //文件夹类：容器构件
//定义集合fileList，用于存储AbstractFile类型的成员
private ArrayList fileList=new ArrayList();
private String name;

public Folder(String name) {
this.name = name;
}

public void add(AbstractFile file) {
fileList.add(file);
}

public void remove(AbstractFile file) {
fileList.remove(file);
}

public AbstractFile getChild(int i) {
return (AbstractFile)fileList.get(i);
}

public void killVirus() {
System.out.println(“**对文件夹’” + name + “’进行杀毒”); //模拟杀毒

  //递归调用成员构件的killVirus()方法
  for(Object obj : fileList) {
      ((AbstractFile)obj).killVirus();
  }

}
}
Client.java
class Client { //客户端类
public static void main(String args[]) {
//针对抽象构件编程
AbstractFile file1,file2,file3,file4,file5,folder1,folder2,folder3,folder4;

    folder1 = new Folder("minxue的资料");
    folder2 = new Folder("图像文件");
    folder3 = new Folder("文本文件");
    folder4 = new Folder("视频文件");

    file1 = new ImageFile("图书馆.jpg");
    file2 = new ImageFile("林梦航.gif");
    file3 = new TextFile("数据库.txt");
    file4 = new TextFile("实验9.doc");
    file5 = new VideoFile("战狼2.rmvb");

    folder2.add(file1);
    folder2.add(file2);
    folder3.add(file3);
    folder3.add(file4);
    folder4.add(file5);
    folder1.add(folder2);
    folder1.add(folder3);
    folder1.add(folder4);

    //从“minxue的资料”节点开始进行杀毒操作
    folder1.killVirus();
}

}
实验结果演示：

作者：徐敏学
原文链接：点击这里
