数据包封装

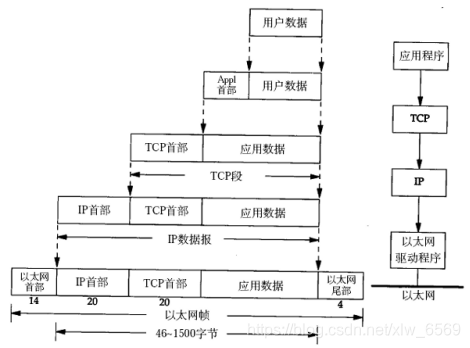

传输层及其以下的机制由内核提供，应用层由用户进程提供，应用程序对通讯数据的含义进行解释，而传输层及其以下处理通讯的细节，将数据从一台计算机通过一定的路径发送到另一台计算机。应用层数据通过协议栈发到网络上时，每层协议都要加上一个数据首部（header），称为封装（Encapsulation），如下图所示：
在这里插入图片描述
不同的协议层对数据包有不同的称谓，在传输层叫做段（segment），在网络层叫做数据报（datagram），在链路层叫做帧（frame）。数据封装成帧后发到传输介质上，到达目的主机后每层协议再剥掉相应的首部，最后将应用层数据交给应用程序处理。

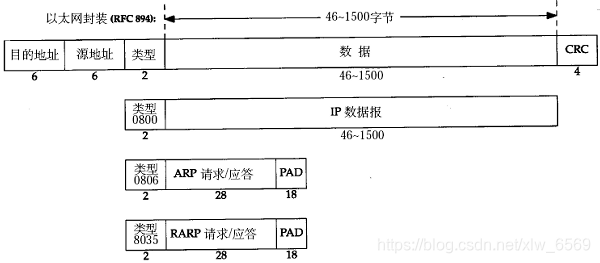

以太网帧格式

在这里插入图片描述
其中的源地址和目的地址是指网卡的硬件地址（也叫MAC地址），长度是48位，是在网卡出厂时固化的。可在shell中使用ifconfig命令查看，“HWaddr 00:15:F2:14:9E:3F”部分就是硬件地址。协议字段有三种值，分别对应IP、ARP、RARP。帧尾是CRC校验码。

以太网帧中的数据长度规定最小46字节，最大1500字节，ARP和RARP数据包的长度不够46字节，要在后面补填充位。最大值1500称为以太网的最大传输单元（MTU），不同的网络类型有不同的MTU，如果一个数据包从以太网路由到拨号链路上，数据包长度大于拨号链路的MTU，则需要对数据包进行分片（fragmentation）。ifconfig命令输出中也有“MTU:1500”。注意，MTU这个概念指数据帧中有效载荷的最大长度，不包括帧头长度。

ARP数据报格式

在网络通讯时，源主机的应用程序知道目的主机的IP地址和端口号，却不知道目的主机的硬件地址，而数据包首先是被网卡接收到再去处理上层协议的，如果接收到的数据包的硬件地址与本机不符，则直接丢弃。因此在通讯前必须获得目的主机的硬件地址。ARP协议就起到这个作用。源主机发出ARP请求，询问“IP地址是192.168.0.1的主机的硬件地址是多少”，并将这个请求广播到本地网段（以太网帧首部的硬件地址填FF:FF:FF:FF:FF:FF表示广播），目的主机接收到广播的ARP请求，发现其中的IP地址与本机相符，则发送一个ARP应答数据包给源主机，将自己的硬件地址填写在应答包中。

每台主机都维护一个ARP缓存表，可以用arp -a命令查看。缓存表中的表项有过期时间（一般为20分钟），如果20分钟内没有再次使用某个表项，则该表项失效，下次还要发ARP请求来获得目的主机的硬件地址。想一想，为什么表项要有过期时间而不是一直有效？
ARP数据报的格式如下所示：
在这里插入图片描述
源MAC地址、目的MAC地址在以太网首部和ARP请求中各出现一次，对于链路层为以太网的情况是多余的，但如果链路层是其它类型的网络则有可能是必要的。硬件类型指链路层网络类型，1为以太网，协议类型指要转换的地址类型，0x0800为IP地址，后面两个地址长度对于以太网地址和IP地址分别为6和4（字节），op字段为1表示ARP请求，op字段为2表示ARP应答。
看一个具体的例子。
请求帧如下（为了清晰在每行的前面加了字节计数，每行16个字节）：
以太网首部（14字节）
0000: ff ff ff ff ff ff 00 05 5d 61 58 a8 08 06
ARP帧（28字节）
0000: 00 01
0010: 08 00 06 04 00 01 00 05 5d 61 58 a8 c0 a8 00 37
0020: 00 00 00 00 00 00 c0 a8 00 02
填充位（18字节）
0020: 00 77 31 d2 50 10
0030: fd 78 41 d3 00 00 00 00 00 00 00 00
以太网首部：目的主机采用广播地址，源主机的MAC地址是00:05:5d:61:58:a8，上层协议类型0x0806表示ARP。
ARP帧：硬件类型0x0001表示以太网，协议类型0x0800表示IP协议，硬件地址（MAC地址）长度为6，协议地址（IP地址）长度为4，op为0x0001表示请求目的主机的MAC地址，源主机MAC地址为00:05:5d:61:58:a8，源主机IP地址为c0 a8 00 37（192.168.0.55），目的主机MAC地址全0待填写，目的主机IP地址为c0 a8 00 02（192.168.0.2）。
由于以太网规定最小数据长度为46字节，ARP帧长度只有28字节，因此有18字节填充位，填充位的内容没有定义，与具体实现相关。
应答帧如下：
以太网首部
0000: 00 05 5d 61 58 a8 00 05 5d a1 b8 40 08 06
ARP帧
0000: 00 01
0010: 08 00 06 04 00 02 00 05 5d a1 b8 40 c0 a8 00 02
0020: 00 05 5d 61 58 a8 c0 a8 00 37
填充位
0020: 00 77 31 d2 50 10
0030: fd 78 41 d3 00 00 00 00 00 00 00 00
以太网首部：目的主机的MAC地址是00:05:5d:61:58:a8，源主机的MAC地址是00:05:5d:a1:b8:40，上层协议类型0x0806表示ARP。

ARP帧：硬件类型0x0001表示以太网，协议类型0x0800表示IP协议，硬件地址（MAC地址）长度为6，协议地址（IP地址）长度为4，op为0x0002表示应答，源主机MAC地址为00:05:5d:a1:b8:40，源主机IP地址为c0 a8 00 02（192.168.0.2），目的主机MAC地址为00:05:5d:61:58:a8，目的主机IP地址为c0 a8 00 37（192.168.0.55）。
