BGP状态机基础

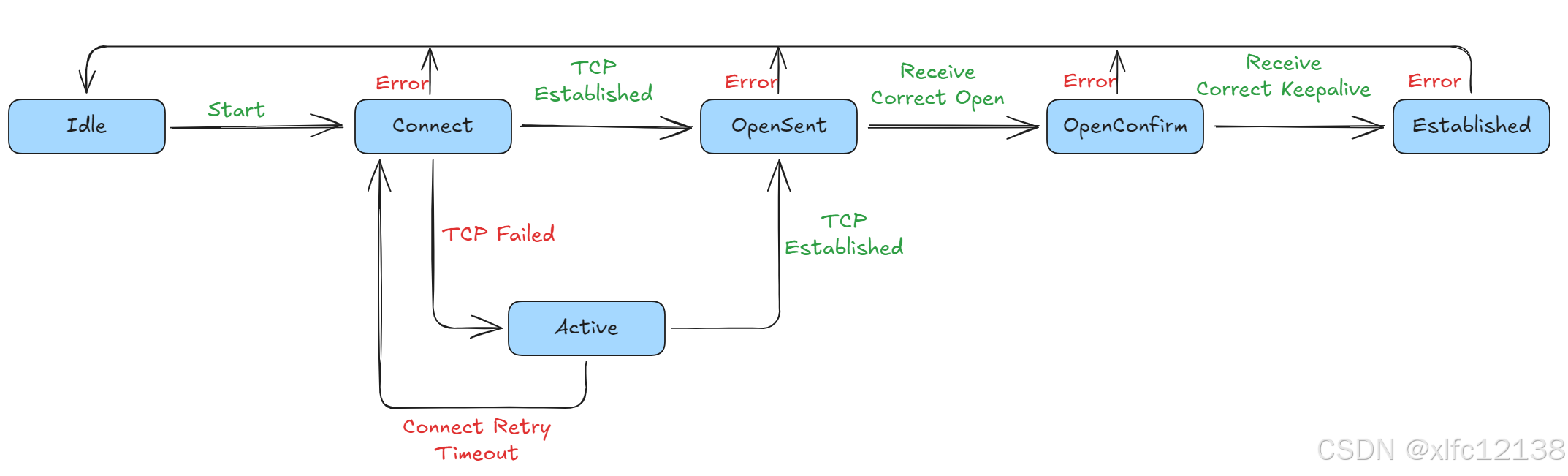

状态流程

工作步骤：

1. 首先在使能BGP相关配置后，两台BGP发言者会通过更新源地址互相建立TCP三次握手。
   PS：此时由于BGP配置时在两端都进行了对等体的互指，都会触发start事件，则会双方相互建立TCP三次握手，由于TCP本身就是双方的连接，所以要断开一方，保留RID大的一方
2. TCP建立完成后直接发送Open报文来协商BGP相关参数用来确定BGP是否能够建立，若协商完成后，且BGP稳定后，互相通告keep alive报文来维护对等体关系，
   ○ 此时若需要通告或删除路由时，则通过Update报文进行承载传输（TLV的形式承载）
   ○ 路由如果出现变化，由于BGP收敛较慢，则可以通过route-refresh报文进行刷新
3. 若当本地BGP运行时发现错误则发送notification报文通知对等体解除邻居关系

状态解析

Idle

BGP协议初始时是处于Idle状态。在这个状态时，系统不分配任何资源，也拒绝所有进入的BGP连接。只有收到Start Event 时，才分配BGP资源，启动ConnectRetry计时器，启动对其它 BGP对等体的传输层连接，同时也侦听是否有来自其它对等体 的连接请求。

停留原因：目的地址路由不可达；EBGP始发报文TTL=1

Connect

这个状态下，BGP等待TCP完成连接。若连接成功，本地清空 ConnectRetry计时器，并向对等体发送OPEN报文，然后状态改变 为OpenSent状态;否则，本地重置ConnectRetry计时器，侦听是 否有对等体启动连接，并移至Active状态。

停留原因：对端没有回应，可能原因对端没有回程路由，中间有防火墙等

Active

这个状态下，BGP初始化TCP连接来获得一个对等体。如果连接 成功，本地清空ConnectRetry计时器，并向对等体发送OPEN报 文，并转至OpenSent状态。

停留原因：TCP三次握手失败，比如没有更新源，对端回应RESET。

OpenSent

这个状态下，BGP等待对等体的OPEN报文。收到报文后对报文进 行检查，如果发现错误，本地发送NOTIFICATION报文给对等体， 并改变状态为IDLE。如果报文正确，BGP发送KEEPALIVE报文， 并转至OpenConfirm状态。
没有在时间内收到open 超时后则发送错误报文 回到Idle状态

OpenConfirm

这个状态下，BGP等待KEEPALIVE或NOTIFICATION报文。如 果收到KEEPALIVE报文，则进入Established状态，如果收到 NOTIFICATION报文，则变为Idle状态。

Established

这个状态下， BGP可以和其他对等体交换UPDATE， NOTIFICATION，KEEPALIVE报文。如果收到了正确的UPDATE或 KEEPALIVE报文，就认为对端处于正常运行状态，本地重置Hold Timer。如果收到NOTIFICATION报文，本地转到Idle状态。如果收 到错误的UPDATE报文，本地发送NOTIFICATION报文通知对端， 并改变本地状态为Idle。如果收到了TCP拆链通知，本地关闭BGP 连接，并回到Idle状态。
