本文介绍了如何在力控7.2与宏电设备之间通过内网利用UDP+DDP进行连接。详细步骤包括安装软件、配置DTU和ForceControl、设置端口映射，以及调试过程，确保数据通道的建立和通信的正常进行。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

力控7.2与宏电通过内网连接UDP+DDP

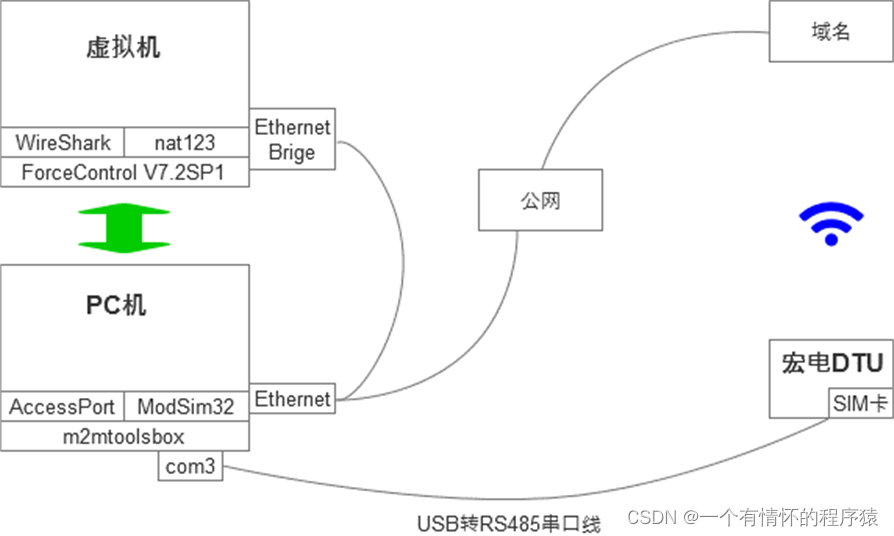

本次的参数为测试参数，SIM卡号18511569430{在调试中请使用实际SIM卡号}，PC中安装虚拟机，也可以直接使用PC。安装虚拟机的目的是因为力控的软件运行的进程较多，比较影响办公效率，如果是专用的工控机，可直接使用PC机，将PC和虚拟机的功能合并即可，不会影响环境搭建。

PC中安装ModSim32软件，作为ModBus的服务器，为力控软件提供数据，AccessPort是为上监测串口，并抓取数据，方便研究。m2mtoolsbox是深圳宏电DTU的管理软件，具体操作见说明书。

虚拟机安装ForceControl V7.2SP1软件，用于读取和展示DTU数据，WireShark抓取网络流量包，用于数据分析。DNAT是最重要的一环，用于映射内网地址与外网端口。

序号	名称	作用	备注
1	ForceControl V7.2SP1	组态软件上位机	演示版
