源码地址
https://github.com/opencontainers/runc
tagv1.2.5

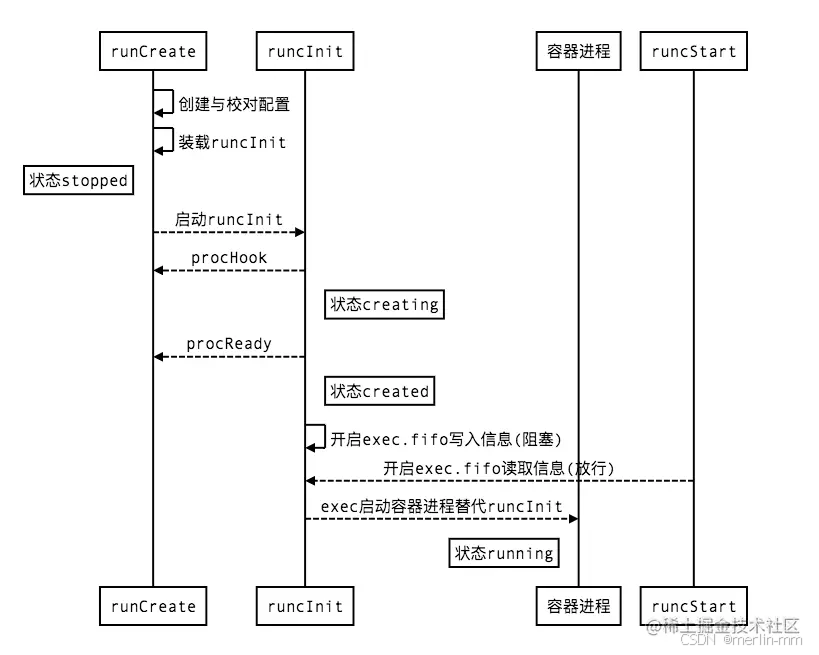

整体流程
一个容器启动主要分为三大部分，如文章题目所示
-
create: 主要是为了解析、组装容器启动的配置和与子进程的消息通道等； -
init: 主要根据容器配置启动容器整个运行环境，包括熟知ns，cgroups, seccomp, apparmor, caps等; -
start: 主要是为了通知init 进程启动容器；
runc create:
-
运行
runc create时，后台生成该命令的进程，我们称该进程为parent； -
parent进程中运行
runc init，我们称runc init进程为child进程；
runc init:
-
child进程开始准备用户进程的运行环境，此时parent和child进程通过pipe进行通信；
-
child进程准备好用户进程的运行环境后，通知parent退出，自己则被exec.fifo阻塞；
-
由于parent退出(即
runc create退出)，child成孤独进程，进而被1进程接收； -
child进程一直被exec.fifo阻塞；
runc start:
-
运行
runc start时，会打开exec.fifo，使child的阻塞消除，runc start退出； -
由于阻塞消除，child进程继续往下执行；
-
child进程使用用户定义的命令替换
runc init，从而child进程成为容器内的主进程； -
容器启动完成。
runc create
startContainer
-
生成容器配置
-
启动runc init 进程
// utils_linux.go
func startContainer(context *cli.Context, action CtAct, criuOpts *libcontainer.CriuOpts) (int, error) {
if err := revisePidFile(context); err != nil {
return -1, err
}
// 生成容器配置
// 读取容器运行时的 config.json 配置, 转化为spec 结构体
spec, err := setupSpec(context)
if err != nil {
return -1, err
}
// ...
// 使用spec 构建容器其他配置
container, err := createContainer(context, id, spec)
if err != nil {
return -1, err
}
// ...
// 创建容器
// runner 是装载 init 进程的核心，在此前的工作都是以组装配置和校对配置为主，
// 现在正式把配置内容装载后运行init进程;
r := &runner{
// 是否指定当前进程不收集僵尸进程，托孤行为
enableSubreaper: !context.Bool("no-subreaper"),
shouldDestroy: !context.Bool("keep"),
container: container,
listenFDs: listenFDs,
notifySocket: notifySocket,
consoleSocket: context.String("console-socket"),
pidfdSocket: context.String("pidfd-socket"),
detach: context.Bool("detach"),
pidFile: context.String("pid-file"),
preserveFDs: context.Int("preserve-fds"),
action: action,
// 热迁移工具的参数，在create 命令下该参数是空的
criuOpts: criuOpts,
// 是否需要初始化
init: true,
}
return r.run(spec.Process)
}createContainer
// utils_linux.go
func createContainer(context *cli.Context, id string, spec *specs.Spec) (*libcontainer.Container, error) {
//是否使用非root 的cgroup
rootlessCg, err := shouldUseRootlessCgroupManager(context)
if err != nil {
return nil, err
}
// 根据OCI 规范创建 container 配置文件
// [进入CreateLibcontainerConfig]
config, err := specconv.CreateLibcontainerConfig(&specconv.CreateOpts{
CgroupName: id,
// 是否使用systemd-cgroup， 不使用的话默认选择 user.slice
UseSystemdCgroup: context.GlobalBool("systemd-cgroup"),
//是否不 pivotroot, 一般只有rootfs 在闪存上才不固定rootfs
NoPivotRoot: context.Bool("no-pivot"),
NoNewKeyring: context.Bool("no-new-keyring"),
Spec: spec,
RootlessEUID: os.Geteuid() != 0,
//获取EUID, 用于系统决定用户对系统资源的访问权限，通常情况下等于RUID。 非root 情况启动；
RootlessCgroups: rootlessCg,
})
if err != nil {
return nil, err
}
root := context.GlobalString("root")
// 创建容器
return libcontainer.Create(root, id, config)
}CreateLibcontainerConfig
创建container 配置，主要包含
-
指定工作路径
-
指定根目录
-
增加挂载设备
-
绑定cgroup
-
设置oom selinux等
-
注册启动钩子
// libcontainer/specconv/spec_linux.go
func CreateLibcontainerConfig(opts *CreateOpts) (*configs.Config, error) {
//让runc 的工作目录固定在 spec.Root.Path 指定的目录下，没有指定即当前目录
cwd, err := getwd()
if err != nil {
return nil, err
}
spec := opts.Spec
if spec.Root == nil {
return nil, errors.New("root must be specified")
}
// 指定rootfs, 在 config.json 里面指定了当前目录的 rootfs 文件夹
rootfsPath := spec.Root.Path
if !filepath.IsAbs(rootfsPath) {
rootfsPath = filepath.Join(cwd, rootfsPath)
}
labels := []string{}
for k, v := range spec.Annotations {
labels = append(labels, k+"="+v)
}
// 将已有的createOpts 组装到最终的 config 上
config := &configs.Config{
Rootfs: rootfsPath,
NoPivotRoot: opts.NoPivotRoot,
Readonlyfs: spec.Root.Readonly,
Hostname: spec.Hostname,
Domainname: spec.Domainname,
Labels: append(labels, "bundle="+cwd),
NoNewKeyring: opts.NoNewKeyring,
RootlessEUID: opts.RootlessEUID,
RootlessCgroups: opts.RootlessCgroups,
}
// 根据规范挂载目录，对应的是config.json 的 mounts 字段
// 如： /proc, /dev, /dev/pts, /dev/shm, /dev/mqueue, /sys/, /sys/fs/cgroup 等
for _, m := range spec.Mounts {
cm, err := createLibcontainerMount(cwd, m)
if err != nil {
return nil, fmt.Errorf("invalid mount %+v: %w", m, err)
}
config.Mounts = append(config.Mounts, cm)
}
defaultDevs, err := createDevices(spec, config)
if err != nil {
return nil, err
}
// 创建cgroup 资源控制的配置, 传入默认分区, 返回 cgroup 资源配置
/* 可控的资源对象
var legacySubsystems = []subsystem{
&fs.CpusetGroup{},
&fs.DevicesGroup{},
&fs.MemoryGroup{},
&fs.CpuGroup{},
&fs.CpuacctGroup{},
&fs.PidsGroup{},
&fs.BlkioGroup{},
&fs.HugetlbGroup{},
&fs.PerfEventGroup{},
&fs.FreezerGroup{},
&fs.NetPrioGroup{},
&fs.NetClsGroup{},
&fs.NameGroup{GroupName: "name=systemd"},
&fs.RdmaGroup{},
&fs.NameGroup{GroupName: "misc"},
}
*/
c, err := CreateCgroupConfig(opts, defaultDevs)
if err != nil {
return nil, err
}
config.Cgroups = c
// ...
// ...
if spec.Process != nil {
// 设置 oom scoret
config.OomScoreAdj = spec.Process.OOMScoreAdj
// privileges
config.NoNewPrivileges = spec.Process.NoNewPrivileges
// umask
config.Umask = spec.Process.User.Umask
// selinux
config.ProcessLabel = spec.Process.SelinuxLabel
// 赋予容器部分root的能力
if spec.Process.Capabilities != nil {
config.Capabilities = &configs.Capabilities{
Bounding: spec.Process.Capabilities.Bounding,
Effective: spec.Process.Capabilities.Effective,
Permitted: spec.Process.Capabilities.Permitted,
Inheritable: spec.Process.Capabilities.Inheritable,
Ambient: spec.Process.Capabilities.Ambient,
}
}
if spec.Process.Scheduler != nil {
s := *spec.Process.Scheduler
config.Scheduler = &s
}
if spec.Process.IOPriority != nil {
ioPriority := *spec.Process.IOPriority
config.IOPriority = &ioPriority
}
}
// 容器生命周期钩子
createHooks(spec, config)
config.Version = specs.Version
return config, nil
}runner.run
-
设置文件描述符
-
设置容器的主进程为收容者
-
设置IO， 前台启动还是后台启动IO输出不同
-
启动容器
// utils_linux.go
func (r *runner) run(config *specs.Process) (int, error) {
// 这里就是前面提到ExtraFiles, 设定的fd 从3开始加, ExtraFiles
// 常用于增加容器 输入或 输出的 文件描述 符， 如将容器日志导出到文件。
if len(r.listenFDs) > 0 {
process.Env = append(process.Env, "LISTEN_FDS="+strconv.Itoa(len(r.listenFDs)), "LISTEN_PID=1")
process.ExtraFiles = append(process.ExtraFiles, r.listenFDs...)
}
baseFd := 3 + len(process.ExtraFiles)
procSelfFd, closer := utils.ProcThreadSelf("fd/")
defer closer()
for i := baseFd; i < baseFd+r.preserveFDs; i++ {
_, err = os.Stat(filepath.Join(procSelfFd, strconv.Itoa(i)))
if err != nil {
return -1, fmt.Errorf("unable to stat preserved-fd %d (of %d): %w", i-baseFd, r.preserveFDs, err)
}
process.ExtraFiles = append(process.ExtraFiles, os.NewFile(uintptr(i), "PreserveFD:"+strconv.Itoa(i)))
}
// 启用 containerd enableSubreaper 选项后，containerd 将在容器内部
// 的主进程上设置子进程收容者属性。这意味着容器内的子进程将由容器的主进程作为其子进程收容者，
// 而不是由容器的直接父进程收容。
handler := newSignalHandler(r.enableSubreaper, r.notifySocket)
// 设置进程的IO
// console 启动，还是后台启动，输入和输出的通道不同
tty, err := setupIO(process, rootuid, rootgid, config.Terminal, detach, r.consoleSocket)
if err != nil {
return -1, err
}
defer tty.Close()
switch r.action {
case CT_ACT_CREATE:
// 其实这几个action 最终实现的动作都差不多，后面还会有新的文章进行详解；
// 本次主要讲的是 create 动作
err = r.container.Start(process)
case CT_ACT_RESTORE:
err = r.container.Restore(process, r.criuOpts)
case CT_ACT_RUN:
err = r.container.Run(process)
default:
panic("Unknown action")
}
// ...
}Container.start
process.Init 作为一个布尔值（true/false）用于标识 当前进程是否是容器的 init 进程。它的作用如下：
1. 当 process.Init == true 时，表示 该进程是容器的第一个进程（即 init 进程）。这个进程：
-
负责 创建新的 Namespace（如
PID,NET,MNT等）。 -
负责 初始化容器（如
Rootfs挂载、Cgroups 配置）。 -
作为 容器的主进程，它的 PID 通常是 1（容器内部）。
-
如果该进程退出，整个容器会停止。
2. 当 process.Init == false 时，表示 该进程是附加到现有容器中的新进程，通常用于 runc exec：
-
该进程 不会创建新的 Namespace，而是进入已有容器的 Namespace。
-
该进程 不会影响容器的生命周期，即使它退出，容器仍然运行。
-
由
newSetnsProcess处理，用于runc exec运行附加进程。
// libcontainer/container_linux.go
func (c *Container) start(process *Process) (retErr error) {
if c.config.Cgroups.Resources.SkipDevices {
return errors.New("can't start container with SkipDevices set")
}
// 容器的主进程创建
if process.Init {
if c.initProcessStartTime != 0 {
return errors.New("container already has init process")
}
// 创建exec.fifo ,用于后续阻塞容器进程，，待外部启动。
if err := c.createExecFifo(); err != nil {
return err
}
defer func() {
if retErr != nil {
// 执行完毕后，删除exec.fifo文件，看到这句应该大概猜到上面exec.fifo
//文件可能和 start 进程的执行有关系
c.deleteExecFifo()
}
}()
}
// 创建容器进程(场景为docker run) 或 创建已有容器附加进程（场景为docker exec）
parent, err := c.newParentProcess(process)
//...
// 启动进程
if err := parent.start(); err != nil {
return fmt.Errorf("unable to start container process: %w", err)
}
}c.createExecFifo() 作用
当 runc exec 在一个正在运行的容器中执行新进程时：
-
createExecFifo()创建一个 FIFO 文件，路径通常是：
/run/containerd/io.containerd.runtime.v2.task/<container-id>/exec.fifo
exec.fifo 的用途
场景 1：正常执行 runc exec
runc exec 进程启动后，会尝试 打开 exec.fifo 并阻塞等待。
容器的 setns 过程（进入容器的 Namespace）完成后，runc 写入 exec.fifo。
exec 进程检测到 FIFO 被写入，解除阻塞，开始执行。
场景 2：防止 runc exec 竞态
如果 exec 进程 在 Namespace 还未完全切换时就执行，可能会导致：
进程启动时仍在宿主机 Namespace，而不是容器的环境。
可能会导致 exec 进程访问错误的 Cgroups 或文件系统。
交互流程
假设 runc exec 运行 /bin/bash 进入容器：
r
