【编程笔记】libpcap应用之保存文件

一、引言

在实际的工作场景中，会遇到需要将捕获的数据包按照文件大小进行保存，比如按照10M、20M、50M、100M乃至自定义大小的方式来存储文件，方便后期工作以及查看。目前开源工具如**tcpdump、tshark**之类的工具均是支持按文件大小来捕获数据包，那如果基于libpcap库如何来手动实现呢？

二、概述

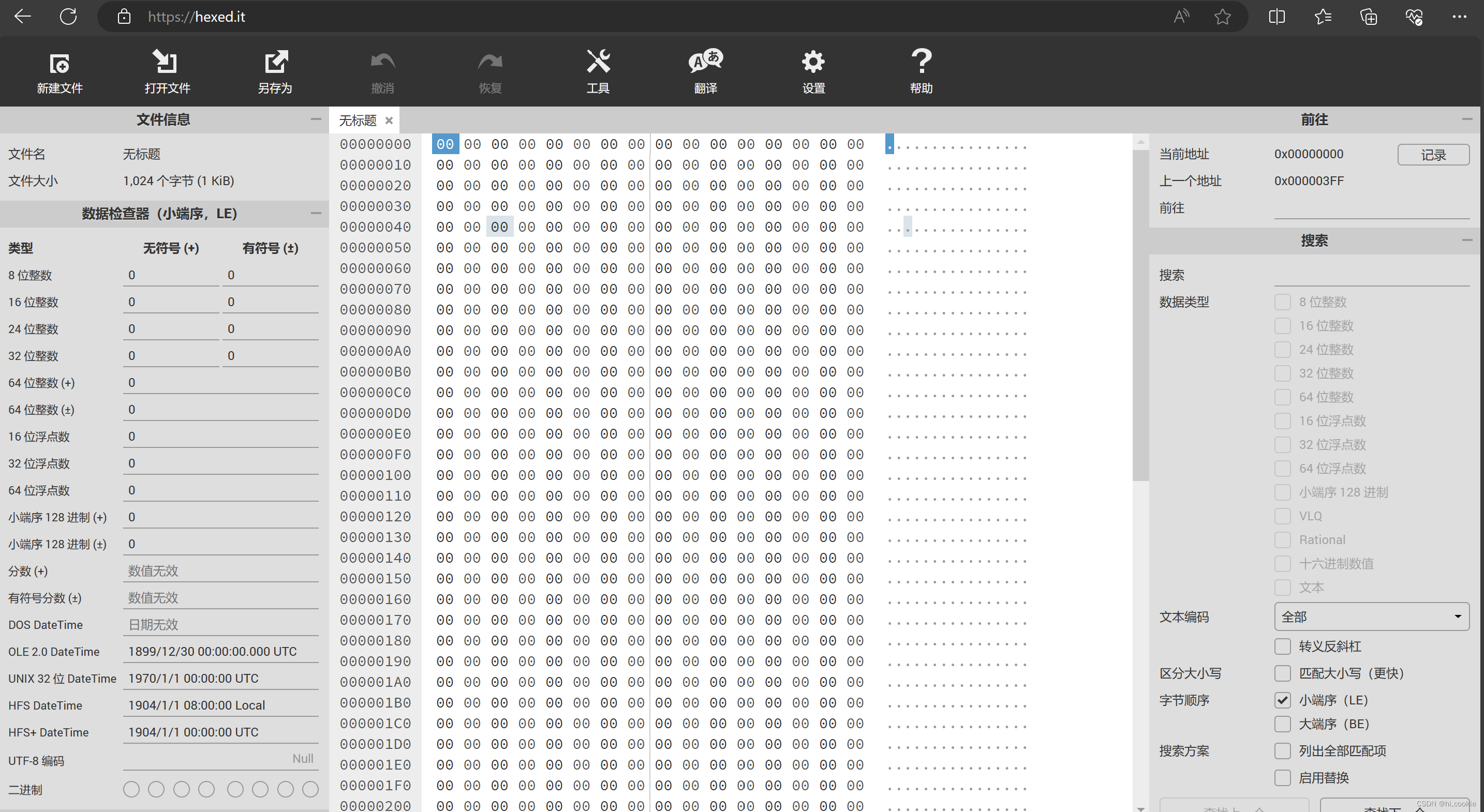

要手动实现上述需求，需要提前了解PCAP文件的格式，PCAP是一种常用的数据报文存储格式，其按照特定的规格存储，一般来说使用普通文本工具打开PCAP文件会显示乱码，查看该类型文件需要使用十六进制工具或者是指定工具来查看，十六进制工具：https://hexed.it/ 在线可以查看，其他工具如：wireshark、010editor(安装pcap插件即可)等等。

三、文件格式

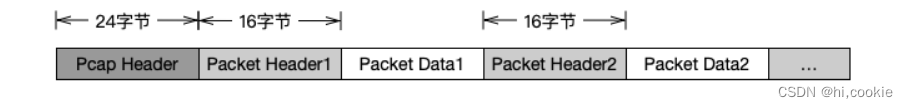

PCAP文件格式，主要是由文件头 --> 数据包头1 + 数据包1 --> 数据包头2 + 数据包2 --> ...这类格式组成。其中，文件头（Pcap Header）仅包含一个，而数据包头（Packet Header）+数据包（Packet Data）可以包含多个，如下图所示：

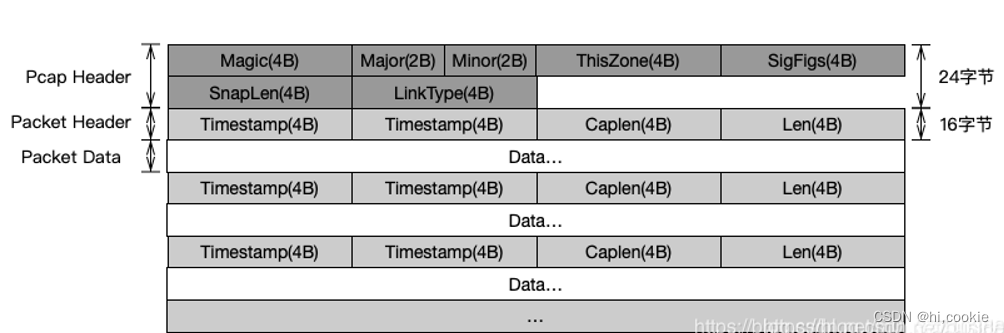

同样，下图更详细展示了每个区域的字节含义与大小情况：

1.Pcap Header

Pcap Header的数据结构定义如下，总长度是24字节：

typedef struct pcap_hdr_s {
        guint32 magic_number;   /* magic number */
        guint16 version_major;  /* major version number */
        guint16 version_minor;  /* minor version number */
        gint32  thiszone;       /* GMT to local correction */
        guint32 sigfigs;        /* accuracy of timestamps */
        guint32 snaplen;        /* max length of captured packets, in octets */
        guint32 network;        /* data link type */
} pcap_hdr_t;

各个字段含义如下：

header field	size	explain
Magic	4B	标记文件开始，并用来识别文件和字节顺序
Major	2B	当前Pcap文件的主要版本号，一般为0x0200
Minor	2B	当前Pcap文件的次要版本号，一般为0x0400
ThisZone	4B	当地的标准事件，如果用的是GMT则全零，一般全零
SigFlags	4B	时间戳的精度，一般为全零
SnapLen	4B	所抓获的数据包的最大长度
LinkType	4B	数据链路类型

2.Packet Header

Packet Header的数据结构定义如下，总长度是16字节。

typedef struct pcaprec_hdr_s {
        guint32 ts_sec;         /* timestamp seconds */
        guint32 ts_usec;        /* timestamp microseconds */
        guint32 incl_len;       /* number of octets of packet saved in file */
        guint32 orig_len;       /* actual length of packet */
} pcaprec_hdr_t;

各个字段含义如下：

header field	size	explain
Timestamp	4B	时间戳高位，精确到seconds
Timestamp	4B	时间戳低位，能够精确到microseconds
Caplen	4B	即抓取到的数据帧长度，由此可以得到下一个数据帧的位置
Len	4B	实际的数据帧长度

3.Packet Data

Packet是链路层的数据帧，其长度是Packet Header中定义的**Caplen**值，所以Packet Data的长度为Caplen，Packet Header定义的结构：

struct pcap_pkthdr {
    struct timeval ts;  /* 时间戳 */
    bpf_u_int32 caplen; /* 捕获的长度 */
    bpf_u_int32 len;    /* 数据包的实际长度 */
};
struct timeval {
    time_t      tv_sec;     /* seconds */
    suseconds_t tv_usec;    /* microseconds */
};

四、实现思路

• 开启循环捕获数据包，并设定每个文件的保存大小（阈值）：X(字节)；
• 在保存数据包至文件的同时，计算文件的大小：Y(字节)，即 Y = Pcap Header（24）+ (Packet Header(16)+ Packet Data(Packet Header->caplen)) * N ， N表示数据包数量；
• 当Y大于X，即达到了设定阈值，应关闭当前文件，并新创建文件来接受数据包；
• 以此，循环采集即可。

参考示例代码：

• 使用**pcap_loop()**函数循环采集数据报文

int main(int argc, char *argv[]) {
    char device[256];
    char filter[2048];
    char errbuf[PCAP_ERRBUF_SIZE];

    *device = 0;
    *filter = 0;

    int option;
    while((option = getopt(argc, argv, "hi:f:w:b:")) != -1) {
        switch (option) {
            case 'h':
                print_help(argv[0]);
                break;
            case 'i':
                strcpy(device, optarg);
                break;
            case 'f':
                strcpy(filter, optarg);
                break;
            case 'w':
                strcpy(filename, optarg);
                break;
            case 'b':
                packet_cnt = atoi(optarg);
                break;
            default:
                abort();
        }
    }
    if (!*device){
         print_help(argv[0]);
    }
    printf("[*]开始采集: %s, 过滤条件: %s , 文件大小(字节): %d\n",device, filter, packet_cnt);
    handle = pcap_open_live(device, 65535, 1, 0, errbuf);
    if (handle == NULL) {
        fprintf(stderr, "Couldn't open device %s: %s\n", "eth0", errbuf);
        return 1;
    }
    dumpfile = pcap_dump_open(handle, filename);
    if (dumpfile == NULL) {
        fprintf(stderr, "Couldn't open dump file %s: %s\n", filename, pcap_geterr(handle));
        return 2;
    }
    printf("[*]开始写入数据到文件: %s\n", filename);
    if (pcap_loop(handle, -1, packet_handler, (u_char*)NULL) == PCAP_ERROR) {
        fprintf(stderr, "[*]Pcap_loop failed: %s\n", pcap_geterr(handle));
        return -1;
    }
    return 0;
}

• 定义**packet_size_cnt **变量存储当前采集数据包的大小，即是N个数据包【数据包头（16字节）+数据包大小（**packet_header->caplen**）】，如果超过阈值就新建文件接收数据。

void packet_handler(u_char *user, const struct pcap_pkthdr *packet_header, const u_char *packet_data) {
	// 累加每个数据报文的大小
	packet_size_cnt += (packet_header->caplen + 16);

	if ( packet_size_cnt < packet_cnt ) {
	    // 如果没有达到设定值就直接写
	    pcap_dump((char *)dumpfile, packet_header, packet_data);
	} else {
	    // 反之，达到设定值，即关闭文件
	    pcap_dump_close(dumpfile);
	    // 重新改变计数的值
	    packet_size_cnt = 24;
	    // 文件名递增的方式
	    file_id += 1;
	    // 生成新的文件名
	    char tmp_fname[1024];
	    size_t buf_size = strlen(filename) + 20 + 1;
	    snprintf(tmp_fname, buf_size,"%s_%d", filename, file_id);
	    // 创建新文件
	    dumpfile = pcap_dump_open(handle, tmp_fname);
	    if (dumpfile == NULL) {
	        fprintf(stderr, "Couldn't open dump file %s: %s\n", tmp_fname, pcap_geterr(handle));
	        exit(EXIT_FAILURE);
	    }
	    // 将越界的数据报文写入新文件
	    printf("[*]开始写入数据到文件: %s\n", tmp_fname);
	    pcap_dump((char *)dumpfile, packet_header, packet_data);
	    packet_size_cnt += (packet_header->caplen + 16);
	}

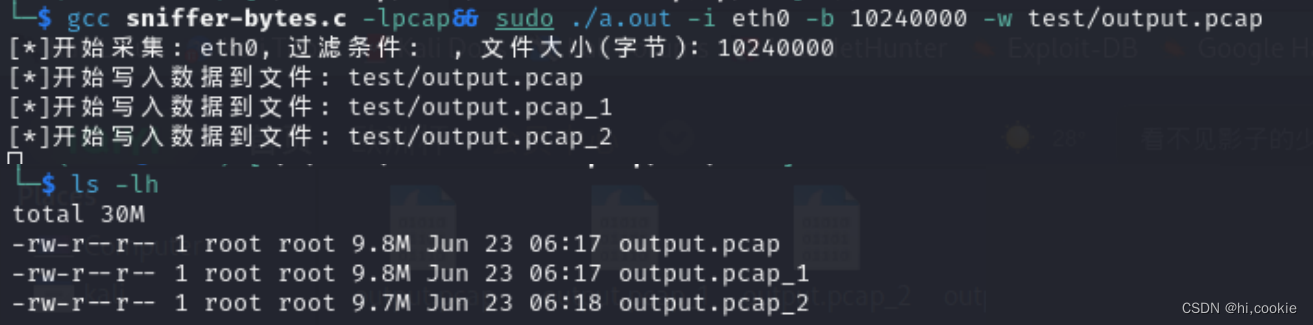

• 实现的效果如下，当然在实际应用的场景中还需要考虑更多的因素。
