使用nginx实现动静分离的负载均衡集群

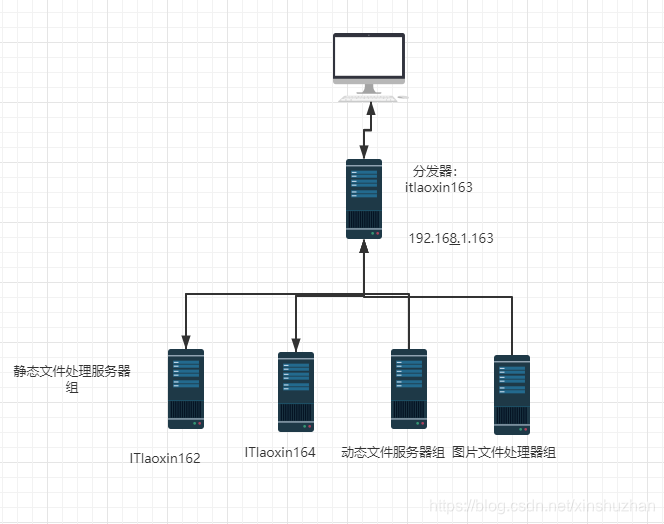

架构图

本次要实现的架构图：

工作中我们希望这样：

静态文件处理：可以使用nginx 或apache
动文件处理： apache ，tomcat
图片文件处理： squid

我们可以使用nginx实现动静分离的负载均衡集群：

nginx负载均衡详解

Nginx 的 upstream 负载的5种方式，目前最常用 前3 种方式：
1)、轮询（默认）
每个请求按时间顺序逐一分配到不同的后端服务器，如果后端服务器 down 掉，能自动剔除。
2)、weight
指定轮询几率，weight 和访问比率成正比，用于后端服务器性能不均的情况。
3)、ip_hash
每个请求按访问 ip 的 hash 结果分配，这样每个访客固定访问一个后端服务器，可以解决 session 的问题。
4)、fair（第三方）
按后端服务器的响应时间来分配请求，响应时间短的优先分配。
5)、url_hash（第三方） url哈西
按访问url的hash结果来分配请求，使同样的url定向到同一个后端服务器，后端服务器为缓存时比较有效

我们先来实现nginx实现负载均衡和动静分离：

1. 编译安装nginx

1） 安装依赖工具

[root@itlaoxin163 ~]# yum -y install gcc gcc-c++ autoconf automake
[root@itlaoxin163 ~]# yum -y install zlib zlib-devel openssl openssl-devel pcre pcre-devel

itlaoxin是网名互联网老辛的简写

[root@itlaoxin163 ~]# ll nginx-1.8.0.tar.gz
-rw-r--r--. 1 root root 832104 12月 22 2016 nginx-1.8.0.tar.gz
[root@itlaoxin163 ~]#

2）解压：

[root@itlaoxin163 ~]# tar xf nginx-1.8.0.tar.gz -C /usr/local/src/

[root@itlaoxin163 ~]# cd !$
cd /usr/local/src/
[root@itlaoxin163 src]# pwd
/usr/local/src
[root@itlaoxin163 src]# cd nginx-1.8.0/
[root@itlaoxin163 nginx-1.8.0]# pwd
/usr/local/src/nginx-1.8.0

3）开始编译：

./configure --prefix=/usr/local/nginx  --with-http_dav_module --with-http_stub_status_module --with-http_addition_module --with-http_sub_module --with-http_flv_module  --with-http_mp4_module

对参数的解释：
参数：
–with-http_dav_module 启用ngx_http_dav_module支持（增加PUT,DELETE,MKCOL：创建集合,COPY和MOVE方法）默认情况下为关闭，需编译开启

–with-http_stub_status_module 启用ngx_http_stub_status_module支持（获取nginx自上次启动以来的工作状态）

–with-http_addition_module 启用ngx_http_addition_module支持（作为一个输出过滤器，支持不完全缓冲，分部分响应请求）

–with-http_sub_module 启用ngx_http_sub_module支持（允许用一些其他文本替换nginx响应中的一些文本）

–with-http_flv_module 启用ngx_http_flv_module支持（提供寻求内存使用基于时间的偏移量文件）

–with-http_mp4_module 启用对mp4文件支持（提供寻求内存使用基于时间的偏移量文件）

4）安装

[root@itlaoxin163 nginx-1.8.0]# make && make install

5） 生成运行nginx的用户

[root@itlaoxin163 nginx-1.8.0]# useradd -u 8000 -s /sbin/nologin  nginx
[root@itlaoxin163 nginx-1.8.0]# id !$
id nginx
uid=8000(nginx) gid=8000(nginx) 组=8000(nginx)
[root@itlaoxin163 nginx-1.8.0]#

6）启动nginx

如果你不知道nginx配置文件和启动脚本在哪，可以搜一下

[root@itlaoxin163 ~]# find / -name nginx.conf
/usr/local/nginx/conf/nginx.conf
[root@itlaoxin163 ~]# /usr/local/nginx/sbin/nginx

[root@itlaoxin163 ~]# netstat -antup |grep 80
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      9327/nginx: master
[root@itlaoxin163 ~]#

7） 查看nginx执行效果

[root@itlaoxin163 ~]# systemctl stop firewalld.service
[root@itlaoxin163 ~]# curl -I 127.0.0.1
HTTP/1.1 200 OK
Server: nginx/1.8.0
Date: Fri, 02 Apr 2021 00:55:30 GMT
Content-Type: text/html
Content-Length: 612
Last-Modified: Fri, 02 Apr 2021 00:46:51 GMT
Connection: keep-alive
ETag: "6066697b-264"
Accept-Ranges: bytes

2. 配置nginx成为分发器

1）先备份

[root@itlaoxin163 ~]# cd /usr/local/nginx/c
client_body_temp/ conf/
[root@itlaoxin163 ~]# cd /usr/local/nginx/c
client_body_temp/ conf/
[root@itlaoxin163 ~]# cd /usr/local/nginx/conf/
[root@itlaoxin163 conf]# cp nginx.conf nginx.conf.bak
[root@itlaoxin163 conf]#

2） 把nginx设置成分发器，实现动静分离

为了方便大家复制：

location / {
            root   html;
            index  index.html index.htm;

        if ($request_uri ~* \.html$){
                   proxy_pass http://htmlservers;
           }
        if ($request_uri ~* \.php$){
                   proxy_pass http://phpservers;
           }
                   proxy_pass http://picservers;



3） 定义负载均衡设备的IP

在nginx配置文件最后一行}前添加一下内容：

 upstream  htmlservers {
         server 192.168.1.162:80;
         server 192.168.1.164:80;
 }
 upstream  phpservers{
         server 192.168.1.162:80;
         server 192.168.1.164:80;
 }
 upstream  picservers {
         server 192.168.1.162:80;
         server 192.168.1.164:80;
 }

4） 测试配置文件是否ok

[root@itlaoxin163 conf]# /usr/local/nginx/sbin/nginx -t
nginx: the configuration file /usr/local/nginx/conf/nginx.conf syntax is ok
nginx: configuration file /usr/local/nginx/conf/nginx.conf test is successful
[root@itlaoxin163 conf]#

5) 重启nginx

[root@itlaoxin163 conf]# /usr/local/nginx/sbin/nginx -s reload

在ITlaoxin62服务器和63服务器上进行配置

ITlaoxin62:

配置web服务器：
[root@ITlaoxin162 html]# yum install httpd  php -y
生成静态测试文件：
[root@ITlaoxin162 html]#echo 192.168.1.162 > /var/www/html/index.html

[root@itlaoxin162 ~]# vim /var/www/html/test.php
写入内容：

echo "我是162服务器";
<?php
phpinfo();
?>

启动apache

```bash
[root@itlaoxin162 html]# service httpd restart
Redirecting to /bin/systemctl restart httpd.service

ITlaoxin164

[root@itlaoxin164 ~]# yum install httpd php -y
[root@itlaoxin164 ~]# echo 192.168.1.164 > /var/www/html/index.html

[root@itlaoxin164 ~]# cd /var/www/html/
[root@itlaoxin164 html]# vim laoxin.php
[root@itlaoxin164 html]#

echo "我是164服务器";
<?php
phpinfo();
?>

启动

[root@itlaoxin164 html]# service httpd restart
Redirecting to /bin/systemctl restart httpd.service
[root@itlaoxin164 html]#

到目前为止，nginx负载均衡就结束了，接下来就是测试的时间

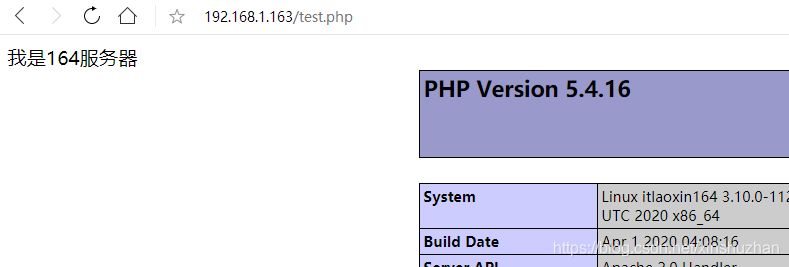

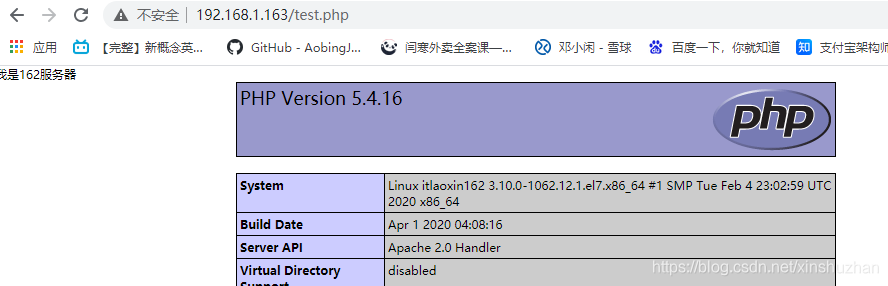

测试转发动态页面：
