路径分析-转化率概念
- 业务背景:公司有很多很多的各种类型的业务,而每一项业务往往能分成若干个操作环节,用户在业务的各个操作环节上进行操作，一步步走向业务目标（比如买单，比如注册成功，比如充值完成，比如进入充值页）那么，一个业务的操作环节链条，就叫做这个业务的转化路径！

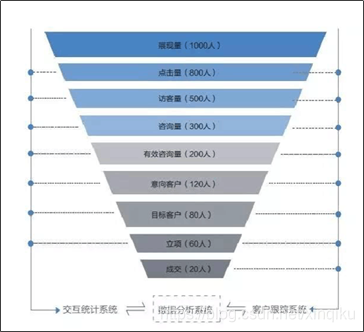

- 转化率，漏斗模型: 路径中，每一个环节上的事件发生次数或人数，都会不同，一般是前面的环节上人数多，越往后越少，这样就引出一个概念：转化率

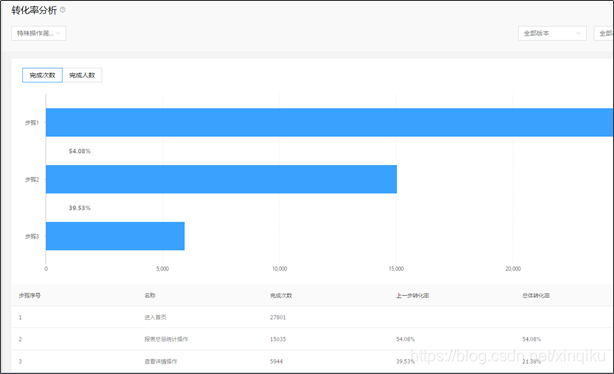

- 下图为 一个业务的转换

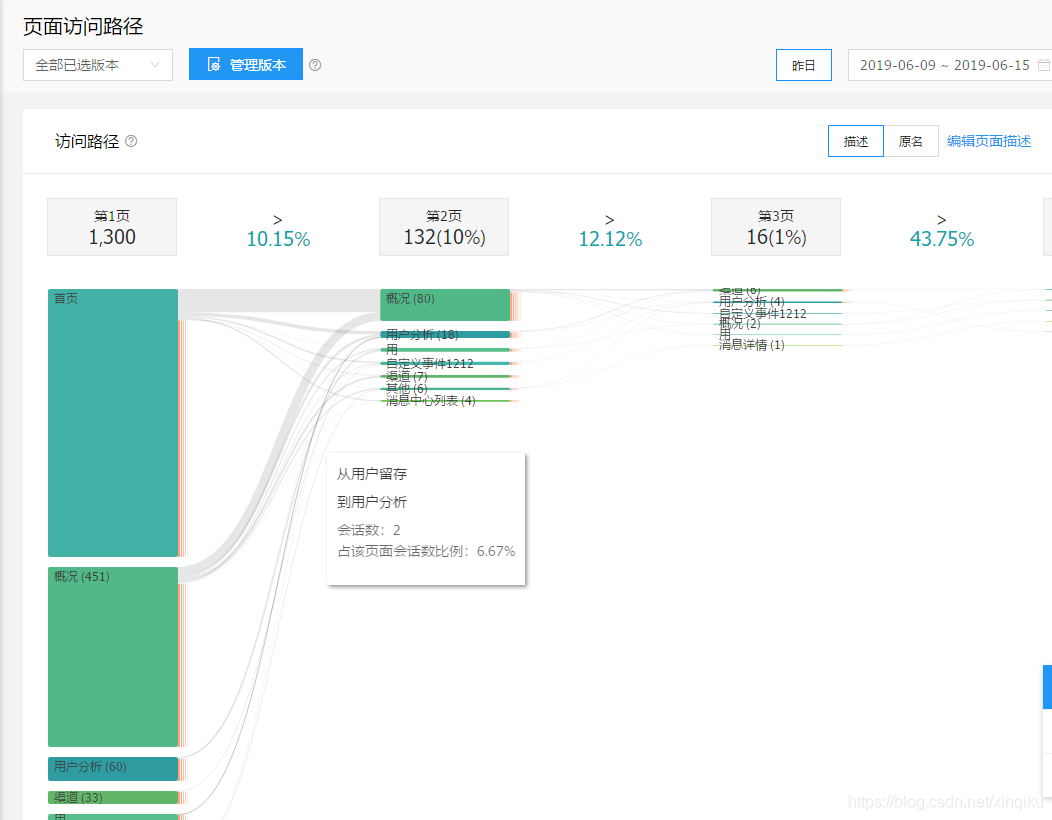

- 下图为 用户的行为轨迹 为不同业务步骤转换打基础 当join不同业务流程时可获取不同业务的步骤转换(漏斗转换率)
从报表页面原型中，分析出所要计算的数据要素
所访问的页面
第几步访问的
前一步是哪个页面
这是哪个人
这是哪个会话
维度…..
| uid | sessionid | 访问步骤序号 | 页面 | 前一页 |
|---|
ods->dwd 筛选uid sid 页面 页面类型
通过lead over 获取前一个页面 row number 获取步骤数
-- 建表：
drop table if exists dws_acc_route;
create table dws_acc_route(
uid string,
sessionid string,
url string,
sno int,
pre_url string
)
partitioned by (dt string)
stored as parquet
;
-- etl计算
insert into table dws_acc_route partition(dt='2019-06-16')
select
imei as uid,
sessionid,
event['url'] as url,
row_number() over(partition by imei,sessionid order by commit_time) as sno,
lag(event['url']) over(partition by imei,sessionid order by commit_time) as pre_url
from ods_traffic_log where dt='2019-06-16' and eventtype='pg_view'
小需求: 去除重新刷新的页面
/*
访问路径分析：dws_user_acc_route
@src demo_dwd_event_dtl 事件记录明细表
计算的逻辑细节：
1. 考虑用户在同一个页面多次刷新，是否要重复计数的问题（此处公司想去重）
可以将用户的访问记录，通过lead over错位，如果在同一行中，出现两个 B,A B,A的组合，则可以去掉
2. 一条记录在用户会话中是第几步访问，通过对上面整理后的数据打rownumber即可
3. 详细看下图：
*/
-- 造demo测试数据
vi e.dat
u01,s01,pg_view,A,X,1
u01,s01,pg_view,B,A,2
u01,s01,pg_view,B,A,3
u01,s01,pg_view,B,A,4
u01,s01,pg_view,C,B,5
u01,s01,pg_view,D,C,6
u01,s01,pg_view,A,D,7
u01,s01,pg_view,B,A,8
u02,s21,pg_view,A,X,1
u02,s21,pg_view,B,A,2
u02,s21,pg_view,D,B,3
u02,s21,pg_view,B,D,4
u02,s21,pg_view,E,B,5
u02,s21,pg_view,F,E,6
u02,s21,pg_view,D,F,7
u02,s21,pg_view,B,D,8
-- 建demo测试表
drop table if exists demo_dwd_event_dtl;
create table demo_dwd_event_dtl(
uid string,
sessionid string,
event_type string,
url string,
reference string,
commit_time bigint
)
row format delimited fields terminated by ',';
load data local inpath '/root/data/demo_dwd_event_dtl.dat' into table demo_dwd_event_dtl;
-- 逻辑示意图
uid,sessionid,event_type,url,reference ,commit_time lead() over()
u01, s01, pg_view, A, X , time1 B, A
u01, s01, pg_view, B, A , time2 B, A
u01, s01, pg_view, B, A , time3 B, A
u01, s01, pg_view, B, A , time4 C, B
u01, s01, pg_view, C, B , time5 D, C
u01, s01, pg_view, D, C , time6 A, D
u01, s01, pg_view, A, D , time7 B, A
u01, s01, pg_view, B, A , time8
-- @dst建表
create table ads_user_acc_route(
uid string, --用户标识
sessionid string, -- 会话标识
step int, -- 访问步骤号
url string, -- 访问的页面
ref string -- 前一个页面（所来自的页面）
)
partitioned by (dt string)
stored as parquet
;
-- etl计算
-- 先过滤掉重复刷新的记录
with tmp as
(
select
uid,
sessionid,
event_type,
url,
reference,
commit_time,
concat_ws('-',url,reference) as tuple,
lead(concat_ws('-',url,reference),1) over(partition by uid,sessionid order by commit_time) as tuple2
from
demo_dwd_event_dtl
)
-- 得到结果
/*
+------+------------+-------------+------+------------+--------------+--------+---------+
| uid | sessionid | event_type | url | reference | commit_time | tuple | tuple2 |
+------+------------+-------------+------+------------+--------------+--------+---------+
| u01 | s01 | pg_view | A | X | 1 | A-X | B-A |
| u01 | s01 | pg_view | B | A | 2 | B-A | B-A |
| u01 | s01 | pg_view | B | A | 3 | B-A | B-A |
| u01 | s01 | pg_view | B | A | 4 | B-A | C-B |
| u01 | s01 | pg_view | C | B | 5 | C-B | D-C |
| u01 | s01 | pg_view | D | C | 6 | D-C | A-D |
| u01 | s01 | pg_view | A | D | 7 | A-D | B-A |
| u01 | s01 | pg_view | B | A | 8 | B-A | NULL |
| u02 | s21 | pg_view | A | X | 1 | A-X | B-A |
| u02 | s21 | pg_view | B | A | 2 | B-A | D-B |
| u02 | s21 | pg_view | D | B | 3 | D-B | B-D |
| u02 | s21 | pg_view | B | D | 4 | B-D | E-B |
| u02 | s21 | pg_view | E | B | 5 | E-B | F-E |
| u02 | s21 | pg_view | F | E | 6 | F-E | D-F |
| u02 | s21 | pg_view | D | F | 7 | D-F | B-D |
| u02 | s21 | pg_view | B | D | 8 | B-D | NULL |
+------+------------+-------------+------+------------+--------------+--------+---------+
*/
-- 将上述中间结果中的tuple=tuple2的记录去除
select
uid,
sessionid,
event_type,
url,
reference,
commit_time
from tmp
where tuple !<==> tuple2 or tuple2 is null
-- 并按同一个人的同一个会话的时间顺序 标记行号，对上步骤的sql略微改造一下：
select
uid,
sessionid,
event_type,
url,
reference,
commit_time,
row_number() over(partition by uid,sessionid order by commit_time) as step
from tmp
where tuple != tuple2 or tuple2 is not null
-- 最后的完整语句
with tmp as
(
select
uid,
sessionid,
event_type,
url,
reference,
commit_time,
concat_ws('-',url,reference) as tuple,
lead(concat_ws('-',url,reference),1) over(partition by uid,sessionid order by commit_time) as tuple2
from
demo_dwd_event_dtl
)
select
uid,
sessionid,
event_type,
url,
reference,
commit_time,
row_number() over(partition by uid,sessionid order by commit_time) as step
from tmp
where tuple != tuple2
;
-- 访问路径明细过滤重复刷新 row_number() 实现
with tmp as (
select
uid,
sessionid,
event_type,
url,
reference,
commit_time,
row_number() over(partition by uid,sessionid order by commit_time) - row_number() over(partition by uid,sessionid,url,reference order by commit_time)
as rn
from
demo_dwd_event_dtl
)
select *
,row_number() over(partition by uid,sessionid order by commit_time) as step
from (
select
uid,
sessionid,
event_type,
url,
reference,
max(commit_time) commit_time
from
tmp
group by uid,sessionid,url,reference,event_type,rn) o
转换率漏斗需求:不同业务流程的完成步骤的人数 (用户的行为轨迹join不同业务流程时可获取不同业务的步骤转换)
所需字段
| uid | tid | step |
|---|---|---|
| 用户id | 业务id | 完成步骤 |
流程解析

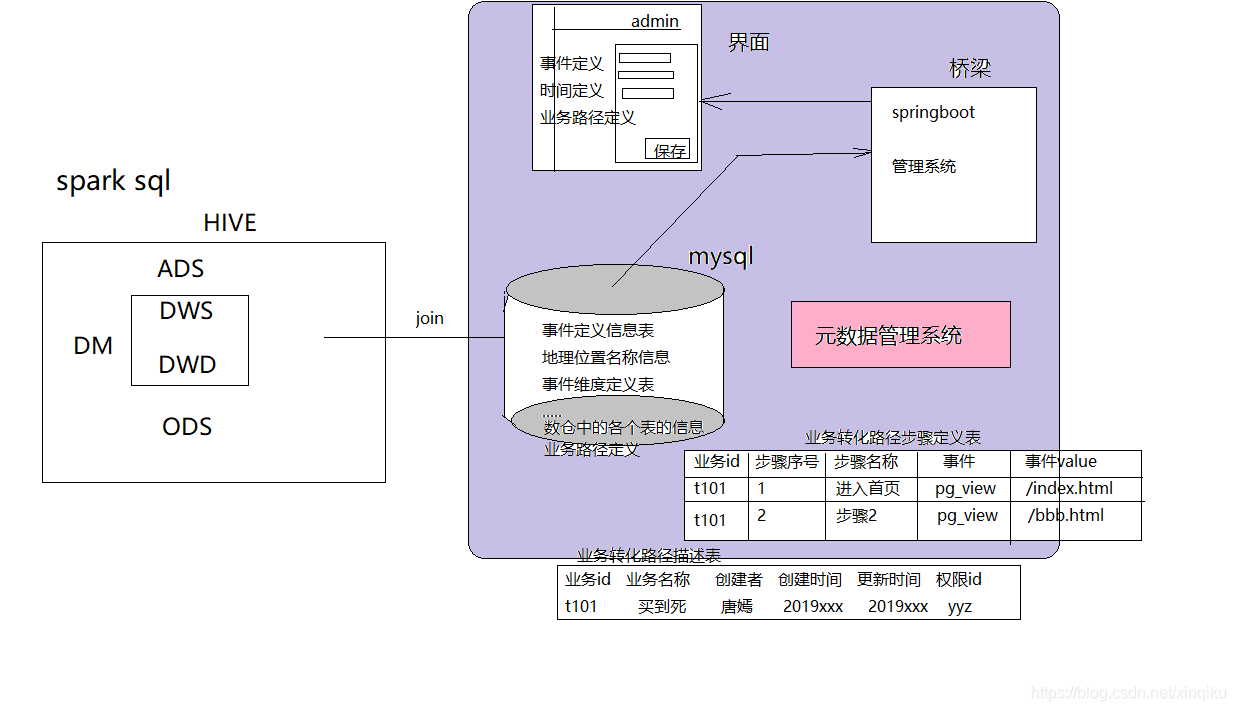

业务步骤流程由业务人员通过web控制
数据分析join业务流程表来实现业务(每天晚上获取新业务分析)
/*
造数据1： 用户访问路径记录表，在hive数仓 dws_user_acc_route
*/
uid,sid,step,url,ref
u01,s01,1,X
u01,s01,2,Y,X
u01,s01,3,A,Y
u01,s01,4,B,A
u01,s01,5,C,B
u01,s01,6,B,C
u01,s01,7,o,B
u02,s02,1,A
u02,s02,2,C,A
u02,s02,3,A,C
u02,s02,4,B,A
u02,s02,5,D
u02,s02,6,B,D
u02,s02,7,C,B
/*
造数据2： 业务转化路径定义表，在元数据管理中 transaction_route
T101 1 步骤1 A null
T101 2 步骤2 B A
T101 3 步骤3 C B
T102 1 步骤1 D null
T102 2 步骤2 B D
T102 3 步骤3 C B
*/
/*
计算步骤：
1. 加载 元数据库中 transaction_route 表，整理格式
2. 读取 数仓中的 dws_user_acc_route 表
3. 对用户访问路径数据，按session分组，将一个人的一次会话中的所有访问记录整合到一起
u01,s01,1,X
u01,s01,2,Y,X
u01,s01,3,A,Y
u01,s01,4,B,A
u01,s01,5,C,B
u01,s01,6,B,C
u01,s01,7,o,B
4. 然后依照公司定义的规则，判断这个人是否完成了 ？ 业务路径中的 ？ 步骤，如果完成了，则输出如下数据：多次完成相同步骤忽略不计
u01 t101 step_1 完成了1步骤
u01 t101 step_2 完成2个步骤
u01 t102 step_1 只完成一个步骤
u02 t101 step_1
u02 t102 step_1
u02 t102 step_2
......
5. 对上述数据，按业务id和步骤号，分组统计人数，得到结果：
t101 step_1 2
t101 step_2 1
t101 step_3 1
t102 step_1 3
t102 step_2 2
......
*/
/**
* 接下来要做的事，就是去判断每个人的行为，是否满足某个业务的某个步骤定义，如果满足，则输出：
* u_id,t_id,t_step
* 怎么做呢？怎么做都好说，问题在于，判断标准的是什么？
* 对于一个人的行为，是否满足某业务的步骤定义，可能有如下界定标准：
* 比如，业务定义的步骤事件分别为： A B C D
* 假如，某个人的行为记录为：
* 张三： A A B A B C
* 李四： C D A B C E D
* 王五： A B B C E A D
* 赵六： B C E E D
* 那么：这些算满足了业务定义的哪些步骤？
* 标准1： 判断是否满足业务C步骤，必须要求前面两个近邻的事件是A B
* 标准2： 判断是否满足业务C步骤，只要求C事件发生前，前面发生过 B ，B前面发生过A，不要求紧邻
算法实现
def routeMatch(userActions: List[String], transSteps: List[String]): List[Int] = {
val buffer = new ListBuffer[Int]
var index = -1
var flag = true
for (i <- 0 until transSteps.size if flag) {
index = userActions.indexOf(transSteps(i), index + 1)
if(index != -1) {
buffer += i+1
}else{
flag = false
}
}
buffer.toList
}
* 标准3： 判断是否满足业务C步骤，只要发生了C事件且前面发生B就行
* 标准4： 判断是否满足业务C步骤，只要发生了C事件就算
*
* 那么：在写代码时，究竟按哪个标准来计算？ 看公司开会讨论的需求！
* 咱们下面以 标准2 为例！
*
* 做法：
* 将一个用户的所有行为按时间先后顺序收集到一起：A A B A B C
* 将业务路径定义做成广播变量：
* Map(
* "t101" -> list(A,B,C,D)
* "t102" -> list(D,B,C)
* )
* 然后，将这个人的行为和业务定义去对比，按标准2对比
* 具体来说：
* 拿业务定义中的步骤1，去用户的行为序列中搜索，如果搜索到，则继续
* 拿步骤2，去用户行为序列种步骤1事件后面去搜索，如果搜索到，则继续
* 以此类推!
*
*
**/
/**
*@Description: 不同业务流程的完成步骤的人数 | 用户id | 业务id |完成步骤 |
*@Author: dyc
*@date: 2019/9/7
*/
object FunnelAnalysis {
def main(args: Array[String]): Unit = {
Logger.getLogger("org").setLevel(Level.WARN)
val spark = SparkUtil.getSparkSession()
// 加载业务路径定义 元数据
val props = new Properties()
props.setProperty("user","root")
props.setProperty("password","123456")
val routeDefine = spark.read.jdbc("jdbc:mysql://localhost:3306/test","transaction_route",props)
//获取用户定义的业务流程步骤
val routeMap: collection.Map[String, List[(Int, String)]] = routeDefine.rdd.map(row => {
val t_id = row.getAs[String]("tid")
val t_event = row.getAs[String]("event_id")
val t_step = row.getAs[Int]("step")
(t_id, (t_step, t_event))
}).groupByKey().mapValues(it => {
val tuples: List[(Int, String)] = it.toList.sortBy(_._1)
tuples
}).collectAsMap()
val bc: Broadcast[collection.Map[String, List[(Int, String)]]] = spark.sparkContext.broadcast(routeMap)
// 加载用户访问路径数据
val userRoute = spark.read.option("header","true").csv("data_ware/data/dws_user_acc_route/part-00000.csv")
import spark.implicits._
//val ds: RelationalGroupedDataset = userRoute.selectExpr("uid","sid", "collect_set(concat_ws('-',step,url,ref)").groupBy('uid,'sid)
userRoute.createTempView("t")
val df = spark.sql(
"""
|with tmp as (select * from t order by step)
|select uid,sid,
|collect_list(url) as url_order
|from
|tmp group by uid, sid
|
""".stripMargin)
//获取每个用户一次会话操作的步骤
val usStep = df.map(row => {
val uid: String = row.getAs[String]("uid")
val sid: String = row.getAs[String]("sid")
val strings: Seq[String] = row.getAs[Seq[String]]("url_order")
((uid,sid), strings.mkString)
})
// usStep.show(10, false)
//获取每个用户一次会话操作的步骤 进行业务流程匹配
val ustidstep = usStep.flatMap(t => {
val uid = t._1._1
val userlist = t._2.toList.map(_.toString)
val routeMap: collection.Map[String, List[(Int, String)]] = bc.value
val resList = new ListBuffer[(String, String, Int)]
//对每个业务流程匹配 用户操作步骤
for ((k, v) <- routeMap) {
val routeList: List[String] = v.map(t => t._2)
val steps: List[Int] = TransactionRouteMatch.routeMatch(userlist, routeList)
val tuples: List[(String, String, Int)] = steps.map(i => {
(uid, k, i)
})
resList ++= tuples
}
resList
}).toDF("uid", "sid", "step")
ustidstep.show(10,false)
spark.close()
}
}
- 关于不能再foreach中调用list.remove方法
- 进行上述操作是啥会抛出ConcurrentModificationException，原因是迭代器在调用next方法是会调用checkModification方法，检查modCount（集合被修改的次数）和expectedModCount（迭代器期待集合被修改的次数 获取迭代器时赋值为modCount）是否相等；modCount为Arraylist的成员变量(继承自父类AbstractList)， expectedModCount为Arraylist的内部类Itr的成员变量； 当调用Arraylist的remove方法时，只会修改modCount，而不会修改expectedModCount，所以当Itr调用next方法时，就会抛出异常； 而Itr自己的remove方法中对二者进行了赋值处理，保证两者相同；
- 另外，即使是在集合的最后一个元素时执行的删除，也会使Itr调用next方法，原因是Itr的hasNext方法中判断了ArrayList的成员变量cursor和size的值是否相等，若不相等则返回true，而通过Arraylist的remove方法删除数据时，size会被减1，但cursor(为当前遍历值索引index+1)不会更改，导致两者不相等，hasNext方法返回true，还是会调用next方法 ；
- 关于iterator移除时不报错 是因为next的时候cursor是赋值为当前遍历值索引index+1 而lastRet赋值为index, 而remove时候赋值cursor为lastRet,size也相应减1 保证cursor遍历完集合才跳出hasNext(){return cursor!=size}
