MySQL内核源码解读-SQL解析之解析器浅析

MYSQL服务器接收SQL格式的查询，首先要对sql进行解析，内部将文本格式转换为二进制结构，这个转换就是解析器，解析的目的是为了让优化器更好的处理指令，以便以最优的路径，最少的耗时返回我们想要的结果。

sql解析器的构成：

1、词法分析(Lexical scanner)：作用是将整个查询分解为多个元素。

2、语法规则(Grammar rule module)：寻找sql语法规则组合，产生一个序列，执行这些规则相关的代码。

1 and 2 产生一棵解析树，提供给优化器使用。

mysql解析器的特殊性在于它直接转换为程序内存中的内部解析的C/C++结构，而一般的解析器是将文本表达式转换为字节代码。

1. 源码解读解析器

MySQL语法解析封装在函数MYSQLparser中，包含两个模块：词法分析(Lexical scanner)和语法规则(Grammar rule module)。词法分析将整个SQL语句打碎成一个个单词(Token)，而语法规则模块则根据MySQL定义的语法规则生成对应的数据结构，并存储在对象THD->LEX结构当中。最后优化器，根据这里的数据，生成执行计划，再调用存储引擎接口执行。词法分析和语法规则模块有两个较成熟的开源工具Flex和Bison分别用来解决这两个问题。MySQL出于性能和灵活考虑，选择了自行完成词法解析部分，语法规则部分使用Bison。词法解析和Bison沟通的核心函数是由词法解析器提供的函数接口yylex()，在Bison中，必要的时候调用yylex()获得词法解析的数据，完成自己的语法解析。Bison的入口为yyparse()，在MySQL中定义为MYSQLParse。

1.1. 解析示意

Bison在做语法解析后，会将解析结果（解析树/AST）存储在THD::LEX中，通过存储WHERE的数据结构来查看语法解析的结果。

1.2. 解析树的ITEM对象

在MYSQL中，有以下ITEM大类型：

FIELD_ITEM, FUNC_ITEM,

SUM_FUNC_ITEM,

STRING_ITEM,

INT_ITEM,

REAL_ITEM,

NULL_ITEM,

VARBIN_ITEM,

COPY_STR_ITEM,

FIELD_AVG_ITEM,

DEFAULT_VALUE_ITEM,

PROC_ITEM,COND_ITEM,

REF_ITEM,

FIELD_STD_ITEM,

FIELD_VARIANCE_ITEM,

INSERT_VALUE_ITEM,

SUBSELECT_ITEM,

ROW_ITEM,

CACHE_ITEM,

TYPE_HOLDER,

PARAM_ITEM

其中许多ITEM还有小类，如Item_func有如下小类型:

UNKNOWN_FUNC,

EQ_FUNC,

EQUAL_FUNC,

NE_FUNC,

LT_FUNC,

LE_FUNC,

GE_FUNC,

GT_FUNC,FT_FUNC,

LIKE_FUNC,

NOTLIKE_FUNC,

ISNULL_FUNC,

ISNOTNULL_FUNC,

COND_AND_FUNC,

COND_OR_FUNC,

COND_XOR_FUNC,

BETWEEN, IN_FUNC,

INTERVAL_FUNC,

ISNOTNULLTEST_FUNC,

SP_EQUALS_FUNC,

SP_DISJOINT_FUNC,

SP_INTERSECTS_FUNC,

SP_TOUCHES_FUNC,

SP_CROSSES_FUNC,

SP_WITHIN_FUNC,

SP_CONTAINS_FUNC,

SP_OVERLAPS_FUNC,

SP_STARTPOINT,

SP_ENDPOINT,

SP_EXTERIORRING,

SP_POINTN,

SP_GEOMETRYN,

SP_INTERIORRINGN,

NOT_FUNC,

NOT_ALL_FUNC,

NOW_FUNC,

VAR_VALUE_FUNC

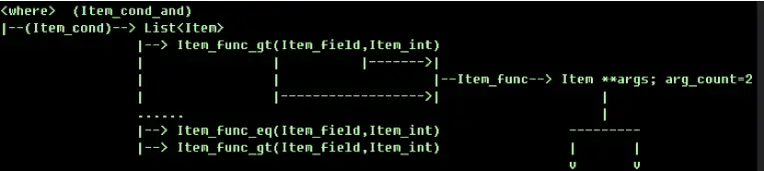

1.3. ITEM语法树

1.4. FIELD 类型

enum enum_field_types {

MYSQL_TYPE_DECIMAL, MYSQL_TYPE_TINY,

MYSQL_TYPE_SHORT,MYSQL_TYPE_LONG,

MYSQL_TYPE_FLOAT,MYSQL_TYPE_DOUBLE,

MYSQL_TYPE_NULL,MYSQL_TYPE_TIMESTAMP,

MYSQL_TYPE_LONGLONG,MYSQL_TYPE_INT24,

MYSQL_TYPE_DATE, MYSQL_TYPE_TIME,

MYSQL_TYPE_DATETIME,MYSQL_TYPE_YEAR,

MYSQL_TYPE_NEWDATE,

MYSQL_TYPE_ENUM=247,

MYSQL_TYPE_SET=248,

MYSQL_TYPE_TINY_BLOB=249,

MYSQL_TYPE_MEDIUM_BLOB=250,

MYSQL_TYPE_LONG_BLOB=251,

MYSQL_TYPE_BLOB=252,

MYSQL_TYPE_VAR_STRING=253,

MYSQL_TYPE_STRING=254,

MYSQL_TYPE_GEOMETRY=255

};

1.5. FIELD和ITEM的关系

通过Item类中的tmp_table_field_from_field_type函数将一个Item类转化为一个Filed类返回，例如

Item_int ->Field_longlong

Item_real->Field_double

Item_string->Field_string

1.6. Bison语法中的WHERE

select_from ==>

---->from

join_table_list

where_clause

---->expr or expr

---->expr amd expr

---->……………………

---->simple_expr comp_op simple_expr

group_clausehaving_clause  opt_order_clause  opt_limit_clause

where 要点：

where_clause:

/ empty / {}

| WHERE expr

{

THD->lex->current_select->where = $2

}

expr:

...

| expr and expr

{

$$ = new (YYTHD->mem_root) Item_cond_and($1, $3)

}

|ident comp_op NUM /简化版/

{

$$ = new Item_func_ge(a, b); /简化版/

}

通过解析就能生成where的语法树。

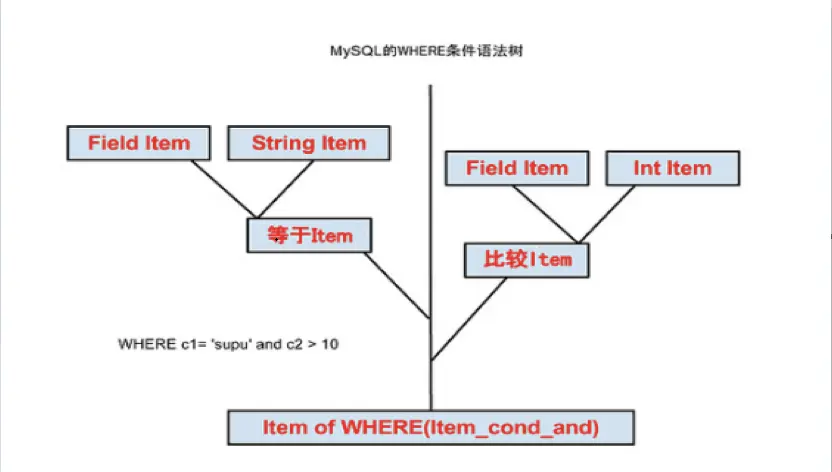

Where解析树的分支：如图

1.7. 总结

解析器的最终执行结果就是解析树，sql语法的复杂性要求具有同样复杂程度的结构，通过这种结构有效存储用于执行每个可能使用到的sql语句所需的信息。

解析树中重要的两个对象【enum_sql_command和select_lex】, sql_command显示sql类型，execute_command则指导调用相关函数。通过内核级别的调用，最终生成解析树，提供给优化器，最终完成我们的操作指令。
