S05基于51单片机的智能窗帘设计

原创已于 2025-09-14 10:42:02 修改 · 364 阅读

9 ·

CC 4.0 BY-SA版权

文章标签：

#51单片机 #嵌入式硬件 #单片机

于 2025-05-04 11:54:57 首次发布

1、简介
该系统采用AT89C51单片机为控制核心，辅以按键电路、红外遥控接收电路、步进电机控制、限位开关电路、光强检测电路、时钟电路等。本设计功能齐全，使用方便，具有市场研究价值。

2、主要功能
a.支持按键设置手动、定时、光控模式。

b.支持1602显示时间、光强、状态等信息。

c.支持DS1302时钟芯片保证掉电走时功能。

3、环境搭建

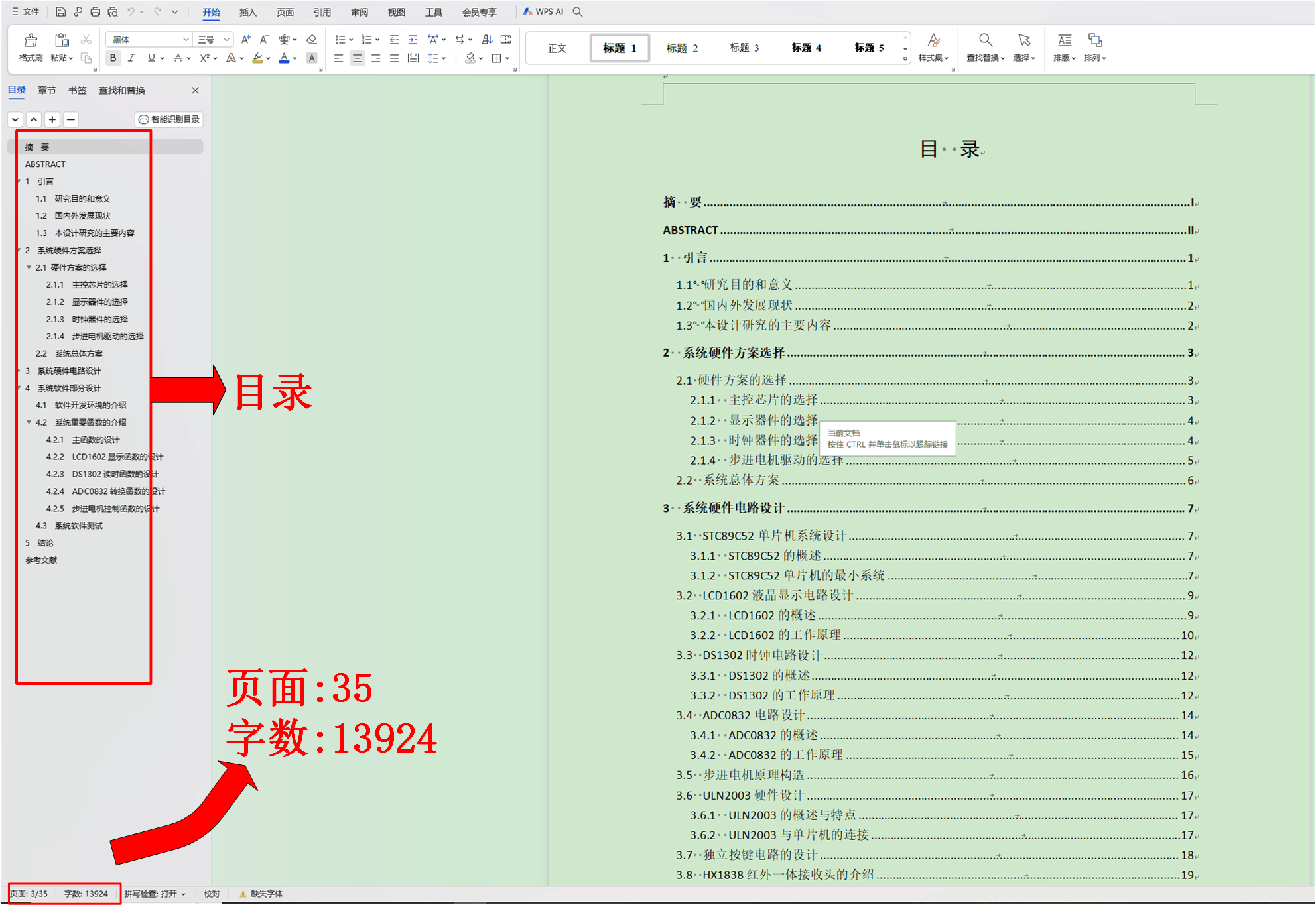

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

if(light>99)
		LCD_disp_char(12,1,ASCII[light/100]);
	else
		LCD_disp_char(12,1,' ');
	LCD_disp_char(13,1,ASCII[light%100/10]);
	LCD_disp_char(14,1,ASCII[light%10]);
	LCD_disp_char(15,1,'%');

	//光强控制
	if(mode==2)//光控模式
	{
		if((light>=light_up||light<light_down))//判断实际光强是否【大于等于上限 或 小于下限值】、当前处于打开状态
		{
			moto_f=0;	 //标记当前控制窗帘关闭
			moto_state=1;//标记窗帘处于运转过程中
		}
		else
			if((light<light_up&&light>=light_down))//判断实际光强是否【大于等于下限值 并且 小于上限】、当前处于关闭状态
			{
				moto_f=1;	 //标记当前控制窗帘打开
				moto_state=1;//标记窗帘处于运转过程中
			}
	}
	else
		if(mode==1)//定时模式
		{
			t[0]=time[2]*60+time[1];//当前时间
			t[1]=ds[0]*60+ds[1];	//窗帘开启时间点
			t[2]=ds[2]*60+ds[3];	//窗帘关闭时间点

			if(t[1]<t[2]) 			//0时 --> t[1] --> t[2] --> 24时
			{
				if(t[0]>=t[1]&&t[0]<=t[2])
					moto_f=1;	    //标记当前需要打开窗帘
				else
					moto_f=0;		//标记当前需要关闭窗帘
			}
			else					//0时 --> t[2] --> t[1] --> 24时
			{
				if(t[0]>=t[1]||t[0]<=t[2])
					moto_f=1;		//标记当前需要打开窗帘
				else
					moto_f=0;		//标记当前需要关闭窗帘
			}
			moto_state=1;	  //标记窗帘处于运转过程中
		}
	if(moto_f==0&&moto_state!=0&&sw2!=0)//控制关闭窗帘
	{
		if(moto_num==0)			  //控制次数减到0时，表示窗户已经关闭完成
		{
			BYJ48=P2&0xf0;		  //关闭步进电机
			moto_state=0;		  //标记窗帘处于关闭状态
			lcd1602_write_character(10,2,"ZT:OFF");
		}
		else
		{
			motor_z();				  //步进电机正转
			moto_num--;				  //控制次数-1
			lcd1602_write_character(10,2,"-->OFF");
		}
	}
	else
		if(moto_f==1&&moto_state!=2&&sw1!=0)//控制打开窗帘
		{
			if(moto_num>=192)	  //控制次数加到128时，表示窗户已经打开完成
			{
				BYJ48=P2&0xf0;		  //关闭步进电机
				moto_state=2;	  //标记窗帘处于打开状态
				lcd1602_write_character(10,2,"ZT:ON ");
			}
			else
			{
				motor_f();			  //步进电机反转
				moto_num++;			  //控制次数+1
				lcd1602_write_character(10,2,"-->ON ");
			}
		}
		else					  //窗户处于停止状态
		{
			BYJ48=P2&0xf0;		  //关闭步进电机
			if(moto_state==0||sw2==0)
				lcd1602_write_character(10,2,"ZT:OFF");
			else
				if(moto_state==2||sw1==0)
					lcd1602_write_character(10,2,"ZT:ON ");
		}
}

5、proteus8.6仿真

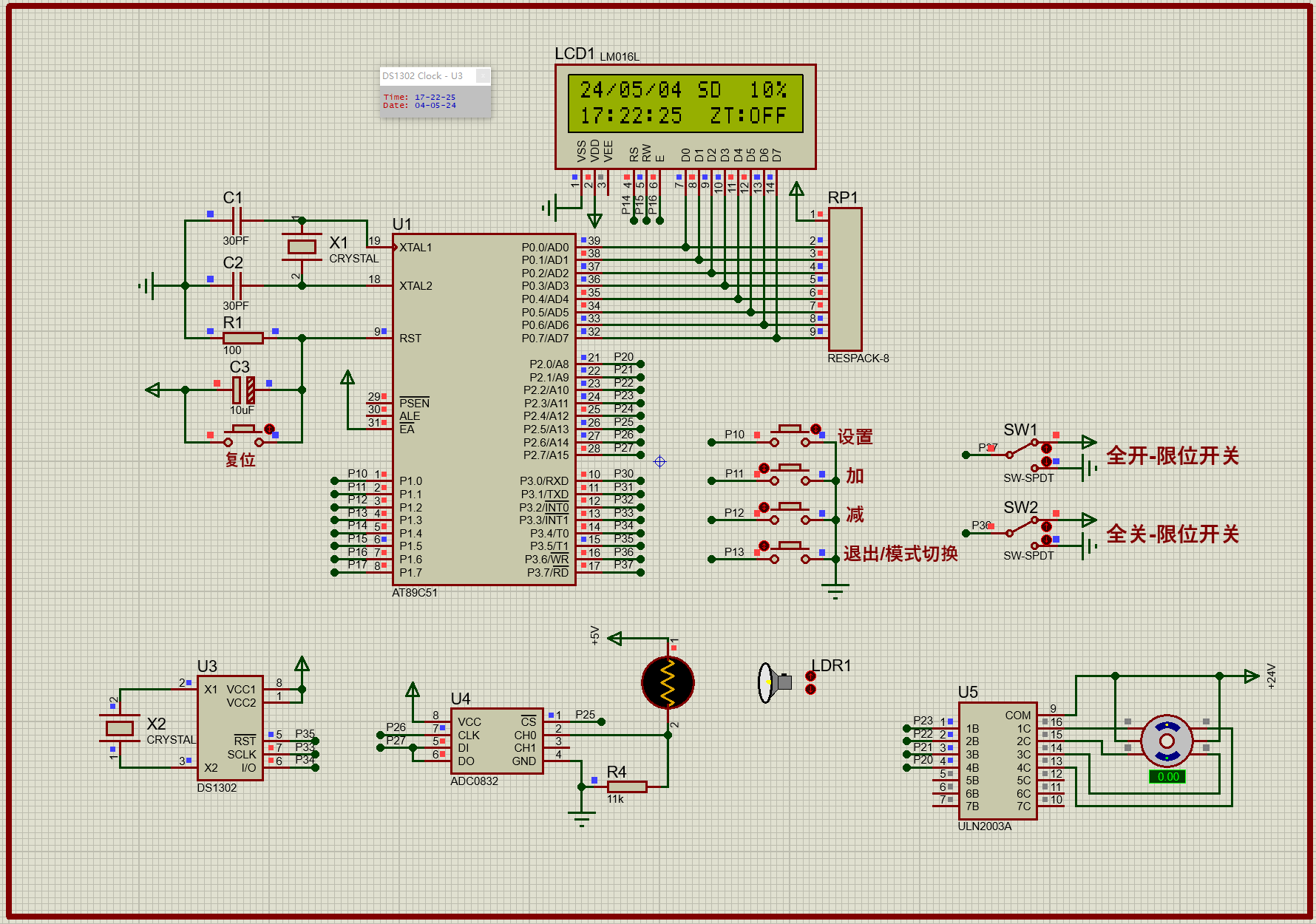

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

在这里插入图片描述
