基于51单片机的洗衣机控制系统设计

1、简介
该系统主要由显示模块，系统报警模块，电机控制模块，功能按键模块，指示灯模块组成。洗衣机电机在运行过程中正转10秒后反转10秒，依次循环，支持按键设置运行时间。

2、主要功能
a.通过数码管显示剩余运行时间。

b.通过按键对运行时间进行设置。

c.通过LED灯显示运行状态：停止、正转、反转。

d.通过L298N驱动洗衣机电机转动。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include<reg51.h>//包含单片机头文件
#include<intrins.h>	  //包含nop函数的头文件
#define uchar unsigned char
#define uint unsigned int
#define	ON	0
#define	OFF	1

sbit LED_Red 	=	  P2^5;		  //定义LED指示灯接口
sbit LED_Green  =	  P2^6;
sbit LED_Blue   =	  P2^7;

sbit Key1 = P3^5;	//按键接口
sbit Key2 = P3^6;
sbit Key3 = P3^7;

bit  Direction	=0; //方向,正0反1；
sbit BEEP = P1^7;
sbit MOTO_IN1 = P1^0;
sbit MOTO_IN2 = P1^1;
//定义电机的正反转
#define MOTO_R	{MOTO_IN1=1;MOTO_IN2=0;LED_Green=ON;LED_Blue=OFF;LED_Red=OFF;Direction=0;}
#define MOTO_L	{MOTO_IN1=0;MOTO_IN2=1;LED_Green=OFF;LED_Blue=ON;LED_Red=OFF;Direction=1;}
#define MOTO_S	{MOTO_IN1=0;MOTO_IN2=0;LED_Green=OFF;LED_Blue=OFF;LED_Red=ON;}	//电机停止

 //定义数码管的位选
sbit seg1 = P2^0;
sbit seg2 = P2^1;

uchar Set_time		=0;//设定的时间
uchar Real_time		=0;	//实际时间
uchar Set_time_shi	=0;	 //设定10位
uchar Set_time_ge	=0;	 //设定个位
bit   start_flag	=0; //开始标志
bit   BEEP_flag	=0; //蜂鸣器标志

const uchar SEG_Table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//CA
					    //0     1    2	  3		4	5	6		7	8	9	A	 B		C	D	E	  F
//************************************
//定时器初始化
//************************************
void Time0_init()
{
	TMOD |= 0x01;			 //使用模式1,16位定时器
	TH0   = (65536-10000)/256;	//定时器装入初始值10ms
	TL0   = (65536-10000)%256;
	EA    = 1;  //总中断
	ET0   = 1;//定时器0初始化
	TR0   = 1;

}
//****************************************************
//矩阵按键扫描
//按键按下则返回按键值不按就返回0xff
//*****************************************************
uchar KEY_Scan(uchar mode)
{
	static uchar key_up=1;//按键松开标志
	if(mode)key_up=1;  //支持连按
	if(key_up&&(Key1==0||Key2==0||Key3==0))
	{
		//delay_ms(10);//去除抖动
		key_up=0;
		if(Key1==0)return 1;
		else if(Key2==0)return 2;
		else if(Key3==0)return 3;
	}else if(Key1==1&&Key2==1&&Key3==1)key_up=1;
 	return 0;// 无按键按下
}

//数码管的动态扫描
 void Dis_data(void)
 {
 	static uchar temp=0;
	P0=0xff;//数码管消隐
	switch(temp++)
	{
	case 0:
	seg1=1;seg2=0;P0=SEG_Table[Set_time_shi];
	break;
	case 1:
	seg1=0;seg2=1;P0=SEG_Table[Set_time_ge];temp=0;
	break;
	}
 }

5、proteus8.6仿真

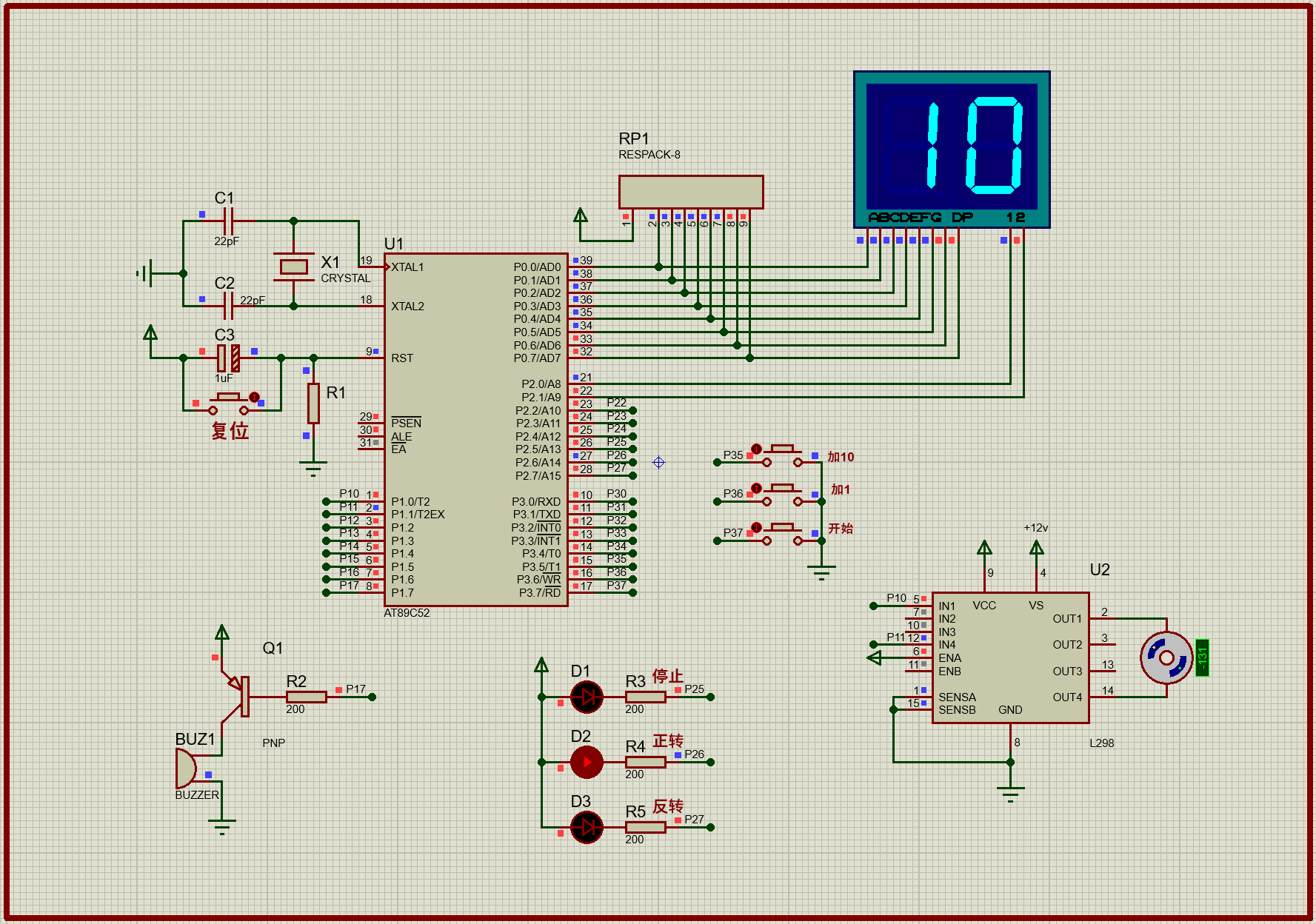

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

6、设计资料清单

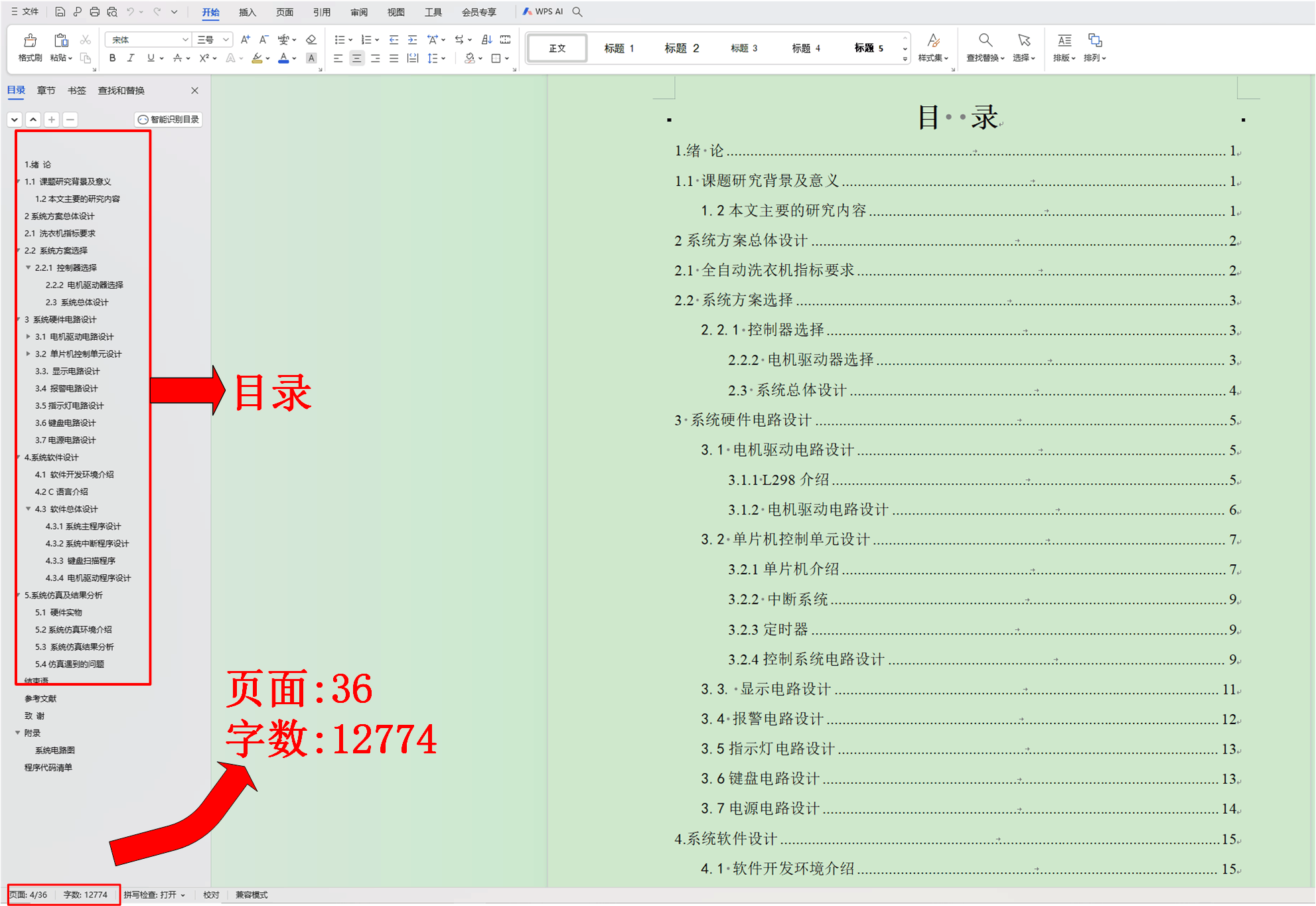

设计资料主要包括C程序+仿真+设计报告+使用说明+元件清单+操作视频等，设计报告主要包括硬件电路、软件设计、仿真调试等等，仅供参考。由于不定期更新，最新的资料包不一定与下面图片完全一致，但主要资料都有。

7、资料获取方式
有偿，下载链接：SS03基于51单片机的洗衣机控制系统设计
