1、简介
该设计是以AT89C51单片机为核心的计算器模拟系统，输入采用4×4矩阵键盘，可以进行加、减、乘、除、开方数字运算，并在LCD1602上显示操作过程。

2、主要功能
a.通过LCD1602显示计算过程。

b.通过4×4矩阵键盘进行加、减、乘、除、开方数字运算。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

void DelayUs(unsigned char us)//delay us
{
 unsigned char uscnt;
 uscnt=us>>1;        /*12MHz频率*/
 while(--uscnt);
}
/******************************************************************/
/*                    毫秒函数声明                                */
/******************************************************************/
void DelayMs(unsigned char ms)
{
 while(--ms)
   {
     DelayUs(250);
     DelayUs(250);
	 DelayUs(250);
	 DelayUs(250);
   }
}
/******************************************************************/
/*                   写入命令函数                                 */
/******************************************************************/
void WriteCommand(unsigned char c)
{
 DelayMs(5);//操作前短暂延时，保证信号稳定
 E=0;
 RS=0;
 RW=0;
 _nop_();
 E=1;
 Data=c;
 E=0;
}
/******************************************************************/
/*                   写入数据函数                                 */
/******************************************************************/
void WriteData(unsigned char c)
{
 DelayMs(5);  //操作前短暂延时，保证信号稳定
 E=0;
 RS=1;
 RW=0;
 _nop_();
 E=1;
 Data=c;
 E=0;
 RS=0;
}
/******************************************************************/
/*                   写入字节函数                                 */
/******************************************************************/
void ShowChar(unsigned char pos,unsigned char c)
{
 unsigned char p;
 if (pos>=0x10)
    p=pos+0xb0; //是第二行则命令代码高4位为0xc
 else
    p=pos+0x80; //是第二行则命令代码高4位为0x8
 WriteCommand (p);//写命令
 WriteData (c);   //写数据
}
/******************************************************************/
/*                   写入字符串函数                               */
/******************************************************************/
void ShowString (unsigned char line,char *ptr)
{
 unsigned char l,i;
 l=line<<4;
 for (i=0;*(ptr+i)!='';i++)
  ShowChar (l++,*(ptr+i));//循环显示16个字符
}
/******************************************************************/
/*                   初始化函数                                   */
/******************************************************************/
void InitLcd()
{
 DelayMs(15);
 WriteCommand(0x38); //display mode
 WriteCommand(0x38); //display mode
 WriteCommand(0x38); //display mode
 WriteCommand(0x06); //显示光标移动位置
 WriteCommand(0x0c); //显示开及光标设置
 WriteCommand(0x01); //显示清屏

}
/*************按键扫描****************************/
char scan()
{

  char h_data,l_data,i,key_num;
  P2=P2&0XE0;//P2低5位送0
  P1=P1|0X0F;//P1低4位送1
  while((P1|0xf0)==0xff)//判断P1低4位是否全为1
  {
   while((P1|0xf0)==0xff);
   DelayMs(10);//延时10ms
  }
   l_data=~(P1|0xf0);//记入列标志
   P2=P2|0X1F;//P2低五位送1
   P1=P1&0XF0;//P1低四位送0
   h_data=~(P2|0xe0);//记入行标志
   for(i=0;i<=4;i++)//计算行号(0~4)
   	 {
	   if(h_data==1)break;
	   h_data=h_data>>1;
	 }
 h_data=i;//行号
  for(i=1;i<=4;i++)//计算列号(1~4)
 	{
	  if(l_data==1)break;
	  l_data=l_data>>1;
	}
 l_data=i;//列号
   key_num=h_data*4+l_data;

  P2=P2&0XE0;//P2低5位送0
  P1=P1|0X0F;//P1低4位送1
  while((P1|0xf0)!=0xff)//判断P1低4位是否全为1
  {
   while((P1|0xf0)!=0xff);
   DelayMs(10);//延时10ms
  }
  return key_num;
}

5、proteus8.6仿真

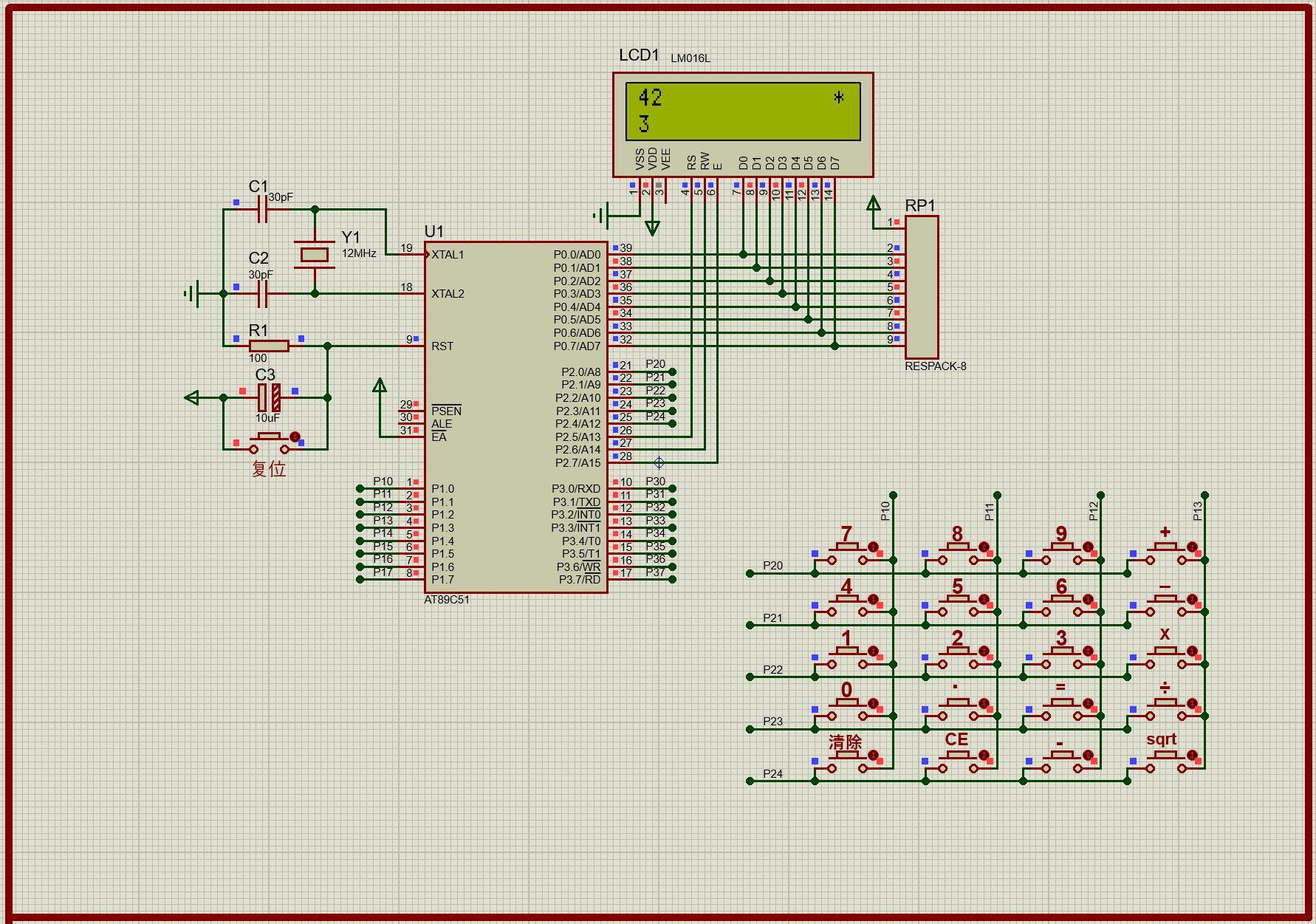

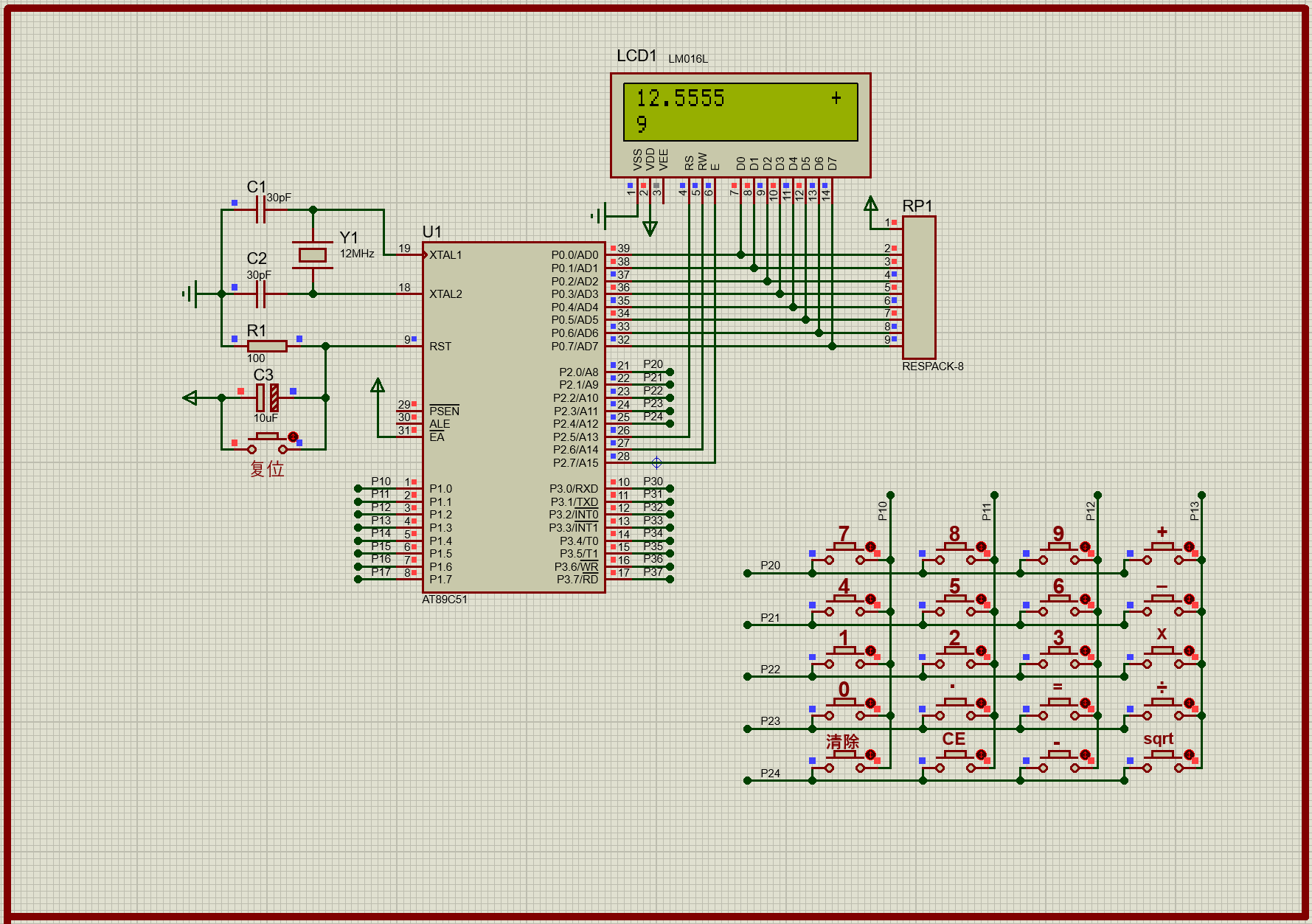

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
在这里插入图片描述
