基于51单片机的12864计算器设计

原创于 2025-05-02 01:14:01 发布 · 328 阅读

5 ·

CC 4.0 BY-SA版权

文章标签：

#51单片机 #嵌入式硬件 #单片机

1、简介
该设计是以AT89C51单片机为核心的计算器模拟系统，输入采用4×4矩阵键盘，可以进行加、减、乘、除数字运算，并在LCD12864上显示操作过程。

2、主要功能
a.通过LCD12864显示计算过程。

b.通过4×4矩阵键盘进行加、减、乘、除数字运算。

3、环境搭建

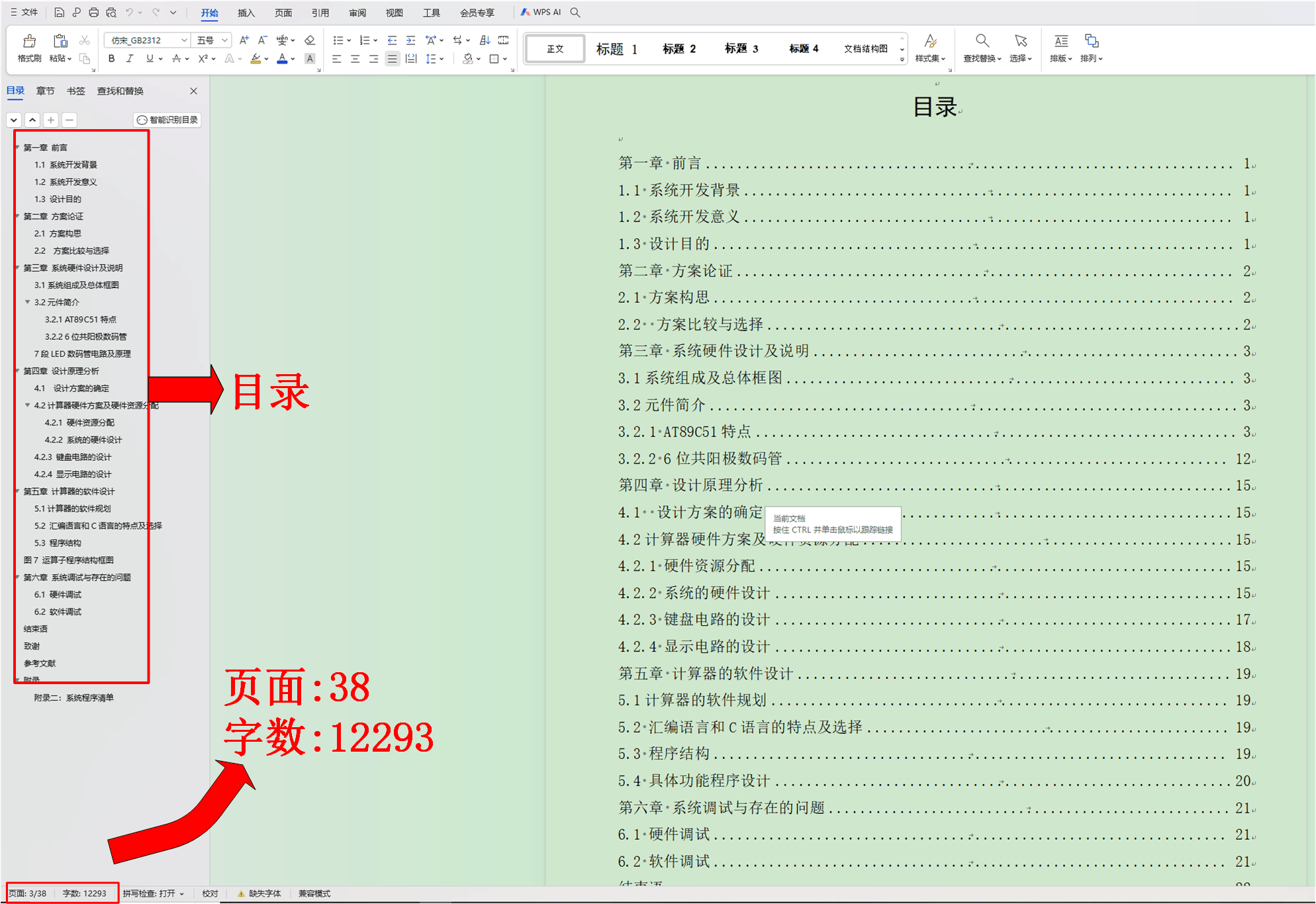

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

sbit E=P2^0;
sbit RW=P2^1;
sbit RS=P2^2;
sbit CS2=P2^3;
sbit CS1=P2^4;
sbit RST=P2^5;

uchar  hang,lie;	    //行，列
float  dat1,dat2,count; //运算值
uchar  keynum;		    //按键返回值(0~17)
uchar  x;               //按键所对应的字符在字符表中的行号
uchar  keyfun;		    //运算方式选择(1:*, 2:+, 3:-, 4:/)

void delay(uchar i)	    //延迟10*n微秒
{
	while(i--);
}

void delay_ms(uchar n) //延迟n毫秒
{
	uchar i,j;
	for(i=n;n>0;n--)
		for(j=120;j>0;j--);
}


/********************************************************/
/************************写命令**************************/
void write_cmd(uchar cmd)
{
	RS=0;
	RW=0;
	E=1;
	P0=cmd;
	delay(20);
	E=0;
}

/****************************************************/
/***********************写数据***********************/
void write_dat(uchar dat)
{
//	checkbusy();
	RS=1;
	RW=0;
	E=1;
	P0=dat;
	delay(20);
	E=0;
}


/****************************************************/
/*********************设置页与列*********************/
void set(uchar page,uchar col)
{
	page=page|0xb8;	 //页的首地址为0xb8
	col=col|0x40;	 //列的首地址为0x40
	write_cmd(col);
	write_cmd(page);
}

/****************************************************/
/*******************选择左、右屏*********************/
void Select_Screen(uchar swich)
{
	 switch(swich)
	 {
	  case 0:CS1=CS2=0;break;	  //全屏
	  case 1:CS1=0;CS2=1;break;	  //左屏
	  case 2:CS1=1;CS2=0;break;	  //右屏
	  default:break;
	 }
}

/***************************************************/
/********************LCD初始化**********************/
void Lcd_Init()
{
	uchar i,j,k=0;
	RST=0;
	delay(10);
	RST=1;
	write_cmd(0xc0);//设置显示起始行11xxxxxx
	write_cmd(0x3f);//0x3f显示开，0x3e显示关
	Select_Screen(0);
	set(0,0);
	for(i=0;i<8;i++)
	{
	    for(j=0;j<64;j++)
			write_dat(0x00);
			k++;
			set(k,0);
	}
    lie=2;hang=3;keyfun=0;
	dat1=0.0,dat2=0.0,count=0.0;
}

5、proteus8.6仿真

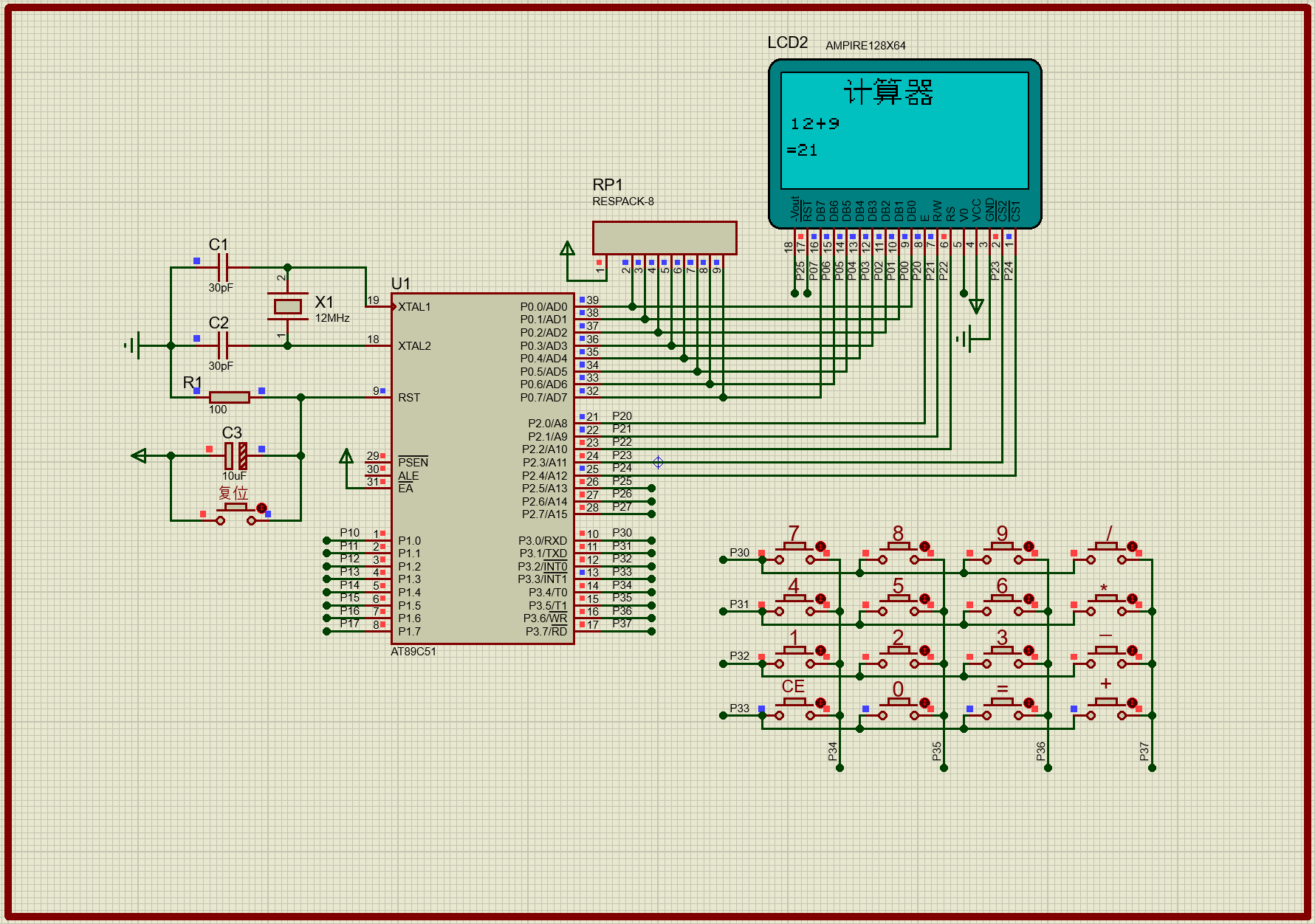

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
在这里插入图片描述
