1、简介
基于51单片机的带温度补偿的超声波测距系统。该设计使用ATC89C51单片机、DS18B20温度传感器模块、HC_SR04超声波测距模块、LCD1602显示模块以及声光报警模块。用户可设置上下限报警阈值，当实际距离超出设定阈值时启动声光报警。

2、主要功能
a.通过LCD1602显示实际距离、上下限报警阈值、当前温度。

b.通过独立按键设置上下限报警阈值。

c.当实际距离超出设定阈值时启动声光报警。

3、环境搭建

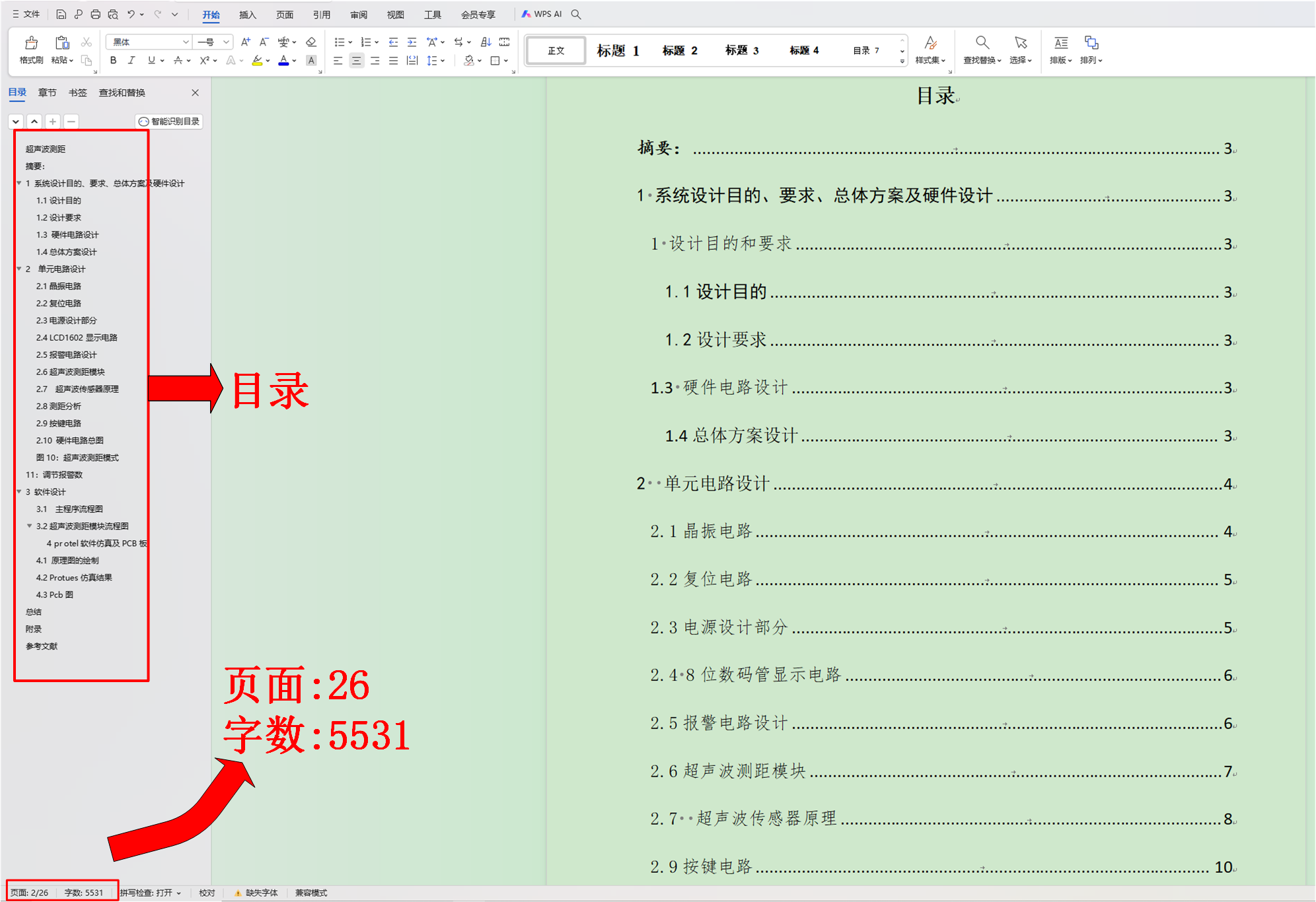

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件(内附安装包)实现程序编写与编译。

#define uchar unsigned char
#define uint unsigned int
#define ULint unsigned long int
//温度零上与零下的标志位
char flag=0;
//超声波
char flags=0;
//超声波距离
char flag1s=0;
//计算定时间
uint time=0;
//计算距离
ULint L_=0;
//温度
uint t_=0;
//显示模式  0正常  1最大值调整  2最小值调整
uchar mode=0;

uint Max=50;
uint Min=10;
//按键标志
uchar k=0;
//数值有误
uchar FW=0;
//头函数
#include <reg52.h>
#include <intrins.h>
#include "KEY.h"	   	 //报警按键
#include "LCD1602.h"			 //显示头函数
#include "HC-SR04.h"//超声波头函数
#include "DS18B20.h"	   	 //温度传感器头函数


//函数声明
void delayms(uint ms);
//主函数
void main()
{
	Init_ultrasonic_wave();
	//屏幕初始化
	Init1602();
	//温度初始化
	tmpchange();
	t_=tmp();
	tmpchange();
	t_=tmp();
	tmpchange();
	t_=tmp();

	//循环显示
	while(1)
	{
		Key();
		//正常显示
		if(mode==0)
		{
			StartModule();//启动超声波
			while(!RX);	  //当RX为零时等待
			TR0=1;		  //开启计数
			while(RX);	  //当RX为1计数并等待
			TR0=0;		  //关闭计数

			delayms(10);  //20MS
			tmpchange();  //温度转换
			t_=tmp();     //度温度
			Conut(t_/10); //计算距离
			if(L_>Max||L_<Min)
			{
				Feng_Start();
			}
			else
			{
				if(FW!=1)
				Feng_Stop();
			}
			Display_1602(t_/10,L_);
		}
		//调整显示
		else if(mode!=0)
		{
			//最大最小值
			Init_MaxMin();
			while(mode!=0)
			{

				Key();
				if(k==1&&mode==1)
				{
					Init_MaxMin();
   				write_com(0x8d);//设置位置
				}
				else if(k==1&&mode==2)
				{
					Init_MaxMin();
   				write_com(0x8d+0x40);//设置位置
				}
				k=0;
			}
			//界面初始化
			Init1602();
		}
	}
}

5、proteus8.6仿真

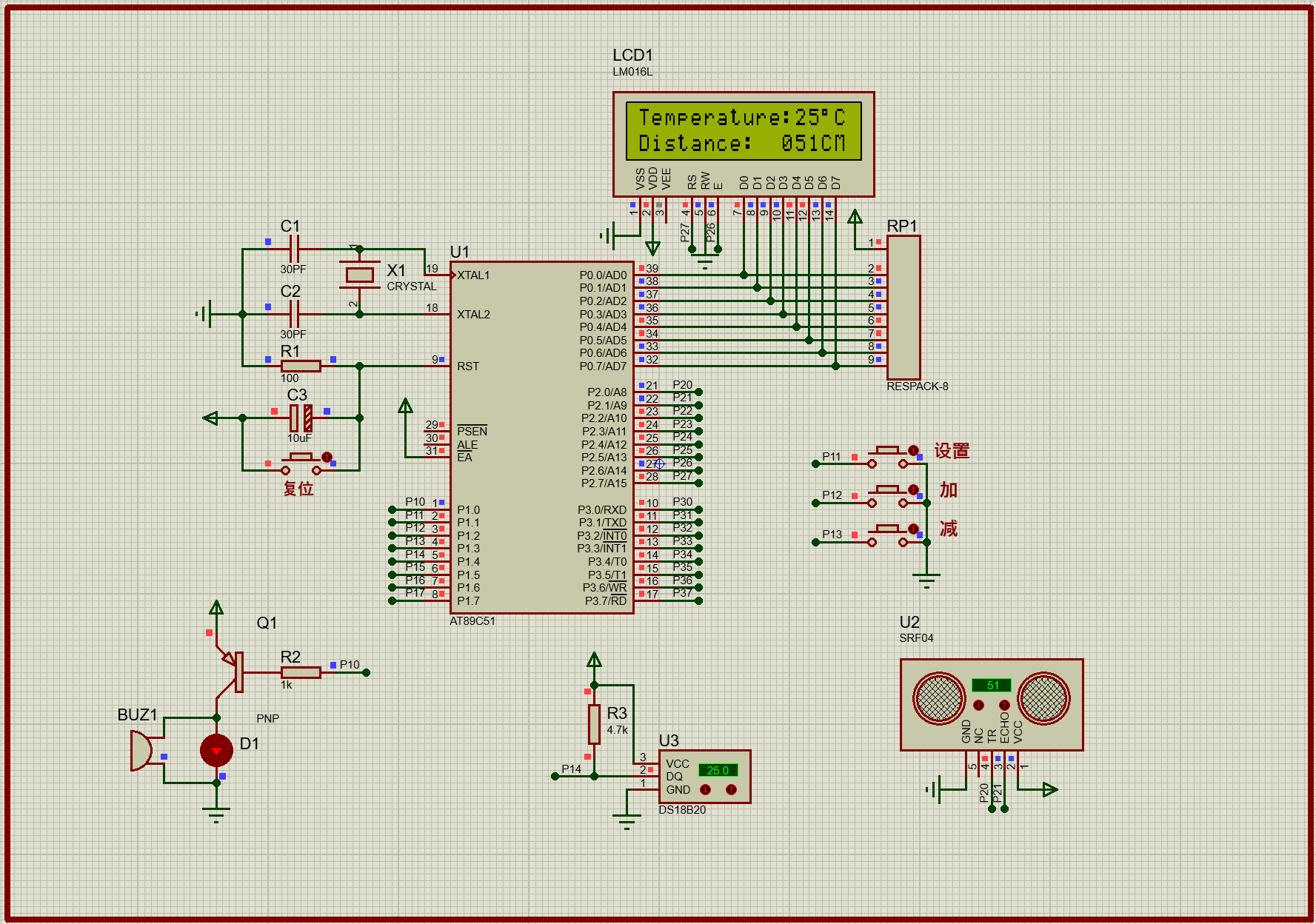

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

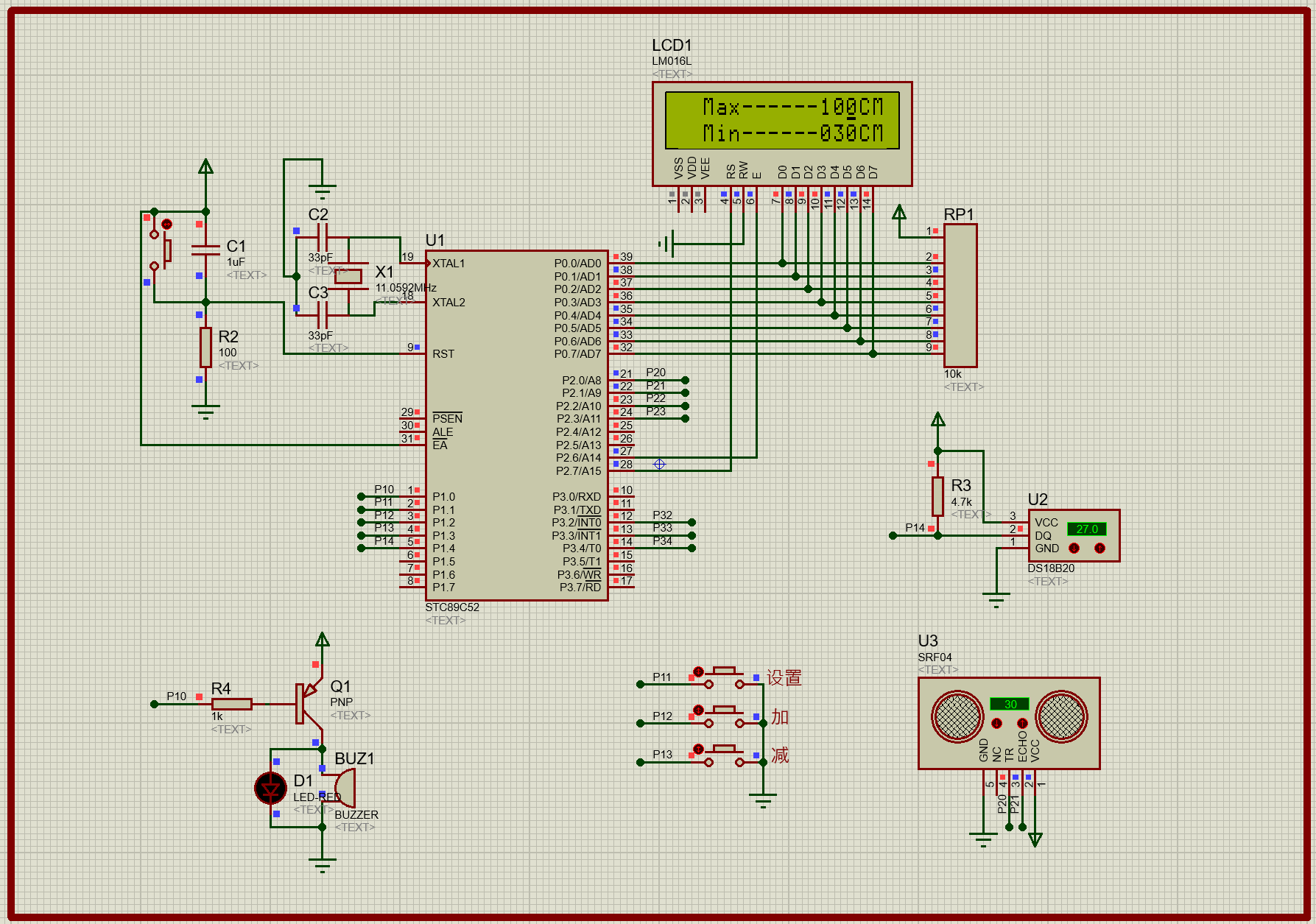

设置上下限报警阈值：
在这里插入图片描述

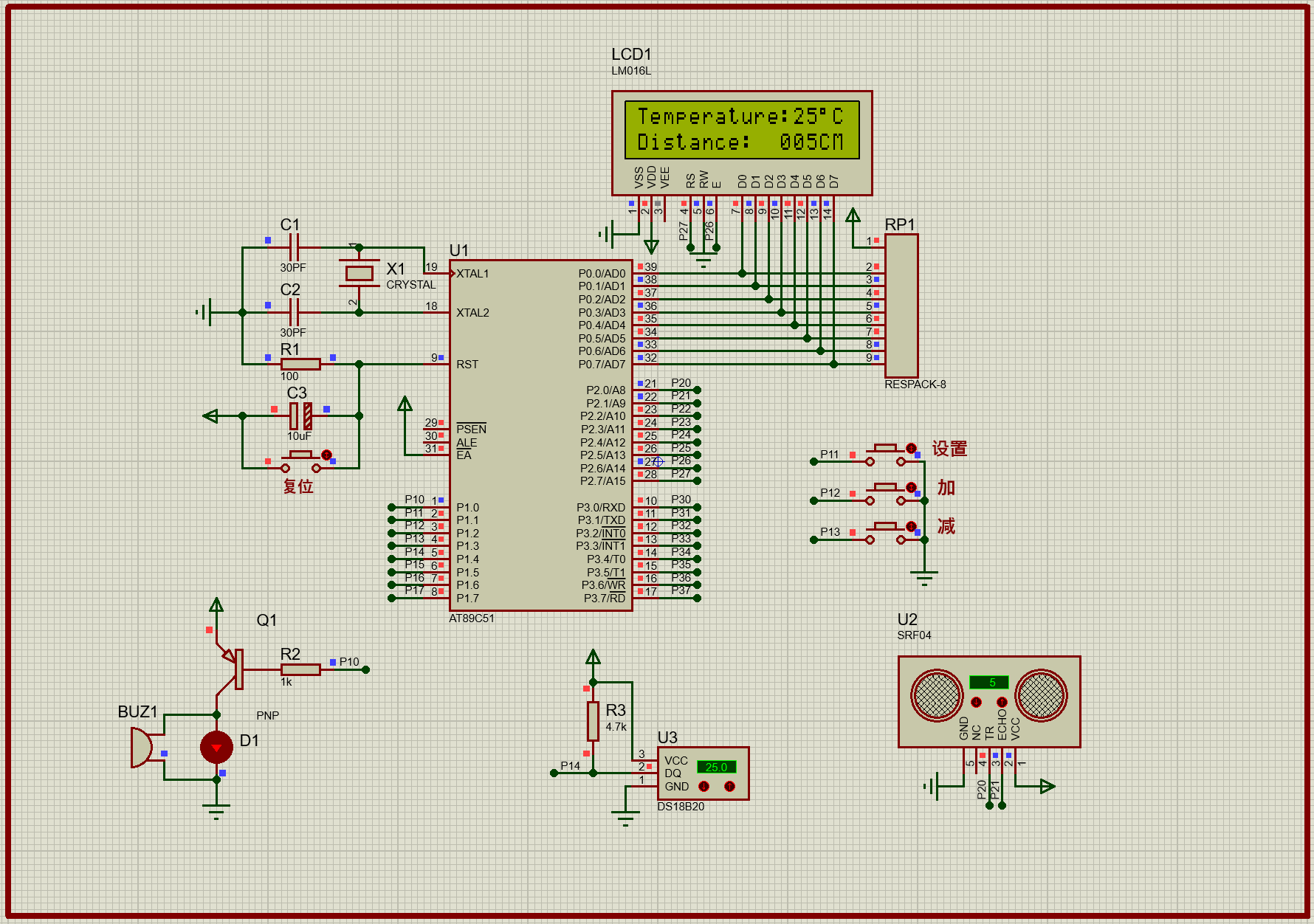

当实际距离超出设定阈值时启动声光报警：
