基于51单片机的12864温湿度检测报警系统(一)

1、简介
本设计基于51单片机的LCD12864温湿度报警系统。该设计使用ATC89C51单片机、DHT11传感器模块、LCD12864液晶显示屏模块以及报警模块,简单明了的实现可提要求。DHT11数字温湿度传感器把采集到的温湿度数据传给单片机,经过单片机的处理,准确的显示到液晶屏上。同时,手动设置温湿度的阈值,当实时温湿度超出阈值时,对应的风扇/水泵启动,蜂鸣器报警。

2、主要功能
a.通过LCD12864显示当前温湿度值及报警阈值,温度测量范围:0-99摄氏度。

b.通过独立按键设置温湿度报警阈值。

c.当温湿度超过阈值时,对应的风扇/水泵启动,蜂鸣器报警。

3、环境搭建
资料清单:C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本:Proteus8.6及以上版本
编译平台:Keil C51
编程语言:C语言

4、源程序
使用keil C51软件(内附安装包)实现程序编写与编译。

#include "dht11.h"
#include "intrins.h"
/************************dht11***************************/
//湿度  20-90%
//温度  0~50C
/************************dht11***************************/
void Delay20ms()		//@11.0592MHz 20ms延迟
{
	uchar i, j;

	i = 36;
	j = 217;
	do
	{
		while (--j);
	} while (--i);
}
void Delay30us()		//@11.0592MHz 30us延迟
{
	uchar i;

	i = 11;
	while (--i);
}
void Delay40us()		//@11.0592MHz  40us延迟
{
	uchar i;
	_nop_();
	i = 15;
	while (--i);
}
void dht11_rst(void)
{
	DHT11_IO = 0; //主机拉低总线 至少18ms以上
	Delay20ms();
	DHT11_IO = 1; //主机拉高总线 20~40us
	Delay30us();
}
char dht11_check(void)
{
	uint t = 0;
	while(DHT11_IO) //等待低电平出现
	{
		t++;
		_nop_();
		if(t > 1000)
			return -1;
	}
	t = 0;
	while (!DHT11_IO) //判断低电平的合法性 低电平时间 80us
	{
		t++;
		_nop_();
		if (t > 100)
		return -2;
	}
	t = 0;
	while (DHT11_IO) //判断高电平的合法性 低电平时间 80us
	{
		t++;
		_nop_();
		if(t > 100)
			return -3;
	}
	return 0;    //如果DHT11正常返回0,异常返回小于0
}
uchar dht11_Read_Byte(void) //读一字节数据
{
	uchar i;
	uint  t = 0;
	uchar dat = 0;
	for(i=0;i<8;i++)//高位先出  低位后出
	{
		while(!DHT11_IO)//等待50us低电平过去
		{
				t++;
				_nop_();
				if(t > 100 )
				return 0;
		}
		Delay40us();
		dat <<= 1;
		if (DHT11_IO == 1)
		 {
				dat |=  1;
				t = 0;
			while(DHT11_IO)
				{
						t++;
						_nop_();
						if(t > 100)
					return 0;
				}
		 }
	}
	return dat;
}

5、proteus8.6仿真

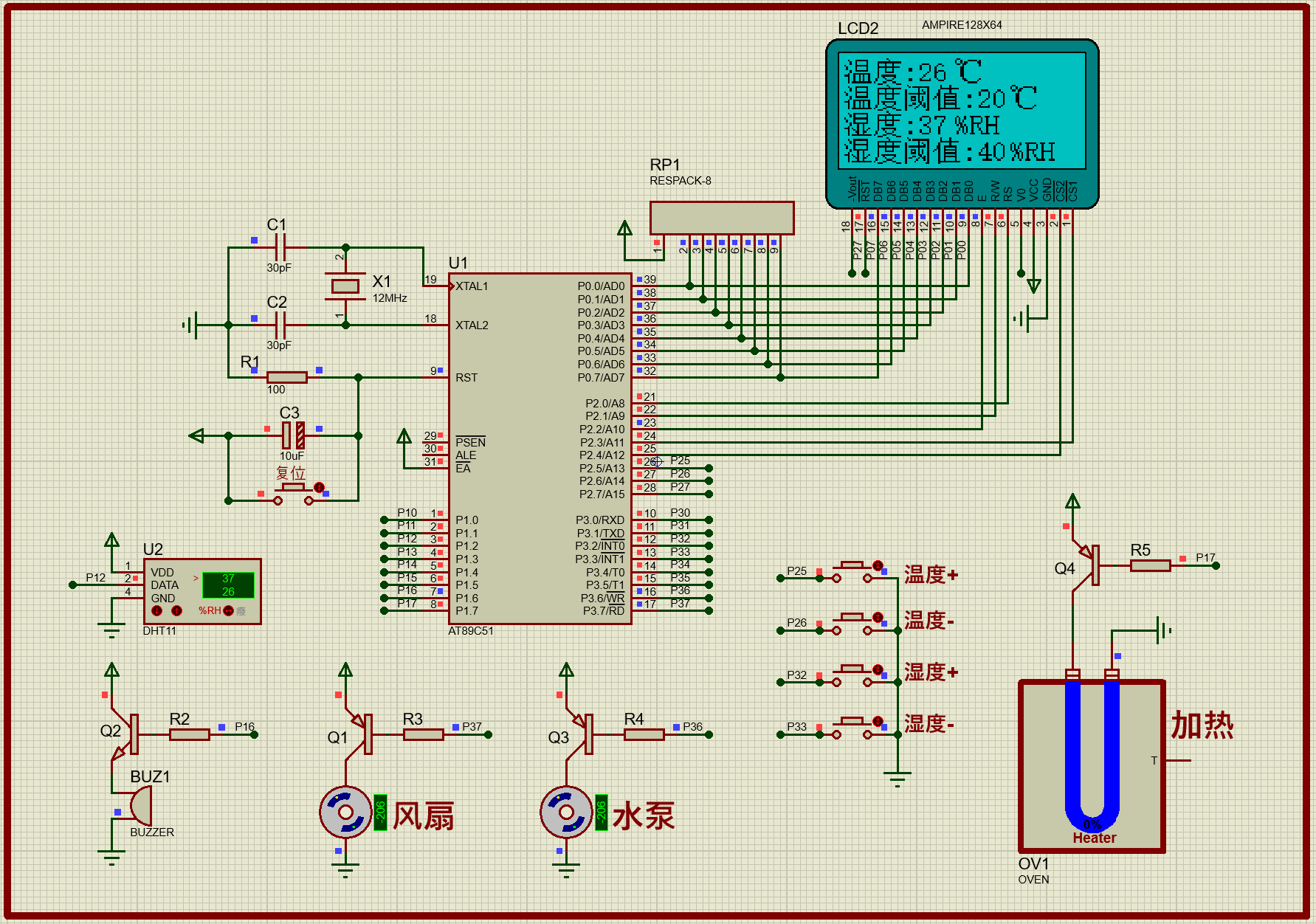

采用proteus8.6软件(内附安装包)实现仿真设计,如下图所示。proteus软件一般存在高低版本兼容问题,该仿真是通过proteus8.6导出的,所以请尽量使用proteus8.6打开文件,低于proteus8.6的版本不能够正常使用,高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
当前温湿度:
在这里插入图片描述
当温度高于阈值时,风扇启动开始散热:
在这里插入图片描述
当温度低于阈值时,电热丝开始加热:
在这里插入图片描述
当湿度高于阈值时,水泵关闭,蜂鸣器报警:
在这里插入图片描述
当湿度低于阈值时,水泵开始工作:
在这里插入图片描述

6、设计资料清单

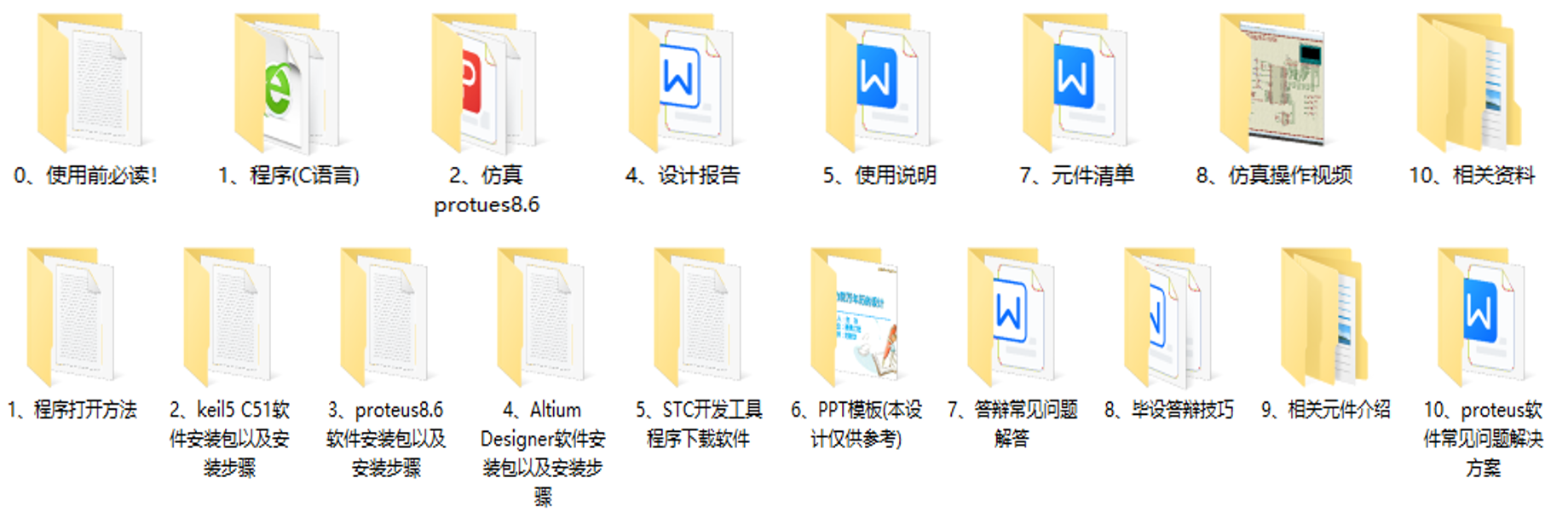

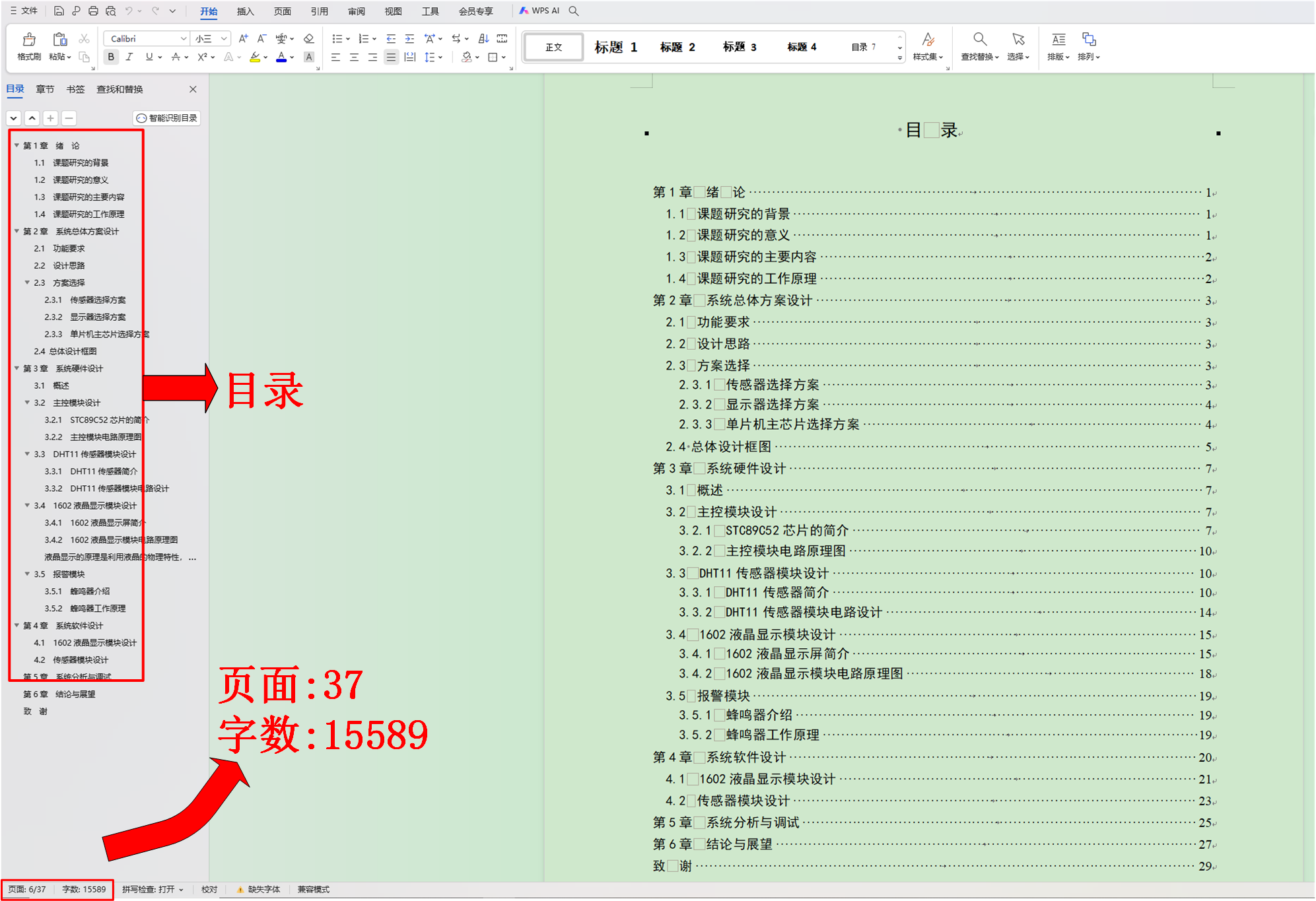

设计资料主要包括C程序+仿真+设计报告+使用说明+元件清单+操作视频等,设计报告主要包括硬件电路、软件设计、仿真调试等等,仅供参考。由于不定期更新,最新的资料包不一定与下面图片完全一致,但主要资料都有。
在这里插入图片描述
在这里插入图片描述

7、资料获取方式
FF02下载链接1:百度网盘(推荐)
FF02下载链接2:优快云免积分)
有偿,非诚勿扰🙏
