1、简介
一种基于51单片机的数字温度报警系统。该设计采用数字温度传感器DS18B20，此传感器读取被测量温度值并进行转换。将转换后的数据送到单片机处理，再通过LCD1602显示出来。同时，手动设置温度的上下限值，当实时温度超出时，对应的工作指示灯亮，蜂鸣器报警。

2、主要功能
a.通过LCD1602显示当前温度值，温度测量范围：0-99摄氏度。

b.通过独立按键设置温度上下限值，第一次按下设置键设置温度上限值，第二次按下设置键设置温度下限值，再按加减键就可以修改温度值。

c.当温度低于下限或高于上限温度时，蜂鸣器和LED灯同时报警。

3、环境搭建

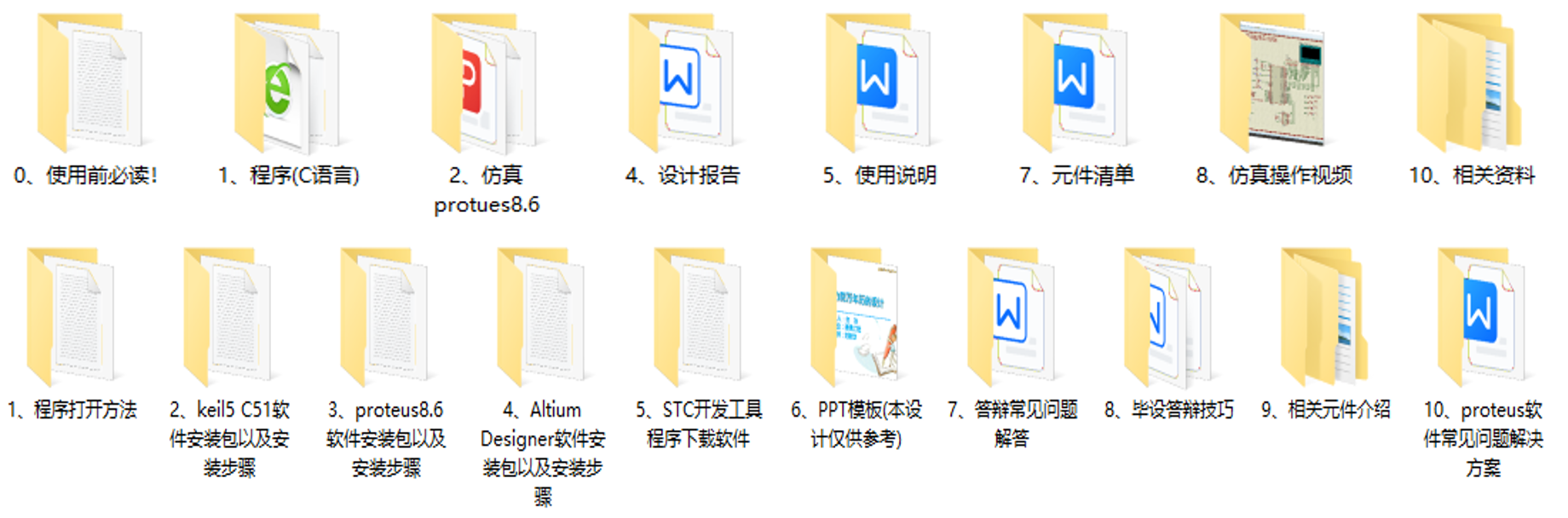

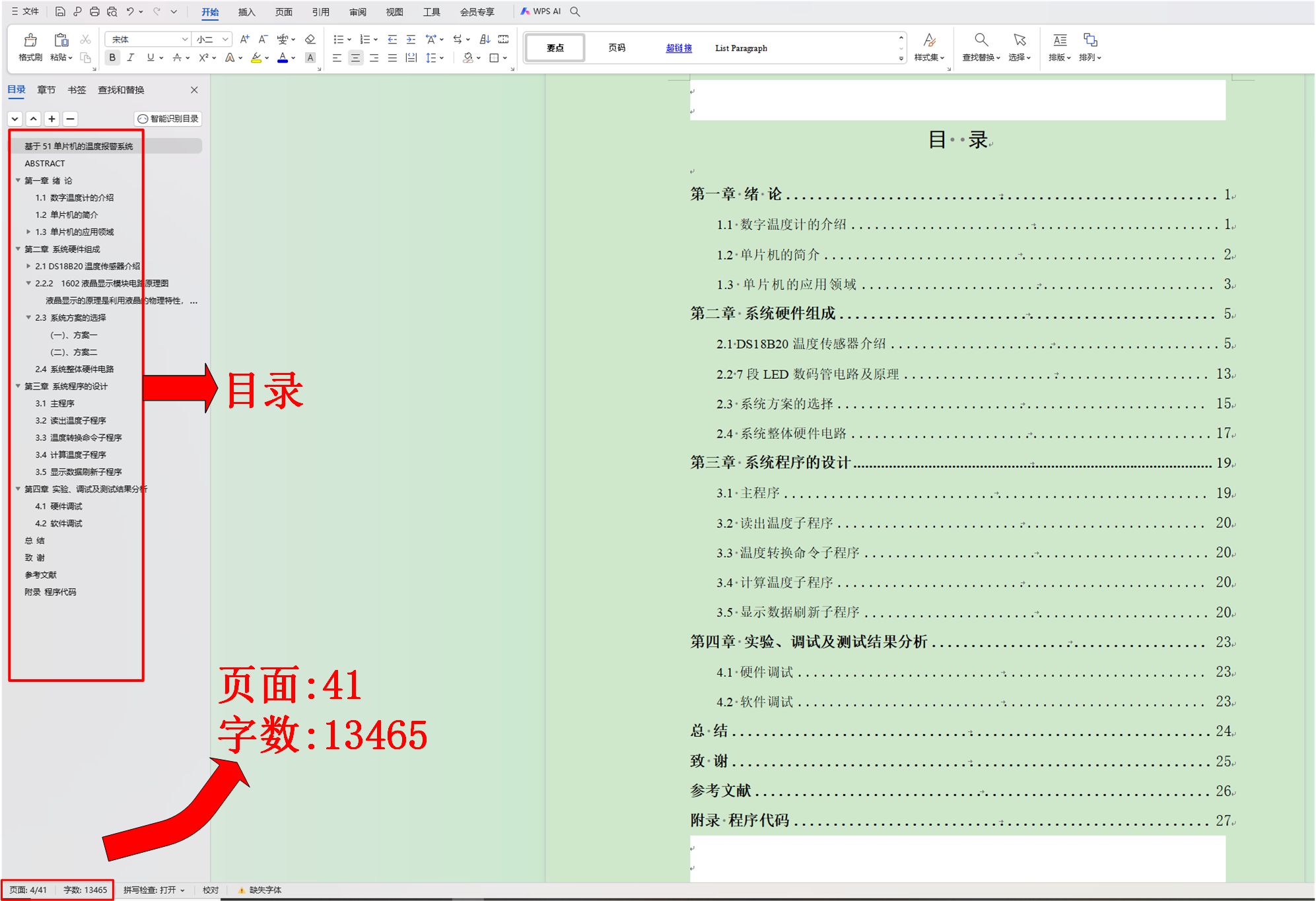

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件(内附安装包)实现程序编写与编译。

#include <reg51.h>
#define uint unsigned int
#define uchar unsigned char   	//宏定义
#define LCD1602 P0
sbit SET=P3^1;    			//定义调整键
sbit DEC=P3^2;    			//定义减少键
sbit ADD=P3^3;    			//定义增加键
sbit BUZZ=P3^6;    			//定义蜂鸣器
sbit ALAM=P1^2;				//定义灯光报警
sbit ALAM1=P1^4;
sbit DQ=P3^7;     			//定义DS18B20总线I/O
sbit RS = P2^7;
sbit EN = P2^6;
bit shanshuo_st;    			//闪烁间隔标志
bit beep_st;     				//蜂鸣器间隔标志
uchar x=0;      				//计数器

uchar code tab1[]={" Temper:   .  C "};
uchar code tab2[]={"TH:   C  TL:   C"};
uint c;
uchar Mode=0;     			//状态标志
signed char TH=30;  		//上限报警温度，默认值为30
signed char TL=20;   		//下限报警温度，默认值为20
//============================================================================================
//====================================DS18B20=================================================
//============================================================================================
/*****延时子程序*****/
void Delay_DS18B20(int num)
{
  while(num--) ;
}
void delay(uint xms)//延时函数，有参函数
{
	uint x,y;
	for(x=xms;x>0;x--)
	 for(y=110;y>0;y--);
}
/*****初始化DS18B20*****/
void Init_DS18B20(void)
{
  unsigned char x=0;
  DQ = 1;         //DQ复位
  Delay_DS18B20(8);    //稍做延时
  DQ = 0;         //单片机将DQ拉低
  Delay_DS18B20(80);   //精确延时，大于480us
  DQ = 1;         //拉高总线
  Delay_DS18B20(14);
  x = DQ;           //稍做延时后，如果x=0则初始化成功，x=1则初始化失败
  Delay_DS18B20(20);
}
/*****读一个字节*****/
unsigned char ReadOneChar(void)
{
  unsigned char i=0;
  unsigned char dat = 0;
  for (i=8;i>0;i--)
  {
    DQ = 0;     // 给脉冲信号
    dat>>=1;
    DQ = 1;     // 给脉冲信号
    if(DQ)
    dat|=0x80;
    Delay_DS18B20(4);
  }
  return(dat);
}
/*****写一个字节*****/
void WriteOneChar(unsigned char dat)
{
  unsigned char i=0;
  for (i=8; i>0; i--)
  {
    DQ = 0;
    DQ = dat&0x01;
    Delay_DS18B20(5);
    DQ = 1;
    dat>>=1;
  }
}

5、proteus8.6仿真

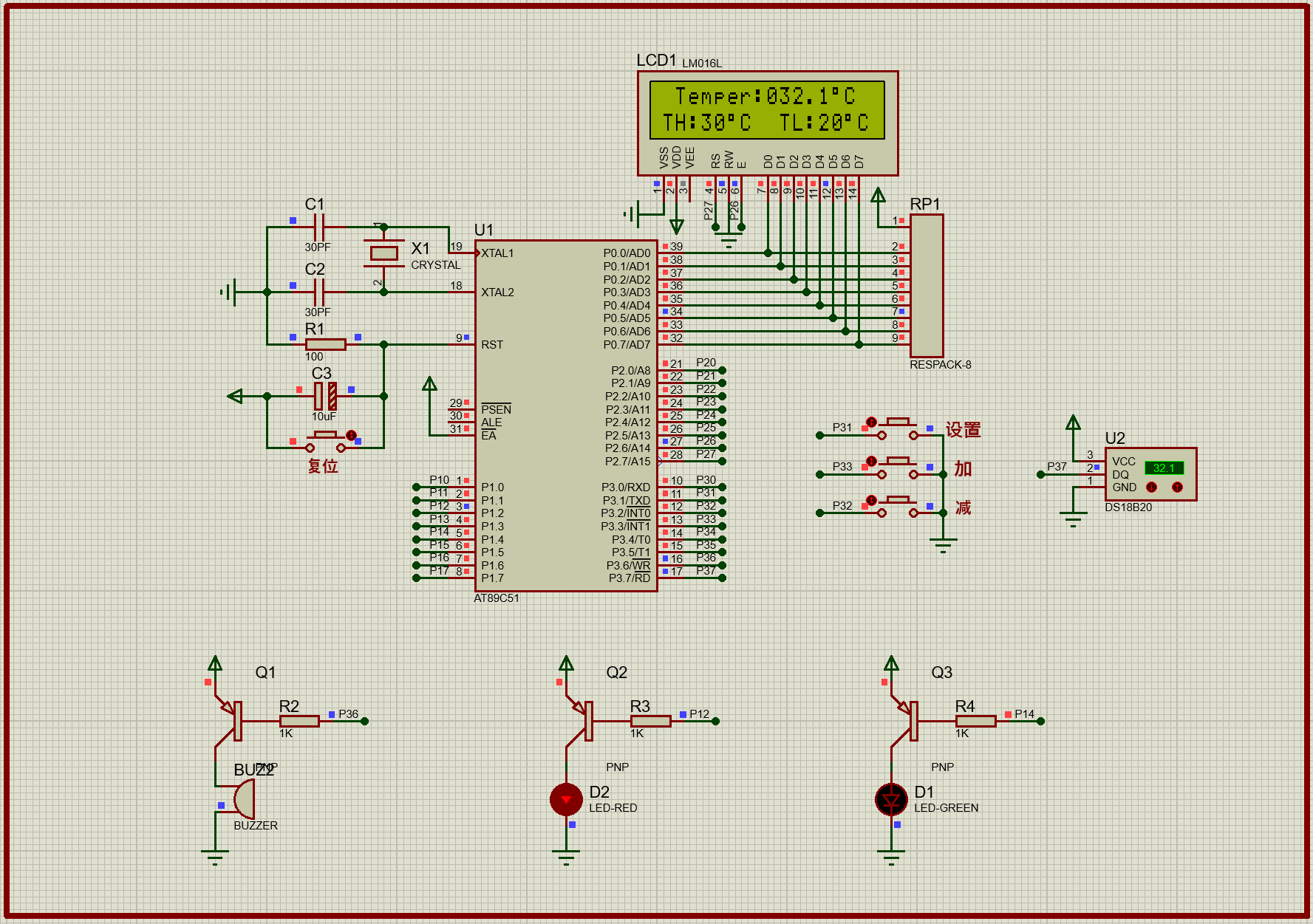

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
当前温度：
在这里插入图片描述
当温度高于上限时，蜂鸣器和LED灯报警：

当温度低于下限时，蜂鸣器和LED灯报警：
