基于51单片机的多功能篮球积分计时器设计(一)

原创已于 2025-06-08 22:07:05 修改 · 449 阅读

CC 4.0 BY-SA版权

文章标签：

于 2025-04-24 01:17:40 首次发布

1、简介
用AT89C51作为核心部件进行逻辑控制及信号产生的单片机技术和C语言编程设计的篮球比赛计时器。此篮球计时计分器在硬件方面主要采用AT89C51单片机作为主控核心，由独立按键、蜂鸣器、数码管显示屏显示。具有灵活方便、适用范围广的特点，基本能够满足实践需求。

2、主要功能
a.支持按键设置开始、暂停、24S倒计时复位、A队加减分、B队加减分、交换场地。

b.支持数码管显示A队、B队分数、比赛时间、24S倒计时。

c.支持比赛结束后蜂鸣器告警。

3、环境搭建

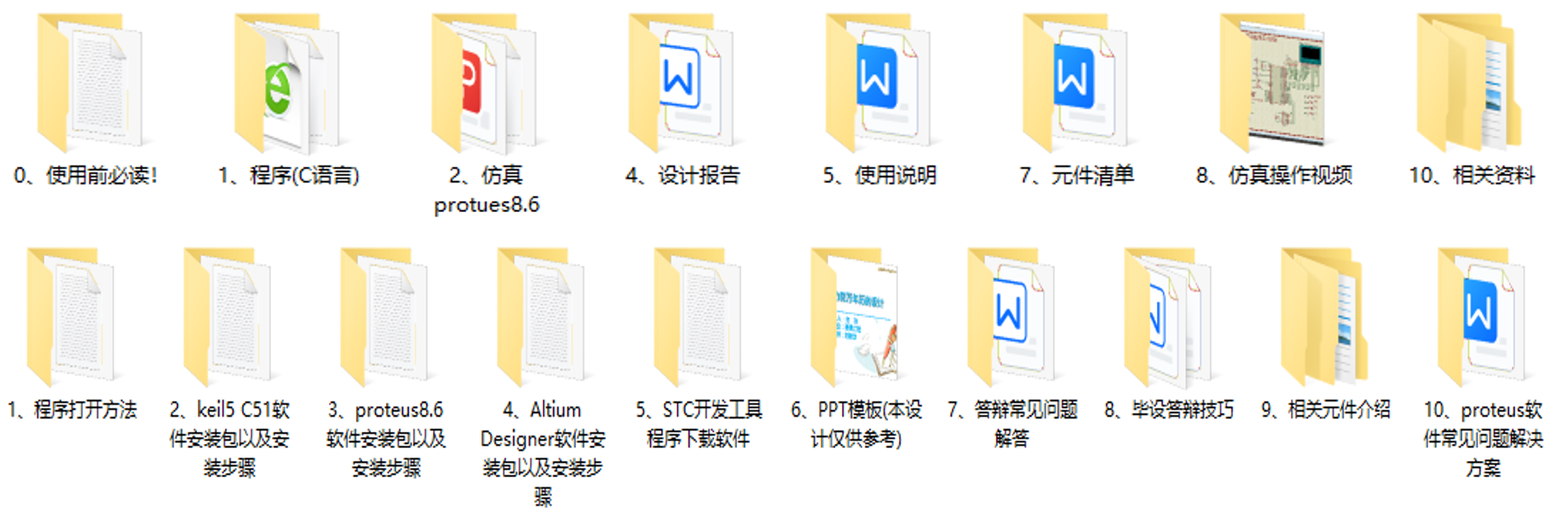

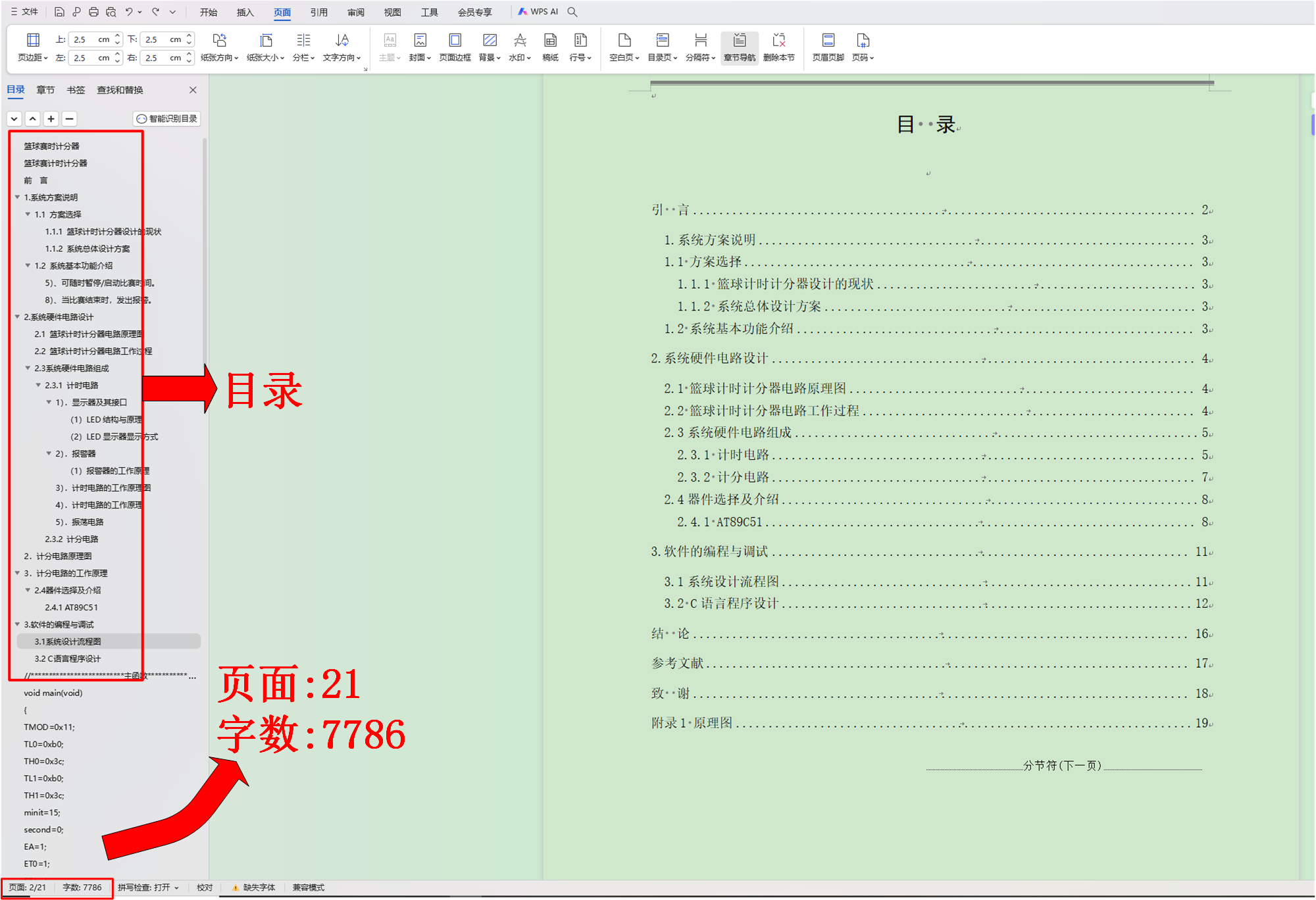

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件(内附安装包)实现程序编写与编译。

#include<reg51.h>
#define LEDData P0
unsigned char code LEDCode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
int minit,second,count,count1;        	//分，秒，计数器
char min=12,sec=0;
sbit add1=P1^0;						//甲对加分，每按一次加1分   /在未开始比赛时为加时间分
sbit dec1=P1^1;						//甲对减分，每按一次减1分	/在未开始比赛时为减时间分
sbit exchange=P1^2;					//交换场地
sbit add2=P1^3;						//乙对加分，每按一次加1分	/在未开始比赛时为加时间秒
sbit dec2=P1^4;						//乙对减分，每按一次减1分	/在未开始比赛时为减时间秒
sbit p24_sec=P1^5;
sbit secondpoint=P0^7;				//秒闪动点
sbit led1=P2^7;
sbit led2=P2^6;
sbit led3=P2^5;
sbit led4=P2^4;
sbit led5=P2^3;
sbit led6=P2^2;
sbit led7=P2^1;
sbit led8=P2^0;
sbit led9=P3^7;
sbit led10=P3^6;
sbit led11=P3^5;
sbit led12=P3^4;

sbit alam=P1^7;						//报警

bit  playon=0;						//比赛进行标志位，为1时表示比赛开始，计时开启
bit  timeover=0;					//比赛结束标志位，为1时表示时间已经完
bit  AorB=0;						//甲乙对交换位置标志位
bit  halfsecond=0;					//半秒标志位

unsigned int scoreA;				//甲队得分
unsigned int scoreB;				//乙队得分
char sec24=24;

void Delay5ms(void)
{
	unsigned int i;
	for(i=100;i>0;i--);
}
void Delay(void)
{
	unsigned int i;
	for(i=10000;i>0;i--);
}
void display(void)
{
//-----------显示时间分--------------
	LEDData=LEDCode[minit/10];
	led1=0;
	Delay5ms();
	led1=1;
	LEDData=LEDCode[minit%10];
	led2=0;
	Delay5ms();
	led2=1;
//-------------秒点闪动------------
	if(halfsecond==1)
		LEDData=0x7f;
	else
		LEDData=0xff;
	led2=0;
	Delay5ms();
	led2=1;
	secondpoint=0;
//-----------显示时间秒------------
	LEDData=LEDCode[second/10];
	led3=0;
	Delay5ms();
	led3=1;
	LEDData=LEDCode[second%10];
	led4=0;
	Delay5ms();
	led4=1;
//-----------显示1组的分数百位-------
	if(AorB==0)
		LEDData=LEDCode[scoreA/100];
	else
		LEDData=LEDCode[scoreB/100];
	led5=0;
	Delay5ms();
	led5=1;
//---------------显示1组分数的十位-----------
	if(AorB==0)
		LEDData=LEDCode[(scoreA%100)/10];
	else
		LEDData=LEDCode[(scoreB%100)/10];
	led6=0;
	Delay5ms();
	led6=1;

//---------------显示1组分数的个位-----------
	if(AorB==0)
		LEDData=LEDCode[scoreA%10];
	else
		LEDData=LEDCode[scoreB%10];
	led7=0;
	Delay5ms();
	led7=1;

//-----------显示2组分数的百位-------
	if(AorB==1)
		LEDData=LEDCode[scoreA/100];
	else
		LEDData=LEDCode[scoreB/100];
	led8=0;
	Delay5ms();
	led8=1;
//-----------显示2组分数的十位-----------
	if(AorB==1)
		LEDData=LEDCode[(scoreA%100)/10];
	else
		LEDData=LEDCode[(scoreB%100)/10];
	led9=0;
	Delay5ms();
	led9=1;

//-----------显示2组分数的个位-----------
	if(AorB==1)
		LEDData=LEDCode[scoreA%10];
	else
		LEDData=LEDCode[scoreB%10];
	led10=0;
	Delay5ms();
	led10=1;

5、proteus8.6仿真

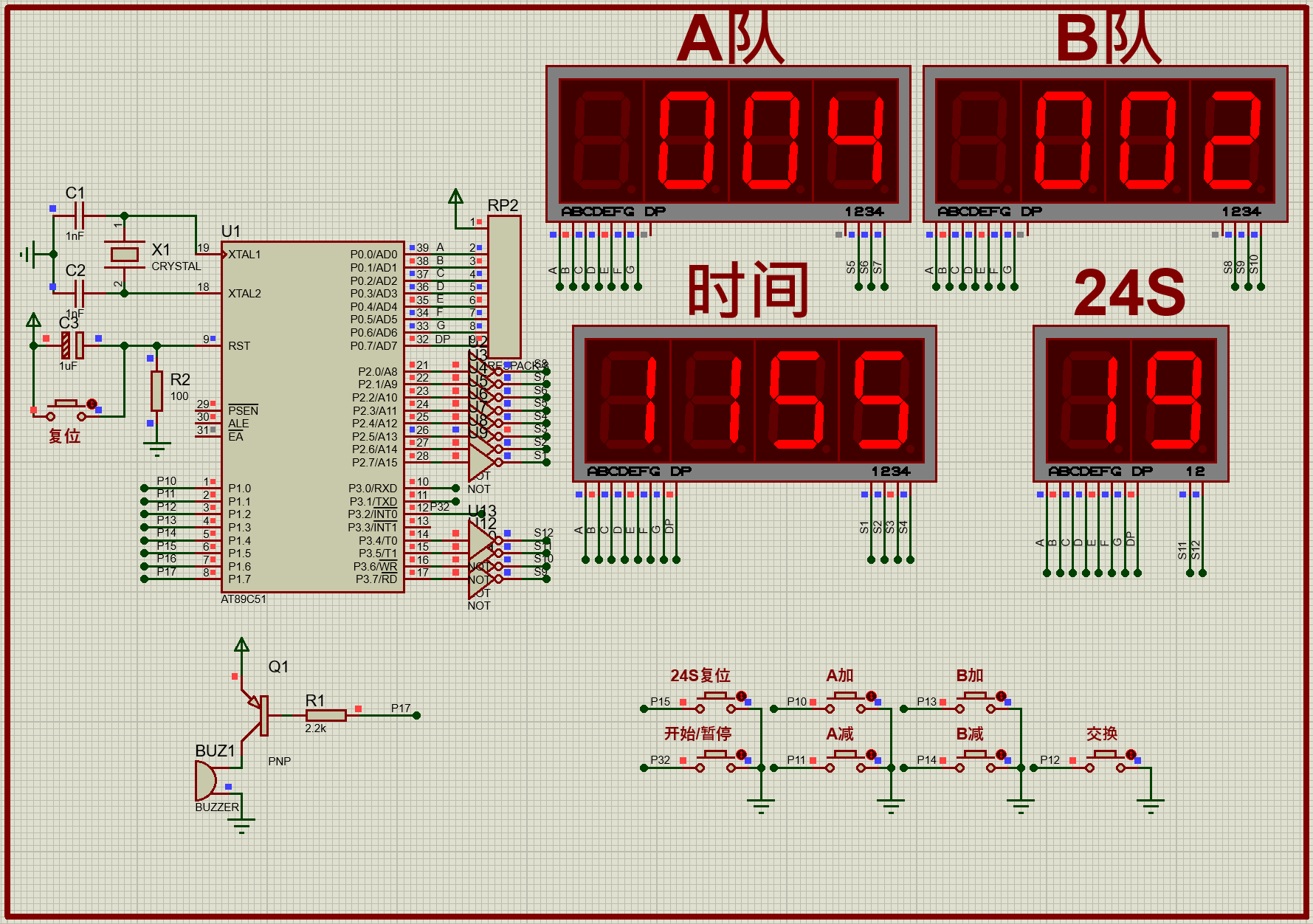

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
开始：
在这里插入图片描述
加分：
