FlinkSQL行级权限解决方案及源码

FlinkSQL的行级权限解决方案及源码，支持面向用户级别的行级数据访问控制，即特定用户只能访问授权过的行，隐藏未授权的行数据。此方案是实时领域Flink的解决方案，类似离线数仓Hive中Ranger Row-level Filter方案。

源码地址: https://github.com/HamaWhiteGG/flink-sql-security

注: 此方案已产品化集成到实时计算平台Dinky，欢迎试用。

一、基础知识

1.1 行级权限

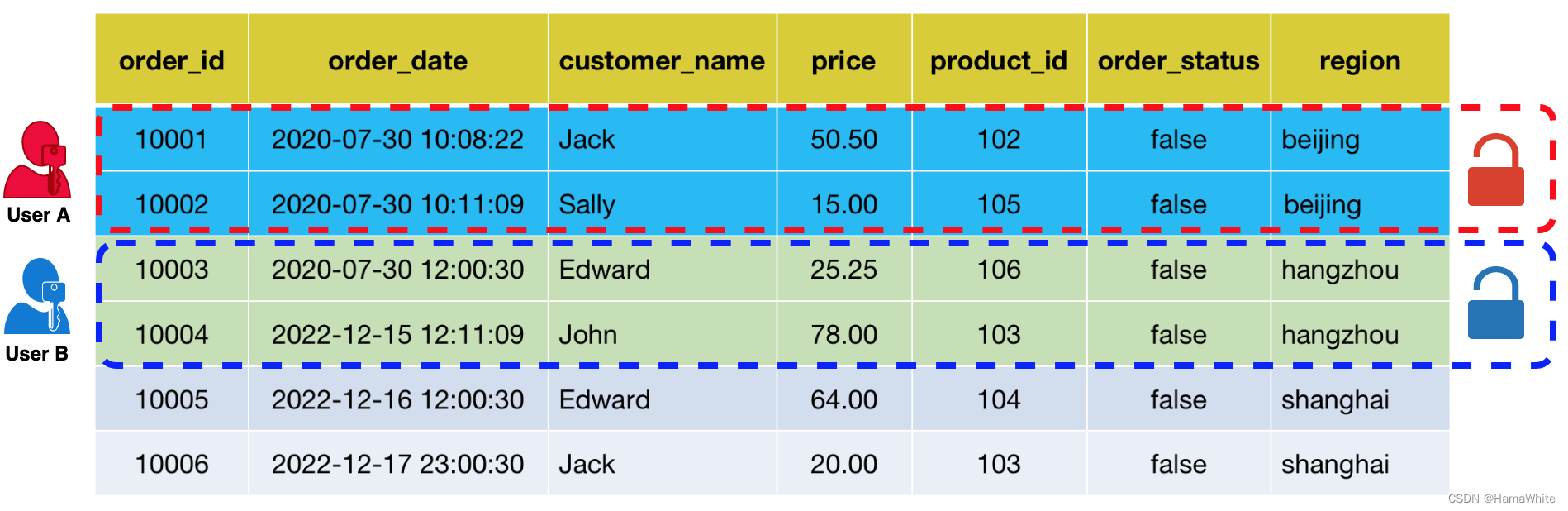

行级权限即横向数据安全保护，可以解决不同人员只允许访问不同数据行的问题。例如针对订单表，用户A只能查看到北京区域的数据，用户B只能查看到杭州区域的数据。

1.2 业务流程

1.2.1 设置行级权限

管理员配置用户、表、行级权限条件，例如下面的配置。

序号	用户名	表名	行级权限条件
1	用户A	orders	region = ‘beijing’
2	用户B	orders	region = ‘hangzhou’

1.2.2 用户查询数据

用户在系统上查询orders表的数据时，系统在底层查询时会根据该用户的行级权限条件来自动过滤数据，即让行级权限生效。

当用户A和用户B在执行下面相同的SQL时，会查看到不同的结果数据。

SELECT * FROM orders;

用户A查看到的结果数据是:

order_id	order_date	customer_name	price	product_id	order_status	region
10001	2020-07-30 10:08:22	Jack	50.50	102	false	beijing
10002	2020-07-30 10:11:09	Sally	15.00	105	false	beijing

注: 系统底层最终执行的SQL是: SELECT * FROM orders WHERE region = 'beijing'。

用户B查看到的结果数据是:

order_id	order_date	customer_name	price	product_id	order_status	region
10003	2020-07-30 12:00:30	Edward	25.25	106	false	hangzhou
10004	2022-12-15 12:11:09	John	78.00	103	false	hangzhou

注: 系统底层最终执行的SQL是: SELECT * FROM orders WHERE region = 'hangzhou' 。

1.3 组件版本

组件名称	版本	备注
Flink	1.16.0
Flink-connector-mysql-cdc	2.3.0

二、Hive行级权限解决方案

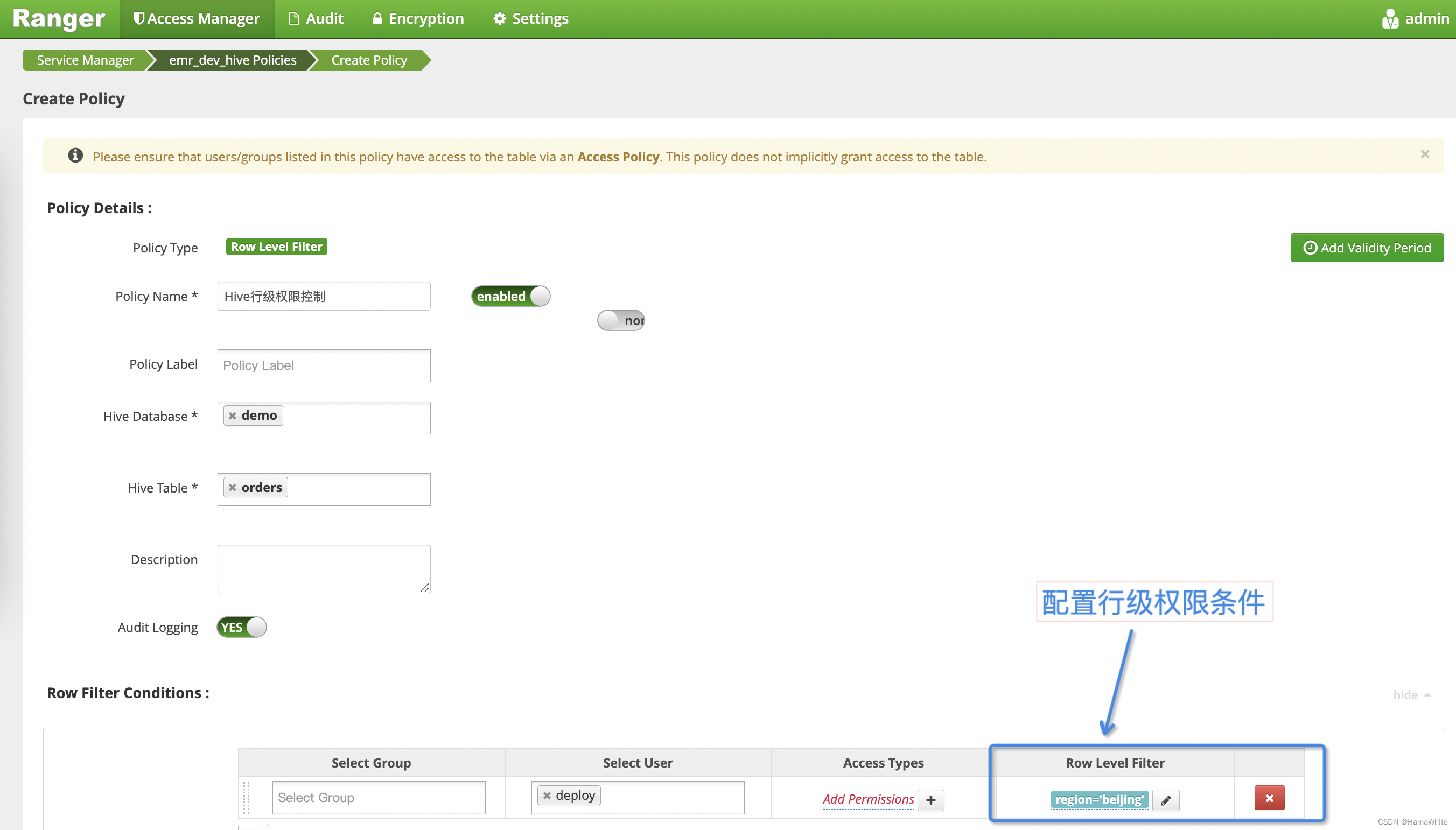

在离线数仓工具Hive领域，由于发展多年已有Ranger来支持表数据的行级权限控制，详见参考文献[2]。下图是在Ranger里配置Hive表行级过滤条件的页面，供参考。

但由于Flink实时数仓领域发展相对较短，Ranger还不支持FlinkSQL，以及要依赖Ranger会导致系统部署和运维过重，因此开始自研实时数仓的行级权限解决工具。

三、FlinkSQL行级权限解决方案

3.1 解决方案

3.1.1 FlinkSQL执行流程

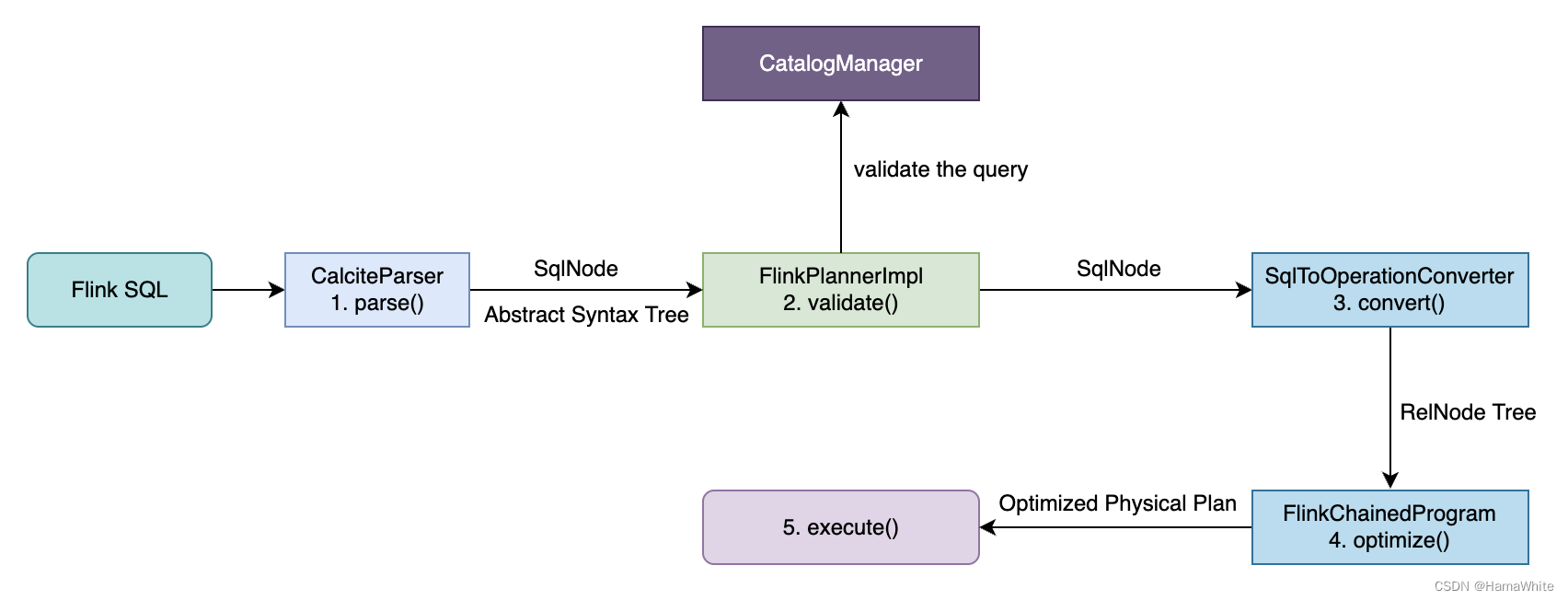

可以参考作者文章[FlinkSQL字段血缘解决方案及源码]，本文根据Flink1.16修正和简化后的执行流程如下图所示。

在CalciteParser.parse()处理后会得到一个SqlNode类型的抽象语法树(Abstract Syntax Tree，简称AST)，本文会在Parse阶段，通过组装行级过滤条件生成新的AST来实现行级权限控制。

3.1.2 Calcite对象继承关系

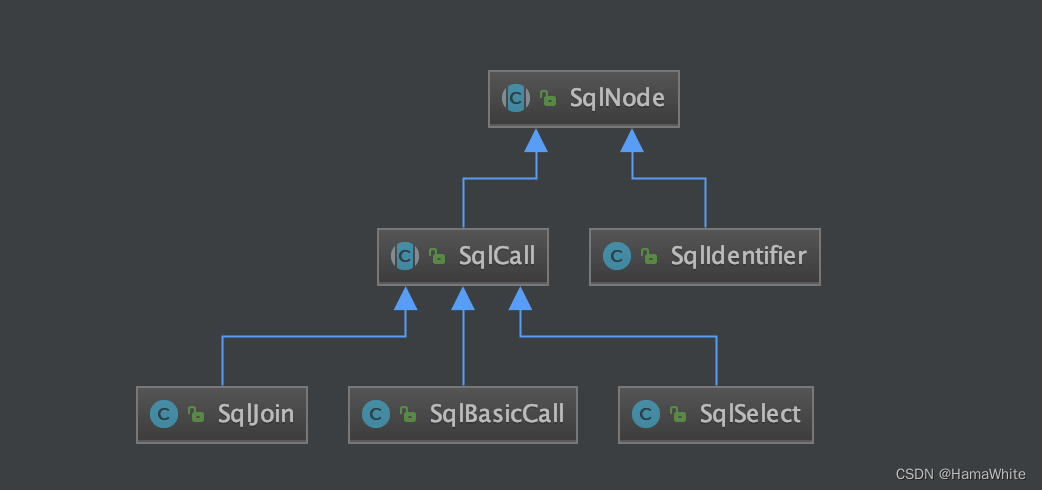

下面章节要用到Calcite中的SqlNode、SqlCall、SqlIdentifier、SqlJoin、SqlBasicCall和SqlSelect等类，此处进行简单介绍以及展示它们间继承关系，以便读者阅读本文源码。

序号	类	介绍
1	SqlNode	A SqlNode is a SQL parse tree.
2	SqlCall	A SqlCall is a call to an SqlOperator operator.
3	SqlIdentifier	A SqlIdentifier is an identifier, possibly compound.
4	SqlJoin	Parse tree node representing a JOIN clause.
5	SqlBasicCall	Implementation of SqlCall that keeps its operands in an array.
6	SqlSelect	A SqlSelect is a node of a parse tree which represents a select statement.

3.1.3 解决思路

在Parser阶段，如果执行的SQL包含对表的查询操作，则一定会构建Calcite SqlSelect对象。因此限制表的行级权限，只要在构建Calcite SqlSelect对象时对Where条件进行拦截即可，而不需要解析用户执行的各种SQL来查找配置过行级权限条件约束的表。

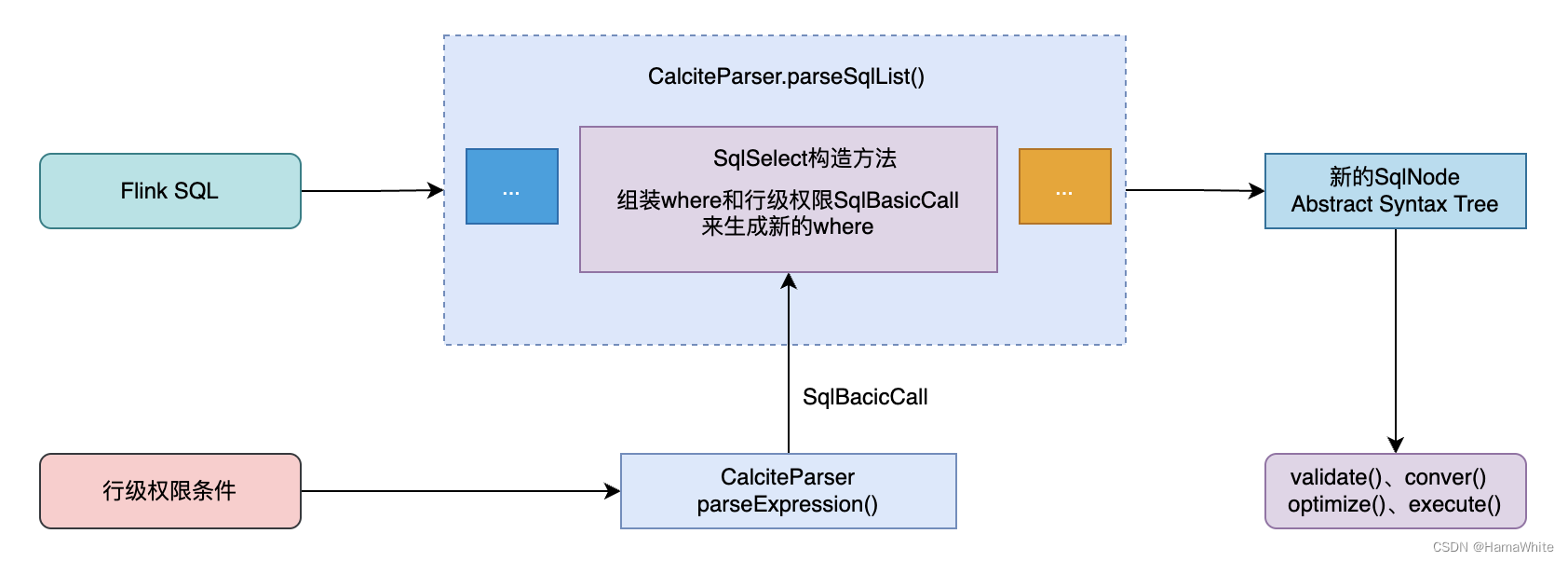

在SqlSelect对象构造Where条件时，要通过执行用户和表名来查找配置的行级权限条件，系统会把此条件用CalciteParser提供的parseExpression(String sqlExpression)方法解析生成一个SqlBacicCall再返回。然后结合用户执行的SQL和配置的行级权限条件重新组装Where条件，即生成新的带行级过滤条件Abstract Syntax Tree，最后基于新的AST再执行后续的Validate、Convert、Optimize和Execute阶段。

以上整个过程对执行SQL的用户都是透明和无感知的，还是调用Flink自带的TableEnvironment.executeSql(String statement)方法即可。

注: 要通过技术手段把执行用户传递到Calcite SqlSelect中。

3.2 重写SQL

主要在org.apache.calcite.sql.SqlSelect的构造方法中完成。

3.2.1 主要流程

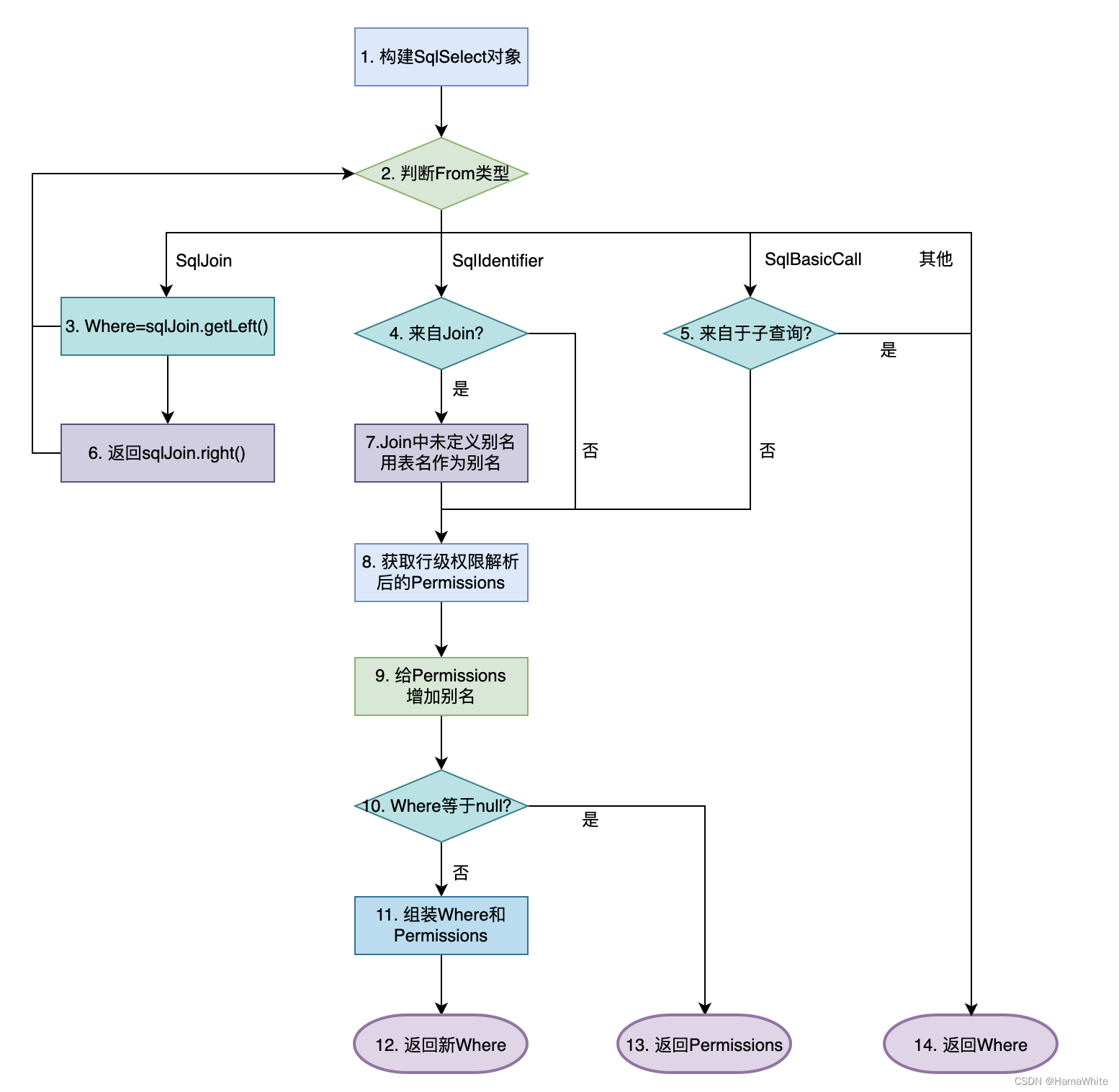

主流程如下图所示，根据From的类型进行不同的操作，例如针对SqlJoin类型，要分别遍历其left和right节点，而且要支持递归操作以便支持三张表及以上JOIN；针对SqlIdentifier类型，要额外判断下是否来自JOIN，如果是的话且JOIN时且未定义表别名，则用表名作为别名；针对SqlBasicCall类型，如果来自于子查询，说明已在子查询中组装过行级权限条件，则直接返回当前Where即可，否则分别取出表名和别名。

然后再获取行级权限条件解析后生成SqlBacicCall类型的Permissions，并给Permissions增加别名，最后把已有Where和Permissions进行组装生成新的Where，来作为SqlSelect对象的Where约束。

上述流程图的各个分支，都会在下面的用例测试章节中会举例说明。

3.2.2 核心源码

核心源码位于SqlSelect中新增的addCondition()、addPermission()、buildWhereClause()三个方法，下面只给出控制主流程addCondition()的源码。

/**
 * The main process of controlling row-level permissions
 */
private SqlNode addCondition(SqlNode from, SqlNode where, boolean fromJoin) {


    if (from instanceof SqlIdentifier) {


        String tableName = from.toString();
        // the table name is used as an alias for join
        String tableAlias = fromJoin ? tableName : null;
        return addPermission(where, tableName, tableAlias);
    } else if (from instanceof SqlJoin) {


        SqlJoin sqlJoin = (SqlJoin) from;
        // support recursive processing, such as join for three tables, process left sqlNode
        where = addCondition(sqlJoin.getLeft(), where, true);
        // process right sqlNode
        return addCondition(sqlJoin.getRight(), where, true
