第二十讲 图表基础

一、认识图表中的元素







 关于Excel中内容收缩会使图片大小改变的问题，怎样改使其随内容收缩而消失

右键图片->设置图片格式->属性->大小和位置随单元格而变



二、创建并美化柱形图



常规的调整：

 选择要制作图表的表格->插入->选择图表样式->图表设计：详细调整

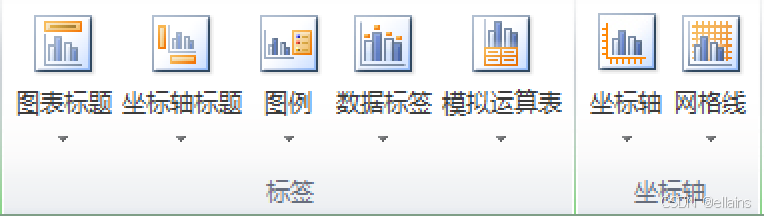

设置标题格式、坐标轴、坐标轴标题、数据标签、数据表（模拟运算表）等：添加图表元素

其实套路都相似



1、了解主次坐标轴的概念



 选择要修改格式的数据（不好选可在系列格式中修改）：右键设置数据系列格式->第三个图案->选择系列绘制在次坐标轴



 将次坐标轴改为折线图：选择数据右键->更改数据图表类型



 如何设置数据标记：设置数据系列格式->填充与线条->标记->数据标记选项->自动

对应的数据部分于是有点标记



 后续改色不仅要改标签，还要改标签线颜色

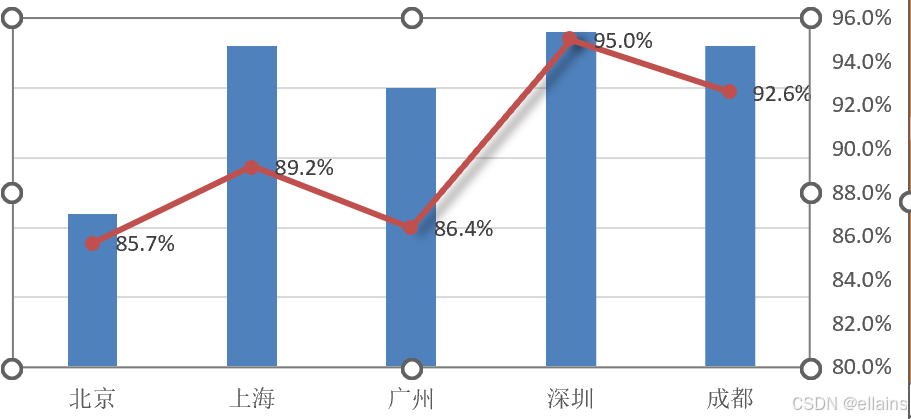

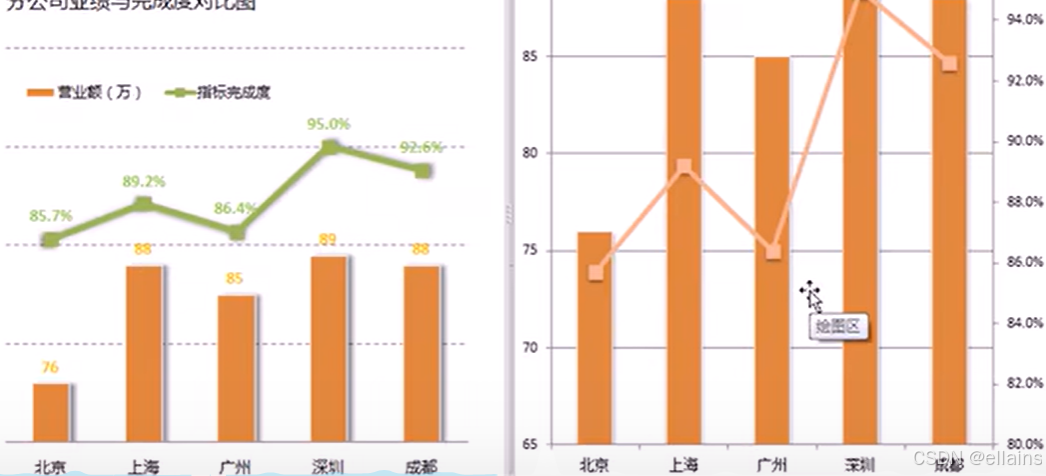

2、制作折线与柱形符合图表

怎样将右图改成左图

 修改纵轴坐标刻度：右键坐标轴选项->设置边界 最小值和最大值（左侧坐标最大值改大，使橙色柱形图视觉上变矮）





看着玩吧…版本差太大了很绝望…

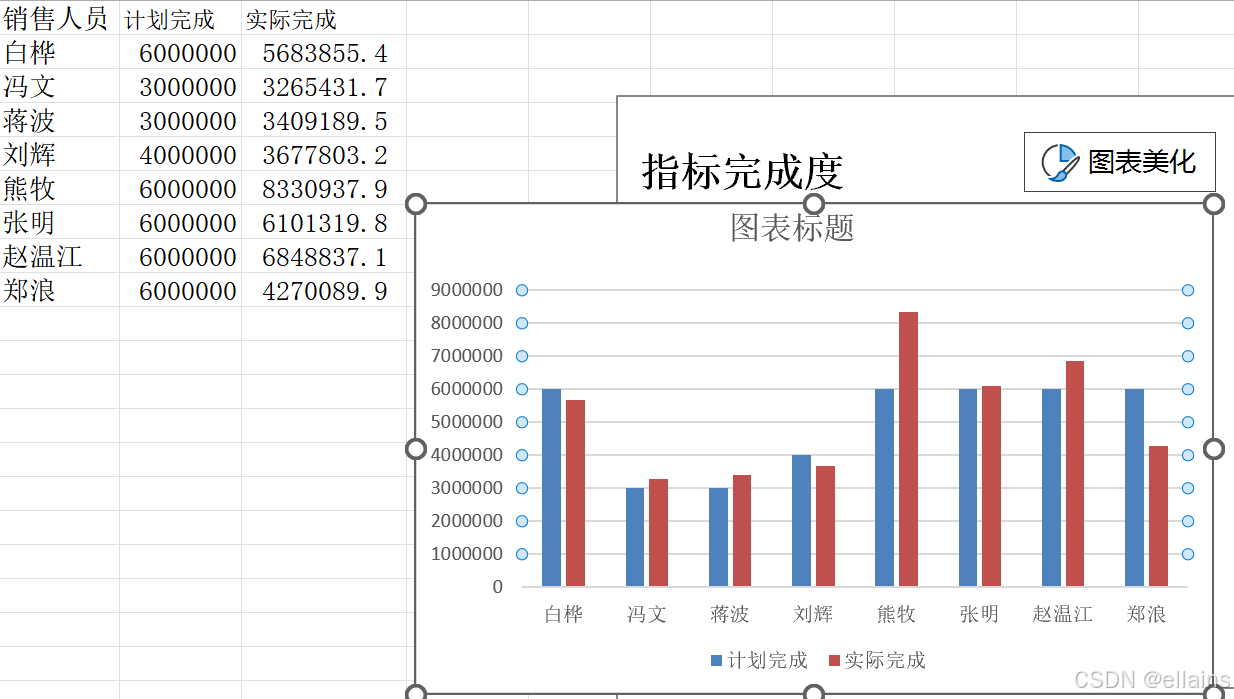

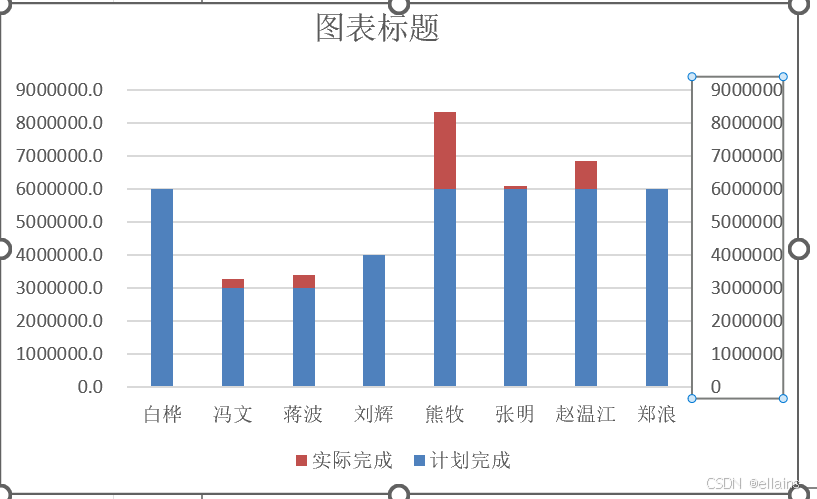

3、制作计划与实际对比图

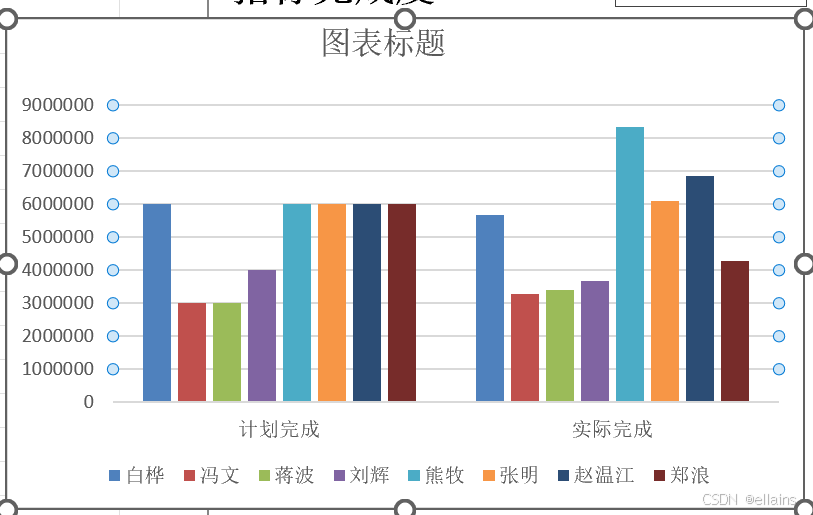

 切换行列：用行来生成系列，列来生成组

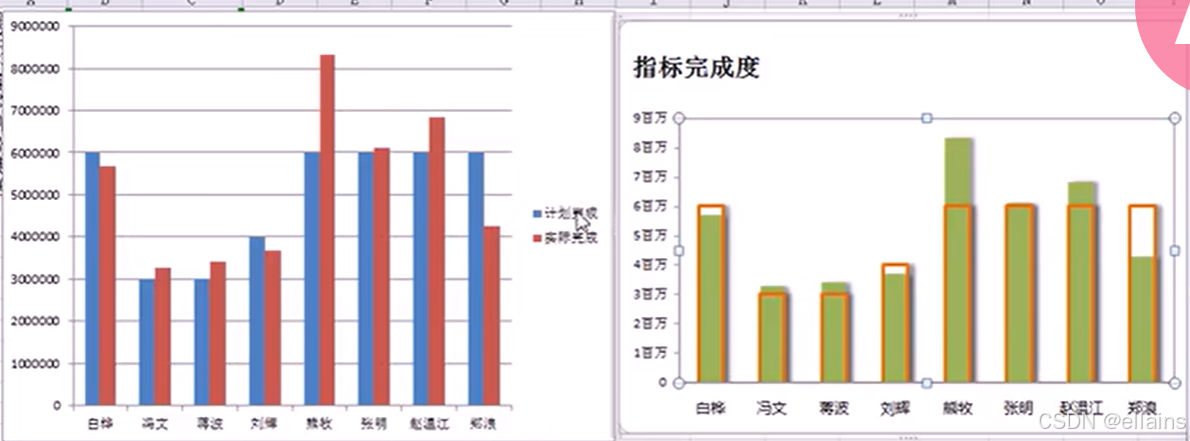

怎么将左图变为右图

 将计划完成放在次坐标轴上：右键蓝色部分设置数据系列格式->次坐标轴



 要做成对比图，两边坐标轴变化需一致：设置坐标轴样式修改最大值

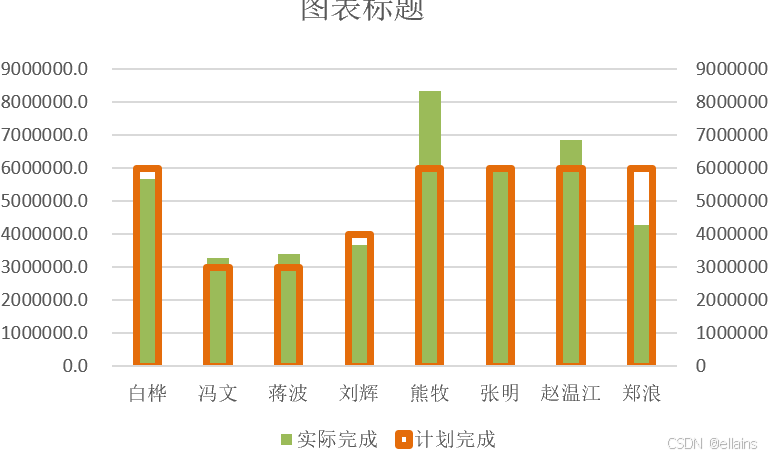

 将计划完成数据系列设置为无填充，边框填充设为实线，宽度可适当加粗（3磅）

将实际完成填充设置尾纯色填充，改颜色

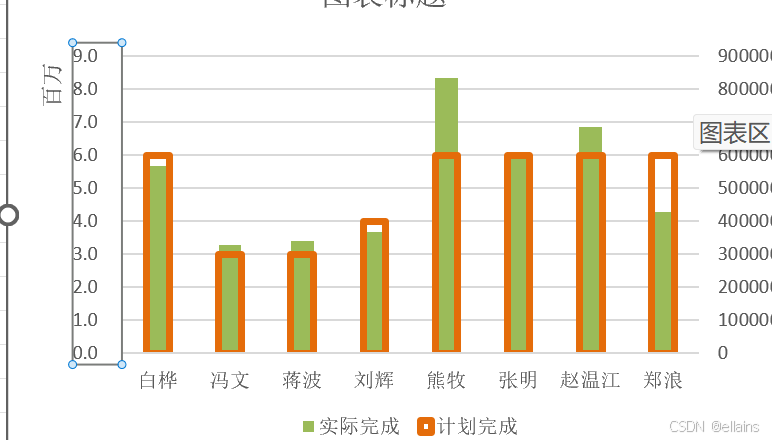

坐标刻度怎么修改单位：修改坐标轴格式->显示单位：百万

下节课讲怎么修改成样本图格式：坐标显示x百万

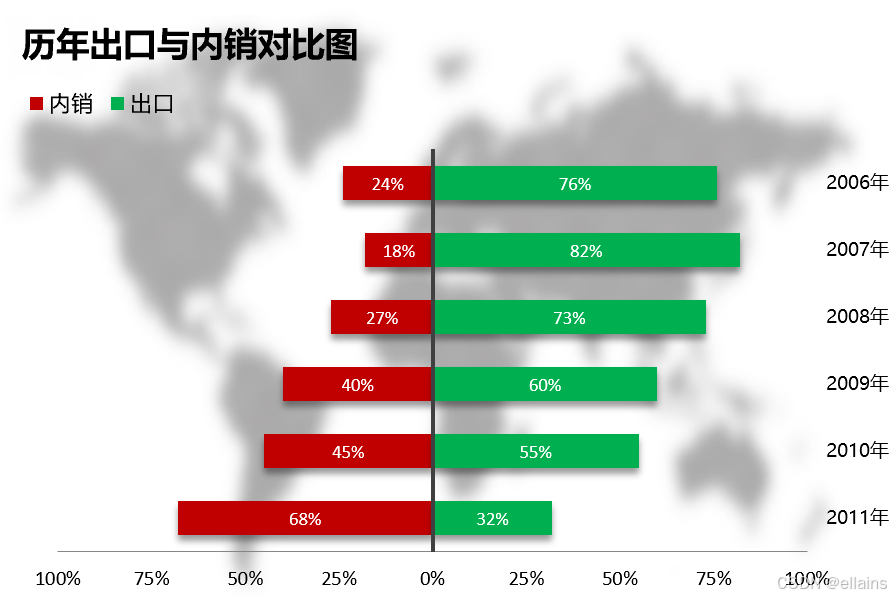

4、制作双向柱形图

下次课讲



三、图表通用设置

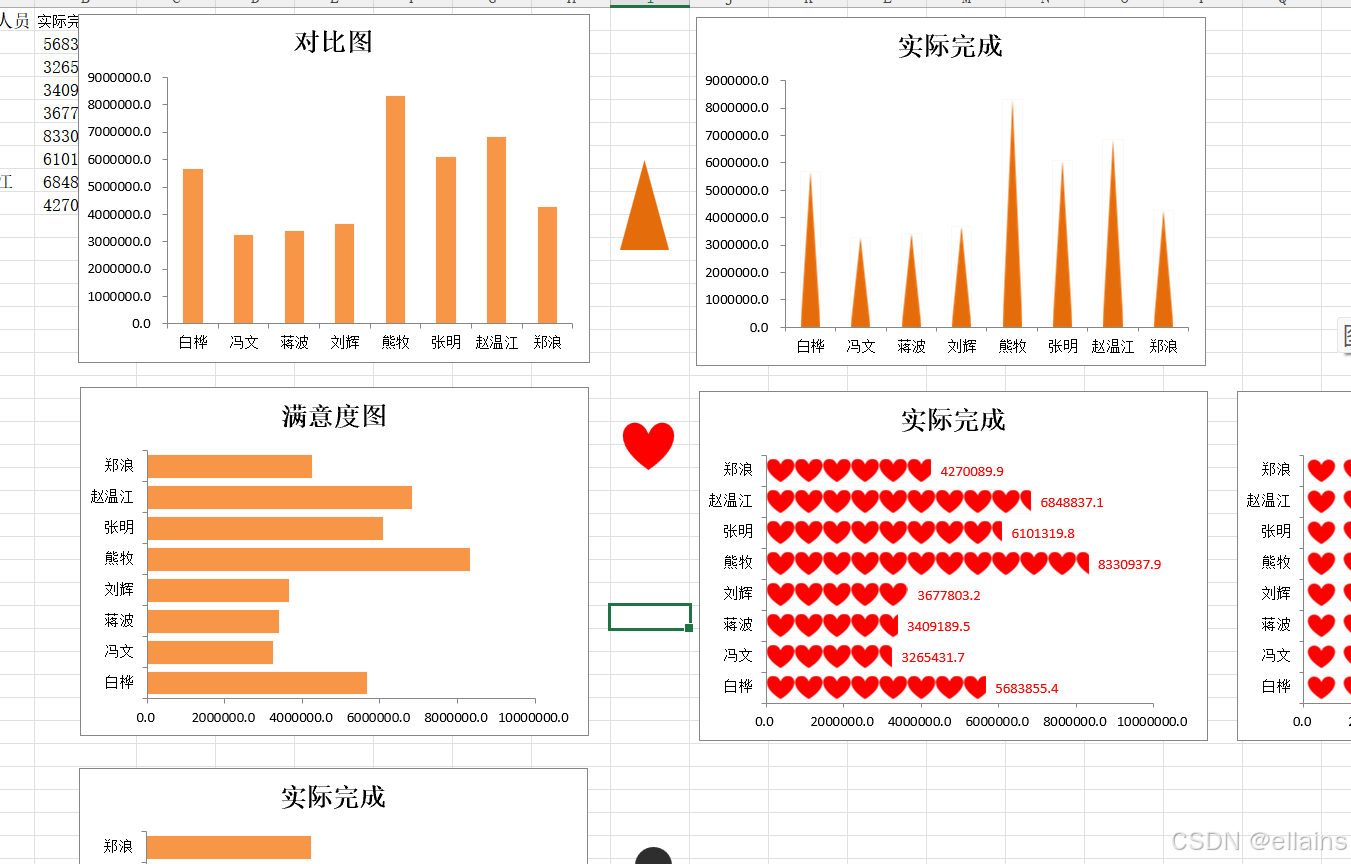

1、利用复制粘贴更改数据系列显示样式

 怎么修改

直接插入三角形状，设置形状格式

将设置好的图形ctrl+c，再点击做好的图表柱形ctrl+v即可

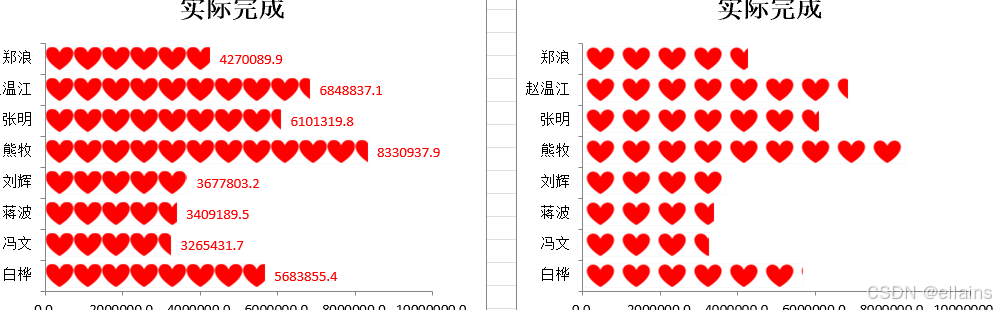

 心形这种直接ctrl+v会变成单个拉伸，如何转化为图上格式？

将填充形式设置为层叠填充而不是拉伸



 如何将间距设大？



再插入比心形稍微大一点的矩形，设置为无填充，将其与心形叠在一起

 如何将两个对象同时选上：点击心形，再按住ctrl键选上矩形，这样两个都选上了/或者查找和选择->选择对象->框选两个->右键，组合

再ctrl+c，ctrl+v



2、巧用图表模版

以后做完图后很满意的话可以另存为模板，以后作图表插入->图表->模板可以直接用
