np.meshgrid()与网络表格

数组是如何绘制表格的？

我们先将两个数组传入np.meshgrid()，查看该函数是如何绘制网格的。

import numpy as np

x = np.linspace(-2, 2, 5)
y = np.linspace(-2, 2, 5)

X, Y = np.meshgrid(x, y)
Z = X**2 + Y**2 - 1

print("X显示：","\n",X)
print("Y显示：","\n",Y)

输出的结果是：

X显示：
 [[-2. -1.  0.  1.  2.]
 [-2. -1.  0.  1.  2.]
 [-2. -1.  0.  1.  2.]
 [-2. -1.  0.  1.  2.]
 [-2. -1.  0.  1.  2.]]
Y显示：
 [[-2. -2. -2. -2. -2.]
 [-1. -1. -1. -1. -1.]
 [ 0.  0.  0.  0.  0.]
 [ 1.  1.  1.  1.  1.]
 [ 2.  2.  2.  2.  2.]]

通过观察我们发现，经过X, Y = np.meshgrid(x, y)操作，它将我们的x数据纵向复制了5份，而将Y 转置之后横向复制了5份。

分别绘制X和Y图像

import matplotlib.pyplot as plt
import numpy as np

x = np.linspace(-2, 2, 5)
y = np.linspace(-2, 2, 5)

X, Y = np.meshgrid(x, y)
Z = X**2 + Y**2 - 1

print("X显示：","\n",X)
print("Y显示：","\n",Y)
plt.figure()
plt.plot(X, Y, color='red',marker='*',linestyle='--')
plt.grid(True)

X, Y = np.meshgrid(x, y,indexing='ij')
Z = X**2 + Y**2 - 1
plt.figure()
plt.plot(X, Y, color='red',marker='*',linestyle='--')
plt.grid(True)
plt.show()

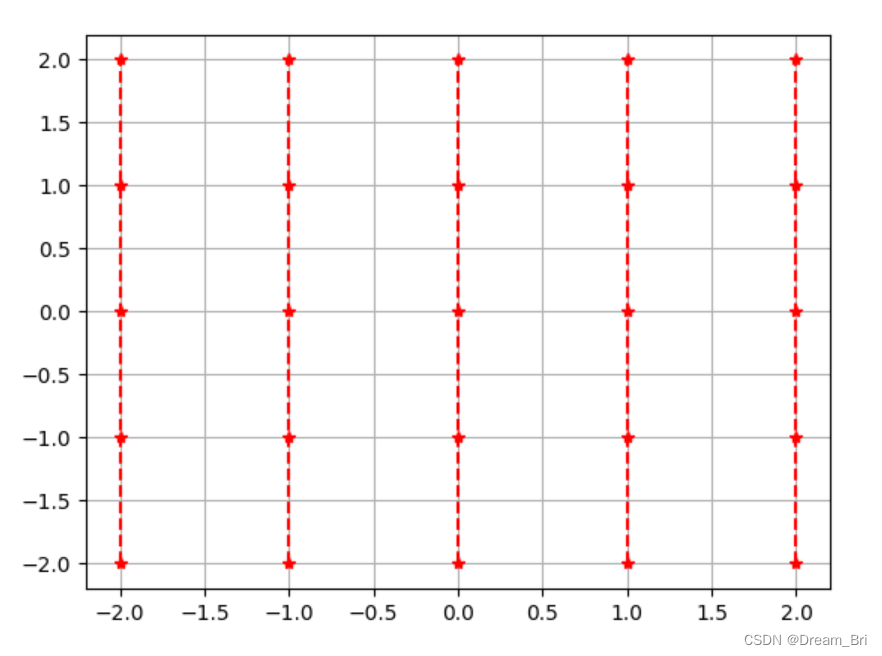

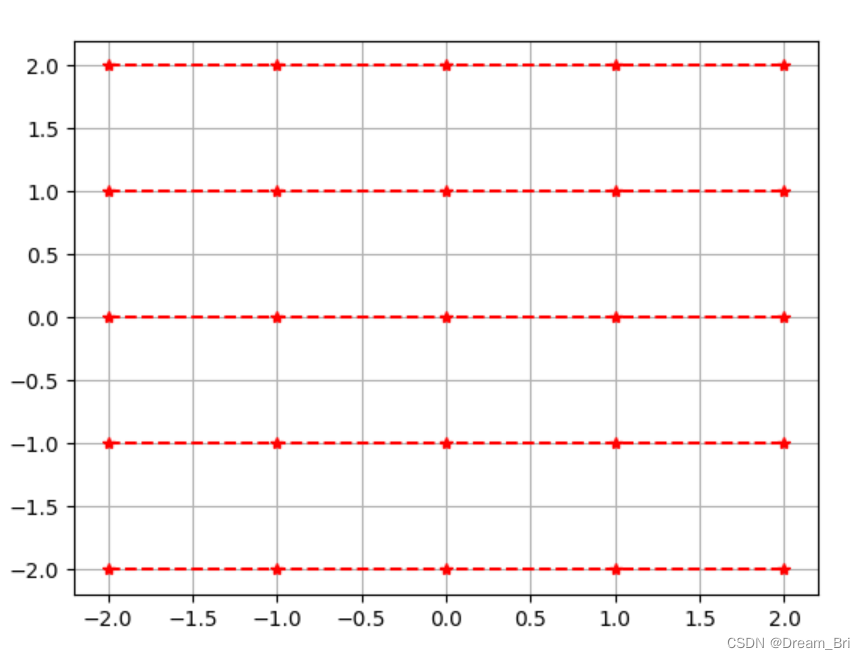

绘制出来的结果显示为：

绘制等高线

import matplotlib.pyplot as plt
import numpy as np

x = np.linspace(-2, 2, 5)
y = np.linspace(-2, 2, 5)


X, Y = np.meshgrid(x, y,indexing='ij')
Z = X**2 + Y**2 - 1
plt.figure()
plt.plot(X, Y, color='red',marker='*',linestyle='--')
plt.grid(True)

fig, (ax1, ax2) = plt.subplots(2)
ax1.contourf(X, Y, Z)
ax2.contour(X, Y, Z)  # 与contourf区别在于不同高度面不填充颜色


plt.figure()
ax = plt.gca()
cor = ax.contour(X, Y, Z, [-1, 0, 1, 3])
plt.clabel(cor, fontsize=10)
plt.grid(True)
plt.show()

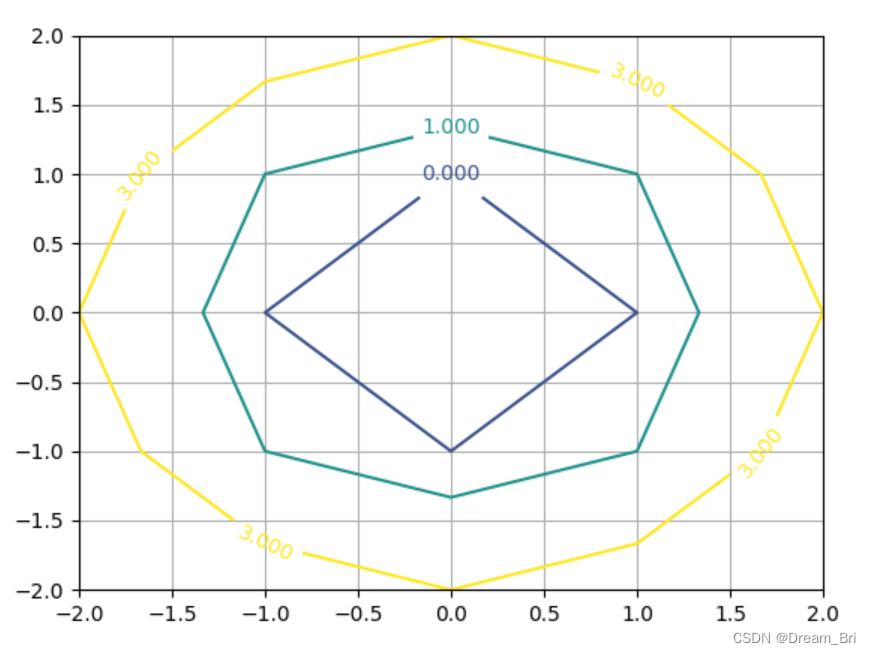

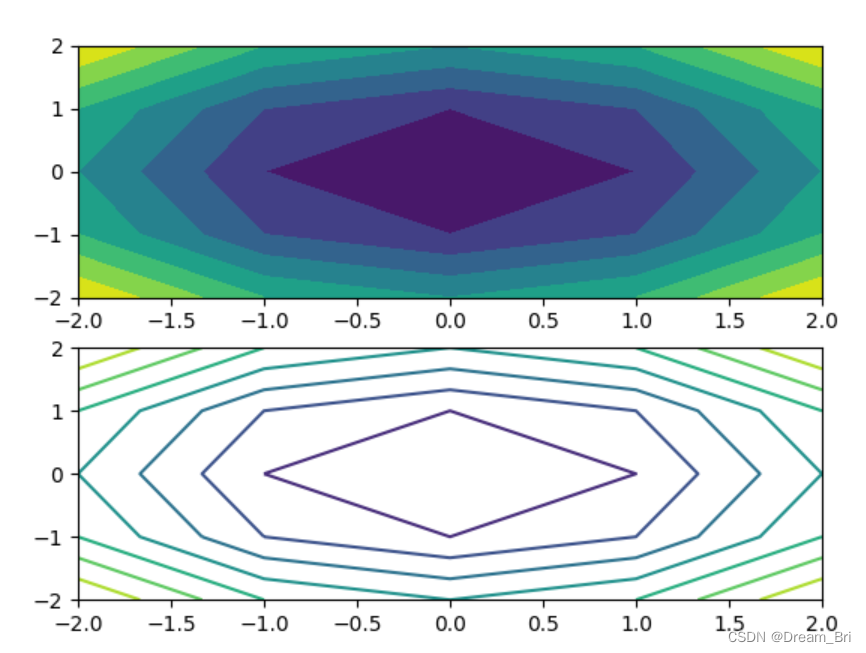

图像显示如下：
