Android系统-Linux音频驱动架构

简介

LINUX下音频驱动开发，要遵循标准的ALSA架构，
下面分别从硬件架构、软件架构、驱动程序，3个方面分析。

硬件架构

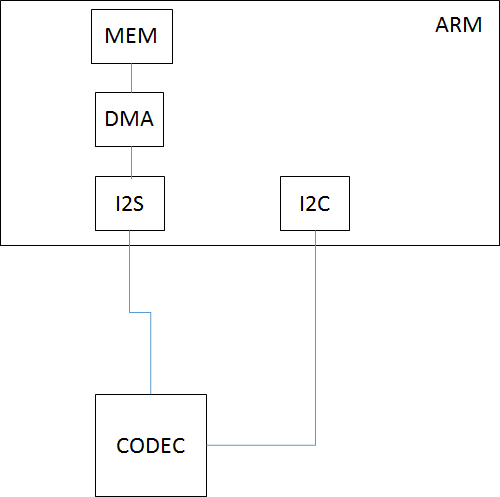

硬件上音频总线接口有很多，如I2S、PCM、TDM、SLIMBUS等，以I2S为例分析：



• 播放流程

1. 使用I2C对CODEC做初始化配置。
2. 音频数据从外部flash读取到内存中。
3. 数据经过DMA送到I2S的TXFIFO。
4. 数据由TXFIFO送到CODEC硬件。
5. 在CODEC硬件里，数据从数字信号转变成模拟信号。
6. 模拟信号经过喇叭播放出来，就实现了声音的播放。

• 录音流程
  与播放流程相反，在第5步，从模拟信号变成数字信号，其他都一样

软件架构-ALSA

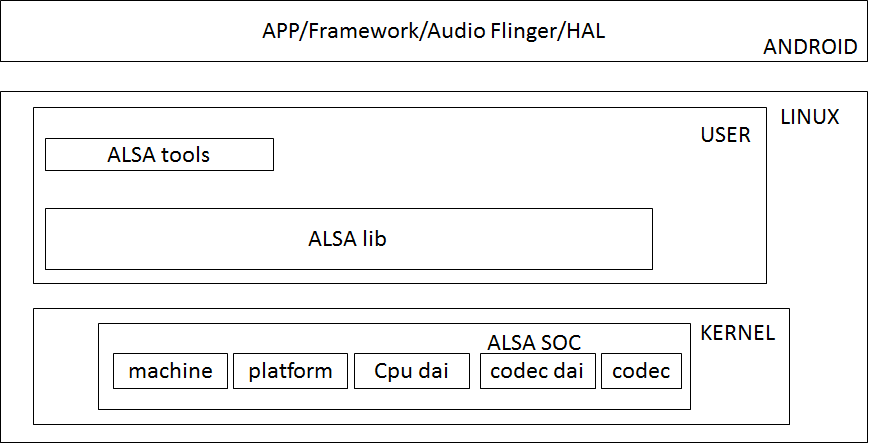

安卓的整体音频架构

从上到下分别是：

1、APP-HAL，安卓中的音频框架，用于适配LINUX内核。

2、ALSA-lib，LINUX内核音频驱动框架。

3、machine-codec驱动，硬件音频驱动程序。

驱动程序

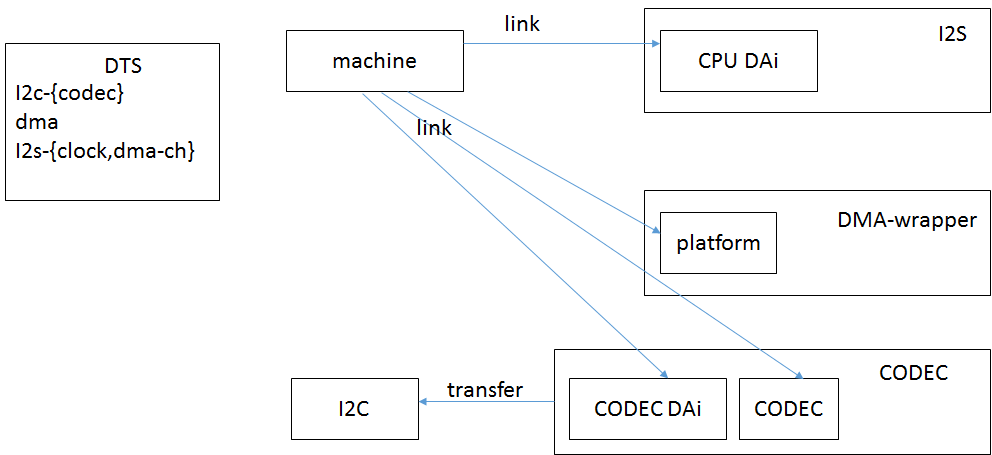

按照ALSA驱动框架要实现的接口有：

各个部分功能分别是：

1、DTS，音频硬件参数配置。

2、CPU DAI，CPU上的音频接口驱动，如I2S,PCM,SLIMBUS等。

3、platform，基于CPU的DMA接口封装，用于实现音频数据在内存和DMA之间流动。

4、CODEC DAI，CODEC上的音频接口驱动。

5、CODEC，CODEC自身驱动。

6、I2C，实现CODEC的配置接口。

7、machine，设备层面组装所有驱动，实现音频通路。
