各VLAN通过主干网实现互通，如何用Cisco Packet Tracer模拟实现呢?

需求说明：

某企业网络因业务扩展，为保证网络的正常稳定运行，网络技术人员采用VLAN技术实现技术部和市场部网络隔离，针对技术部、市场计算机跨交换机接入网络情况，且满足相同部门（相同VLAN）的计算机相互访问，不同部门（不同VLAN）的计算机不能通信。

但问题是各个VLAN之间无法实现互相访问，并且无法实现和主干网络的互连互通，企业负责人要求：实现各个VLAN之间通过主干网络实现互连互通。

需求分析：

网络中使用二层交换机，根据部分进行划分不同的VLAN。实现跨交换机相同VLAN之间可以互相访问，不同VLAN之间不能互相访问；本案例通过三层交换机的路由功能解决不同VLAN之间计算机通信，从而实现全网的互连互通。

模拟实施步骤：

一、设备选择与连接

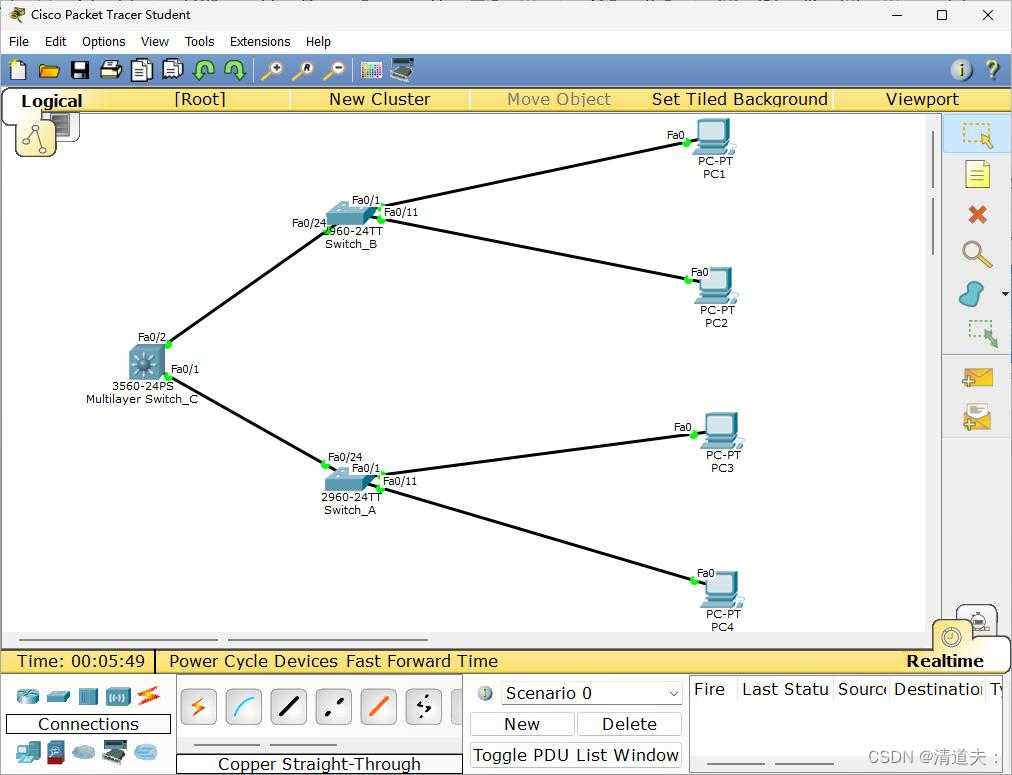

本案例设备需要三层交换机（3560）１台，二层交换机（2960）１台，主机４台（PC１、PC２、PC３、PC４），Console配置线2根，直通双绞线和交叉双绞线若干。使用Cisco Packet Tracer Student 6.2搭建的网络拓扑结构图如下图所示：

二、需求方案规则

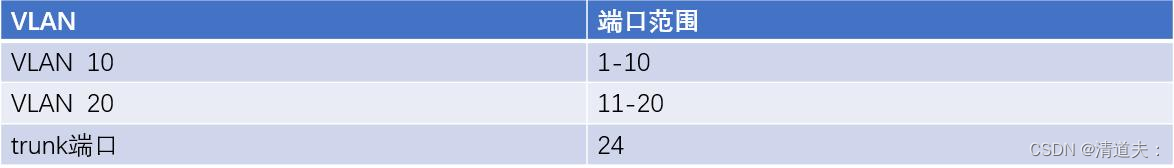

1.在switch_A和switch_B分别划分两个VLAN ：VLAN 10和VLAN 20，端口的规划如下表所示：

2.在Multilayer Switch_C上也划分两个VLAN：VLAN 10和VLAN 20，将switch_A和switch_B相连的端口设置成trunk端口，端口规划如下表所示：
