从0到1上手Proteus：电子设计的神奇魔法棒

目录

一、初识 Proteus：电子设计新利器

二、Proteus 的超能力

（一）功能大揭秘

（二）特色亮点大放送

三、Proteus 使用全流程

（一）下载安装不求人

（二）界面操作轻松学

（三）实战演练：点亮 LED 灯

四、技巧真与经验分享

（一）高效使用小窍门

（二，）常见问题巧解决

五、应用领域与案设例展示

（一）广泛的应用场景

（二）真实案例深剖析

六、总结与展望

---

一、初识 Proteus：电子设计新利器

        作为一名在电子设计领域摸爬滚打多年的博主，我见证了无数电子设计软件的兴衰。从最初对各种电路原理的懵懂探索，到后来能够独立完成复杂的电子项目，这期间，我使用过各种各样的工具。在众多工具中，有一款软件让我印象尤为深刻，那就是 Proteus。

        在电子设计自动化（EDA）领域，Proteus 可是响当当的存在，它就像是一位无所不能的幕后英雄，默默支持着无数电子工程师和爱好者将脑海中的创意转化为实实在在的电路设计。无论是初学者想要搭建简单的电路模型，还是专业人士进行复杂的系统设计与仿真，Proteus 都能提供强大的支持。

二、Proteus 的超能力

（一）功能大揭秘

        原理图设计：这是电子设计的第一步，就像是搭建房屋前的设计蓝图。Proteus 提供了丰富的元件库，里面包含了超过 50000 种元器件 ，从最基础的电阻、电容、二极管，到复杂的集成电路芯片，应有尽有。这意味着无论你是设计简单的电路，还是构建复杂的系统，都能轻松找到所需的元件。同时，它还具备智能的器件搜索功能，通过模糊搜索，能快速定位到你想要的器件，大大节省了查找元件的时间。其智能化的连线功能也十分强大，自动连线功能让连接导线变得简单快捷，只要你确定好元件的位置，轻轻一点，导线就能自动连接，极大地缩短了绘图时间。此外，Proteus 还支持总线结构，使用总线器件和总线布线可以使电路设计更加简明清晰，即使是复杂的电路，也能让人一目了然。

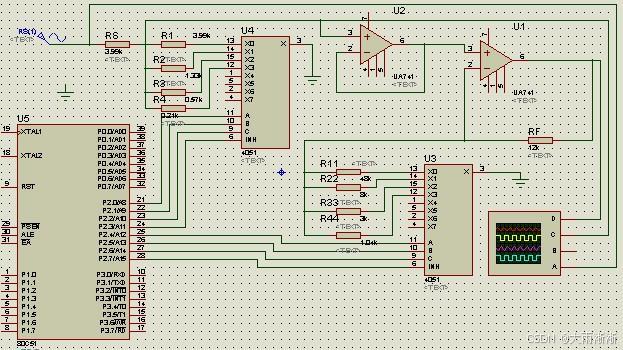

        电路仿真：电路仿真功能是 Proteus 的核心功能之一，它就像一个虚拟的实验室，让你在电脑上就能验证电路的性能和行为。基于工业标准 SPICE3F5，Proteus 实现了数字 / 模拟电路的混合仿真，无论是模拟电路中信号的放大、滤波，还是数字电路中的逻辑运算、信号传输，它都能精准模拟。它拥有超过 27000 个仿真器件，不仅可以使用内部原型，还能使用厂家的 SPICE 文件自行设计仿真器件，而且 Labcenter 公司还在不断地发布新的仿真器件，以满足日益增长的设计需求。在仿真过程中，你可以使用多样的激励源，如直流、正弦、脉冲、分段线性脉冲、音频（使用 wav 文件）、指数信号、单频 FM、数字时钟和码流等，还支持文件形式的信号输入，这使得你可以模拟各种复杂的实际工作场景。丰富的虚拟仪器，如示波器、逻辑分析仪、信号发生器、直流电压 / 电流表、交流电压 / 电流表、数字图案发生器、频率计 / 计数器、逻辑探头、虚拟终端、SPI 调试器、I2C 调试器等，就像真实实验室中的仪器设备一样，帮助你准确地测量和分析电路中的各种信号。色点显示引脚的数字电平，导线以不同颜色表示其对地电压大小，结合动态器件（如电机、显示器件、按钮）的使用，使仿真效果更加直观、生动，让你仿佛能看到真实电路在运行。

        用PCB设计：完成电路设计和仿真后，就需要将设计转化为实际的印刷电路板（PCB）。Proteus 提供了先进的 PCB 布局工具，使设计者能够在物理层面上设计和布置电路板。它具有智能布线功能，能够根据电路的连接关系和设计规则，自动规划最优的布线方案，帮助优化 PCB 布线，解决布局问题，减少布线过程中的错误和繁琐操作。它还支持多种输出格式，包括 Gerber 文件的导入或导出，方便与其它 PCB 设计工具（如 protel）进行交互，满足不同的设计和加工需求。从原理图到 PCB 的转换过程也非常便捷，能够直接从原理图生成 PCB 布局，大大提高了设计效率。

        单片机协同仿真：对于涉及单片机的项目，Proteus 的单片机协同仿真功能简直就是神器。它支持多种常见单片机系列的仿真，包括 51、STM32、PIC、MSP430、Arduino 等，基本上涵盖了市面上主流的单片机类型 ，并且随着版本的升级，还在不断增加新的支持类型。用户可以根据自己的项目需求选择特定型号的单片机进行仿真，同时，它还支持通用外设模型，如字符 LCD 模块、图形 LCD 模块、LED 点阵、LED 七段显示模块、键盘 / 按键、直流 / 步进 / 伺服电机、RS232 虚拟终端、电子温度计等等。其 COMPIM（COM 口物理接口模型）还可以使仿真电路通过 PC 机串口和外部电路实现双向异步串行通信。这意味着你可以在软件中完整地模拟单片机系统的运行，包括单片机与外围设备的交互，实时观察程序运行的效果，进行代码的调试和优化，就在真实的硬件环境中开发一样。

（二）特色亮点大放送

        丰富的器件库：前面提到 Proteus 拥有超过 50000 种元器件，这在众多 EDA 工具中是非常突出的。相比其他软件，它的器件库不仅数量多，而且种类全，从常见的电子元件到一些较为特殊的传感器、执行器等，都能找到对应的模型。这使得设计师在进行电路设计时，几乎不需要为找不到合适的元件模型而烦恼，大大拓宽了设计的可能性。即使是一些比较新的或者小众的器件，也有可能在其不断更新的器件库中找到。而且，用户还可以方便地创建新器件和封装，进一步满足个性化的设计需求。

        互动式电路仿真：Proteus 的仿真过程具有很强的互动性。在仿真时，用户甚至可以实时操作诸如 RAM，ROM，键盘，马达，LED，LCD，AD/DA，部分 SPI 器件，部分 IIC 器件等，就像在操作真实的电路一样。这种互动性让用户能够更加直观地感受电路的运行状态，及时发现问题并进行调整。例如，在设计一个基于单片机的智能控制系统时，你可以通过操作虚拟键盘输入指令，观察 LCD 屏幕上的显示变化，以及电机的运转情况，仿佛这个系统已经真实存在于你的面前。

        强大的处理器仿真支持：对各种处理器的强大仿真支持也是 Proteus 的一大特色。它不仅
