一、嵌入式硬件，你了解多少？

在科技飞速发展的今天，嵌入式硬件早已悄然融入我们生活的方方面面，只是很多时候我们并未察觉。清晨，当你被智能手环的震动轻轻唤醒，查看昨晚的睡眠监测数据时，或许未曾想到，这小小的手环里，竟藏着一个精密的嵌入式硬件系统。它的传感器实时捕捉你的运动、心率和睡眠状态，再通过微处理器进行数据分析，最终把这些信息直观地呈现给你，帮助你更好地了解自己的身体状况，开启健康生活的新一天。

当你驾驶汽车出行，嵌入式硬件同样在幕后发挥着关键作用。现代汽车中的自动驾驶辅助系统，依靠摄像头、雷达等传感器收集路况信息，再由高性能的嵌入式处理器进行实时运算和分析，进而精准地控制车辆的加速、减速和转向。有了它，驾驶变得更加安全、轻松，为我们的出行保驾护航。

二、嵌入式硬件设计全解析

2.1 定义与特点

嵌入式硬件系统，简单来说，就是一种专门为特定应用而设计的计算机硬件系统，它如同一个隐藏在幕后的智能大脑，深度嵌入到各种设备或系统之中，悄无声息地执行着预设任务，为设备的正常运行提供坚实保障。就拿我们日常使用的智能手表来说，其内部的嵌入式硬件系统能够精准地监测我们的运动数据、心率变化以及睡眠状况，通过复杂的算法分析，为我们提供专业的健康建议，帮助我们更好地管理生活。

与通用计算机硬件相比，嵌入式硬件有着鲜明的特点。它的专用性极强，就像一把量身定制的钥匙，只为特定的 “锁” 服务。以工业自动化生产线中的控制器为例，它的硬件设计完全是根据生产线的工艺流程和控制需求定制的，只为实现对生产线的高效精准控制。这种专用性使得嵌入式硬件能够在特定领域发挥出最大效能，同时也降低了硬件成本和功耗。

在一些对时间要求极高的应用场景中，如航空航天、自动驾驶等领域，嵌入式硬件必须具备超高的实时性，能在极短的时间内对外部事件做出快速响应，确保系统的稳定运行和任务的顺利完成。在飞行过程中，飞机的自动驾驶系统需要实时处理各种传感器传来的大量数据，根据飞行状态和环境变化迅速做出决策，调整飞行姿态和参数，以保障飞行安全。

嵌入式硬件的可靠性也非常高，它往往需要在复杂恶劣的环境下长时间稳定运行，无论是高温、低温、潮湿、振动还是强电磁干扰等环境，都不能影响它的正常工作。在汽车电子系统中，发动机控制系统的嵌入式硬件要在高温、振动的发动机舱内持续稳定工作，确保发动机的正常运转。

为了适应各种小型化设备的需求，嵌入式硬件通常体积小巧、功耗低。像蓝牙耳机、智能手环等可穿戴设备，其内部的嵌入式硬件在保证功能的前提下，尽可能地减小体积和功耗，以方便用户携带和使用，延长设备的续航时间。

此外，成本低也是嵌入式硬件的一大优势。在大规模生产的情况下，通过优化设计和选用合适的元器件，能够有效降低成本，使其在市场上更具竞争力。一些消费电子产品，如智能音箱、智能摄像头等，通过大规模生产降低成本，让更多消费者能够享受到智能化带来的便利。

2.2 关键组件

微控制器 / 处理器：作为嵌入式硬件的核心，微控制器（MCU）和微处理器（MPU）就像是人的大脑，承担着整个系统的运算和控制重任。MCU 高度集成，将 CPU、存储器、I/O 接口等集成在一个芯片上，具有体积小、功耗低、成本低的特点，适用于资源有限、功能相对简单的嵌入式应用，如智能家居设备中的温度控制器、智能插座等。MPU 则性能更为强大，通常用于处理复杂的任务，需要外接存储器和各种外设来构成完整的系统，像工业平板电脑、智能机器人等对计算能力要求较高的设备，就会采用 MPU。在选择微控制器 / 处理器时，需要综合考虑项目的性能要求、功耗、成本、外设接口等因素。如果项目对计算速度和处理能力要求较高，如视频处理、图像识别等应用，就需要选择性能强劲的 MPU；而对于一些对成本和功耗敏感，功能相对简单的项目，如智能开关、智能门锁等，MCU 则是更合适的选择。

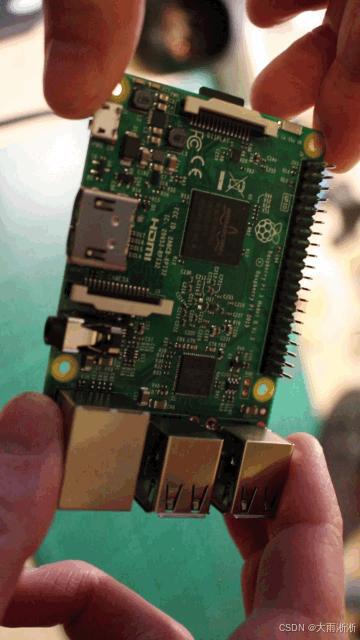

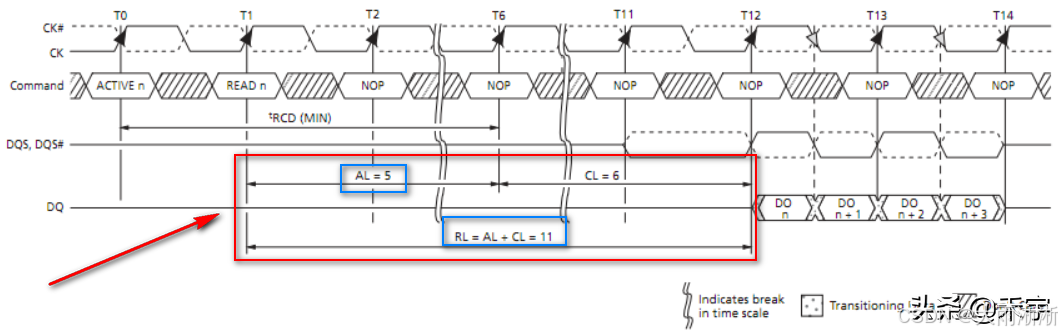

存储器：存储器是嵌入式硬件的 “记忆仓库”，用于存储程序和数据，可分为随机存取存储器（RAM）和只读存储器（ROM）等。RAM 就像一个临时的工作区，用于存储运行时的数据，它的读写速度快，但断电后数据会丢失，好比我们在电脑上编辑文档时，文档内容临时存储在内存中，一旦电脑关机，未保存的数据就会消失。ROM 则用于存储固化的程序代码和常量数据，数据在写入后通常不可更改，断电后数据也不会丢失，例如手机的操作系统就存储在 ROM 中。在存储器选型时，要根据系统对存储容量、读写速度、成本等方面的需求来综合考虑。如果系统需要运行大型程序或处理大量数据，就需要选择存储容量大、读写速度快的 RAM；而对于一些对数据安全性和稳定性要求较高的应用，如工业控制中的固件存储，就需要选择可靠性高的 ROM。
输入输出接口：输入输出接口是嵌入式硬件与外部世界沟通的 “桥梁”，常见的有 GPIO（通用输入输出端口）、UART（通用异步收发传输器）、SPI（串行外设接口）、I2C（集成电路互连）等。GPIO 可以根据需要灵活配置为输入或输出，用于连接各种简单的设备，如按键、LED 灯等，实现基本的控制和状态监测功能。UART 常用于设备之间的异步串行通信，像智能电表与集中器之间的数据传输，就可以通过 UART 接口实现。SPI 接口则具有高速、全双工的特点，适用于连接一些高速外设，如 Flash 存储器、SD 卡等。I2C 接口则以其简单的总线结构和低速、低功耗的特性，常用于连接一些低速外设，如传感器、EEPROM 等。在选择输入输出接口时，要根据外部设备的类型、通信需求以及系统的硬件资源来进行合理选择，确保系统能够与外部设备进行高效稳定的通信。
电源管理模块：电源管理模块是嵌入式硬件的 “能量管家”，负责确保系统稳定供电，就像一个精准的电力调度员，合理分配和管理电能。它能够实现电压转换，将外部电源的电压转换为系统各组件所需的合适电压；还能进行电池管理，监测电池的电量、充放电状态等，延长电池使用寿命。在一些便携式设备中，如手机、平板电脑等，电源管理模块的性能直接影响着设备的续航时间。选择合适的电源管理模块，需要考虑系统的功耗需求、电源效率、成本以及对电池的兼容性等因素。如果系统对功耗要求较高，就需要选择电源转换效率高、能够有效降低功耗的电源管理模块，以延长设备的使用时间。
无线通信模块：随着物联网技术的飞速发展，无线通信模块已成为许多嵌入式硬件不可或缺的一部分，它就像一个无形的信使，让设备能够实现无线数据传输，与外界进行信息交互。常见的无线通信模块有 Wi-Fi、蓝牙、ZigBee、NB - IoT 等。Wi-Fi 模块适用于需要高速数据传输的场景，如智能家居中的智能摄像头，通过 Wi-Fi 模块可以将高清视频画面实时传输到手机上。蓝牙模块则常用于短距离、低功耗的设备连接，如蓝牙耳机与手机之间的连接。ZigBee 模块以其低功耗、自组网的特点，在智能家居、工业自动化等领域得到广泛应用，用于连接各种传感器和执行器，实现设备之间的互联互通。NB - IoT 模块则适用于低功耗、广覆盖的物联网应用，如智能水表、智能燃气表等，通过 NB - IoT 网络将数据传输到云端。在选择无线通信模块时，要综合考虑通信距离、数据传输速率、功耗、成本以及应用场景等因素，确保模块能够满足系统的无线通信需求。

三、设计流程大揭秘

3.1 需求分析

需求分析是嵌入式硬件设计的基石，其重要性不言而喻。在这一阶段，我们需要全面、深入地了解项目的具体要求，从功能、性能、环境等多个维度进行细致剖析，为后续的设计工作指明清晰的方向。

在功能需求方面，我们要明确硬件系统需要实现哪些具体功能。以智能安防摄像头为例，它不仅要具备高清图像采集功能，能够清晰捕捉监控区域的画面，还要拥有夜视功能，确保在低光照环境下也能正常工作。此外，智能分析功能如人脸识别、行为分析等也成为现代安防摄像头的重要特性，这些功能需求将直接影响硬件的选型和架构设计。

性能需求同样关键，它涵盖了处理速度、存储容量、功耗等多个关键指标。对于处理速度，不同的应用场景有着不同的要求。在视频处理领域，如高清视频监控系统，需要硬件具备强大的计算能力，能够实时处理大量的视频数据，以保证画面的流畅性和实时性。存储容量方面，若系统需要长时间存储数据，如工业数据记录设备，就需要配备大容量的存储器，以满足数据存储的需求。而对于功耗，在一些便携式设备中，如智能手环、蓝牙耳机等，低功耗设计是关键，以延长设备的续航时间，提升用户体验。

环境需求也是不容忽视的重要因素。硬件设备可能会在各种复杂的环境中运行，因此需要考虑工作温度范围、湿度范围、抗电磁干扰能力等环境因素。在工业环境中，设备可能会面临高温、高湿、强电磁干扰等恶劣条件，这就要求硬件具备良好的散热性能、防潮性能和抗干扰能力，以确保在恶劣环境下仍能稳定可靠地运行。在汽车电子领域，汽车在行驶过程中会产生剧烈的震动和冲击，因此汽车电子设备的硬件必须具备良好的抗震性能，以保证设备的正常工作。
