蓝牙芯片NRF52832学习笔记1——电源部分

已于 2025-03-26 15:24:59 修改
阅读量378 收藏
点赞数 6
CC 4.0 BY-SA版权
分类专栏： 芯片学习笔记 文章标签： 学习 笔记 单片机
于 2025-03-26 14:04:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/xiaotufei00/article/details/146528022
  • 电源供电相关

电源信号

电压范围

注意点

VDD

1.7V~3.6V

上升沿时间要低于60ms

Vio

-0.3V~(VDD+0.3)V

就是IO口电压要在规定范围内

ESD HBM (human body model)

0~4KV

6mm*6mm版本

ESD CDM (charged device model)

0~1KV

6mm*6mm版本

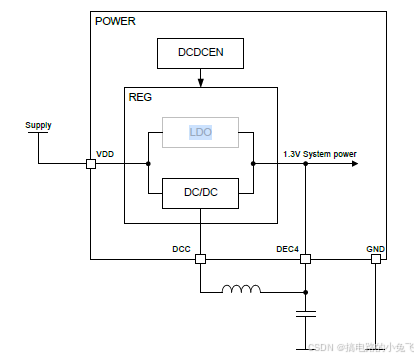

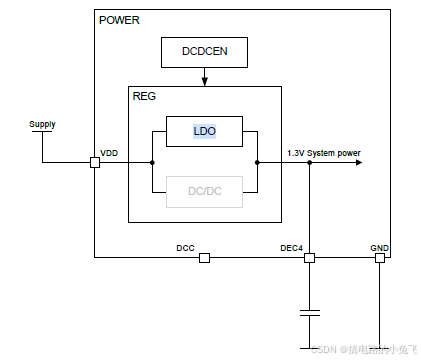

内部DCDC和LDO（为了输出1.3V电压供内部使用）

主要需要使用到46和47PIN, DCC和DEC4

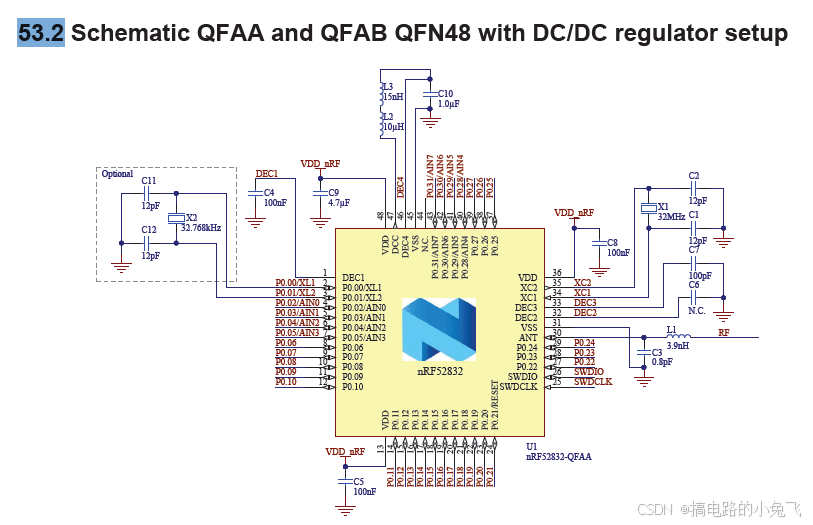

不同的负载，选择不同的供电方式LDO & DCDC，看产品了，软件同事说他也不太清楚咋配的doge~ (具体电感电容参数选择，这个涉及公司产品，就不标注推荐值了，大家看参考电路就行)

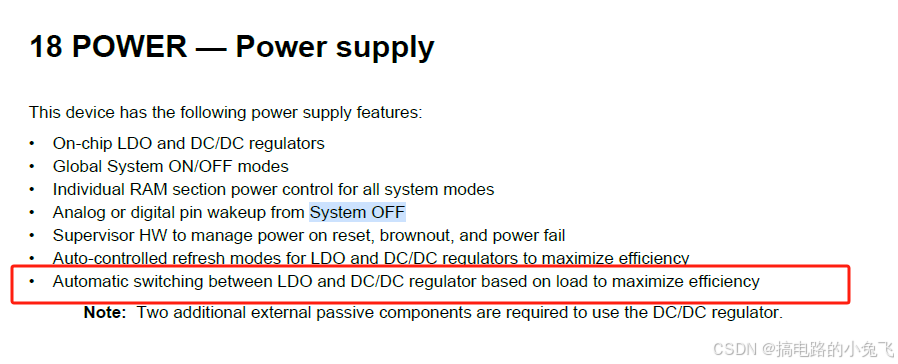

规格书里面也明确写了会自动根据负载选择最高效率的方案

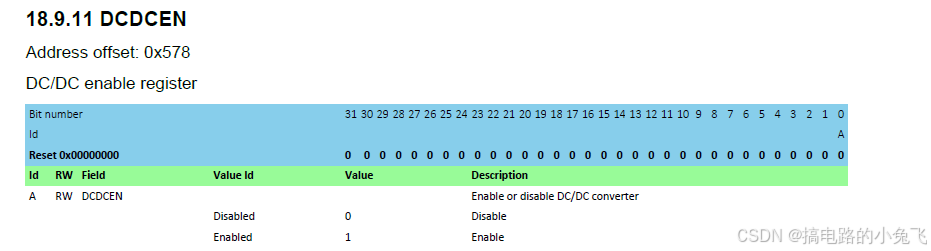

启用DCDC寄存器如下图所示

睡眠模式下（无RAM保持）

最低功耗可以做到0.7uA

一般进入睡眠模式后功耗可以做到小于10uA
