Android Framework -- WindowManagerService

WindowManagerService

WindowManagerSerivce有三个主要功能：
窗口管理系统：负责窗口的启动、添加、删除、大小、层级顺序等，它会为每个窗口分配一块Surface以供绘制。核心成员有DisplayContent、WindowToken、WindowState
窗口动画系统：窗口切换时的动画。核心成员：WindowAnimator、Choreographer
输入系统的中转站：从Android Framework – InputManagerService中我们知道输入事件起于InputManagerService及底层系统，由每个Window的RootViewImpl来接收处理，而在寻找接收的Window的时候自然需要WMS这个窗口管理者来协助并中转了。

PS：通过Android Framework–开机启动流程我们知道WMS是Android启动后期开了一个ServerThread线程来开启的各种服务之一，主要调用WindowManagerService.main()来实例化WMS

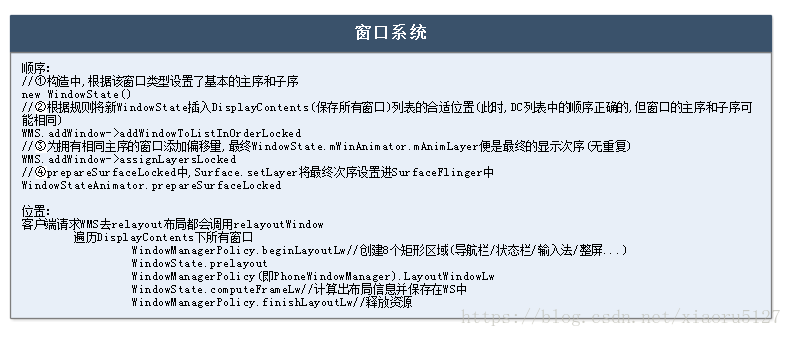

窗口管理系统

Android解析WindowManager（一）WindowManager体系
Android解析WindowManager（二）Window的属性
Android解析WindowManager（三）Window的添加过程

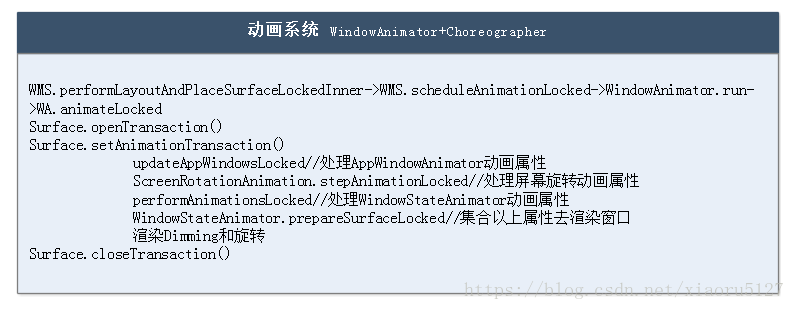

窗口动画系统

窗口（主要是Activity）的绘制

WindowManagerService相关的主要是窗口的层级排序，以及为窗口管理一块Surface，那么具体到每个Window它又是怎么绘制的呢。
Window 有三种类型，分别是应用 Window、子 Window 和系统 Window。
应用类 Window ：对应一个 Acitivity，一般就是PhoneWindow
子 Window ：不能单独存在，需要依附在特定的父 Window 中，比如常见的一些 Dialog 就是一个子 Window。
系统 Window ： 需要声明权限才能创建的 Window，比如 Toast 和系统状态栏都是系统 Window

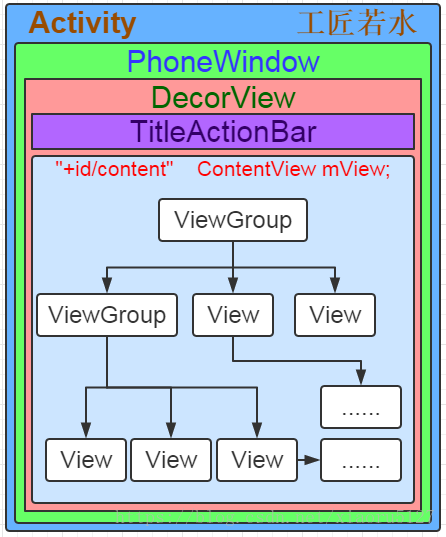

这里我们只考虑应用类Window，PhoneWindow。看一张经典图

从Android Framework – ActivityManagerService中可以知道，一个App的冷启动会新建一个进程，利用LoadedAPK加载APK资源，调用handleLaunchActivity来启动一个Activity。
ActivityThread.handleLaunchActivity
|-- performLaunchActivity
|–Instrumentation.newActivity创建Activity实例
|–创建Context对象与Activity关联
|–activity.attach()
|–Instrumentation.callActivityOnCreate调用onCreate

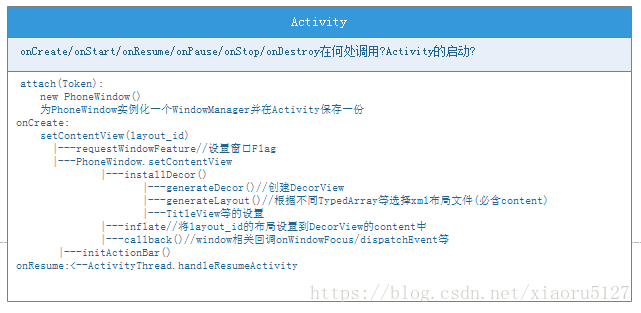

上述节点做的事情大致如下

Android应用Activity、Dialog、PopWindow、Toast窗口添加机制及源码分析

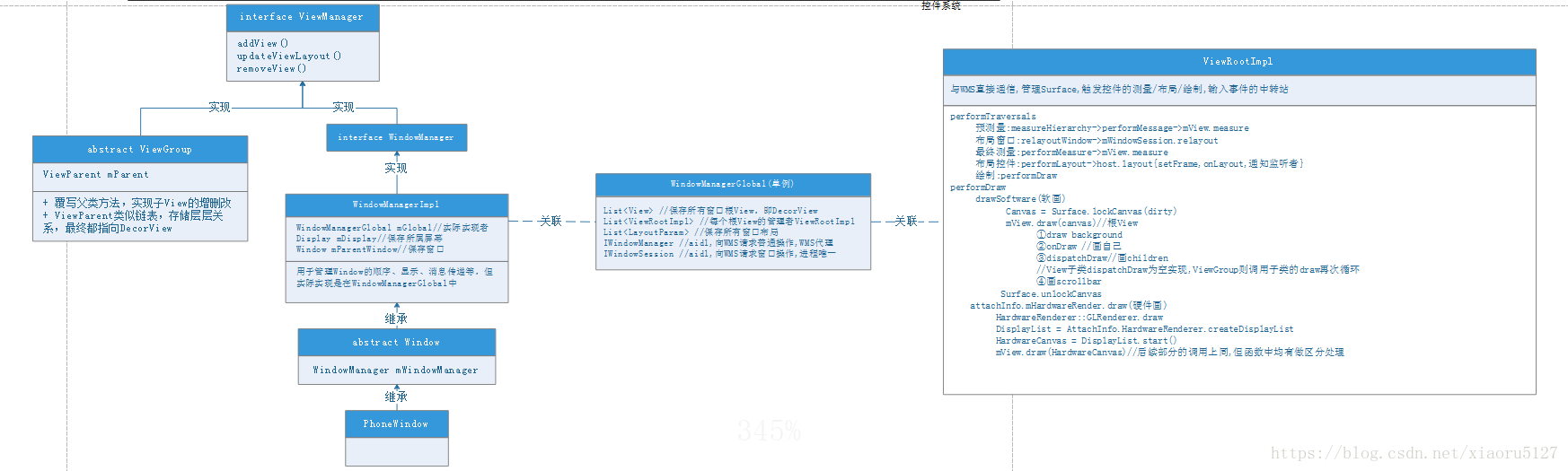

布局添加后我们的View又是怎么绘制出来的呢，这部分就得回到Window开始讲起了，先看下图

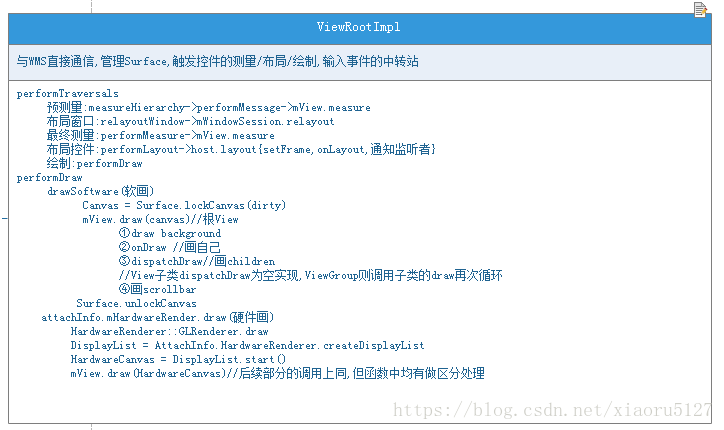

每个Activity最外层都是一个PhoneWindow，PhoneWindow向WindowManagerGlobal发起请求，调用管理自己的那个ViewRootImpl来绘制自身。忽略层层关系，ViewRootImpl管理PhoneWindow的根View(DercorView)的绘制（当然ViewRootImpl也管其他的，这里只关心绘制），一切的初始都是performTraversals()

onResume中会调用makeVisible()使用WindowManager.addView(DecorView)添加Activity的根View（即DecorView或ViewRoot）,WindowManager.addview会调用WindowManagerGlobal.addView(一个activity只有一个wm,一个app只有一个wmg，wmg会保存所有activity的window和VRI及其params信息) 会为Activity new一个ViewRootImpl，并把decorview设置到VRI里，同时保存decorview、VRI、params。

这里就是我们熟悉的onMeasure onLayout onDraw了，DecorView是一个FrameLayout，把递归的去测量 布局 绘制子View。值得一提的是最终的绘制方法有两种一种用软件去绘制用的是Surface另外一种则是硬件加速去绘制（不了解）。

PS：
invalidate和postInvalidate 和requestLayout的区别

• invalidate 只能在UI线程中调用 强制刷新视图onDraw 层层上传到ViewRootImpl最终调用scheduleTraversal，scheduleTraversal会发送异步消息调用doTraversal，doTraversal调用performTraversals进行重绘
• postInvalidate 允许在子线程调用 ，其实它只是通过Handler回到主线程调用invalidate
• rquestLayout 最终其实也是调用的scheduleTraversal，但是他设置了不同的标志位，导致重绘过程只会调用measure layout 而不调用draw

Dialog报错BadTokenException

• Dialog使用的是Activity传进来的Context的token，所以如果Activity销毁了，Dialog显示会报错 找不到token；
  而如果传入的Context使用Application的或Service的 则因为Dialog类型是TYPE_APPLICATION的，也拿不到对应类型的token所以报错；
  Dialog必须依附在Activity上，与activity共用一个WindowManager

Android应用层View绘制流程与源码分析
Android应用setContentView与LayoutInflater加载解析机制源码分析

SurfaceFlinger

当然我们调用Surface来绘制View的时候，底层又是怎么走的呢？答案就是SurfaceFlinger。这部分比较复杂，记录下我了解的皮毛。

Java层的Surface会通过JNI调用android_view_surface.cpp调用底层的Surface系统，底层Surface会将一帧数据写入Back GraphicBuffer中，可以想象成是一个画面的像素，而且看到Back就知道这是备份，此时SurfaceFlinger正在显示的是Font GraphicBuffer帧的画面，然后SurfaceFlinger会过来取下一帧，理想状态下Back 和 Font两帧会对调，把刚刚填充了新数据的Back GraphicBuffer取走进行显示，把Font GraphicBuffer接收Surface的下一帧数据填充。SurfaceFlinger取到数据后对每层Layer进行处理 混合最终写入驱动显示在屏幕上。

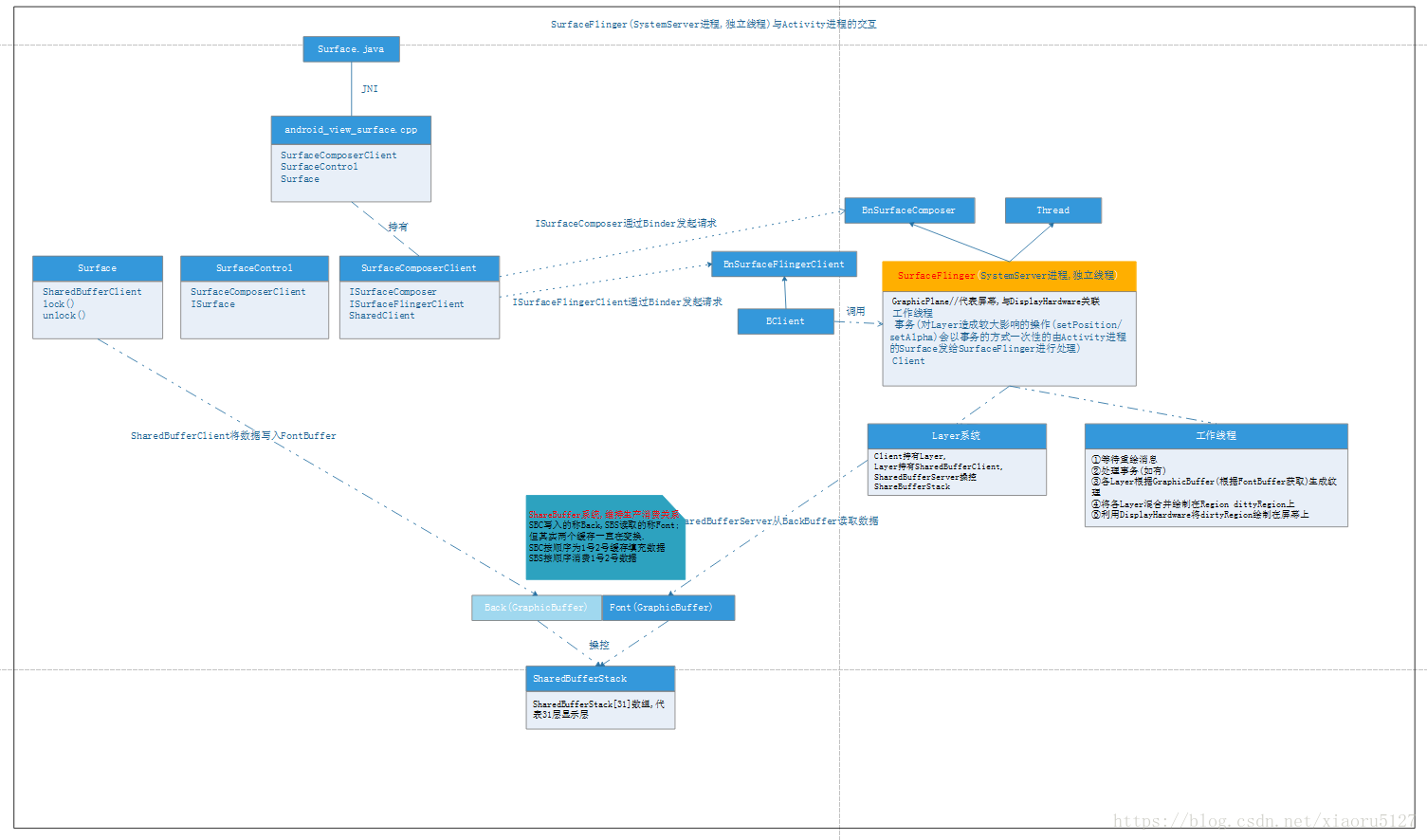

详细图解
