串口DMA发送和接收

最新推荐文章于 2025-10-20 18:21:37 发布
原创 最新推荐文章于 2025-10-20 18:21:37 发布 · 1.2k 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络 #物联网

AI助手已提取文章相关产品：

文章目录

一、介绍DMA

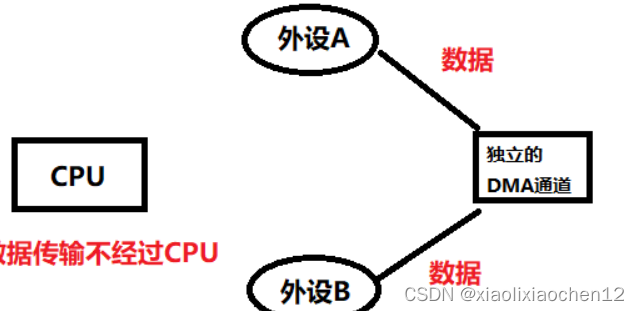

1.什么是DMA

DMA(Direct Memory Access，直接存储器访问) 是所有现代电脑的重要特色，它允许不同速度的硬件装置来沟通，而不需要依赖于 CPU 的大量中断负载。否则，CPU 需要从来源把每一片段的资料复制到暂存器，然后把它们再次写回到新的地方。在这个时间中，CPU 对于其他的工作来说就无法使用。
在这里插入图片描述

2.DMA的原理

DMA 传输将数据从一个地址空间复制到另外一个地址空间。当CPU 初始化这个传输动作，传输动作本身是由 DMA 控制器来实行和完成。典型的例子就是移动一个外部内存的区块到芯片内部更快的内存区。像是这样的操作并没有让处理器工作拖延，反而可以被重新排程去处理其他的工作。DMA 传输对于高效能 嵌入式系统算法和网络是很重要的。实现DMA传输时，是由DMA控制器直接掌管总线，因此，存在着一个总线控制权转移问题。即DMA传输前，CPU要把总线控制权交给DMA控制器，而在结束DMA传输后，DMA控制器应立即把总线控制权再交回给CPU。一个完整的DMA传输过程必须经过DMA请求、DMA响应、DMA传输、DMA结束4个步骤。
在这里插入图片描述

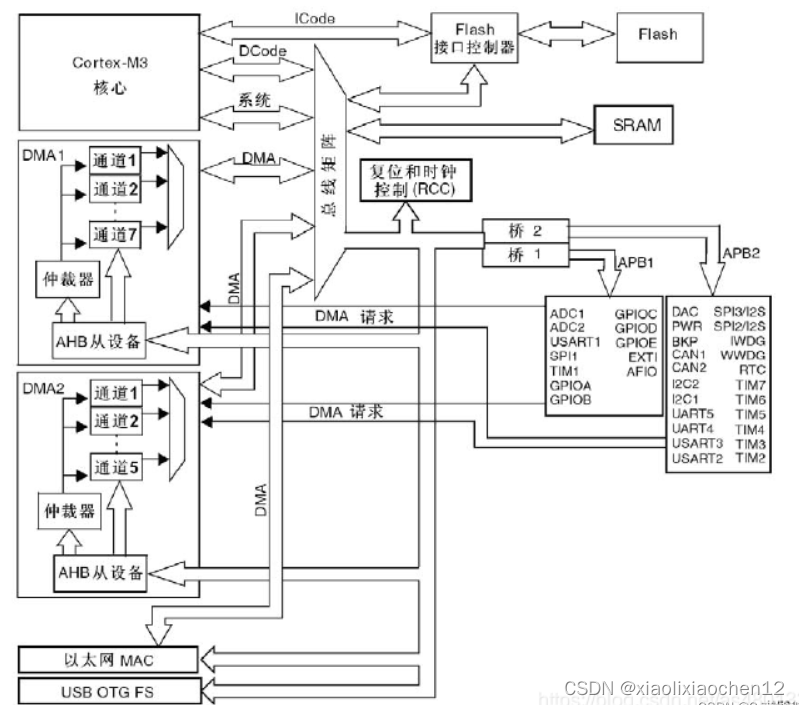

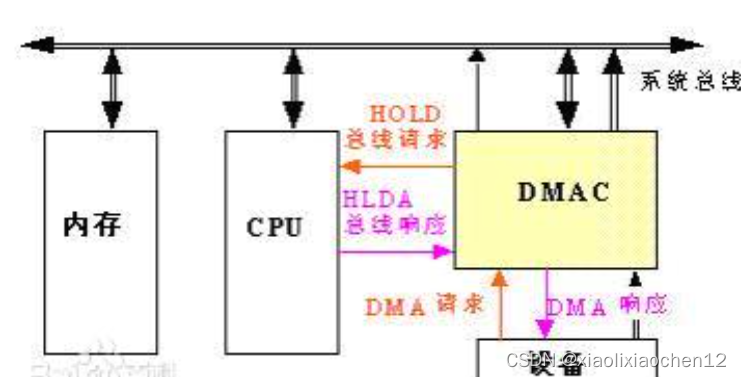

3.DMA工作原理图

在这里插入图片描述

二、通过STMCude生成芯片代码

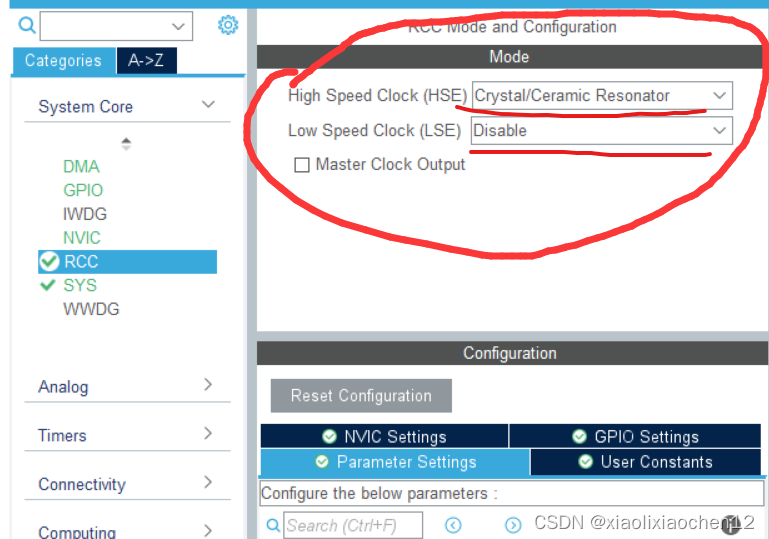

1.设置RCC

在这里插入图片描述## 2.设置USART
在这里插入图片描述
在这里插入图片描述

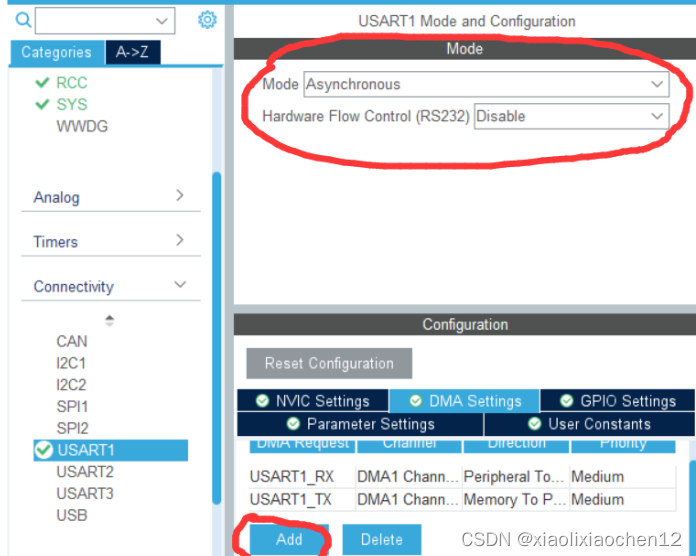

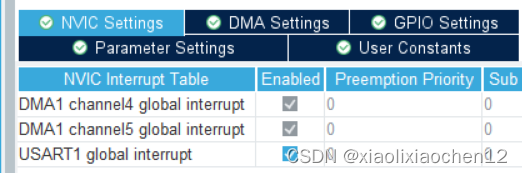

3.DMA设置

在这里插入图片描述

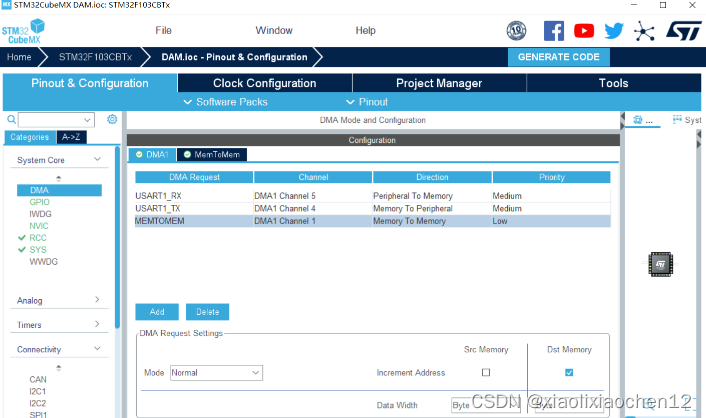

4.DMA基础设置

点击右侧System Core找到DMA
在这里插入图片描述

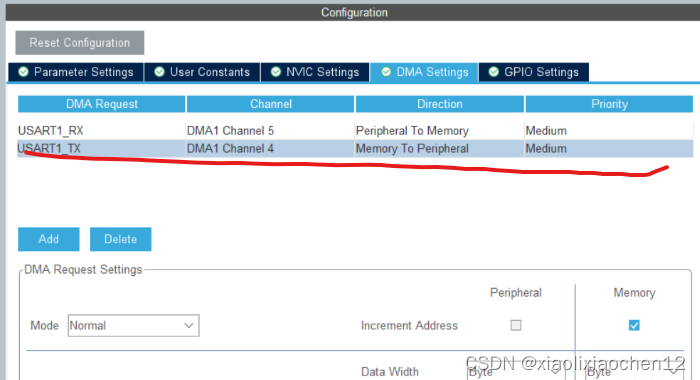

Channel DMA传输通道设置
DMA1 : DMA1 Channel 0~DMA1 Channel 7
DMA2: DMA2 Channel 1~DMA1 Channel 5

Dirction ： DMA传输方向
四种传输方向：

外设到内存 Peripheral To Memory
内存到外设 Memory To Peripheral
内存到内存 Memory To Memory
外设到外设 Peripheral To Peripheral
Priority： 传输速度

最高优先级 Very Hight
高优先级 Hight
中等优先级 Medium
低优先级；Low
2DMA传输模式
在这里插入图片描述
这里分两个模式
Normal为正常模式，当一次DMA数据传输完后停止DMA传送，也就是只传输一次
Circular为循环模式，传输完成后继续传输，不断循环

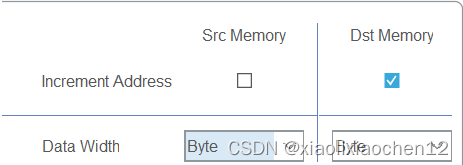

3DMA指针递增设置
在这里插入图片描述

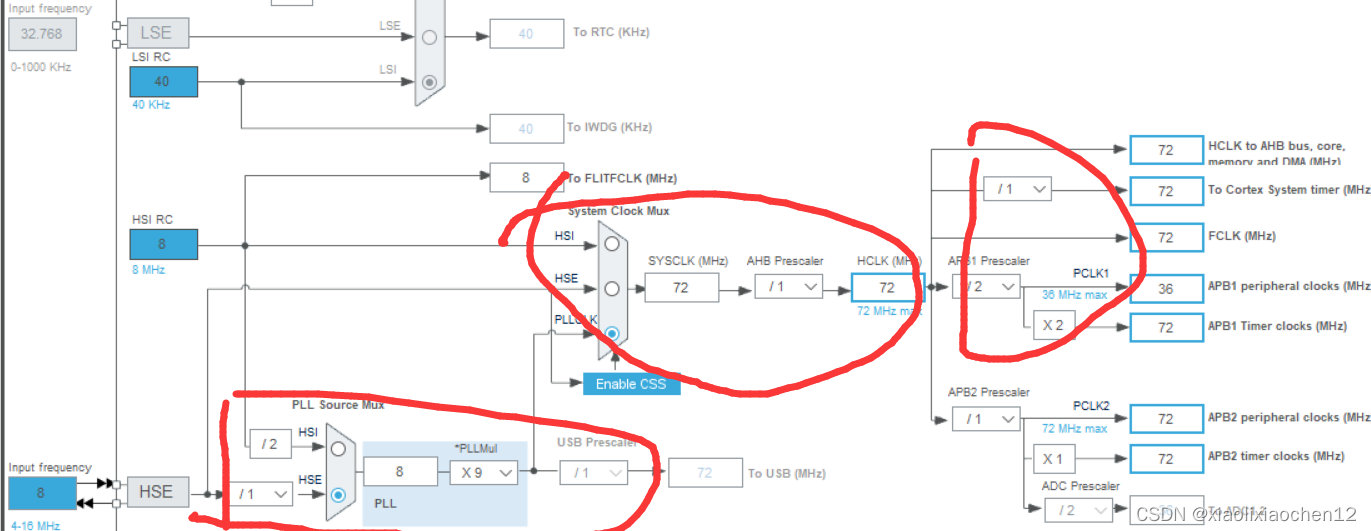

5.时钟设置

在这里插入图片描述

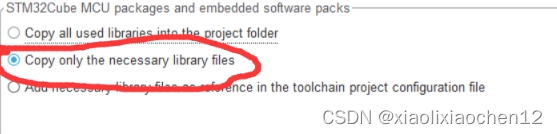

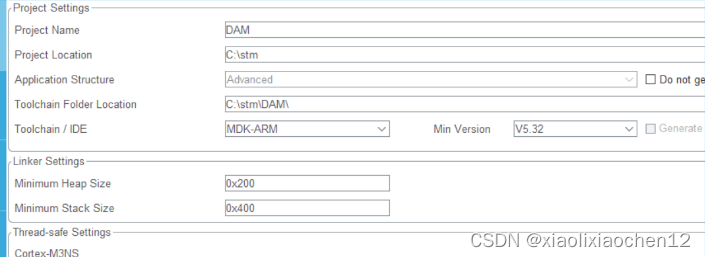

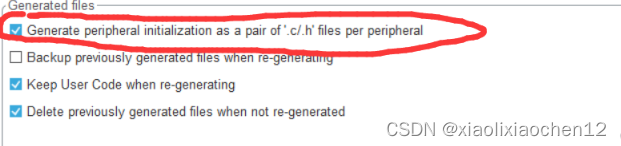

6.创建项目

在这里插入图片描述
注意文件名不能含有中文
在这里插入图片描述
在这里插入图片描述

三、调制KEIL代码

打开main.c
在main函数添加下列函数
在这里插入图片描述

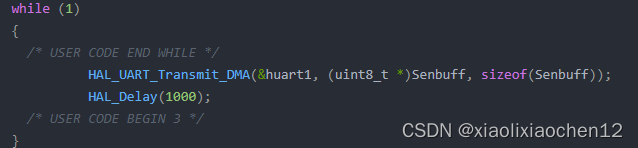

在while循环中添加
在这里插入图片描述

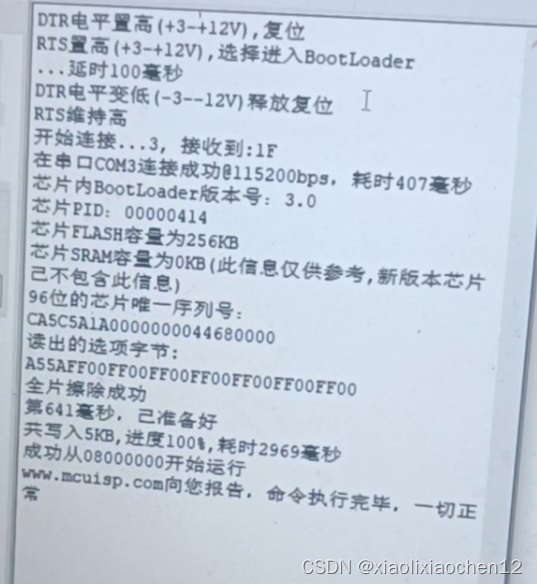

四、使用mcuisp烧录代码到芯片

在这里插入图片描述

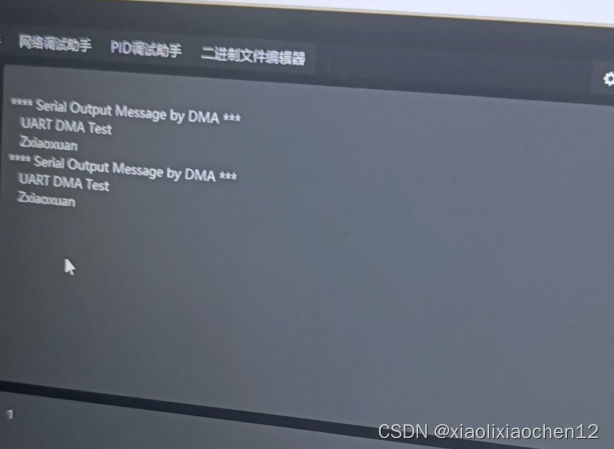

五、结果展示

在这里插入图片描述

六、参考

https://baike.baidu.com/item/DMA/2385376#%E4%BC%A0%E9%80%81%E6%96%B9%E5%BC%8F
