gRPC系列(三) 如何借助HTTP2实现传输

回顾
在系列二中，我们一起学习了gRPC如何使用Protobuf来组织数据，达到高效编解码、高压缩率的目标。本文我们将更进一步，看看这些数据是如何在网络中被传输的，达到以更低的资源实现更高效传输的目标。内容将围绕以下几点展开：

HTTP2 要解决的问题，HTTP1.1的缺点
HTTP2 的原理，它是如何降低传输成本，借此我们更深入理解何为二进制编码；同时它是如何提高网络资源利用效率，重温多路复用的思想
拉通Protobuf和HTTP2，通过抓包，从数据和协议角度洞悉gRPC调用
网络传输的目标
数据的传输，都是被切割成一个个小块，包在层层网络协议头里，通过一个个路由器依次转发，最终到达目的地，被重新组装起来。这是网络传输的基本原理，在这个过程中，有两个亘古不变的目标：

更快的传输。快的背后就是少，传输的数据越少、越小，整体的速度也就越快。
更低的资源消耗。这背后是资源的高效利用，就像cpu那样，压榨的越厉害，就越节约资源。
随着行业的发展，对上述两个目标的追求也更加极致，要想传输速度更快，传输的数据体积要小。数据体积拆开来看，有两个部分：

请求本身的数据。这是系列(二) 中讨论的核心，用Protobuf实现极致的压缩，感兴趣可以回看
协议本身的消耗。协议需要自我表达，这会消耗一部分空间。这是本文的重点，会讨论HTTP2如何降低HTTP1.1在协议上的消耗
HTTP1.1 被视为差生
HTTP1.1以其简单、可读性高、超高普及率、历史悠久，作为经典的存在，为互联网的普及做出了重要贡献。但在当今超高的流量、超高的使用频率背景下，打开一个页面动辄几十个请求，使得速度已经难以满足贪婪人类的需求。这主要表现在以下几个方面：

一、 冗余文本过多，导致传输体积很大
作为一款经典的无状态协议，它使得Web后端可以灵活地转发、横向扩展，但其代价是每个请求都会带上冗余重复的Header，这些文本内容会消耗很多空间，和更快传输的目标相左。

二、 并发能力差，网络资源利用率低
HTTP1.1 是基于文本的协议，请求的内容打包在header/body中，内容通过\r\n来分割，同一个TCP连接中，无法区分request/response是属于哪个请求，所以无法通过一个TCP连接并发地发送多个请求，只能等上一个请求的response回来了，才能发送下一个请求，否则无法区分谁是谁。

于是H1.1提出了一个pipeline的特性，允许请求方一口气并发多个request，但对服务方有一个变态的要求，需要对应的response按照request的顺序严格排列，因为不按顺序排列就分不清楚response是属于哪个request的。这给Proxy(Nginx等)带来了复杂性，同时如果第一个请求迟迟不返回，那后面的请求都会受影响，所以普及率不高。

但当今的Web页面有玲琅满目的图片、js、css，如果让请求一个个串行执行，那页面的渲染会变得极慢。于是只能同时创建多个TCP连接，实现并发下载数据，快速渲染出页面。这会给浏览器造成较大的资源消耗，电脑会变卡。很多浏览器为了兼顾下载速度和资源消耗，会对同一个域名限制并发的TCP连接数量，如Chrome是6个左右，剩下的请求则需要排队，Network下的Waterfall就可以观察排队情况 (见下图右边的颜色条)。

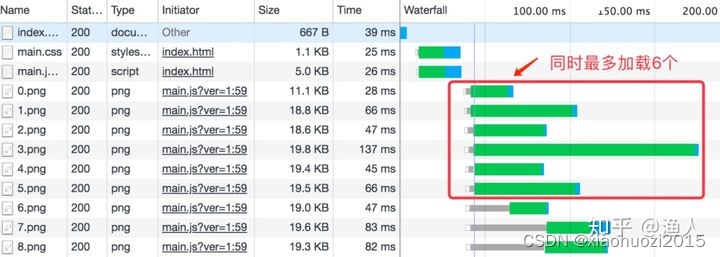

H1.1时，有6个并发连接，可以看到最下面三个请求在排队：

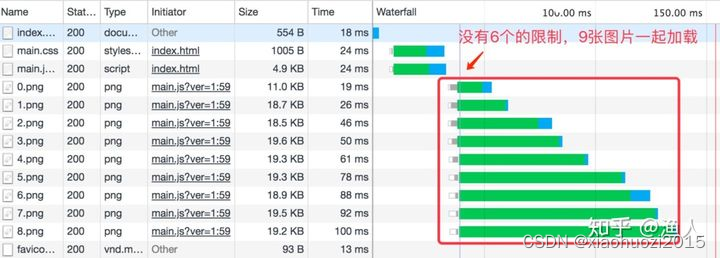

HTTP2中，可以看出请求时同时发出的，没有排队，且只占用一个连接：

狡猾的人类为了避开这个数量限制，将图片、css、js等资源放在不同域名下(或二级域名)，避开排队导致的渲染延迟。快速下载的目标实现了，但这和更低的资源消耗目标相违背，背后都是高昂的带宽、CDN成本。

HTTP2 当救世主
H1.1 在速度和成本上的权衡让人纠结不已，HTTP2的出现就是为了优化这些问题，在更快的传输和更低的成本两个目标上更进了一步。有以下几个基本点：

HTTP2 未改变HTTP的语义(如GET/POST等)，只是在传输上做了优化
引入帧、流的概念，在TCP连接中，可以区分出多个request/response
一个域名只会有一个TCP连接，借助帧、流可以实现多路复用，降低资源消耗
引入二进制编码，降低header带来的空间占用
核心可分为 头部压缩 和 多路复用。这两个点都服务于更快的传输、更低的资源消耗这两个目标，与上文呼应。

头部压缩
现在的web页面，大多比较复杂，新打开一个地址，动辄产生几十个请求，这会发送大量的header，大部分内容都是一样的内容，以baidu为例:

request:
GET HTTP/1.1
Host: www.baidu.com
Cache-Control: no-cache
Postman-Token: a9702bac-94c4-c7da-2041-7c7ac5f85b6e

response:
Access-Control-Allow-Credentials: true
Connection: keep-alive
Content-Encoding: gzip
Content-Type: text/html; charset=UTF-8
Server: Apache
Transfer-Encoding: chunked
Vary: Accept-Encoding
这些文本内容一次次重复地发送，占用了大量的带宽，如何将这些成本降下去，而又保留HTTP无状态的优点呢？

基于这个想法，诞生了HPACK[2]，全称为HTTP2头部压缩，它以极富创造力的方式，提供了两种方式极大地降低了header的传输占用。

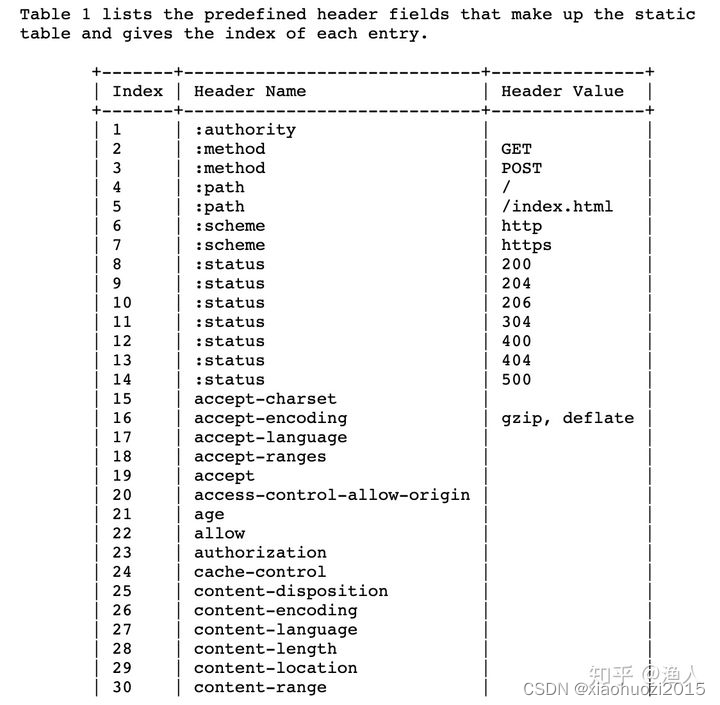

一、将高频使用的Header编成一个静态表，每个header对应一个数组索引，每次只用传这个索引，而不是冗长的文本。表总共有61项，下图是前30项：

传 3 代表 “POST”，这用一个字节表示了原来4个字节
传28代表content-length，这用一个字节表示了原来14个字节（value下文会讨论）
可以预见这种方式，在大量的请求环境下，可以明显降低传输内容。服务端根据内容查表，就可以还原出header。

二、支持动态地在表中增加header

Host: www.baidu.com
在上面的实例中，打开baidu时，对应域名的所有请求都会带上Host，这又是重复冗余的数据。但由于各家网站的host不相同，无法像上面那样做成一个静态的表。HPACK支持动态地在表中增加header，例如：

62 Host: www.baidu.com
在请求发起前，通过协议将上面Header添加到表中，则后面的请求都只用发送62即可，不用再发送文本，这又节约了大量空间。(请求方/服务方的表成员会保持同步一致)

上面两个分别被成为静态表和动态表。静态表是协议级别的约定，是不变的内容。动态表则是基于当前TCP连接进行协商的结果，发送请求时会相互设置好header，让请求方和服务方维护同一份动态表，后续的请求可复用。连接销毁时，动态表也会注销。

多路复用
H1.1核心的尴尬点在于，在同一个TCP连接中，没办法区分response是属于哪个请求，一旦多个请求返回的文本内容混在一起，就天下大乱，所以请求只能一个个串行排队发送。这直接导致了TCP资源的闲置。

HTTP2为了解决这个问题，提出了流的概念，每一次请求对应一个流，有一个唯一ID，用来区分不同的请求。基于流的概念，进一步提出了帧，一个请求的数据会被分成多个帧，方便进行数据分割传输，每个帧都唯一属于某一个流ID，将帧按照流ID进行分组，即可分离出不同的请求。这样同一个TCP连接中就可以同时并发多个请求，不同请求的帧数据可穿插在一起，根据流ID分组即可。这样直接解决了H1.1的核心痛点，通过这种复用TCP连接的方式，不用再同时建多个连接，提升了TCP的利用效率。 这也是多路复用思想的一种落地方式，在很多消息队列协议中也广泛存在，如AMQP[4]，其channel的概念和流如出一辙，大道相通。

在HTTP2中，流是一个逻辑上的概念，实际上就是一个int类型的ID，可顺序自增，只要不冲突即可，每条帧数据都会携带一个流ID，当一串串帧在TCP通道中传输时，通过其流ID，即可区分出不同的请求。

帧则有更多较为复杂的作用，HTTP2几乎所有数据交互，都是以帧为单位进行的，包括header、body、约定配置(除了Magic串)，这天然地就需要给帧进行分类，于是协议约定了以下帧类型：

HEADERS：帧仅包含 HTTP header信息。
DATA：帧包含消息的所有或部分请求数据。
PRIORITY：指定分配给流的优先级。服务方可先处理高优先请求
RST_STREAM：错误通知：一个推送承诺遭到拒绝。终止某个流。
SETTINGS：指定连接配置。(用于配置，流ID为0) [会ACK确认收到]
PUSH_PROMISE：通知一个将资源推送到客户端的意图。
PING：检测信号和往返时间。（流ID为0）[会ACK]
GOAWAY：停止为当前连接生成流的停止通知。
WINDOW_UPDATE：用于流控制，约定发送窗口大小。
CONTINUATION：用于继续传送header片段序列。
一次HTTP2的请求有以下过程：

通过一个或多个SETTINGS帧约定一些数据（会有ACK机制，确认约定内容）
请求方通过HEADERS帧将请求Aheader打包发出
请求B可穿插···
请求方通过DATA帧将请求Arequest数据打包发出
服务方通过HEADERS帧将请求Aresponse header打包发出
请求C可穿插···
服务方通过DATA帧将请求Aresponse数据打包发出
深入HTTP2
前文简单介绍了，头部压缩和多路复用的具体思路和解决问题的方法，接下来我们深入HTTP2，看看这两个特性是如何落地的，在数据上形成直观地把握，也借此了解何为二进制编码。

任何一个应用层的传输协议，都需要解决一个问题，那就是如何表示数据结尾，如何分割数据。在H1.1中，我们知道，它粗暴地先发Header，再发body，每个header通过\r\n文本内容来分割，header和body通过\r\n\r\n来分割，通过content-length的值读取body，一个请求的内容就成功结束。

// 一次请求的返回
200 OK\r\nHeader1:Value1\r\nHeader2:Value2\r\nHeader3:Value3\r\n\r\nI am body
// 网络中实际传输的是上面文本的ascii编码
HTTP2 为了降低协议占用，不会使用文本分割，也不会使用文本来表示header。它是如何表示一帧开始、一帧结束、header传完了、body传完了呢？

下面是帧格式，所有帧都是一个固定的 9 字节头部 (payload 之前) 跟一个指定长度的数据(payload):

±----------------------------------------------+
| Length (24) |
±--------------±--------------±--------------+
| Type (8) | Flags (8) |
±±------------±--------------±------------------------------+
|R| Stream Identifier (31) |
+=+=============================================================+
| Frame Payload (0…) …
±--------------------------------------------------------------+
Length 代表整个帧的长度，用一个 24 位无符号整数表示。头部的 9 字节不算在这个长度里。从payload开始读Length这么多字节，一帧数据也就读完结束。
Type 定义 帧 的类型，用 8 bits 表示。帧类型决定了帧的格式和语义，不同类型有差异
Flags 是为帧类型相关而预留的布尔标识。标识对于不同的帧类型赋予了不同的语义，例如下面会提到的Padding
R 是一个保留的比特位。这个比特的语义没有定义，发送时它必须被设置为 (0x0), 接收时需要忽略。
Stream Identifier 唯一标示一个流，用 31 位无符号整数表示。客户端建立的 sid 必须为奇数，服务端建立的 sid 必须为偶数，值 (0x0) 保留给与整个连接相关联的帧 (连接控制消息)，而不是单个流
Frame Payload 是主体内容，由帧类型决定（上面的9个字节都是协议本身的消耗，payload才是请求本身的主要内容）
不同的帧类型，有不同的Payload格式，我们分别介绍DATA帧和HEADDERS帧：

DATA帧的Payload:

±--------------+
|Pad Length? (8)|
±--------------±----------------------------------------------+
| Data () …
±--------------------------------------------------------------+
| Padding () …
±--------------------------------------------------------------+
Pad Length: ? 表示此字段的出现时有条件的，当帧的Flags(8)的第三位为1时，才有效，否则会被忽略
Data: 传递的数据，其长度上限等于帧的 payload 长度减去其他出现的字段长度(如果有pad的话)。在gRPC中，Data这部分内容就是用Protobuf将数据编码的结果
Padding: 填充字节，没有具体语义，发送时必须设为 0，作用是混淆报文长度，为安全目的服务
Data帧的Flags(8)目前有两个位有意义：

END_STREAM: bit 0 设为 1 代表当前流的最后一帧，告诉接收方请求数据发送完毕，否则还要继续等下一帧(接收方)
PADDED: bit 3 设为 1 代表存在 Padding
HEADER帧Payload：

±--------------+
|Pad Length? (8)|
±±------------±----------------------------------------------+
|E| Stream Dependency? (31) |
±±------------±----------------------------------------------+
| Weight? (8) |
±±------------±----------------------------------------------+
| Header Block Fragment () …
±--------------------------------------------------------------+
| Padding () …
±--------------------------------------------------------------+
Pad Length: 同DATA帧
E: 一个比特位声明流的依赖性是否是排他的，存在则代表 PRIORITY flag 被设置
Stream Dependency: 指定一个 stream identifier，代表当前流所依赖的流的 id，存在则代表 PRIORITY flag 被设置
Weight: 一个无符号 8 为整数，代表当前流的优先级权重值 (1~256)，存在则代表 PRIORITY flag 被设置
Header Block Fragment: header 块片段，header依次打包排列在里面
Padding: 同DATA帧
HEADERS 帧有以下标识 (flags):

END_STREAM: bit 0 设为 1 代表当前请求 header 发送完了(可能有CONTINUATION帧，可以认为是HEADERS的一部分)
END_HEADERS: bit 2 设为 1 代表 header 块结束
PADDED: bit 3 设为 1 代表 Pad 被设置，存在 Pad Length 和 Padding
PRIORITY: bit 5 设为 1 表示存在 Exclusive Flag (E), Stream Dependency, 和 Weight
请求的header打包在Header Block Fragment ，我们重点关注一下，以便理解header是如何被传输的。

由于上面头部压缩的内容，我们知道header可以存在于静态表、动态表中。此时只需要传一个index即可表达对应的header，减少传输内容。 请求传递的header情况有以下几种：

header 的key、value 在静态表/动态表中，此时只需要传递一个index即可
header 的key 在静态、动态表中，而value由于多种多样，不在表中(如Host)，此时key可以由index表示，但value需要传递原内容
header 的key、value完全不在静态、动态表中，key、value都需要传递原内容(字符串)
希望将本次传递的header写入动态表中，下次只需要传index 即可
不希望本次传递的header写入动态表中
Header Block Fragment 中打包header的方式也就是按照上面几种情况展开，具体篇幅较多，本文找一个复杂点的例子： key、value都不在表中，且需要添加进表中的情况进行举例：(更详细HPACK细节可见[6]、[7])

±–±--±–±--±–±--±–±--+
| 0 | 1 | 0 | // 通过头8个bit表示是哪种case
±–±--±----------------------+
| H | Key Length (7+) |
±–±--------------------------+
| Key String (Length octets) |
±–±--------------------------+
| H | Value Length (7+) |
±–±--------------------------+
| Value String (Length octets) |
±------------------------------+
头8个bit中01000000 表达了两点
header的key不在表中(000000)、value也不在(需要传文本内容)
希望将此header追加到动态表中，供下次使用(01开头表示需要追加到表中)

Value Length 代表对应value的长度，借此可读取完整的Value String
其余的情况都可以用头8个bit表示[7]
多个上面的结构前后拼接在一起，就可以在一个HEADERS帧中表示多个header了
第二行H为1表示value用了霍夫曼编码[9]，可以理解为一种文本压缩策略
上面的场景下，header的内容包含key的Index，value的长度、value的文本内容，其实可分为两种：

数字的表达。 key的Index、key/value文本内容的长度
字符串的表达。key的内容(如custom-key)、value的内容(custom-value)
对于 custom-key: custom-header表达示例：(来源[10])

编码数据的十六进制表示：
400a 6375 7374 6f6d 2d6b 6579 0d63 7573 | @.custom-key.cus
746f 6d2d 6865 6164 6572 | tom-header

解码过程：

40 | == Literal indexed == （01000000表示要追加到表中）
0a | Literal name (len = 10) （得到key长度）
6375 7374 6f6d 2d6b 6579 | custom-key
0d | Literal value (len = 13) （得到value长度）
6375 7374 6f6d 2d68 6561 6465 72 | custom-header （一个key:value 读取完毕）

解码结果可得header： custom-key:custom-header
并将其加入动态表，下次直接只传index
上图中有Key Length (7+) 和 Value Length (7+)，这是上面提到的数字的表达，可以看到有7+这个表示。这里面有一个扩展问题，如果Value的长度比较大，7个bit表示不了咋办。

0 1 2 3 4 5 6 7
±–±--±–±--±–±--±–±--+
| ? | ? | ? | 1 1 1 1 1 | 第一个字节 N = 5
±–±--±–±------------------+
| 1 | Value-(2^N-1) LSB |
±–±--------------------------+
…
±–±--------------------------+
| 0 | Value-(2^N-1) MSB |
±–±--------------------------+
当长度len比较小，len < 2^N - 1, 则直接用第一个字节即可表达。（N <= 7）。 如果len >= 2^N - 1，则需要用后续的字节继续表达。规则是：

选择一个N，如上面N=5，将第一个字节的后N位全部设为1，则第一个字节表达了 2^N - 1， 剩下的len - (2^N - 1) 用后面的字节表示。
将len - (2^N - 1) 用二进制表示出来，将二进制位分别分给下面的字节
只占用后面字节的后7位
如果第一位为0，则表示表达完毕，为1 则表示下一个字节还在继续表示len
示例： (来源[10])

表达长度为： 1337，设N = 5
1337 大于 31（2^5-1），并使用 5 位前缀表示。5 位前缀使用其最大值（31）填充
除第一个字节外，后面字节表达 1337 - 31 = 1306
1036 二进制串为： 010100011010，用多个字节表达
0 1 2 3 4 5 6 7
±–±--±–±--±–±--±–±--+
| X | X | X | 1 | 1 | 1 | 1 | 1 | 第一个字节表达了 2^N - 1 = 31, 下面的字节表达 1337 - 31 = 1306
| 1 | 0 | 0 | 1 | 1 | 0 | 1 | 0 | 后面一截： 0011010 （低位）
| 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 | 前面一截： 01010 （高位）
±–±--±–±--±–±--±–±--+
gRPC 请求抓包
上文已经搞清楚了HTTP2的传输原理，接下来通过wireshark透视一下gRPC调用的过程。

请求内容：

请求返回：

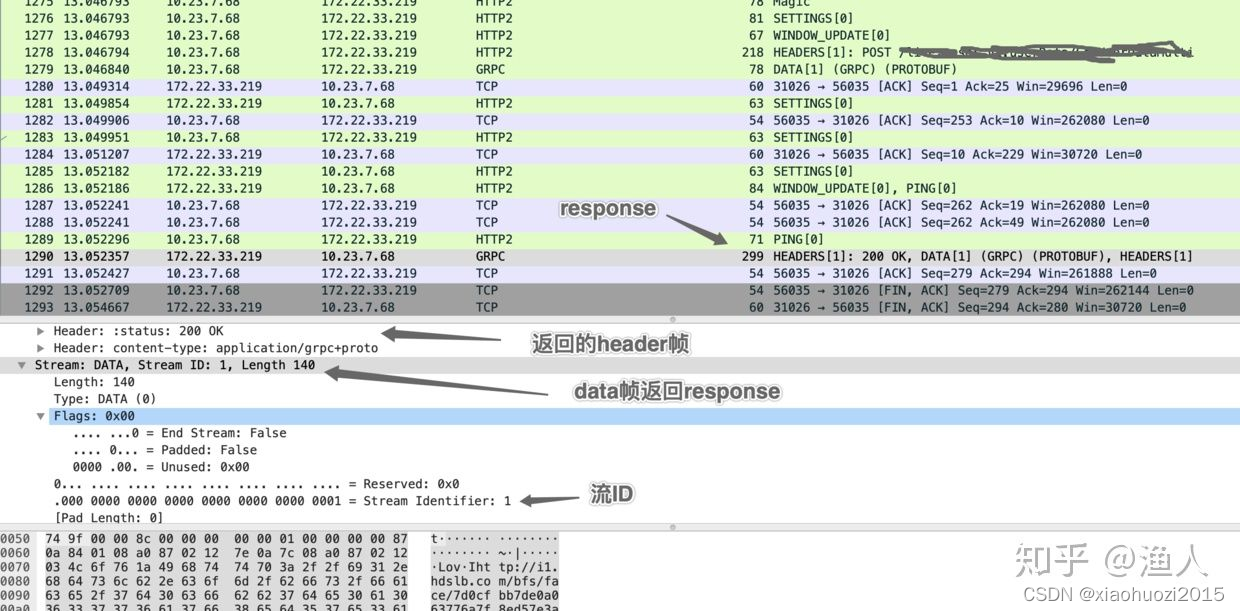

帧示例：

先约定配置，SETTINGS帧有ACK表达确认

请求的Method在header中传递
参数用DATA帧
返回状态用HEADER帧
返回数据用DATA帧
可见调用语义和HTTP并无差别，但通过协议优化，在很大程度上降低了传输的体积，节省资源的同时，也较好地提升了性能。

看了单个请求的抓包样例，我们得再看看gRPC的stream是什么鬼，代码约定如下：

// proto
service XXX {
rpc StreamTest(stream StreamTestReq) returns (stream StreamTestResp);
}
message StreamTestReq {
int64 i = 1;
}
message StreamTestResp {
int64 j = 1;
}
// server端代码
func (s XXXService) StreamTest(re v1pb.XXX_StreamTestServer ) (err error) {
for {
data, err := re.Recv()
if err != nil {
break
}
// 将客户端发送来的值乘以10再返回给它
err = re.Send(&v1pb.StreamTestResp{J: data.I * 10 })
}
return
}
// client 端代码
func TestStream(t testing.T) {
c, _ := service2.daClient.StreamTest(context.TODO())
go func(){
for {
rec, err := c.Recv()
if err != nil {
break
}
fmt.Printf(“resp: %v\n”, rec.J)
}
}()
for _, x := range []int64{1,2,3,4,5,6,7,8,9}{
_ = c.Send(&dav1.StreamTestReq{I: x})
time.Sleep(100time.Millisecond)
}
_ = c.CloseSend()
}
// client端输出结果
resp: 10
resp: 20
resp: 30
resp: 40
resp: 50
resp: 60
resp: 70
resp: 80
resp: 90
上面是一个双向stream流
client和server端同时在收发数据
client连续发送9次后，中断过程。常规的流式服务，如视频编解码，可以一直持续直到结束
服务端将client的参数10后返回
我们不禁要问，这种流式请求和常规的gRPC有没有区别？ 这从抓包便可知分晓：

上面只提取了http2 和grpc的协议内容，否则会被tcp的ack打乱视野，可以从图上看到：

请求的method只发送了一次
服务端的回复header也只返回了一次(200 OK 那行)
剩下的就是： client的data帧和server 端的data帧交替
其实全场就只有一次请求(stream ID 未变化)
stream模式，其实就是gRPC从协议层支持了，在一次长请求中，分批地处理小量数据，达到多次请求的效果，像流水一样可以延绵不绝，直到某一方终止。

试想下，如果gRPC内部不支持这种模式，其实也能自己实现流式的服务，只不过在形式上要多调用几次接口而已。 从上面抓包来看，这种封装在无论在性能和语义上都更好。
