如何加载和保存AutoCAD DXF文件（四参数法）

如何加载和保存AutoCAD DXF文件（四参数法）

        91卫图助手提供两种方法，将CAD DXF文件加载到地图中，分别是七参数法和四参数法，其中七参数法适用于我们明确知道CAD数据中央子午线的前提下，如果不知道中央子午线是多少，则可以使用四参数法。本文将介绍四参数法将DXF文件加载到地图中。

工具/原料

        91卫图助手下载器

        91卫图助手下载地址： http://www.91weitu.com/

步骤一：求解四参数

        1.求解四参数，需要有公共点，即在谷歌地图上找特征比较明显的点，然后在CAD图纸资料中找到与之位置对应的点，求解四参数一般需要两组及以上公共点，最少也得有一组点。

        2、启动91卫图助手，点击工具面板下面的坐标转换参数，弹出坐标转换参数对话框

        3、在弹出坐标转换参数对话框中，我们选择目标坐标系为地方独立坐标系

        4、在WGS84坐标系经纬度投影下面的文本中，我们点击[点0]对应的文本框，然后点击[请从地图中取点]

        5、我们在地图上找一个特征比较明显的点，然后点击即可获取该点在WGS84坐标系下的经纬度坐标

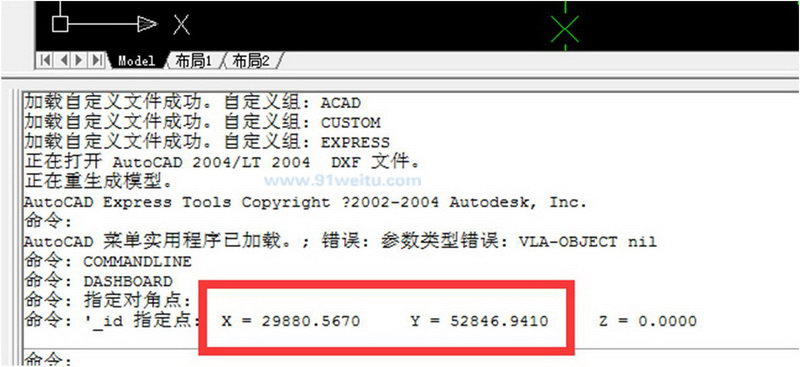

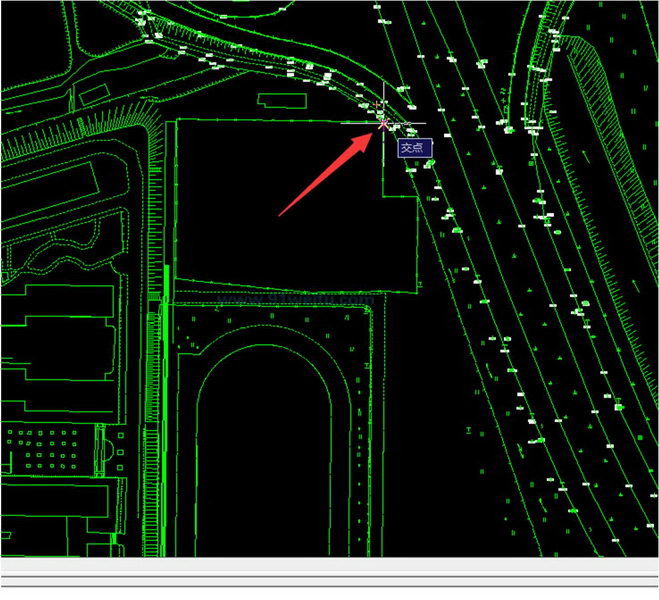

        6、我们在CAD中找到与之对应的点，并取其坐标位置。在CAD中点击工具-查询-点坐标，然后点击对应的点，如下所示：

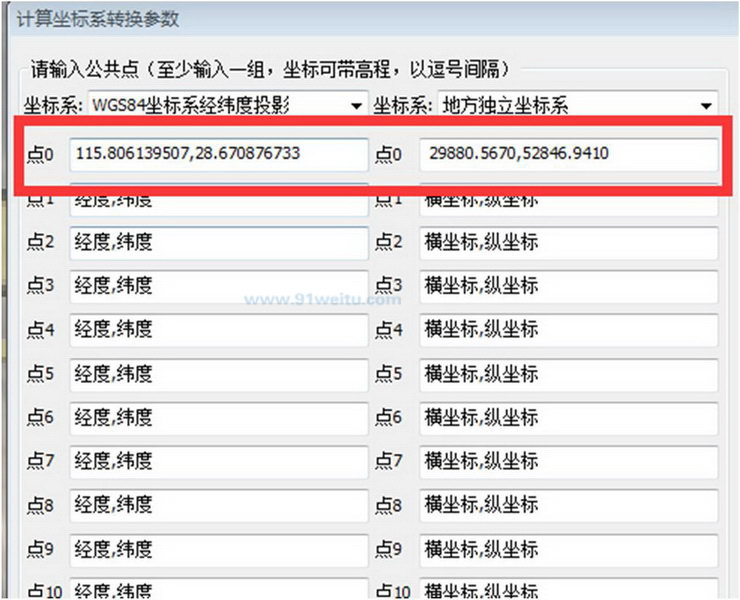

        7、将在CAD中的获取的点坐标，填入到坐标转换参数对话框中，其中X对应横坐标，Y对应纵坐标，如下所示

        8、这样就获得一组公共点，照此方法，可以多获取几组公共点，一般两组及以上公共点即可（选择的点，要尽可能分布均匀），这里我们仅用一组公共点作为示例，不再选其他点。获得公共点以后，

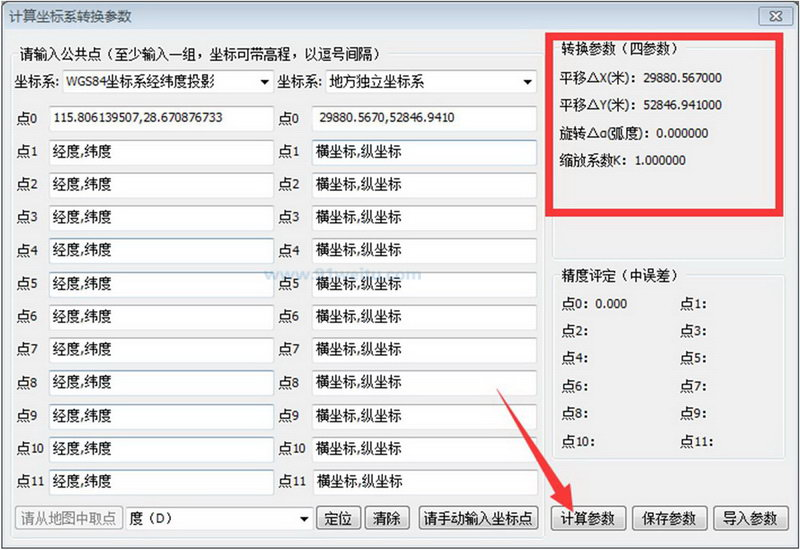

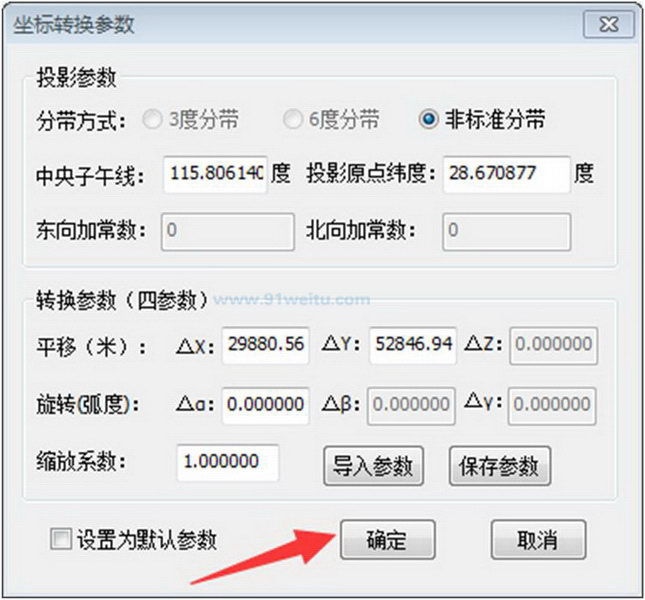

        我们点击计算参数，即可求得四参数，如下所示：

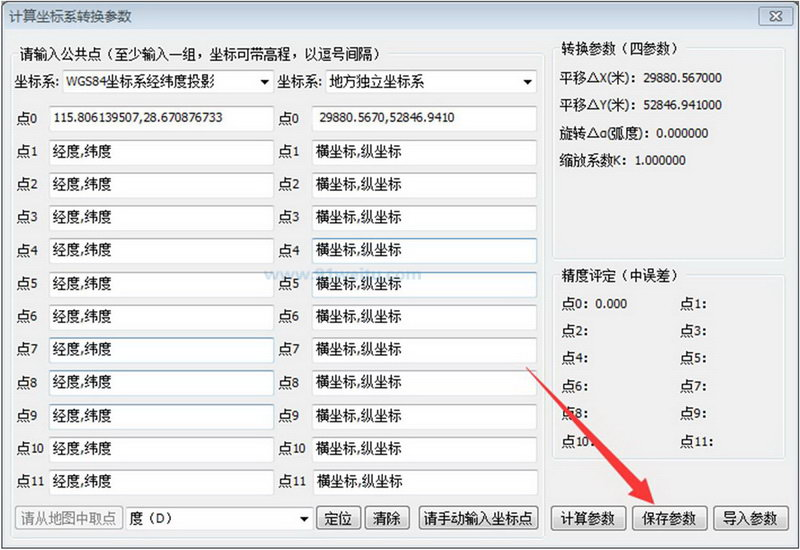

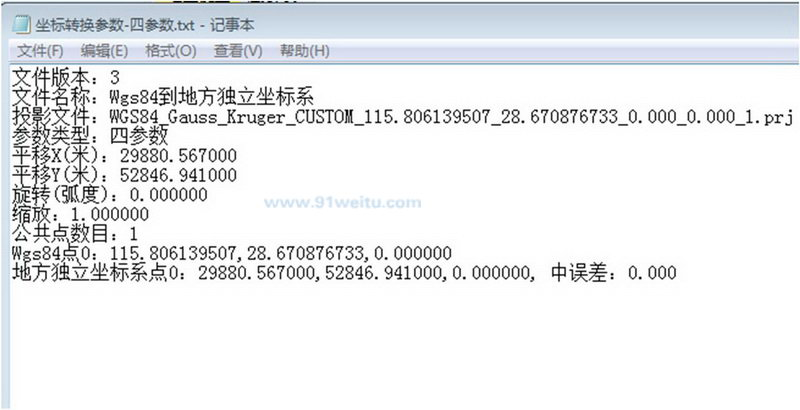

        9、求得四参数以后，我们点击保存参数，将计算的参数保存为文件，后续即可在应用中使用该坐标转换参数文件。

应用四参数，加载DXF文件

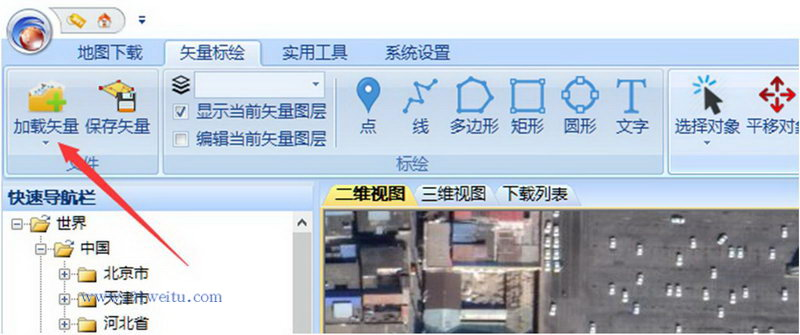

        1、求解完WGS84坐标系与地方独立坐标系相互转换的四参数，我们可以将地方独立坐标系的矢量文件导入到软件中，点击矢量面板下面的加载矢量按钮。

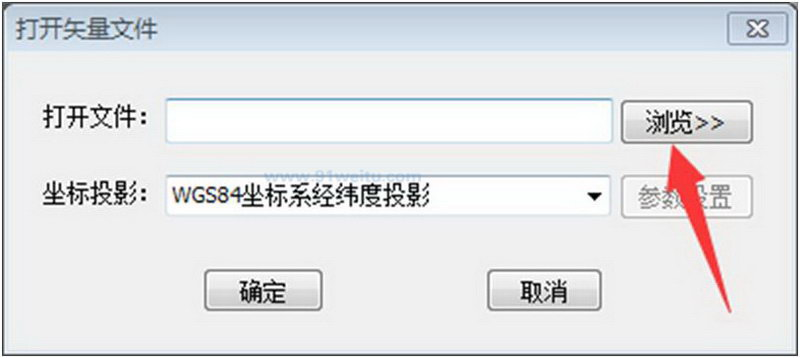

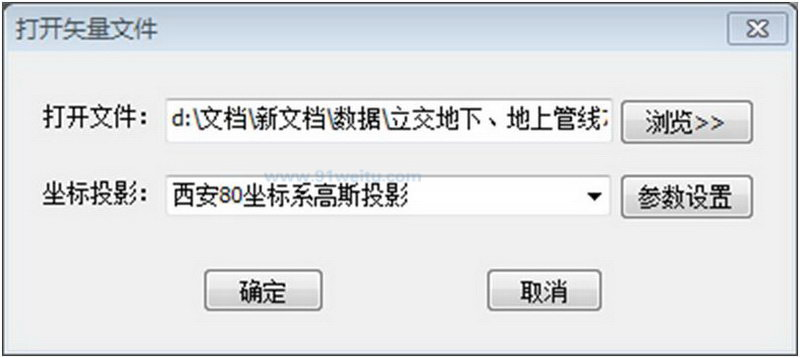

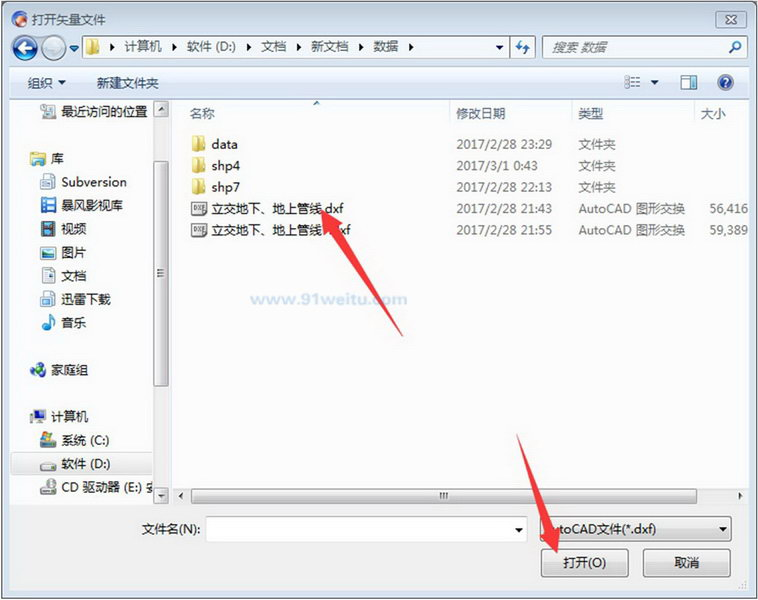

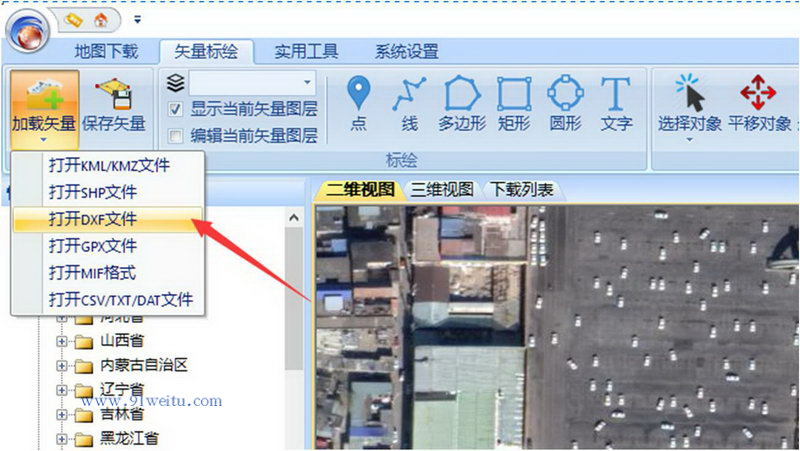

        2、点击打开DXF文件，然后加载DXF文件

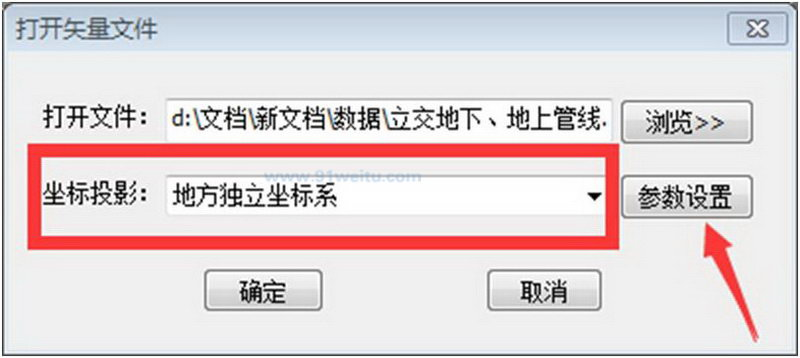

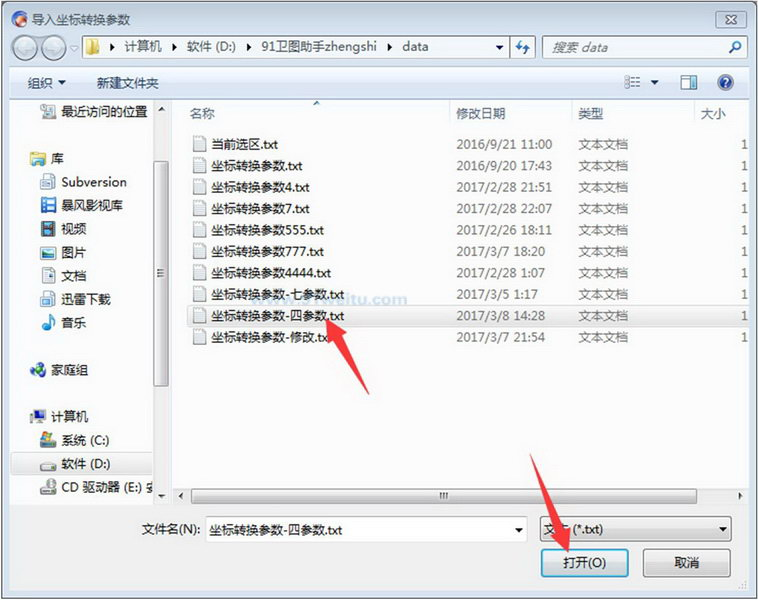

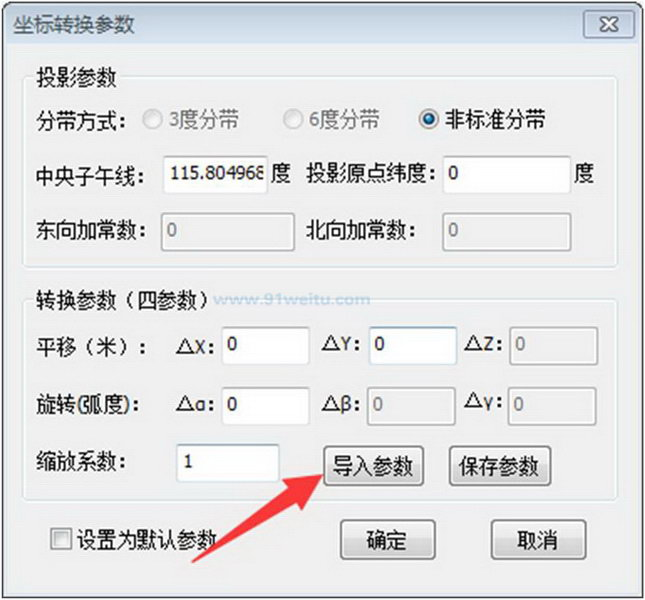

        3、坐标投影选择地方独立坐标系，然后点击参数设置，导入前面求得的四参数

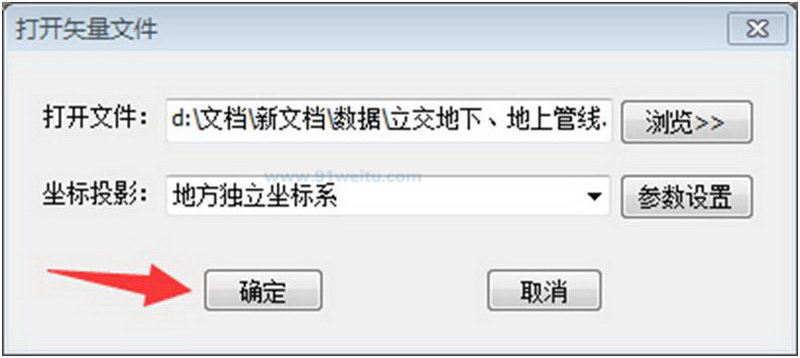

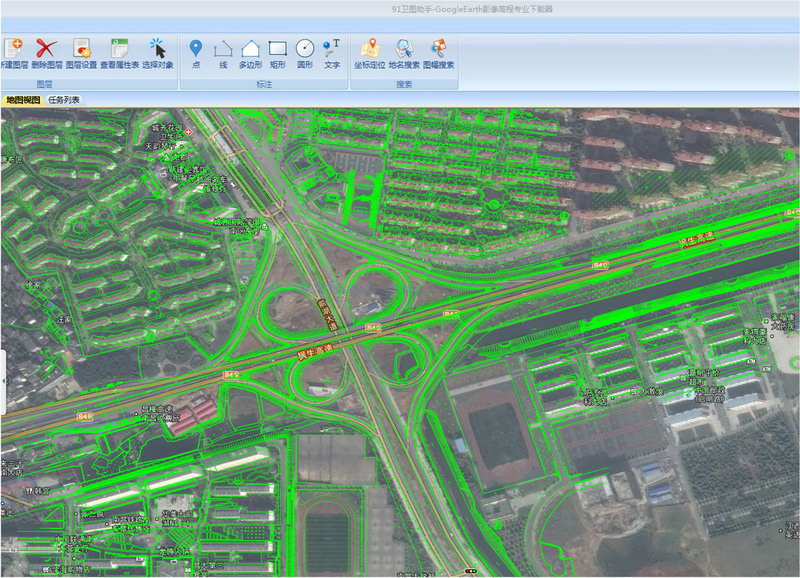

        4、点击确定，就可以将DXF文件加载到软件中，我们可以看到，矢量和影像完美叠加，自此，我们完成DXF文件的加载。

应用四参数，保存DXF文件

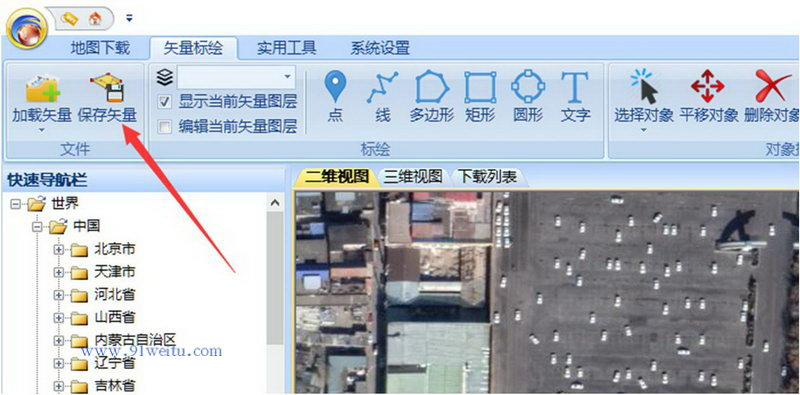

        1、矢量数据加载进我们后，可以进行编辑等操作，等编辑好以后，我们可以将其保存为DXF文件输出，点击矢量面板下面的保存矢量

        2、可以看到可以保存为多种格式，我们可以根据自己需要选择，这里我们选择DXF格式

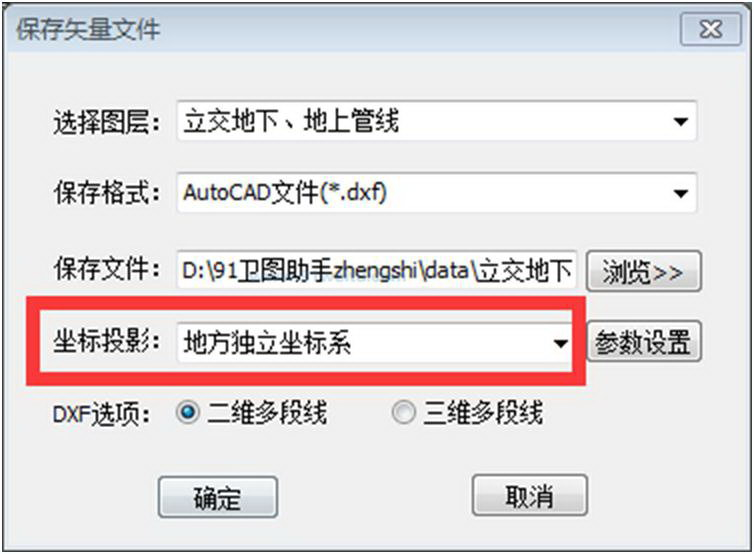

        3、坐标投影选地方独立，然后导入前面求的坐标转换参数

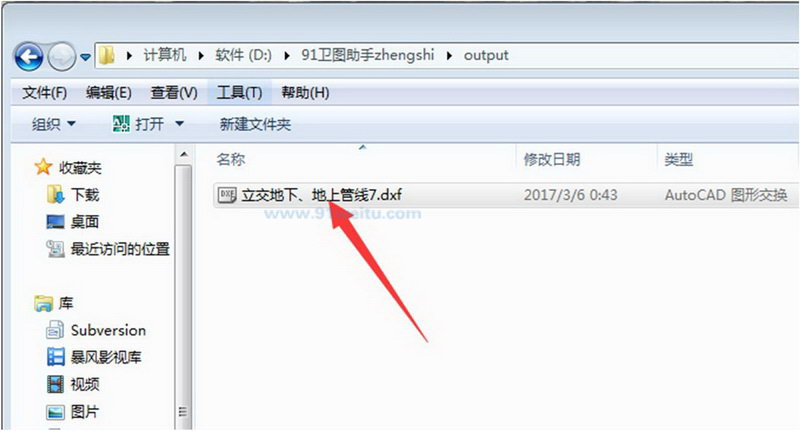

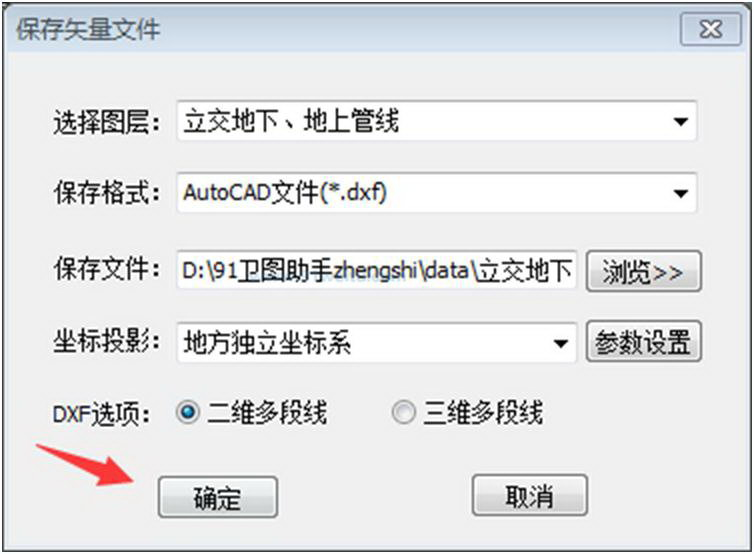

        4、点击确定，即完成数据的导出
