如何画好架构图

什么是架构图？

架构图 = 架构的表达 = 架构在不同抽象角度和不同抽象层次的表达

架构可以从很多个角度去看，比如：业务架构、应用架构、技术架构、代码架构、数据架构等。

从架构级别来分类，使用金字塔的说明，上层级别包含下层：系统级、应用级、模块级、代码级。

架构图核心要素：分层、分模块、分功能

业务/产品架构图

业务架构定义：业务架构是从业务和产品的视角出发，描述整个平台或特定产品的业务实现。它涉及业务规划、业务模块、业务流程等方面，并将实际业务拆分成不同的领域，并为这些领域设计模型，将现实世界中的业务流程转化成为可管理和可实施的抽象对象。

制定业务架构原则：业务架构原则应结合企业的具体业务情况制定。以电商平台为例，原则可能包括：

业务平台化：将业务分成相互独立的平台，如交易平台、物流平台等，并将基础业务模块化以便复用。
核心与非核心业务分离：区分电商系统的核心业务与非核心业务，优化核心业务以增强稳定性，同时使非核心业务更加多样化以满足不同需求。
业务隔离：根据不同业务的特点进行隔离，如交易平台需要保证高可用性以快速处理订单，履约业务则强调一致性，而秒杀业务需能处理高并发需求。
主流程与辅助流程区分：清晰区分电商系统中的主要流程和辅助流程，并确保主流程的顺畅运行，对于辅助流程可以采用后台异步处理，减少其对主流程的潜在影响。

应用架构图

（1）稳定原则：
一切以稳定为中心。
架构尽可能简单、清晰，追求小而美，不要大而全。
不过度设计。
（2）解耦
将稳定部分与易变部分分离。
将核心业务与非核心业务分离。
将电商主流程和辅助流程分离。
将应用与数据分离。
将服务和实现细节分离。
（3）抽象
应用抽象化：应用只依赖服务抽象，不依赖服务实现的细节和位置。
数据库抽象化：应用只依赖逻辑数据库，不需要关心物理库的位置和分片。
服务抽象化：应用虚拟化部署，不需要关心实体机的配置，动态调配资源。
（4）松耦合
跨域调用异步化：在不同的业务域之间尽量异步解耦。
非核心业务尽量异步化：在核心业务和非核心业务之间尽量异步化。
在必须同步调用时，需要设置超时时间和任务队列的长度。
（5）容错设计
服务自治：服务能彼此独立修改、部署、发布和管理，避免引发连锁反应。
集群容错：应用系统集群部署，避免单点服务。
多机房容灾：多机房部署、多活。

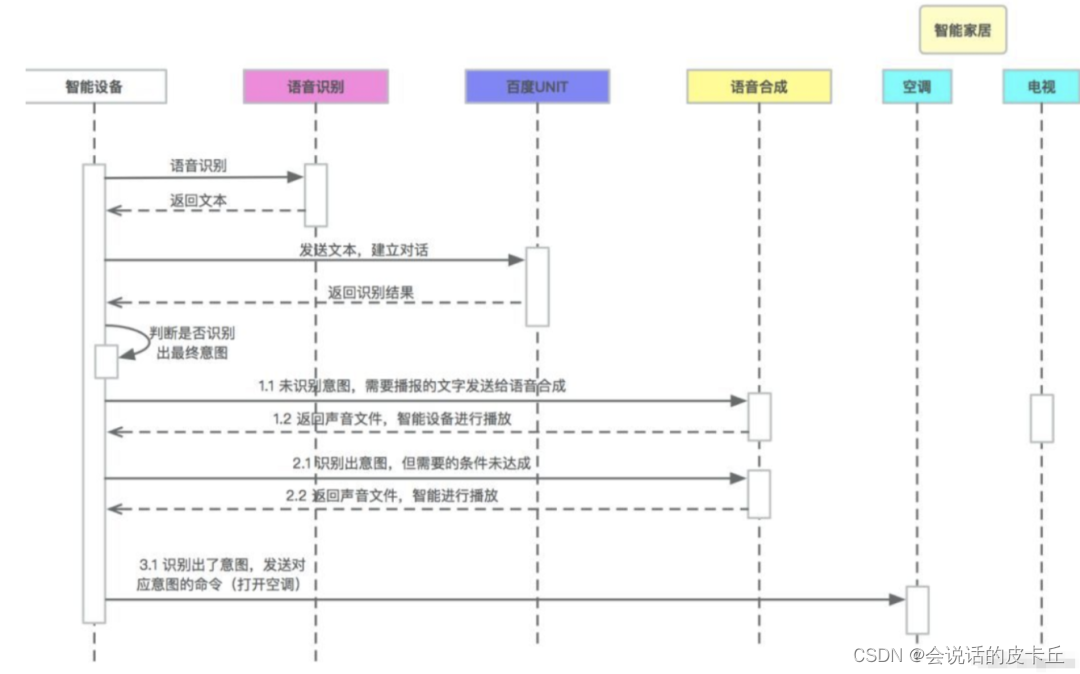

时序图

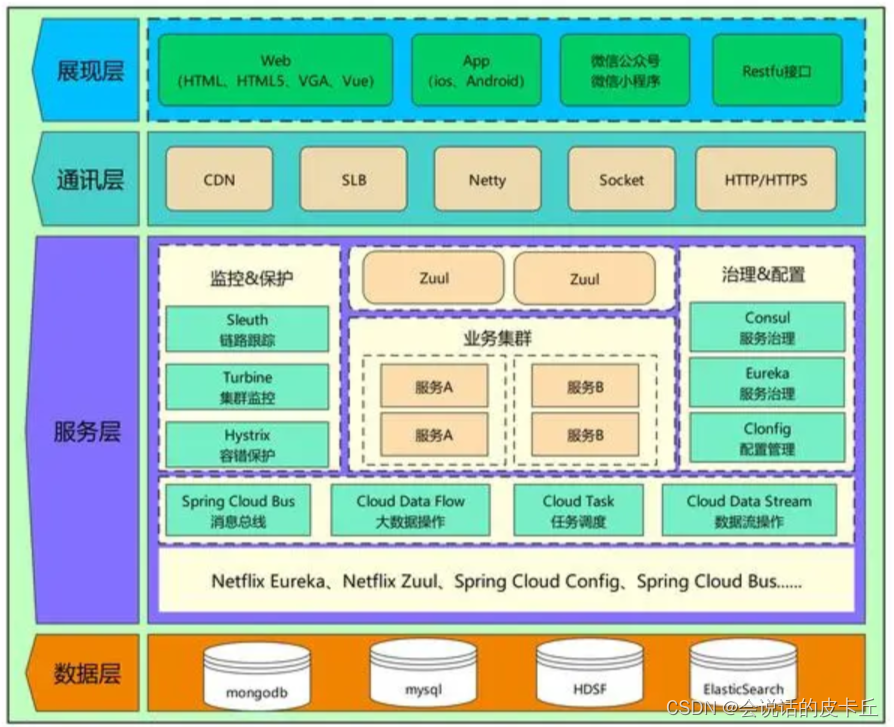

技术架构图

技术架构图是一种详细的框架图，它展示了构成应用系统的各个运行组件及其关系，以及这些组件如何部署在硬件上。这些组件可能包括负载均衡器（如LVS），web服务器（如Nginx），应用服务器（如Tomcat），以及其他必要的中间件或服务（如PHP-FPM）。技术架构图特别强调以下方面：

1. 技术实现：描述系统关键技术组件和实现，如系统的分层结构、核心技术组件、组件间通信方式和数据流向。

2. 非功能性特性：技术架构主要关注系统的可用性、性能、可扩展性、安全性、伸缩性和简洁性，确保系统级别的稳健性。

技术架构的设计原则包括：

1. 无状态：尽量避免在本机上保存状态数据，以支持更好的扩展性和可恢复性。

2. 可复用性：服务应设计为可复用的业务逻辑抽象，服务之间的引用仅依赖于服务的抽象而不是实现细节。

3. 松耦合：跨业务域的调用应尽可能异步解耦，同步调用时应有超时和队列大小设置，以及将基础服务与易变流程服务分离，减少依赖性。

4. 可治理原则：确保服务可以灵活地进行降级、限流、开关控制和监控，以及实施白名单机制和服务契约，保障服务质量。

5. 基础服务：将基础服务（如时效、库存和价格计算）下沉并复用，确保基础服务的自治性、独立性、精简性和水平扩展能力，以及物理隔离，包括相关数据。

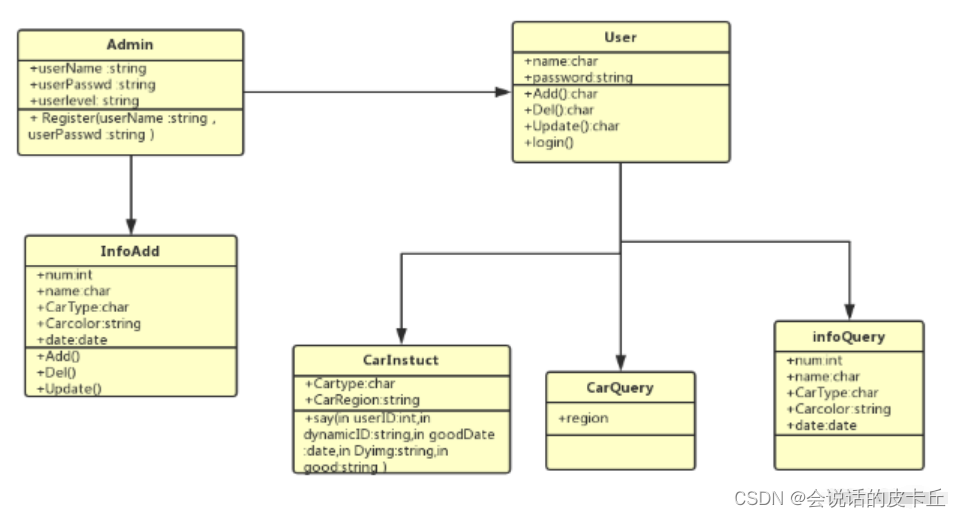

代码架构图

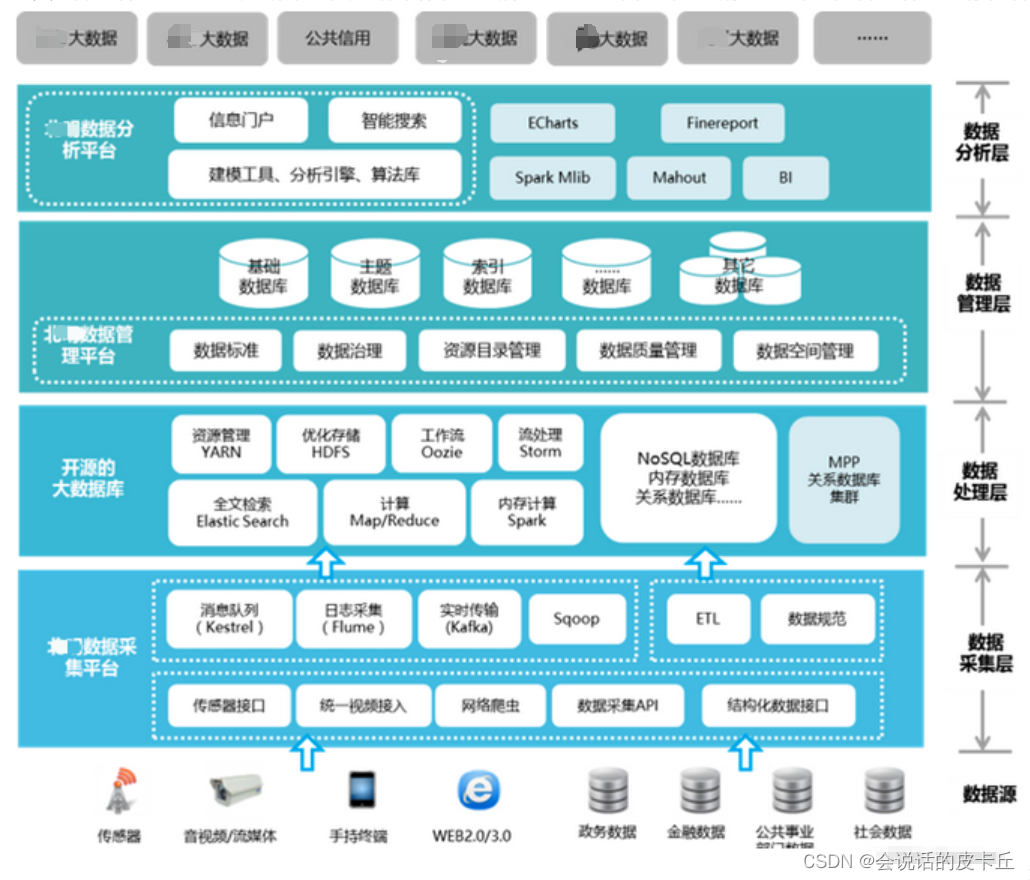

数据架构图
