韦东山uboot_内核_根文件系统学习笔记1.2.3--第001课_U-boot分析与使用_第002节_u-boot分析之makefile文件学习

STEP1:设置版本号

VERSION = 1
PATCHLEVEL = 1
SUBLEVEL = 6
EXTRAVERSION =
U_BOOT_VERSION = $(VERSION).$(PATCHLEVEL).$(SUBLEVEL)$(EXTRAVERSION)
VERSION_FILE = $(obj)include/version_autogenerated.h

这里U_BOOT_VERSION=1.1.6；VERSION_FILE路径为include/version_autogenerated.h

(1)uboot的版本号分3个级别：
VERSION：主板本号
PATCHLEVEL：次版本号
SUBLEVEL：再次版本号
EXTRAVERSION:另外附加的版本信息
这4个用.分隔开共同构成了最终的版本号。
(2)Makefile中版本号最终生成了一个变量U_BOOT_VERSION，这个变量记录了Makefile中配置的版本号。
(3)include/version_autogenerated.h文件是编译过程中自动生成的一个文件，所以源目录中没有，但是编译过后的uboot中就有了。它里面的内容是一个宏定义，宏定义的值内容就是我们在Makefile中配置的uboot的版本号。
(4)验证方法：自己修改主Makefile中几个Version有关的变量，然后重新编译uboot，然后烧录到SD卡中，从SD卡启动，然后去看启动时uboot打印出来的版本信息，看看变化是不是和自己的分析一致。

STEP2:设置架构和OS

HOSTARCH := $(shell uname -m | \
	sed -e s/i.86/i386/ \
	    -e s/sun4u/sparc64/ \
	    -e s/arm.*/arm/ \
	    -e s/sa110/arm/ \
	    -e s/powerpc/ppc/ \
	    -e s/macppc/ppc/)

HOSTOS := $(shell uname -s | tr '[:upper:]' '[:lower:]' | \
	    sed -e 's/\(cygwin\).*/cygwin/')

export	HOSTARCH HOSTOS

“sed –e”表示后面跟的是一串命令脚本，而表达式“s/abc/def/”表示要从标准输入中，查找到内容为“abc”的，然后替换成“def”。其中“abc”表达式用可以使用“.”作为通配符。

命令“uname –m”将输出主机CPU的体系架构类型。作者的电脑使用Intel Core2系列的CPU，因此“uname
–m”输出“i686”。 “i686”可以匹配命令“sed -e s/i.86/i386/”中的“i.86”，因此在作者的机器上执行Makefile，HOSTARCH将被设置成“i386” 。

“uname –s”输出主机内核名字，作者使用Linux发行版Ubuntu9.10，因此“uname –s”结果是“Linux”。“tr
‘[:upper:]’ ‘[:lower:]’”作用是将标准输入中的所有大写字母转换为响应的小写字母。因此执行结果是将HOSTOS
设置为“linux”。

HOSTARCH和HOSTOS
(1)直接在shell中执行uname -m得到i686，得到的值其实你当前执行这个命令的电脑的CPU的版本号。
(2)shell中的|叫做管道，管道的作用就是把管道前面一个运算式的输出作为后面一个的输入再去做处理，最终的输出才是我们整个式子的输出。
(3)HOSTARCH这个名字：HOST是主机，就是当前在做开发用的这台电脑就叫主机；ARCH是architecture(架构)的缩写，表示CPU的架构。所以HOSTARCH就表示主机的CPU的架构。
(4)这两个环境变量是主机的操作系统和主机的CPU架构，得出后保存备用，后面自然会用到。

STEP3:设置生成的文件路径

这里主要说明origin的语法：

origin函数不像其它的函数，他并不操作变量的值，他只是告诉你你的这个变量是哪里来的？其语法是：

$ (origin <variable > ; )

注意， variable 是变量的名字，不应该是引用,所以你最好不要在variable中使用“$”字符。

Origin函数会以其返回值来告诉你这个变量的“出生情况”，
下面，是origin函数的返回值:“command line”即$(origin o)=command line，即shell命令行定义了O这个环境变量表示编译生成的路径。

即：
如果variable这个变量是被命令行定义的。

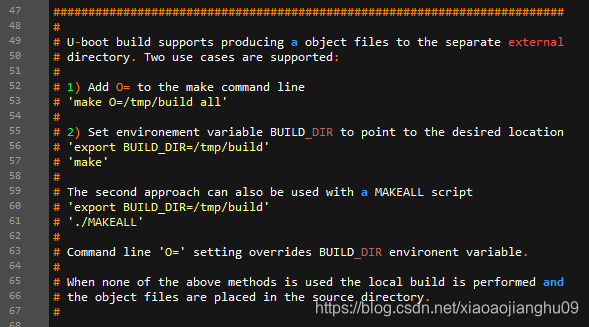

默认的就是原地编译。如果需要指定具体的输出目录编译则有2种方式来指定输出目录。（具体参考Makefile 47-67行注释内容）
第一种：make O=输出目录
第二种：export BUILD_DIR=输出目录 然后再make
如果两个都指定了（既有BUILD_DIR环境变量存在，又有O=xx），则O=xx具有更高优先级，听他的。
两种编译的实现代码在Makefile的69-73行。

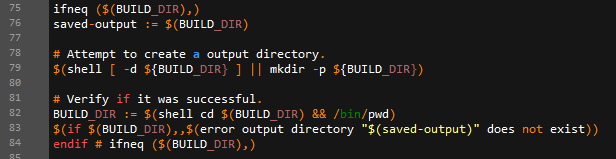

判断当前是否有个｛BUILD_DIR｝目录？
如果没有，执行mkdir -p ${BUILD_DIR}即创建｛BUILD_DIR｝目录,这个变量为空。

STEP4:设置生成的文件路径

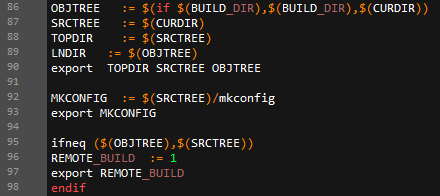

OBJTREE、SRCTREE、TOPDIR
(1)OBJTREE：编译出的.o文件存放的目录的根目录。在默认编译下，OBJTREE等于当前目录；在O=xx编译下，OBJTREE就等于我们设置的那个输出目录。
(2)SRCTREE: 源码目录，其实就是源代码的根目录，也就是当前目录。

总结：
在默认编译下，OBJTREE和SRCTREE相等；在O=xx这种编译下OBJTREE和SRCTREE不相等。
Makefile中定义这两个变量，其实就是为了记录编译后的.o文件往哪里放，就是为了实现O=xx的这种编译方式的。

MKCONFIG（Makefile的101行）
Makefile中定义的一个变量（在这里定义，在后面使用），它的值就是我们源码根目录下面的mkconfig。这个mkconfig是一个脚本，这个脚本就是uboot配置阶段的配置脚本。

这里默认配置方式下：OBJTREE=SRCTREE则执行“obj,src都为空”命令。

STEP5:配置交叉编译工具

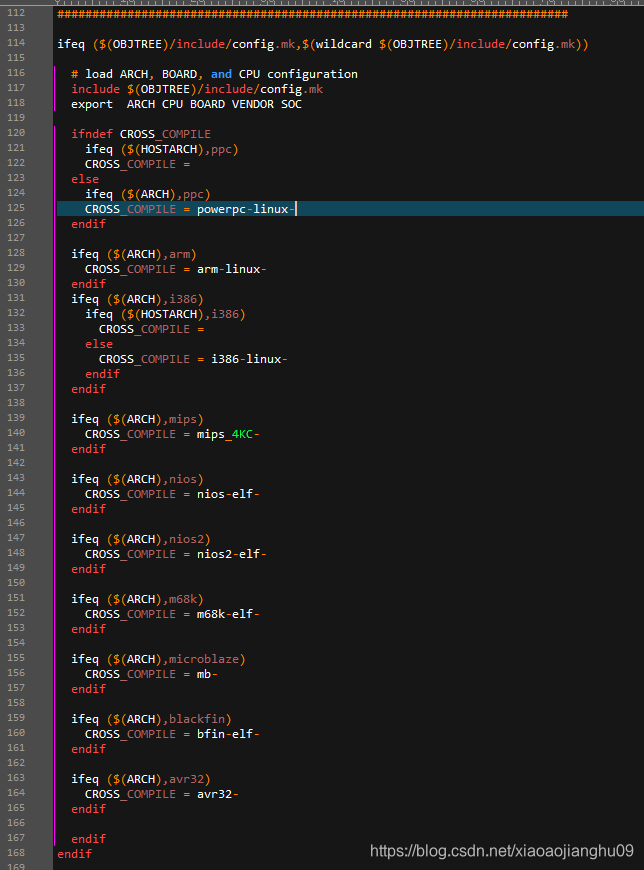

LINE117 include $(OBJTREE)/include/config.mk

(1)include/config.mk不是源码自带的（你在没有编译过的源码目录下是找不到这个文件的），要在配置过程（make 100ask_config）中才会生成这个文件。因此这个文件的值和我们配置过程有关，是由配置过程根据我们的配置自动生成的。
(2)根据前面帖子可知生成的config.mk内容为：

(3)我们在下一行（118行）export导出了这5个变量作为环境变量。所以着两行加起来其实就是为当前makefile定义了5个环境变量而已。之所以不直接给出这5个环境变量的值，是因为我们希望这5个值是可以被人很容易的、集中的配置的。
(4)这里的配置值来自于1896行那里的配置项。如果我们要更改这里的某个配置值要到1896行那里调用MKCONFIG脚本传参时的参数。

100ask24x0_config	:	unconfig
	@$(MKCONFIG) $(@:_config=) arm arm920t 100ask24x0 NULL s3c24x0

ARCH CROSS_COMPILE
(1)接下来有2个很重要的环境变量。一个是ARCH，上面导出的，值来自于我们的配置过程，它的值会影响后面的CROSS_COMPILE环境变量的值。ARCH的意义是定义当前编译的目标CPU的架构。
(2)CROSS_COMPILE是定义交叉编译工具链的前缀的。定义这些前缀是为了在后面用（用前缀加上后缀来定义编译过程中用到的各种工具链中的工具）。我们把前缀和后缀分开还有一个原因就是：在不同CPU架构上的交叉编译工具链，只是前缀不一样，后缀都是一样的。因此定义时把前缀和后缀分开，只需要在定义前缀时区分各种架构即可实现可移植性。
(3)CROSS_COMPILE在120-159行来确定。CROSS_COMPILE是被ARCH所确定的，只要配置了ARCH=arm，那么我们就只能在ARM的那个分支去设置CROSS_COMPILE的值。这个设置值只要能保证找到那个交叉编译工具链即可，不一定非得是全路径的，相对路径也可以。（如果已经将工具链导出到环境变量，并且设置了符号链接，这样CROSS_COMPILE = arm-linux-就可以）
(4)实际运用时，我们可以在Makefile中去更改设置CROSS_COMPILE的值，也可以在编译时用make CROSS_COMPILE=xxxx来设置，而且编译时传参的方法可以覆盖Makefile里面的设置。

根据前面定义：

顶层文件目录的config.mk文件
编译工具定义（config.mk 116-128行）：
