Baumer工业相机堡盟工业相机如何通过BGAPI SDK使用Binning像素合并功能（C语言）

Baumer工业相机

Baumer工业相机堡盟相机是一种高性能、高质量的工业相机，可用于各种应用场景，如物体检测、计数和识别、运动分析和图像处理。

Baumer的万兆网相机拥有出色的图像处理性能，可以实时传输高分辨率图像。此外，该相机还具有快速数据传输、低功耗、易于集成以及高度可扩展性等特点。
​
Baumer工业相机由于其性能和质量的优越和稳定，常用于高速同步采集领域，通常使用各种图像算法来提高其捕获的图像的质量。

Baumer GAPI SDK是由Baumer公司提供的软件开发工具包，专门为其工业相机产品定制而成。该SDK旨在为开发人员提供一系列功能强大的工具和接口，以便轻松地与Baumer的工业相机进行通信、图像采集和处理等操作。

Baumer工业相机堡盟相机中Binning像素合并功能是一种通过允许多个像素合并成一个较大像素的功能。它一般称为Binning模式，分为Binning 黑白模式和Binning 彩色模式。

Baumer工业相机BGAPI SDK和短曝光功能的技术背景

Baumer工业相机的GAPI SDK是Baumer公司开发的针对其相机产品系列的一套软件开发工具包。该SDK提供了一组API，使开发人员可以编写专业应用程序，从而控制、捕获、处理和显示Baumer相机的图像和数据。BGAPI SDK支持多种编程语言，包括C++、C#、Visual Basic、LabVIEW、Matlab等，并提供了大量示例代码和文档，以帮助用户轻松上手，快速完成应用程序的开发。

GAPI SDK提供了丰富的功能，可以控制Baumer相机的所有参数，包括曝光时间、增益、白平衡、触发模式等，以及支持各种数据格式，例如Raw、BMP、JPG等，同时还提供了实时显示、数据采集、图像处理等功能，为开发人员提供了高度定制化的解决方案。此外，BGAPI SDK还支持多相机系统的开发，并可支持各种计算机操作系统，如Windows、Linux、Mac OS等。

Baumer工业相机的像素合并功能是一种允许多个像素合并成一个较大像素的功能。这一功能通常用于增加相机捕获的图像的动态范围，以及提高对光线的敏感性。

像素合并可以通过两种方式进行：水平和垂直。水平像素合并将同一行的相邻像素合并，而垂直像素合并将不同行的像素合并。

通过合并像素，相机可以产生具有更高的细节、更少的噪音和在低光照条件下更好的照明的图像。由此产生的图像通常具有更高的质量，更适合分析和处理。

总的来说，像素合并功能是工业相机的一个重要特征，可以帮助提高各行业成像应用的准确性和可靠性，如医疗成像、质量控制和监控。

Baumer工业相机中的Binning模式分为Binning黑白模式和Binning彩色模式

Baumer工业相机通过CameraExplorer软件使用Binning功能

​

Baumer工业相机的相机软件Camera Explorer可以可视化便捷地进行Binning功能的设置

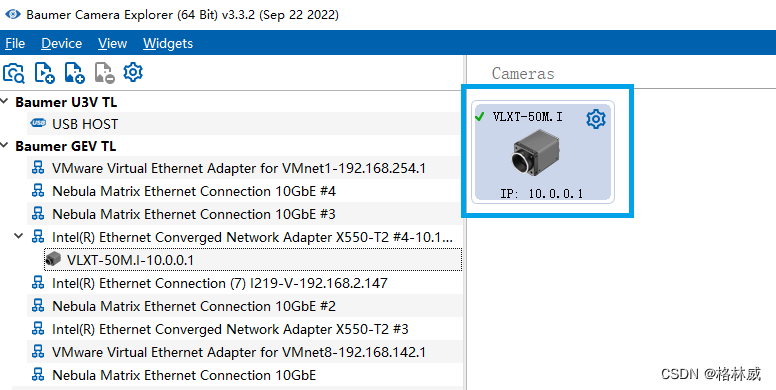

首先，双击进入相机界面
​​

​

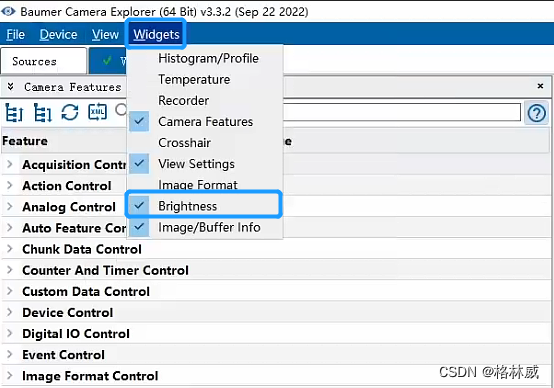

然后选择相机页面中左上角标题菜单栏中的Widgets，并选择其中的Brightness。

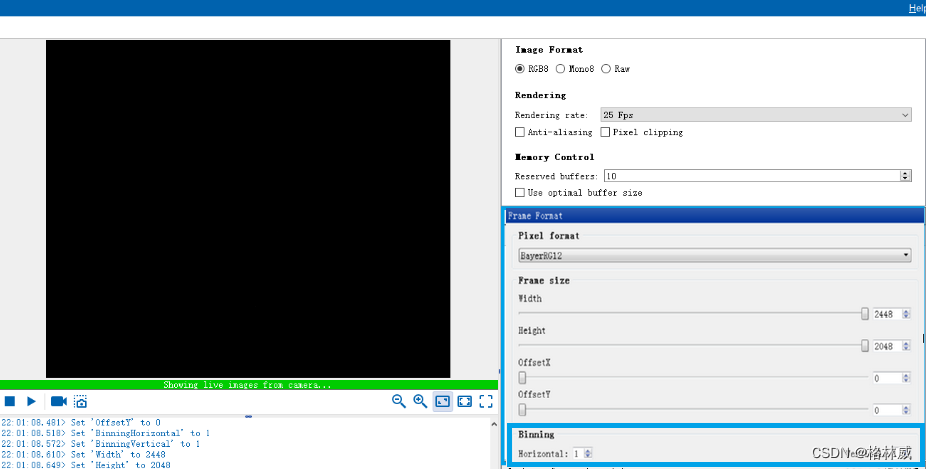

最后在Camera Explorer界面的右侧会出现Image Format的功能界面

其中，Binning中的Horizontal为水平方向的像素合并，Vertical则垂直方向的像素合并。

​

Baumer工业相机通过BGAPI SDK使用Binning功能

下面介绍在C语言里Baumer工业相机如何通过BGAPI SDK使用短曝光功能方式

1.引用合适的类文件

代码如下（示例）：

#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#include "bgapi2_genicam/bgapi2_genicam.h"

2.通过BGAPI SDK使用Binning功能

Baumer工业相机设置Binning像素合并功能模式C语言核心代码如下所示：

#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#include "bgapi2_genicam/bgapi2_genicam.h"

SystemList
Open a System
Get the InterfaceList and fill it Open an Interface
Get the DeviceList and fill it
Open a Device

if (BGAPI2_System_Open(pSystem) != BGAPI2_RESULT_SUCCESS) return BGAPI2_RESULT_ERROR;

printf("设置Binning水平像素合并 \n");
if (BGAPI2_Device_GetRemoteNode(pDevice, "BinningHorizontal", &pNode)!= BGAPI2_RESULT_SUCCESS) return BGAPI2_RESULT_ERROR;
if (BGAPI2_Node_SetInt(pNode, 2)!= BGAPI2_RESULT_SUCCESS) return BGAPI2_RESULT_ERROR;

printf("设置Binning垂直像素合并 \n");
if (BGAPI2_Device_GetRemoteNode(pDevice, "BinningVertical", &pNode)!= BGAPI2_RESULT_SUCCESS)
return BGAPI2_RESULT_ERROR;
if (BGAPI2_Node_SetInt(pNode, 2)!= BGAPI2_RESULT_SUCCESS) return BGAPI2_RESULT_ERROR;

Baumer工业相机使用Binning功能的优势

工业相机的像素合并功能提供了几个优势：

1. 提高灵敏度。像素合并将相邻像素的像素值结合起来，形成一个更敏感的传感器。这有助于检测低光，提高图像质量。

2. 减少噪音。像素合并有助于通过平均多个像素的像素值来减少图像中的噪音。这有助于实现更高的信噪比，从而获得更清晰的图像。

3. 提高分辨率。合并像素可以通过将多个像素合并为一个像素来提高图像的分辨率。这可以帮助捕捉到图像中的精细细节。

4. 减少数据大小。合并像素可以减少表示图像所需的数据量，这在需要传输或储存数据的应用中很有用。

总的来说，工业相机中的像素合并功能可以显著提高图像质量，使其成为各种应用中的宝贵工具，包括机器视觉、监控和科学成像。

Baumer工业相机使用Binning功能的行业应用

工业相机的像素合并功能有几个场景的应用：

1. 图像增强。像素合并可以通过减少噪声和提高信噪比来提高图像质量。

2. 高分辨率成像。像素合并可以使相机通过合并多个像素的数据来产生高分辨率的图像。

3. 弱光成像。像素合并可以通过合并多个像素的数据和增加整体信号来提高相机在低光环境下的灵敏度。

4. 深度感知。像素合并可用于通过合并立体相机的视图来创建深度图。

5. 超高速成像。像素合并可以使相机通过合并一组像素的数据并以高速度记录来捕捉超高速的图像。

总的来说，像素合并功能在许多对清晰度和精确度要求很高的工业成像应用中非常有用。
