StartUML 工具

1.说明：



StarUML是一个开源的UML工具列表软件，它遵守GNU GPL的一个修订版。 StarUML项目宣称的目标是代替大型的商业UML工具软件，如IBM的Rational Rose，Borland公司的Together。

StarUML是一种生成类图和其他类型的统一建模语言(UML)图表的工具。这是一个用Java语言描述的创建类图的简明手册。

StarUML(简称SU)，是一种创建UML类图，并能够自动生成Java的“stub code” 的工具。SU也可以做JAVA逆向工程，以产生相应的UML图表。



2.使用场景分析：

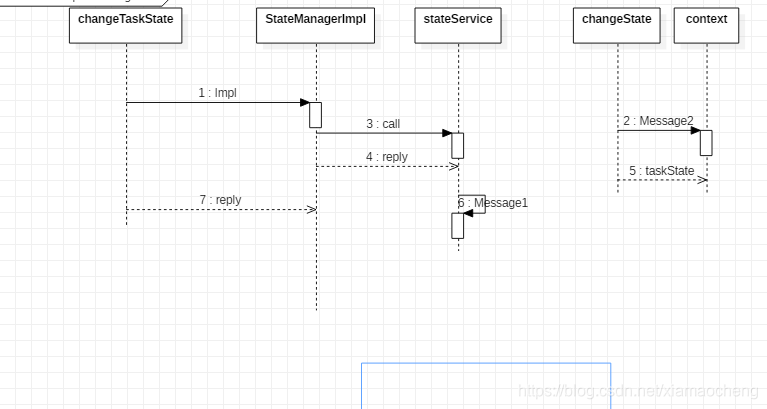

1.先创建类图，在创建活动图，序列图：

2.支持.逆向工程





3.下载地址：

下载地址 ：http://staruml.io/



4.更多参考资料：

https://blog.youkuaiyun.com/RD_moon/article/details/82895367
