CC工具箱使用指南：【SHP转TXT_通用版】

一、简介

这是一个批量将SHP数据转换为特定的地块描述TXT文件的工具。

输入的SHP数据位于放在文件夹中：

工具生成的TXT文件大概长这样：

因为是通用工具，生成的结果要看参数设置，上面只是一个示例。

---

二、工具参数介绍

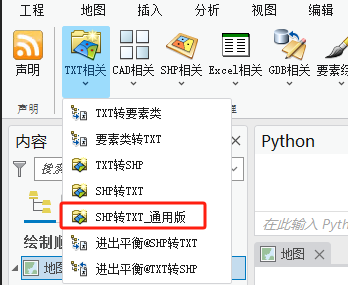

点击【TXT相关】组里的【SHP转TXT_通用版】工具：

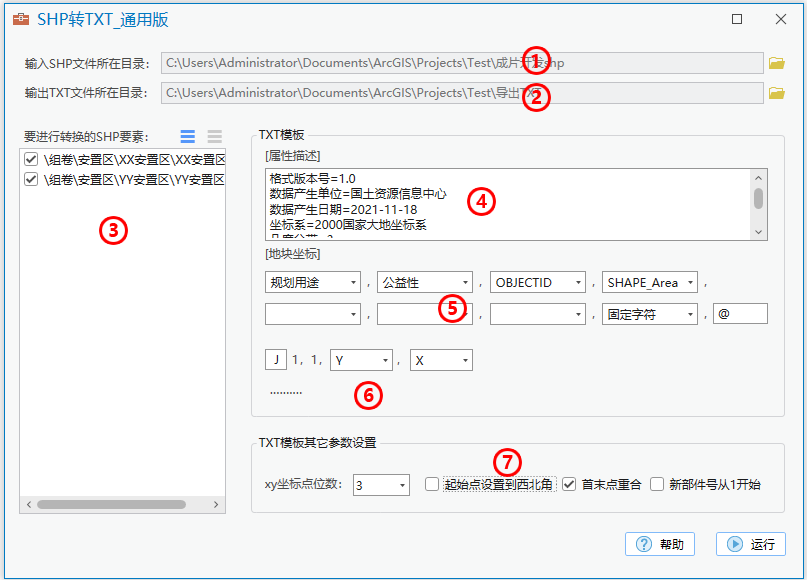

即可打开下面的工具框界面：

1、输入SHP文件所在路径

输入要处理的SHP文件所在的路径。

选择后，文件夹下的所有SHP文件都会添加到参数3的列表框中，包括子文件夹。

2、输出TXT文件所在路径

选择生成TXT文件的文件夹路径。

3、要进行转换的SHP文件列表

参数1选择后，这里会列出要处理的所有SHP数据。

只能选中的SHP文件才会参与转换。

右上角2个按键为【全选】和【取消全选】。

4、输入抬头文本

生成的TXT文件开关有一个属性描述的抬头文本。手动输入。

5、属性描述行参数

这里可以设置地块坐标的属性行。

默认是按8个【，】加末尾一个【@】符号。

【，】之间的值可以选择SHP的字段（1）、不填写（2）、手动输入固定字符（3），这3种情况，按需要自己编辑。

如果是不止8个【，】，可以在【@】符号中自己编辑。

但是这里就没考虑8个【，】以下的情况。

注意必须是所有SHP文件的共有字段才是可选的。

6、坐标行参数

坐标行可选参数有3个。

第一个输入框为点号，默认为前缀为【J】，如果不需要可以直接删除。

第二个输入框为X和Y坐标。是X在前还是Y在前，自行设置。

7、其它参数设置

这里是关于输入TXT格式的一些其它设置。

【起始点设置到西北角】

规范的界址点顺序，起始点应该在西北角。

勾选的情况，工具会选将起始点设置至西北角再输出TXT。

不勾选的情况，则会按要素的原始边界点顺序输出。

【首末点重合】

例如一个矩形要素部件有4个点，如果勾选该选项的情况，工具会在末尾生成一个和起始点一样的点，再输出TXT。

生成结果如下：

【新部件号从1开始】

如果存在多部件，并且该选项勾选的时候，新部件的点号会从“J1”重新开始。

生成结果如下：

如果不勾选的情况，点号延续前一个部件的最后一个点：

---

三、工具执行结果

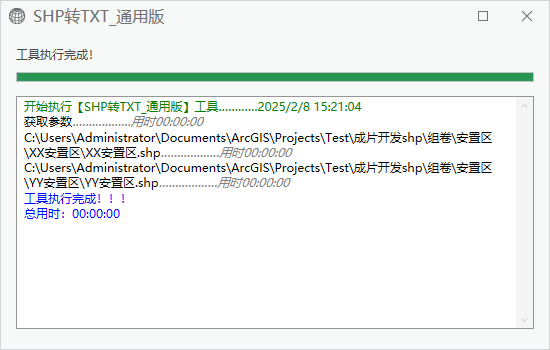

以上面截图为例，工具如果正常执行的话，提示框信息如下：

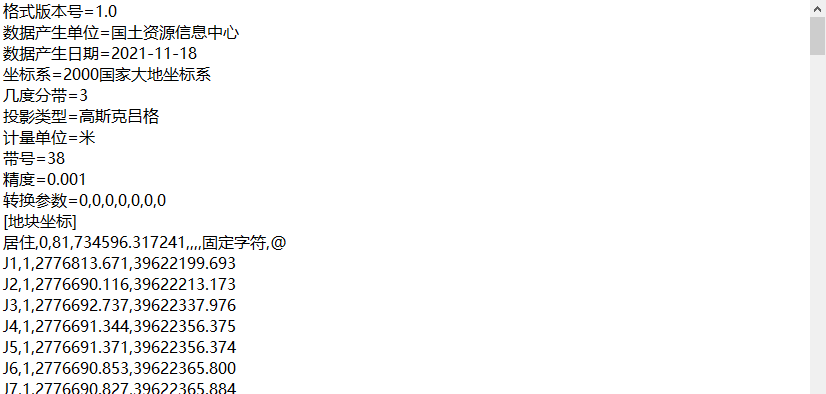

生成的TXT文件如下：

---

四、工具箱下载链接

CC工具箱完全免费无套路，可到下方的百度网盘链接直接下载工具：

https://pan.baidu.com/s/1OJmO6IPtMfX_vob3bMtvEg?pwd=uh5r
