ARCGIS PRO SDK GeometryEngine处理独立几何图形

xa13850869

已于 2024-01-26 14:07:28 修改

阅读量1k

点赞数 8

文章标签： arcgis

于 2023-12-26 11:50:52 首次发布

本文链接：https://blog.youkuaiyun.com/xa13850869/article/details/135218386

版权

本文介绍了GIS中的关键几何图形操作，如面积计算、缓冲区生成、几何中心点、标注点、密化、长度测量、方向反转、边界提取、凸包构造、多边形简化以及概化，以及基础的旋转和平移缩放功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、面积类：pol为Polygon
1).Area：获取几何图形的面积。这是使用二维笛卡尔数学来计算面积的平面测量
double d =GeometryEngine.Instance.Area(pol)
2).GeodesicArea:获取几何图形的椭球面积
double d =GeometryEngine.Instance.GeodesicArea(pol)
2、缓冲区:

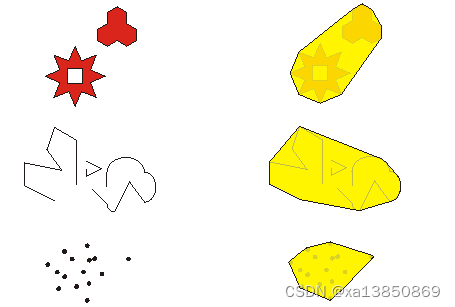

1).Buffer:在给定几何图形周围的指定距离处创建缓冲区多边形。
Geometry1=Buffer(Geometry,0.5) ‘0.5米缓冲
或
2).Geometry1=Buffer(IEnumerable<Geometry>,0.25) ‘0.25米缓冲将合并所有缓冲区的结果。
DIm manyGeometries as List(of Geometry) = new List(of Geometry){Geometry2,Geometry3,Geometry4}
Geometry1 = GeometryEngine.Instance.Buffer(manyGeometries, 0.25)

3、重要的点：
1).Centroid ：几何图形质心点
          centroid = GeometryEngine.Instance.Centroid(pol)
    2). LabelPoint：几何图形面内标注点
      laboid = GeometryEngine.Instance.LabelPoint(pol)

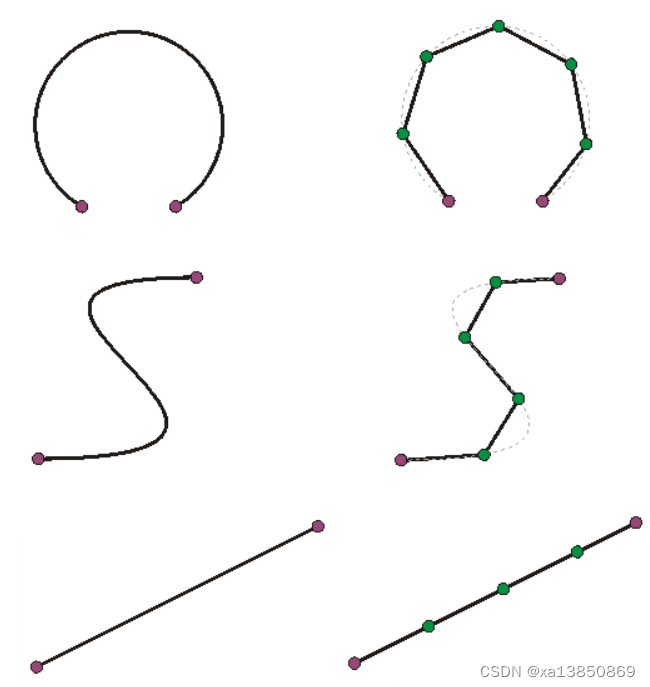

4、几何图形密化：对象polyline、 Polygon
1).DensifyByLength：按长度密化
polyline1 = GeometryEngine.Instance.DensifyByLength(polyline, 2) '顶点间距2米
2).DensifyByAngle：按几何图形可以偏离输入几何图形的最大角度（以弧度为单位）密化。
如果指定的最大角度小于零，则使用默认值 PI / 18。如果它等于零，
则默认值使用 2 * xyResolution * 100。
xyResolution 是从输入几何的空间参考中获取的。
polyline1 = GeometryEngine.Instance.DensifyByAngle(polyline,PI / 18 ) '偏离
PI / 18度

3).DensifyByDeviation：按输出几何图形可以偏离输入几何图形的最大距离（以米为单位）
密化。
polyline1 = GeometryEngine.Instance.DensifyByDeviation(polyline,0.12 ) '顶点
偏离间距0.12米
5、长度：对象polyline、 Polygon
1).Length：几何图形的的长度，返回double
ge_len = GeometryEngine.Instance.Length(p)
2).GeodesicLength：椭球面长度
ge_len = GeometryEngine.Instance.GeodesicLength(p)
6、反转几何图形的方向对象polyline、 Polygon

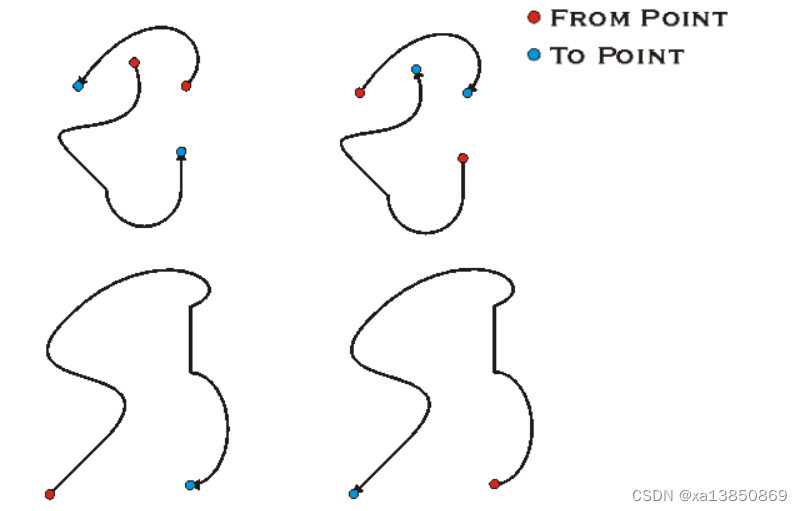

ReverseOrientation 更改曲线的方向，而不更改曲线的空间位置。每个线段的“起始点”
（From Point）和“结束点”（To Point）是互换的。
在多边形上使用 ReverseOrientation 时应小心。由于 ReverseOrientation 会更改多边形
中每个环的方向，因此所有外环都将成为内环，反之亦然。
Geometry1= GeometryEngine.Instance.ReverseOrientation(polygon)
