自定义view 关于绘制文字居中问题的理解

/**
     * 绘制
     * @param canvas
     */
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        canvas.drawText(text, 0 ,getHeight()/2 ,mPaint);
    }



当我们用如上方法绘制文字时，会常常发现文字并不是位于自定义view高度的中间，这是因为我们忽略了文字本身的高度。

 在X轴居中



@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    //拿到字符串的宽度
    float stringWidth = mPaint.measureText(text);
    float x =(getWidth()-stringWidth)/2;
    canvas.drawText(text, x ,getHeight()/2 ,mPaint);
}



利用measureText(String text)这个方法，很容易拿到要绘制文字的宽度，再根据(getWidth()-stringWidth)/2简单计算，就可以得到在X轴起始绘制坐标

在Y轴居中

想要在Y轴居中，就要确定出绘制文字baseline时的所在Y轴的坐标。在Android中，和文字高度相关的信息都存在FontMetrics对象中。。

FontMetrics是Paint的一个静态内部类，源码如下：

/**
     * Class that describes the various metrics for a font at a given text size.
     * Remember, Y values increase going down, so those values will be positive,
     * and values that measure distances going up will be negative. This class
     * is returned by getFontMetrics().
     */
    public static class FontMetrics {
        /**
         * The maximum distance above the baseline for the tallest glyph in
         * the font at a given text size.
         */
        public float   top;
        /**
         * The recommended distance above the baseline for singled spaced text.
         */
        public float   ascent;
        /**
         * The recommended distance below the baseline for singled spaced text.
         */
        public float   descent;
        /**
         * The maximum distance below the baseline for the lowest glyph in
         * the font at a given text size.
         */
        public float   bottom;
        /**
         * The recommended additional space to add between lines of text.
         */
        public float   leading;
    }



在FontMetrics有五个float类型值:

• leading 留给文字音标符号的距离

• ascent 从baseline线到最高的字母顶点到距离，负值

• top 从baseline线到字母最高点的距离加上ascent

• descent 从baseline线到字母最低点到距离

• bottom 和top类似，系统为一些极少数符号留下的空间。top和bottom总会比ascent和descent大一点的就是这些少到忽略的特殊符号

baseline上为负，下为正。可以理解为文字坐标系中的x轴，baseline可以理解为文字的坐标系。文字的绘制是从baseline开始的

 那么如何确定文字的Y轴坐标？

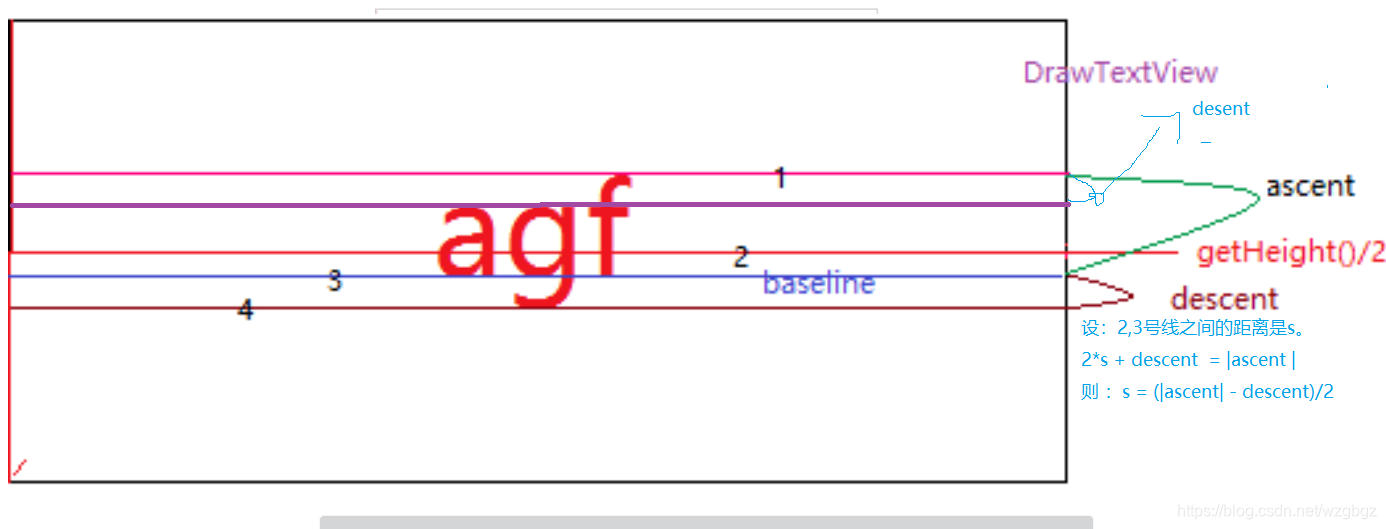

由于文字绘制是从baseline开始，所以想要文字的正中心和DrawTextView的中心重合，baseline就不能和getHeight()/2重合，而且baseline要在getHeight()/2下方。
但要在下方多少？就是2号线和3号线之间的距离。

|ascent|=descent+ 2 * ( 2号线和3号线之间的距离 )

换一种方式思考：2号线和3号线之间的距离 = (|ascent| + desent) / 2 - desent，这样是不是更好理解

修改代码如下：

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    //文字的x轴坐标
    float stringWidth = mPaint.measureText(text);
    float x = (getWidth() - stringWidth) / 2;
    //文字的y轴坐标
    Paint.FontMetrics fontMetrics = mPaint.getFontMetrics();
    float y = getHeight() / 2 + (Math.abs(fontMetrics.ascent) - fontMetrics.descent) / 2;
    canvas.drawText(text, x, y, mPaint);
}
