本文介绍了如何使用STM32CubeMX配置FreeRTOS，结合定时器中断来统计任务运行时间和CPU使用率。通过开启特定选项并设置定时器，可以在运行时获取系统负载信息，并通过串口打印任务状态、优先级、剩余栈空间等详细信息，帮助进行系统性能分析。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

CubeMX配置

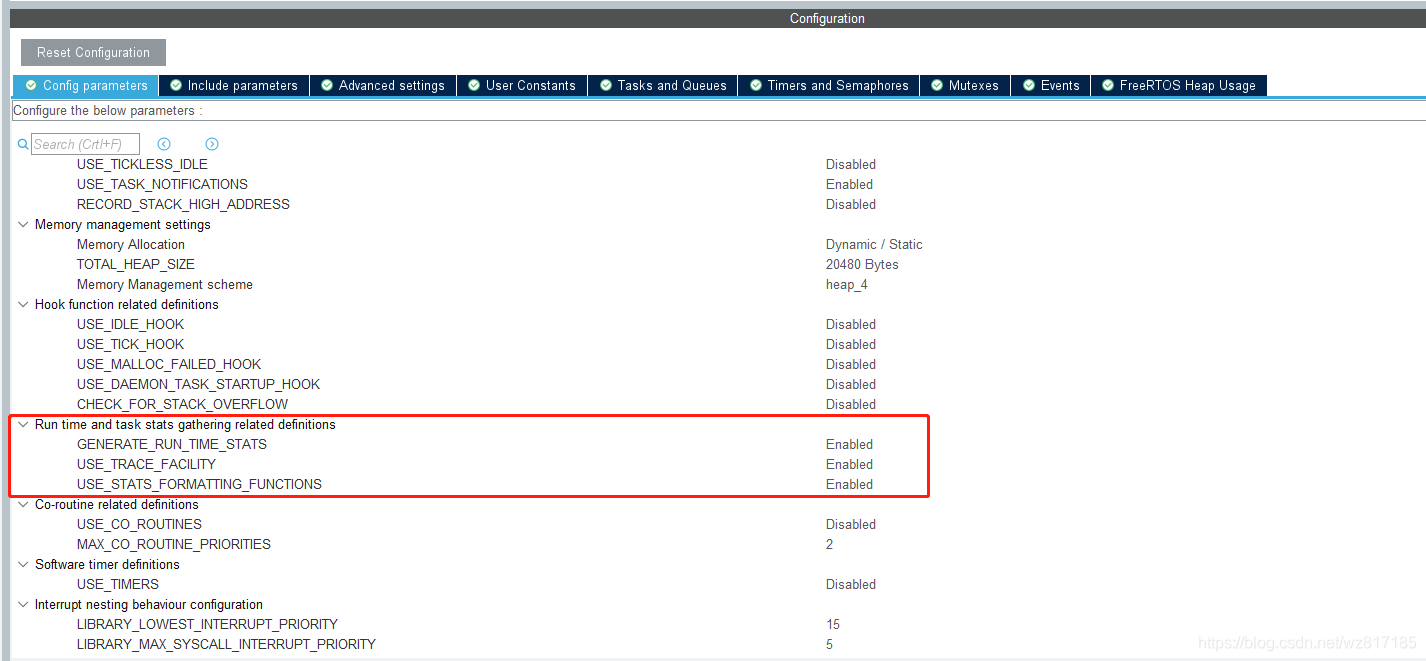

在这里插入图片描述
开启红框中3个选项，都设置为Enable.

在这里插入图片描述
设置一个定时器，定时时间10us~50us，freertos一个时间片为1ms, 定时中断计数用于统计当前运行哪个任务。

代码

/* USER CODE BEGIN 1 */
/* Functions needed when configGENERATE_RUN_TIME_STATS is on */
__weak void configureTimerForRunTimeStats(void)
{
  ulHighFrequencyTimerTicks = 0ul;
}

__weak unsigned long getRunTimeCounterValue(void)
{
  return ulHighFrequencyTimerTicks;
}
/* USER CODE END 1 */

在FreeRTOSConfig.h声明变量

#if defined(__ICCARM__) || defined(__CC_ARM) || defined(__GNUC__)
    #include <stdint.h>
    extern uint32_t SystemCoreClock;
/* USER CODE BEGIN 0 */
    extern volatile uint32_t ulHighFrequencyTimerTicks;
    extern void configureTimerForRunTimeStats(void);
    extern unsigned long getRunTimeCounterValue(void);
/* USER CODE END 0 */
#endif

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  /* USER CODE BEGIN Callback 0 */

  /* USER CODE END Callback 0 */
  if (htim->Instance == TIM7) {
    HAL_IncTick();
  }
  /* USER CODE BEGIN Callback 1 */
#ifdef  REPORT_MSG    //报告系统负载信息
    else if(htim->Instance == TIM6)
        ulHighFrequencyTimerTicks++;
#endif
  /* USER CODE END Callback 1 */
}

打印任务：

#ifdef  REPORT_MSG    //报告系统负载信息
uint8_t pcWriteBuffer[500];
const uint8_t TaskShow1[34]="\r\n任务\t\t状态\t优先级\t剩余栈\t序号\r\n",TaskShow2[30]="\r\n任务\t\t运行计数\tCPU 使用率\r\n";
#endif
/* USER CODE END Header_StartTaskMSG */
void StartTaskMSG(void const * argument)
{
  /* USER CODE BEGIN StartTaskMSG */
#ifdef  REPORT_MSG    //报告系统负载信息
    HAL_TIM_Base_Start_IT(&htim6);
  /* Infinite loop */
  for(;;)
  {
	vTaskList((char *)&pcWriteBuffer);
	osMutexWait(myMutexPrintMsgHandle, portMAX_DELAY);
	printf("%s\r\n",TaskShow1);
	printf("%s\r\n",pcWriteBuffer);
	osMutexRelease(myMutexPrintMsgHandle);
	memset(pcWriteBuffer,' ',sizeof(pcWriteBuffer));
	vTaskGetRunTimeStats((char *)&pcWriteBuffer);
	osMutexWait(myMutexPrintMsgHandle, portMAX_DELAY);
	printf("%s\r\n",TaskShow2);
	printf("%s\r\n",pcWriteBuffer);
	osMutexRelease(myMutexPrintMsgHandle);
	memset(pcWriteBuffer,' ',sizeof(pcWriteBuffer));
	osDelay(1000);
  }
#endif
  /* USER CODE END StartTaskMSG */
}
