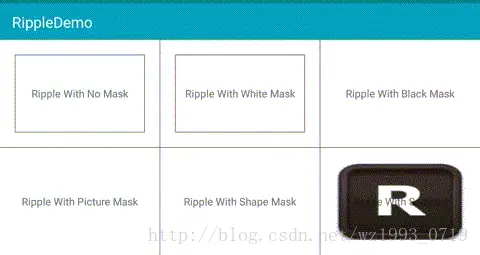

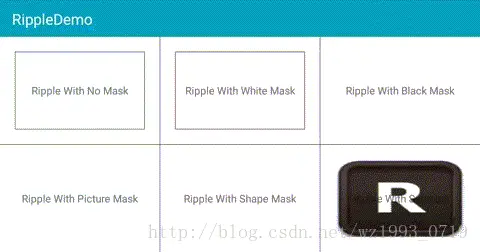

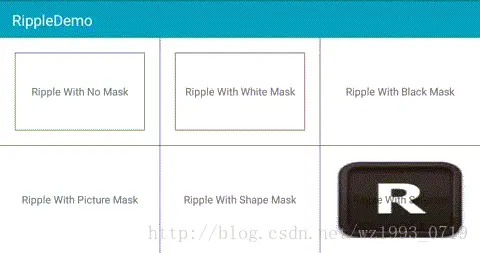

总纲

没有边界的Ripple（Ripple With No Mask）
用颜色作为Mask的Ripple（Ripple With Color Mask），然而颜色并没有什么卵用
用图片作为Mask的Ripple（Ripple With Picture Mask）
用设定形状作为Mask的Ripple（Ripple With Shape Mask）
搭配selector作为Ripple（Ripple With Selector）
没有边界的Ripple（Ripple With No Mask）

标签
Ripple标签，即对应一个RippleDrawable，当它被设置为一个控件的background属性时，控件在按下时，即会显示水波效果

ripple_red.xml

<?xml version="1.0" encoding="utf-8"?>
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
    android:color="#FF0000" >

</ripple>

<TextView
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@drawable/ripple_red"
    android:clickable="true"
    android:gravity="center"
    android:text="Ripple With No Mask" />

用颜色作为Mask的Ripple（Ripple With Color Mask），然而颜色并没有什么卵用，对于限定边界还是有用的

如果在一个ripple标签中，添加一个item，其id为@android:id/mask，drawable属性为引用的颜色(color) ，则水波效果会限定在drawable对应的RippleDrawable本身矩形区域内部。

ripple_red_with_white_mask.xml

<?xml version="1.0" encoding="utf-8"?>
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
        android:color="#FF0000" >

    <item android:id="@android:id/mask"
         android:drawable="@android:color/white" />

</ripple>

用图片作为Mask的Ripple（Ripple With Picture Mask）

如果在一个ripple标签中，添加一个item，其id为@android:id/mask，drawable属性为引用的图片(png,jpg)，则水波效果会限定在图片drawable中非透明部分对应的区域内部。

ripple_red_with_pic_mask

<?xml version="1.0" encoding="utf-8"?>
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
        android:color="#FF0000" >

    <item android:id="@android:id/mask"
         android:drawable="@drawable/icon_folder_r" />

</ripple>

用设定形状作为Mask的Ripple（Ripple With Shape Mask）

如果在一个ripple标签中，添加一个item，其id为@android:id/mask，drawable属性为引用的形状(shape) ，则水波效果会限定在shape对应的区域内部。

先定义shape：shape.xml

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">
    <solid android:color="#ff9d77"/>
    <corners
        android:bottomRightRadius="100dp"/>
</shape>

在定义ripple：ripple_red_with_shape_mask

<?xml version="1.0" encoding="utf-8"?>
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
    android:color="#FF0000" >

    <item
        android:id="@android:id/mask"
        android:drawable="@drawable/shape"/>

</ripple>

搭配selector作为Ripple（Ripple With Selector）

如果在一个ripple标签中，添加一个item，在item的内部写上标签，那么这个RippleDrawable在按下的时候，同时具有水波效果和selector指定的图层。

ripple_red_with_selector

<?xml version="1.0" encoding="utf-8"?>
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
    android:color="#FF0000" >
    <item>
        <selector>
            <item
                android:drawable="@drawable/icon_folder_i"
                android:state_pressed="true">
            </item>
            <item
                android:drawable="@drawable/icon_folder_r"
                android:state_pressed="false">
            </item>
        </selector>
    </item>

</ripple>
