Android开发的艺术探索第四章

View的工作原理

除了View的三大流程以外，View常见的回调方法也是需要熟练掌握的，比如构造方 法、onAttach、onVisibilityChanged、onDetach等。另外对于一些具有滑动效果的自定义 View，我们还需要处理View的滑动，如果遇到滑动冲突就还需要解决相应的滑动冲突。

4.1　初识ViewRoot和DecorView

其实DecorView是一个FrameLayout，里面是一个垂直的线性布局，在线性布局中分上下两部分FrameLayout,上面一部分是TitleBar，下面是android.R.id.content,我们平常的setContentView就是将布局加载在android.R.id.content中。
ViewRoot对应于ViewRootImpl类，它是连接WindowManager和DecorView的纽带， View的三大流程均是通过ViewRoot来完成的。在ActivityThread中，当Activity对象被创建 完毕后，会将DecorView添加到Window中，同时会创建ViewRootImpl对象，并将 ViewRootImpl对象和DecorView建立关联。

  root = new ViewRootImpl(view.getContext(),display);
  root.setView(view,wparams,panelParentView);

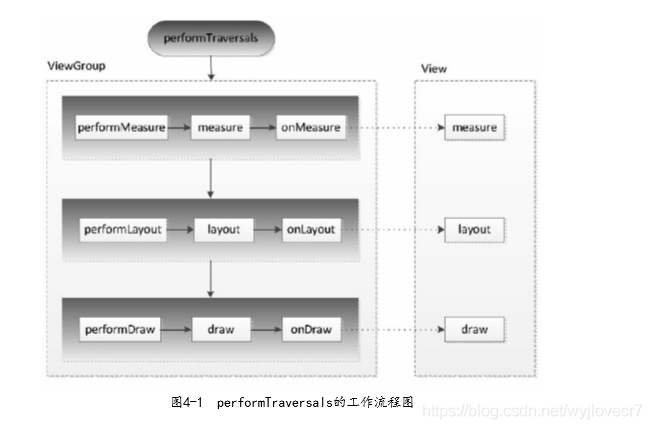

View的绘制流程是从ViewRoot的performTraversals方法开始的，它经过measure、 layout和draw三个过程才能最终将一个View绘制出来，其中measure用来测量View的宽和 高，layout用来确定View在父容器中的放置位置，而draw则负责将View绘制在屏幕上。

4.2　理解MeasureSpec

MeasureSpec在很大程度上决定了一个View的尺寸规格，之所以说是很大程度上是因为这个过程还受父容器的影响，因为父容器影响View的MeasureSpec的创建过程。在测量过程中，系统会将View的LayoutParams根据父容器所施加的规则转换成对应的MeasureSpec，然后再根据这个measureSpec来测量出View的宽/高。

4.2.1　MeasureSpec

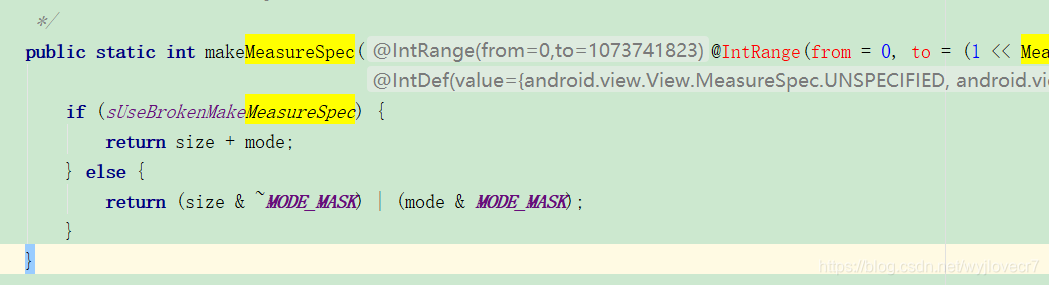

MeasureSpec通过将SpecMode和SpecSize打包成一个int值来避免过多的对象内存分配，为了方便操作，其提供了打包和解包方法。SpecMode和SpecSize也是一个int值，一组SpecMode和SpecSize可以打包为一个MeasureSpec，而一个MeasureSpec可以通过解包的形 式来得出其原始的SpecMode和SpecSize，需要注意的是这里提到的MeasureSpec是指 MeasureSpec所代表的int值，而并非MeasureSpec本身。
SpecMode有三类，每一类都表示特殊的含义，如下所示。
UNSPECIFIED
父容器不对View有任何限制，要多大给多大，这种情况一般用于系统内部，表示一 种测量的状态。
EXACTLY
父容器已经检测出View所需要的精确大小，这个时候View的最终大小就是SpecSize所 指定的值。它对应于LayoutParams中的match_parent和具体的数值这两种模式。
AT_MOST
父容器指定了一个可用大小即SpecSize，View的大小不能大于这个值，具体是什么值 要看不同View的具体实现。它对应于LayoutParams中的wrap_content。

4.2.2　MeasureSpec和LayoutParams的对应关系

MeasureSpec不是唯一 由LayoutParams决定的，LayoutParams需要和父容器一起才能决定View的MeasureSpec，从而进一步决定View的宽/高。另外，对于顶级View（即DecorView）和普通View来说， MeasureSpec的转换过程略有不同。对于DecorView，其MeasureSpec由窗口的尺寸和其自身的LayoutParams来共同确定；对于普通View，其MeasureSpec由父容器的MeasureSpec和 自身的LayoutParams来共同决定，MeasureSpec一旦确定后，onMeasure中就可以确定View 的测量宽/高。

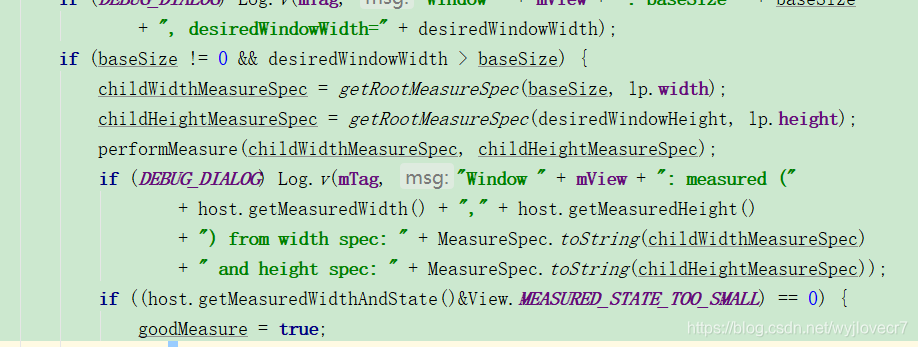

对于DecorView来说，在ViewRootImpl中的measureHierarchy方法中有如下一段代码， 它展示了DecorView的MeasureSpec的创建过程，其中desiredWindowWidth和desiredWindowHeight是屏幕的尺寸：

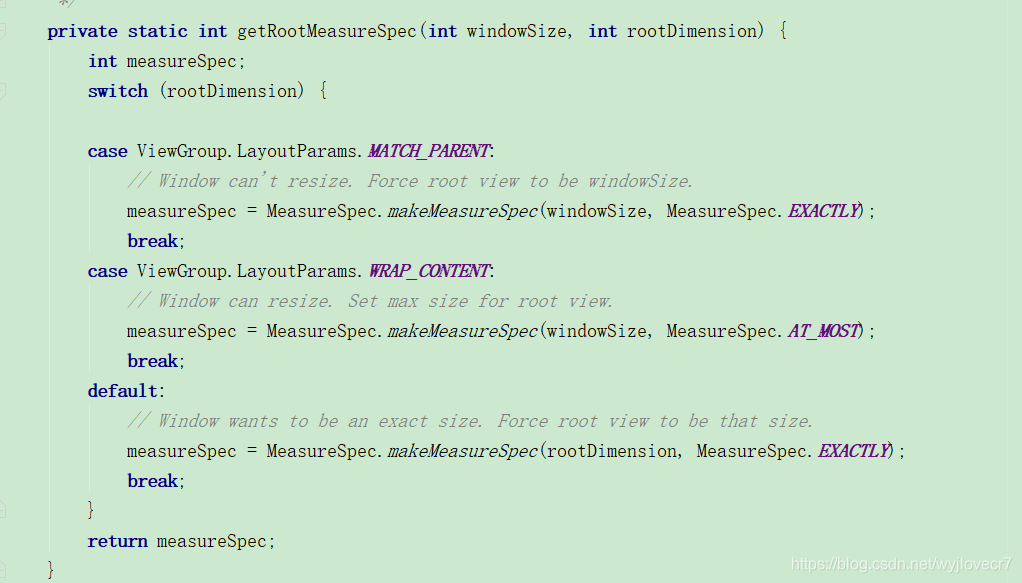

通过上述代码，DecorView的MeasureSpec的产生过程就很明确了，具体来说其遵守如 下规则，根据它的LayoutParams中的宽/高的参数来划分。
LayoutParams.MATCH_PARENT：精确模式，大小就是窗口的大小；
LayoutParams.WRAP_CONTENT：最大模式，大小不定，但是不能超过窗口的大 小；
固定大小（比如100dp）：精确模式，大小LayoutParams中指定的大小。

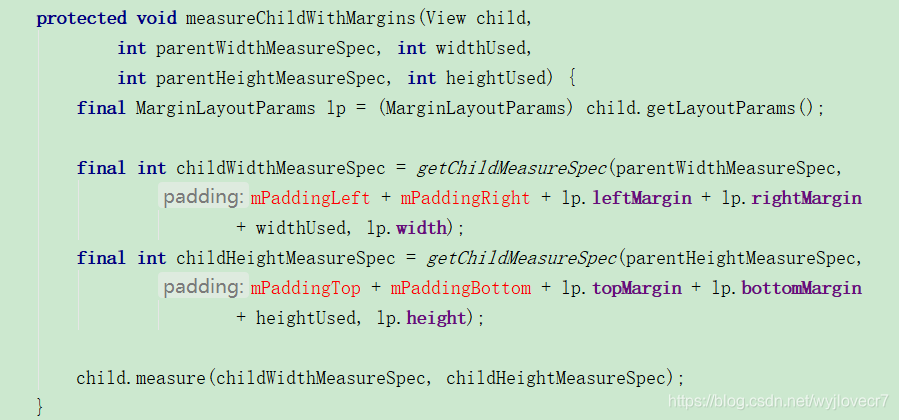

对于普通View来说，先看一下ViewGroup的measureChildWithMargins方法

上述方法会对子元素进行measure，在调用子元素的measure方法之前会先通过 getChildMeasureSpec方法来得到子元素的MeasureSpec。从代码来看，很显然，子元素的 MeasureSpec的创建与父容器的MeasureSpec和子元素本身的LayoutParams有关，此外还和 View的margin及padding有关。

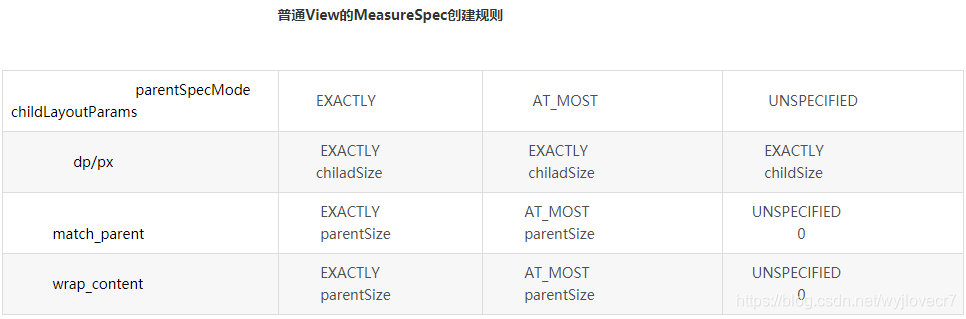

对于普通View，其MeasureSpec由父 容器的MeasureSpec和自身的LayoutParams来共同决定，那么针对不同的父容器和View本 身不同的LayoutParams，View就可以有多种MeasureSpec。这里简单说一下，当View采用 固定宽/高的时候，不管父容器的MeasureSpec是什么，View的MeasureSpec都是精确模式 并且其大小遵循Layoutparams中的大小。当View的宽/高是match_parent时，如果父容器的 模式是精准模式，那么View也是精准模式并且其大小是父容器的剩余空间；如果父容器 是最大模式，那么View也是最大模式并且其大小不会超过父容器的剩余空间。当View的 宽/高是wrap_content时，不管父容器的模式是精准还是最大化，View的模式总是最大化并 且大小不能超过父容器的剩余空间。可能读者会发现，在我们的分析中漏掉了 UNSPECIFIED模式，那是因为这个模式主要用于系统内部多次Measure的情形，一般来 说，我们不需要关注此模式。

4.3　View的工作流

View的工作流程主要是指measure、layout、draw这三大流程，即测量、布局和绘制， 其中measure确定View的测量宽/高，layout确定View的最终宽/高和四个顶点的位置，而 draw则将View绘制到屏幕上。

4.3.1　measure过程

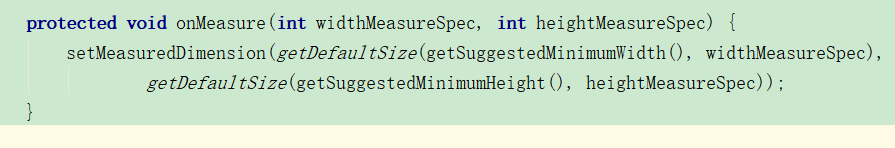

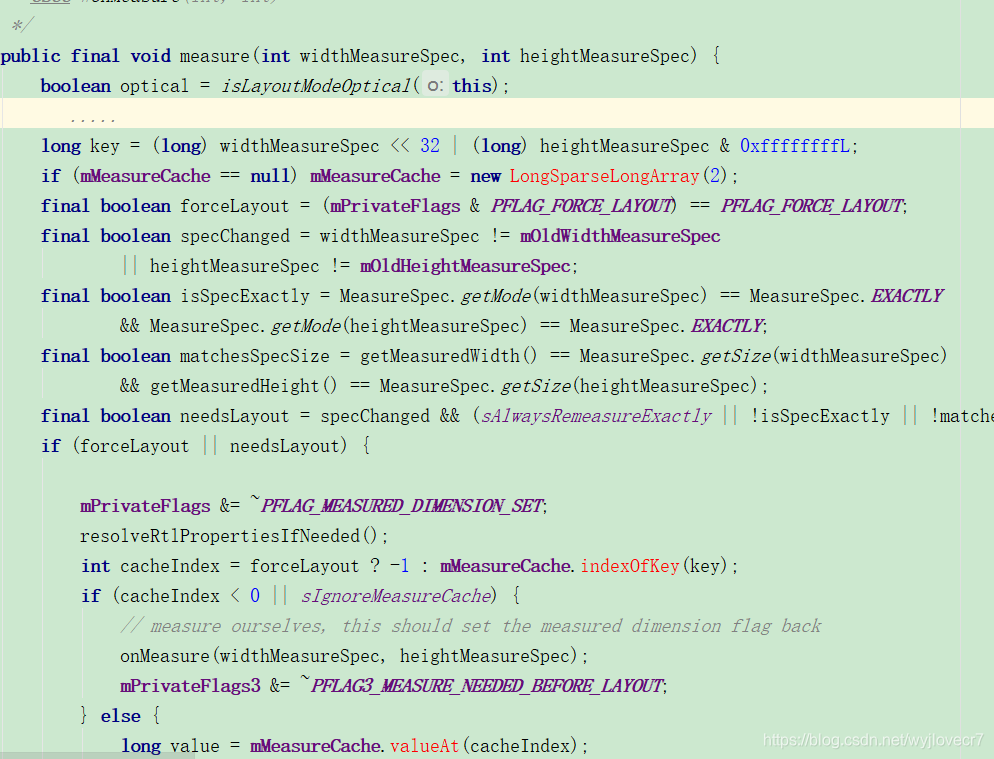

1. View的measure过程

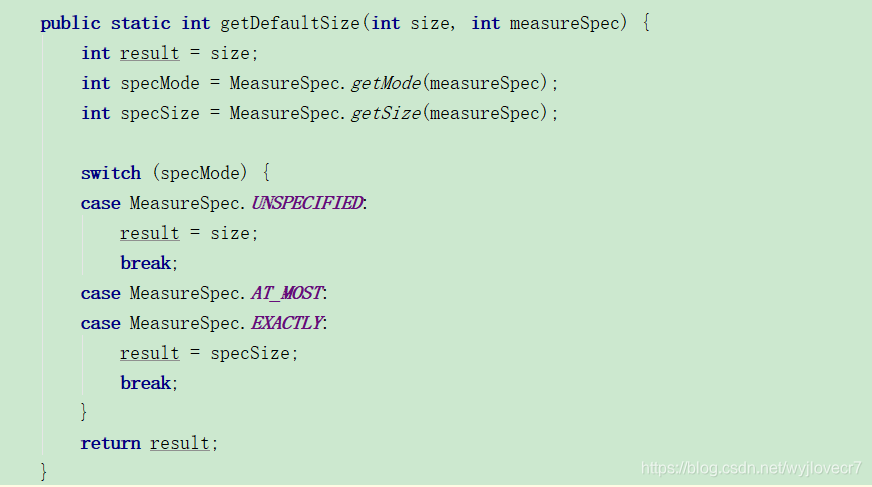

   简单地理解，其实getDefaultSize返回的大小就是 measureSpec中的specSize，而这个specSize就是View测量后的大小，这里多次提到测量后 的大小，是因为View最终的大小是在layout阶段确定的，所以这里必须要加以区分，但是 几乎所有情况下View的测量大小和最终大小是相等的。

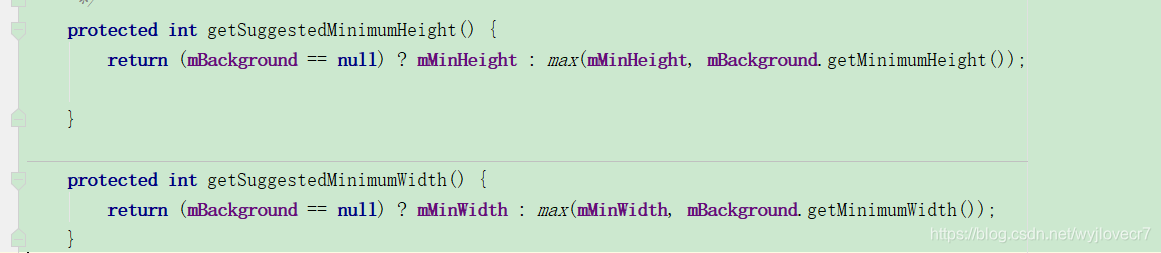

   至于UNSPECIFIED这种情况，一般用于系统内部的测量过程，在这种情况下，View 的大小为getDefaultSize的第一个参数size，即宽/高分别为getSuggestedMinimumWidth和 getSuggestedMinimumHeight这两个方法的返回值，看一下它们的源码：

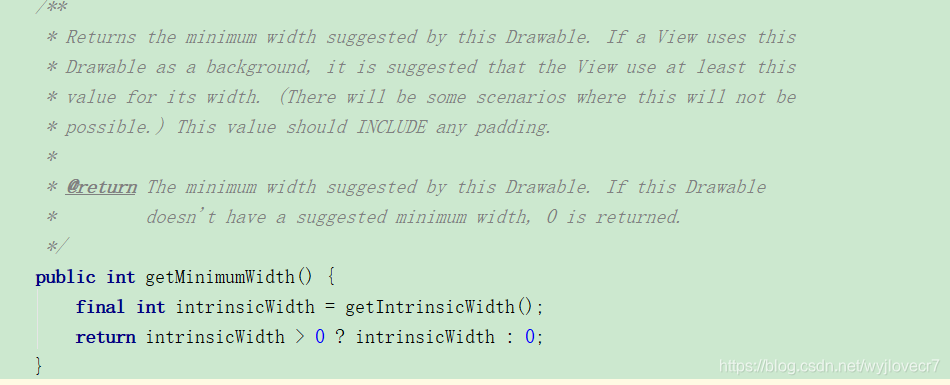

   从getSuggestedMinimumWidth的代码可以看出，如果View没有设置背景，那么View的宽度为mMinWidth，而mMinWidth对应于android:minWidth这个属性所 指定的值，因此View的宽度即为android:minWidth属性所指定的值。这个属性如果不指 定，那么mMinWidth则默认为0；如果View指定了背景，则View的宽度为 max(mMinWidth,mBackground.getMinimumWidth())。mMinWidth的含义我们已经知道了， 那么mBackground.getMinimumWidth()是什么呢？我们看一下Drawable的getMinimumWidth 方法，如下所示。

   可以看出，getMinimumWidth返回的就是Drawable的原始宽度，前提是这个Drawable 有原始宽度，否则就返回0。那么Drawable在什么情况下有原始宽度呢？这里先举个例子 说明一下，ShapeDrawable无原始宽/高，而BitmapDrawable有原始宽/高（图片的尺寸）。
   再总结一下getSuggestedMinimumWidth的逻辑：如果View没有设置背景，那么返 回android:minWidth这个属性所指定的值，这个值可以为0；如果View设置了背景，则返 回android:minWidth和背景的最小宽度这两者中的最大值，getSuggestedMinimumWidth和 getSuggestedMinimumHeight的返回值就是View在UNSPECIFIED情况下的测量宽/高。

2. ViewGroup的measure过程

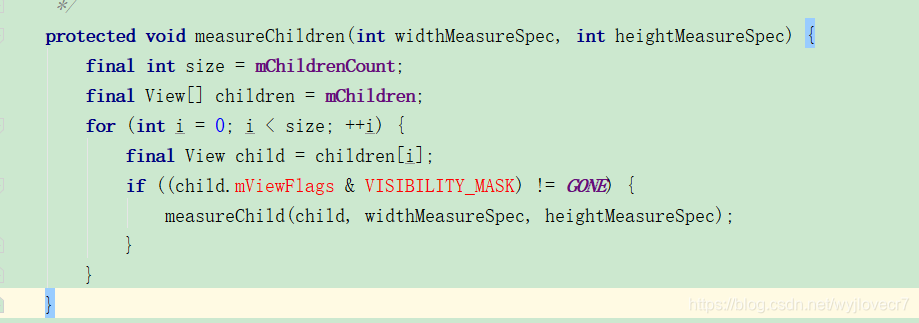

   对于ViewGroup来说，除了完成自己的measure过程以外，还会遍历去调用所有子元 素的measure方法，各个子元素再递归去执行这个过程。和View不同的是，ViewGroup是 一个抽象类，因此它没有重写View的onMeasure方法，但是它提供了一个叫 measureChildren的方法，如下所示。

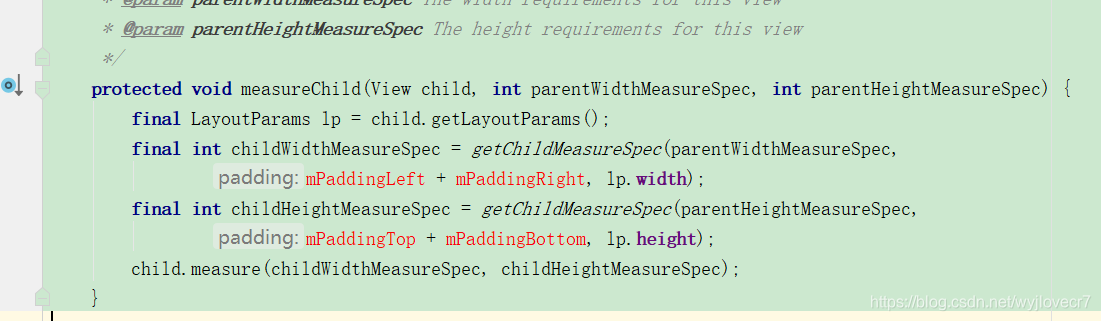

   很显然，measureChild的思想就是取出子元素的LayoutParams，然后再通过 getChildMeasureSpec来创建子元素的MeasureSpec，接着将MeasureSpec直接传递给View的 measure方法来进行测量。

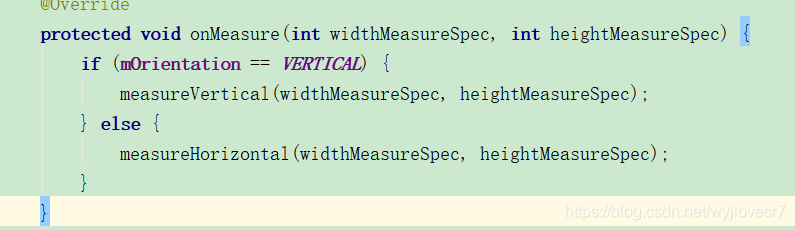

   我们知道，ViewGroup并没有定义其测量的具体过程，这是因为ViewGroup是一个抽象类，其测量过程的onMeasure方法需要各个子类去具体实现，比如LinearLayout、 RelativeLayout等，为什么ViewGroup不像View一样对其onMeasure方法做统一的实现呢？ 那是因为不同的ViewGroup子类有不同的布局特性，这导致它们的测量细节各不相同，比 如LinearLayout和RelativeLayout这两者的布局特性显然不同，因此ViewGroup无法做统一 实现。下面就通过LinearLayout的onMeasure方法来分析ViewGroup的measure过程，其他 Layout类型读者可以自行分析。

   系统会遍历子元素并对每个子元素执行measureChildBeforeLayout方法，这个方法内部会调用子元素的measure方法，这样各个子元素就开始依 次进入measure过程，并且系统会通过mTotalLength这个变量来存储LinearLayout在竖直方 向的初步高度。每测量一个子元素，mTotalLength就会增加，增加的部分主要包括了子元 素的高度以及子元素在竖直方向上的margin等。当子元素测量完毕后，LinearLayout会测 量自己的大小。
   View的measure过程是三大流程中最复杂的一个，measure完成以后，通过 getMeasured-Width/Height方法就可以正确地获取到View的测量宽/高。需要注意的是，在 某些极端情况下，系统可能需要多次measure才能确定最终的测量宽/高，在这种情形下， 在onMeasure方法中拿到的测量宽/高很可能是不准确的。一个比较好的习惯是在onLayout 方法中去获取View的测量宽/高或者最终宽/高。

上面已经对View的measure过程进行了详细的分析，现在考虑一种情况，比如我们想 在Activity已启动的时候就做一件任务，但是这一件任务需要获取某个View的宽/高。读者 可能会说，这很简单啊，在onCreate或者onResume里面去获取这个View的宽/高不就行 了？读者可以自行试一下，实际上在onCreate、onStart、onResume中均无法正确得到某个 View的宽/高信息，这是因为View的measure过程和Activity的生命周期方法不是同步执行 的，因此无法保证Activity执行了onCreate、onStart、onResume时某个View已经测量完毕 了，如果View还没有测量完毕，那么获得的宽/高就是0。有没有什么方法能解决这个问题 呢？答案是有的，这里给出四种方法来解决这个问题：

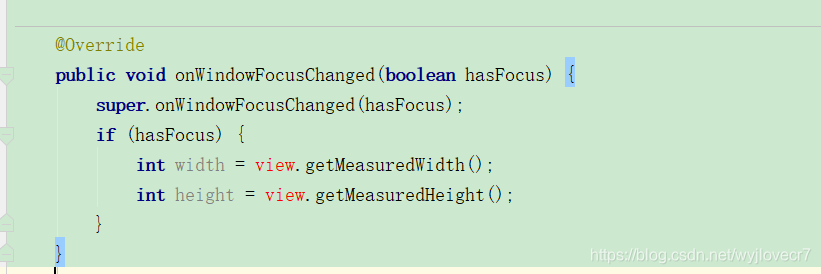

（1）Activity/View#onWindowFocusChanged
onWindowFocusChanged这个方法的含义是：View已经初始化完毕了，宽/高已经准备 好了，这个时候去获取宽/高是没问题的。需要注意的是，onWindowFocusChanged会被调 用多次，当Activity的窗口得到焦点和失去焦点时均会被调用一次。具体来说，当Activity 继续执行和暂停执行时，onWindowFocusChanged均会被调用，如果频繁地进行onResume 和onPause，那么onWindowFocusChanged也会被频繁地调用。

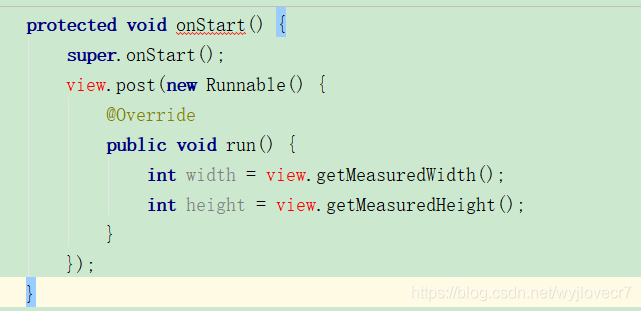

（2）view.post(runnable)
通过post可以将一个runnable投递到消息队列的尾部，然后等待Looper调用此runnable
的时候，View也已经初始化好了。

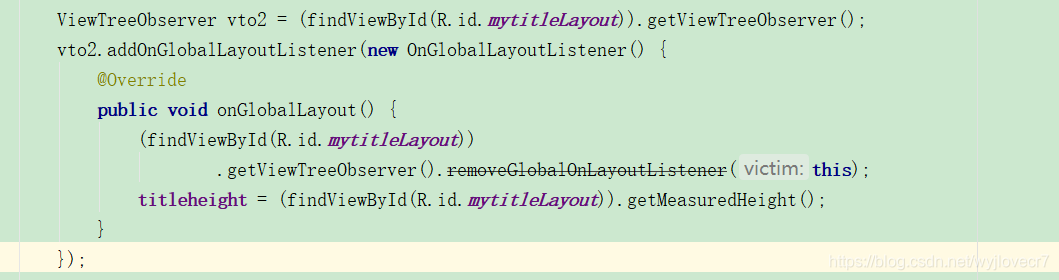

（3）ViewTreeObserver
使用ViewTreeObserver的众多回调可以完成这个功能，OnGlobalLayoutListener这个接口，当View树的状态发生改变或者View树内部的View的可 见性发现改变时，onGlobalLayout方法将被回调，因此这是获取View的宽/高一个很好的时 机。需要注意的是，伴随着View树的状态改变等，onGlobalLayout会被调用多次。

（4）view.measure(int widthMeasureSpec,int heightMeasureSpec)

4.3.2　layout过程

Layout的作用是ViewGroup用来确定子元素的位置，当ViewGroup的位置被确定后， 它在onLayout中会遍历所有的子元素并调用其layout方法，在layout方法中onLayout方法又 会被调用。Layout过程和measure过程相比就简单多了，layout方法确定View本身的位置， 而onLayout方法则会确定所有子元素的位置。

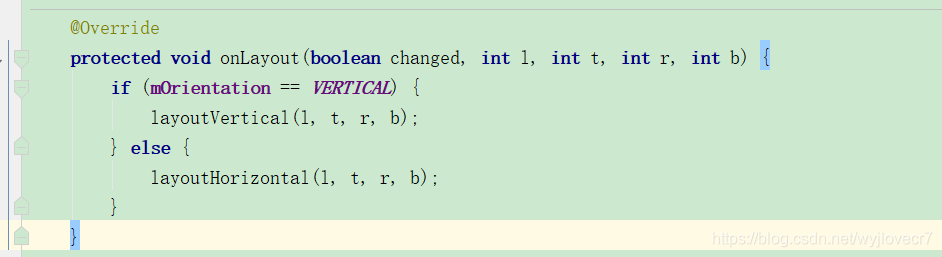

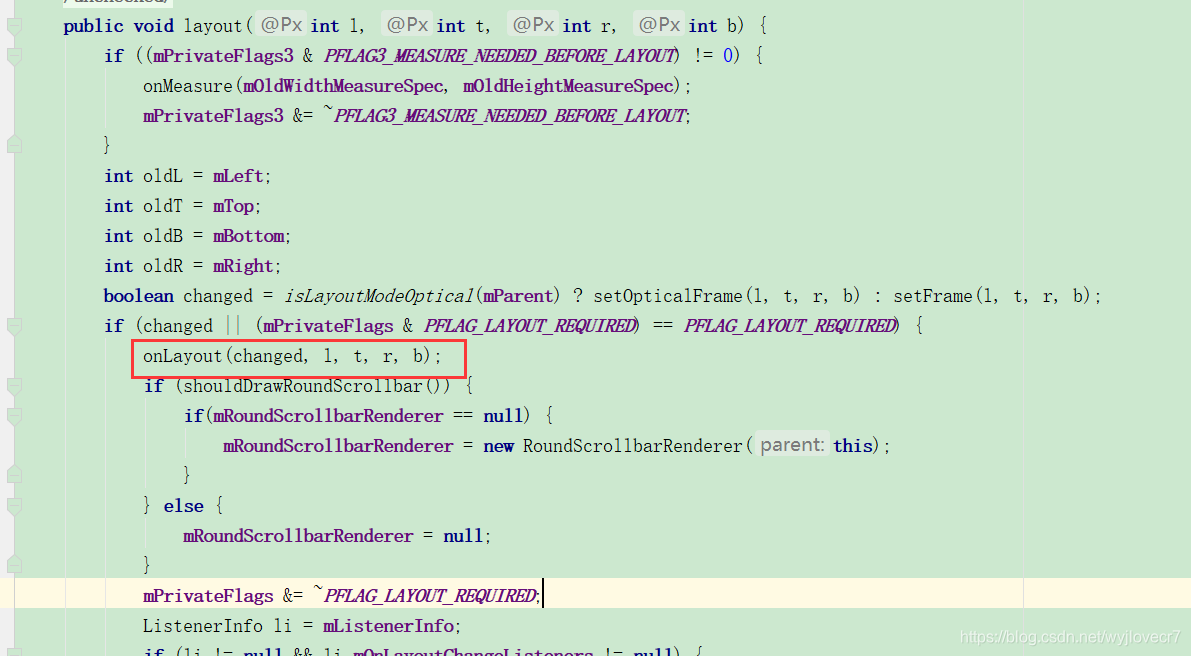

layout方法的大致流程如下：首先会通过setFrame方法来设定View的四个顶点的位 置，即初始化mLeft、mRight、mTop和mBottom这四个值，View的四个顶点一旦确定，那 么View在父容器中的位置也就确定了；接着会调用onLayout方法，这个方法的用途是父容 器确定子元素的位置，和onMeasure方法类似，onLayout的具体实现同样和具体的布局有 关，所以View和ViewGroup均没有真正实现onLayout方法。接下来，我们可以看一下 LinearLayout的onLayout方法，如下所示。

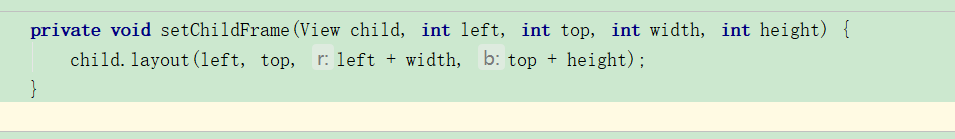

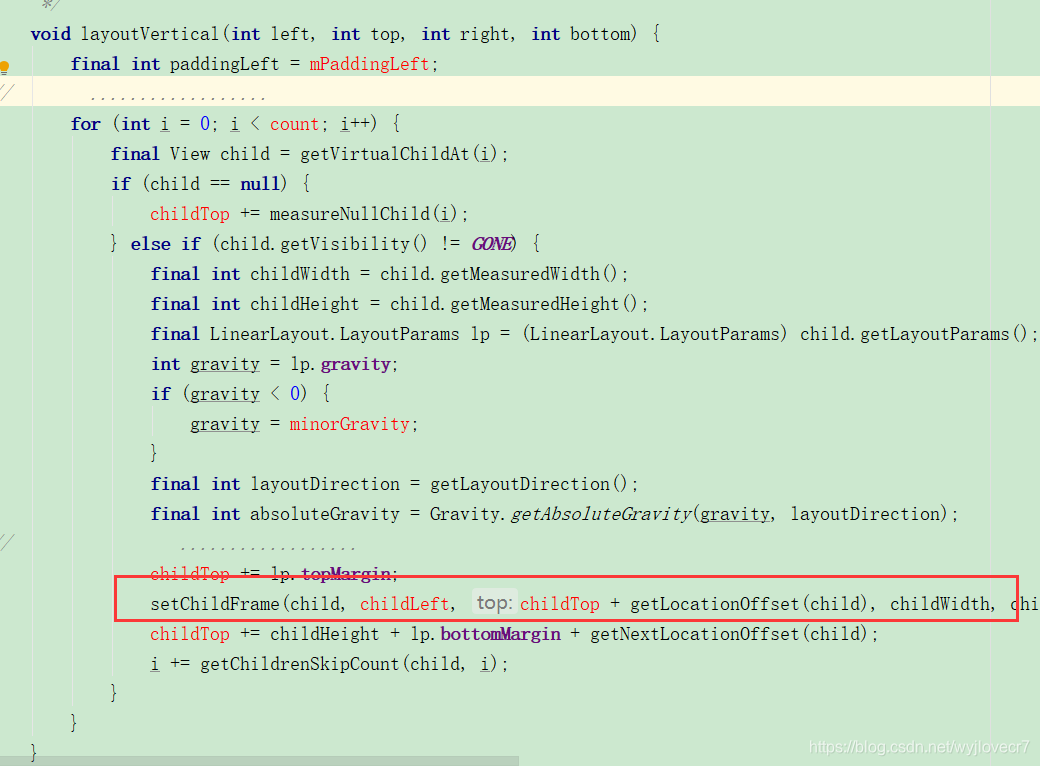

这里分析一下layoutVertical的代码逻辑，可以看到，此方法会遍历所有子元素并调用 setChildFrame方法来为子元素指定对应的位置，其中childTop会逐渐增大，这就意味着后 面的子元素会被放置在靠下的位置，这刚好符合竖直方向的LinearLayout的特性。至于 setChildFrame，它仅仅是调用子元素的layout方法而已，这样父元素在layout方法中完成自己的定位以后，就通过onLayout方法去调用子元素的layout方法，子元素又会通过自己的 layout方法来确定自己的位置，这样一层一层地传递下去就完成了整个View树的layout过程。

下面我们来回答一个在4.3.2节中提到的问题：View的测量宽/高和最终/宽高有什么区 别？这个问题可以具体为：View的getMeasuredWidth和getWidth这两个方法有什么区别， 至于getMeasuredHeight和getHeight的区别和前两者完全一样。为了回答这个问题，首先， 我们看一下getwidth和getHeight这两个方法的具体实现：
：在View 的默认实现中，View的测量宽/高和最终宽/高是相等的，只不过测量宽/高形成于View的 measure过程，而最终宽/高形成于View的layout过程，即两者的赋值时机不同，测量宽/高 的赋值时机稍微早一些。

4.3.3　draw过程

Draw过程就比较简单了，它的作用是将View绘制到屏幕上面。View的绘制过程遵循 如下几步：
（1）绘制背景background.draw(canvas)。
（2）绘制自己（onDraw）。
（3）绘制children（dispatchDraw）。
（4）绘制装饰（onDrawScrollBars）。

4.4　自定义View

4.4.1　自定义View的分类

1. 继承View重写onDraw方法
   这种方法主要用于实现一些不规则的效果，即这种效果不方便通过布局的组合方式来 达到，往往需要静态或者动态地显示一些不规则的图形。很显然这需要通过绘制的方式来 实现，即重写onDraw方法。采用这种方式需要自己支持wrap_content，并且padding也需要 自己处理。
2. 继承ViewGroup派生特殊的Layout
   这种方法主要用于实现自定义的布局，即除了LinearLayout、RelativeLayout、 FrameLayout这几种系统的布局之外，我们重新定义一种新布局，当某种效果看起来很像 几种View组合在一起的时候，可以采用这种方法来实现。采用这种方式稍微复杂一些， 需要合适地处理ViewGroup的测量、布局这两个过程，并同时处理子元素的测量和布局过程。
3. 继承特定的View（比如TextView）
   这种方法比较常见，一般是用于扩展某种已有的View的功能，比如TextView，这种 方法比较容易实现。这种方法不需要自己支持wrap_content和padding等。
4. 继承特定的ViewGroup（比如LinearLayout）
   这种方法也比较常见，当某种效果看起来很像几种View组合在一起的时候，可以采用这种方法来实现。采用这种方法不需要自己处理ViewGroup的测量和布局这两个过程。 需要注意这种方法和方法2的区别，一般来说方法2能实现的效果方法4也都能实现，两者的主要差别在于方法2更接近View的底层。

4.4.2　自定义View须知

1. 让View支持wrap_content
   这是因为直接继承View或者ViewGroup的控件，如果不在onMeasure中对wrap_content 做特殊处理，那么当外界在布局中使用wrap_content时就无法达到预期的效果，具体情形 已经在4.3.1节中进行了详细的介绍，这里不再重复了。
2. 如果有必要，让你的View支持padding
   这是因为直接继承View的控件，如果不在draw方法中处理padding，那么padding属性 是无法起作用的。另外，直接继承自ViewGroup的控件需要在onMeasure和onLayout中考虑 padding和子元素的margin对其造成的影响，不然将导致padding和子元素的margin失效。
3. 尽量不要在View中使用Handler，没必要
   这是因为View内部本身就提供了post系列的方法，完全可以替代Handler的作用，当 然除非你很明确地要使用Handler来发送消息。
4. View中如果有线程或者动画，需要及时停止，参考 View#onDetachedFromWindow
   这一条也很好理解，如果有线程或者动画需要停止时，那么onDetachedFromWindow 是一个很好的时机。当包含此View的Activity退出或者当前View被remove时，View的 onDetachedFromWindow方法会被调用，和此方法对应的是onAttachedToWindow，当包含 此View的Activity启动时，View的onAttachedToWindow方法会被调用。同时，当View变得 不可见时我们也需要停止线程和动画，如果不及时处理这种问题，有可能会造成内存泄 漏。
5. View带有滑动嵌套情形时，需要处理好滑动冲突
   如果有滑动冲突的话，那么要合适地处理滑动冲突，否则将会严重影响View的效 果，具体怎么解决滑动冲突请参看第3章。

4.4.3　自定义View示例

1. 继承View重写onDraw方法
   这种方法主要用于实现一些不规则的效果，一般需要重写onDraw方法。采用这种方 式需要自己支持wrap_content，并且padding也需要自己处理。
   自定义属性：

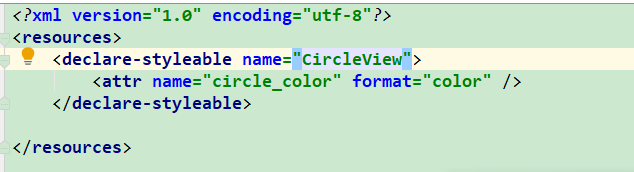

   第一步，在values目录下面创建自定义属性的XML，比如attrs.xml，也可以选择类似 于attrs_circle_view.xml等这种以attrs_开头的文件名，当然这个文件名并没有什么限制，可 以随便取名字。

   在上面的XML中声明了一个自定义属性集合“CircleView”，在这个集合里面可以有很 多自定义属性，这里只定义了一个格式为“color”的属性“circle_color”，这里的格式color指的是颜色。除了颜色格式，自定义属性还有其他格式，比如reference是指资源id， dimension是指尺寸，而像string、integer和boolean这种是指基本数据类型。
   全部属性值查看及使用

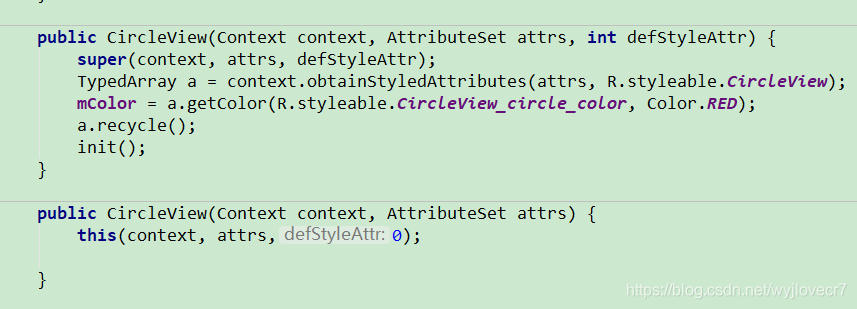

第二步，在View的构造方法中解析自定义属性的值并做相应处理。对于本例来说， 我们需要解析circle_color这个属性的值，代码如下所示。
这看起来很简单，首先加载自定义属性集合CircleView，接着解析CircleView属性集 合中的circle_color属性，它的id为R.styleable.CircleView_circle_color。

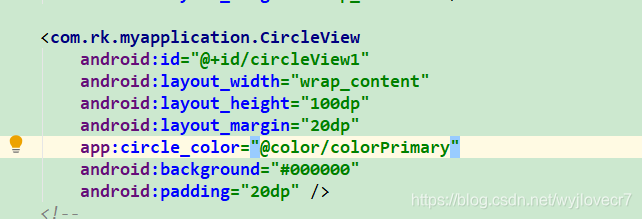

第三步，在布局文件中使用自定义属性，

上面的布局文件中有一点需要注意，首先，为了使用自定义属性，必须在布局文件中 添加schemas声明：xmlns:app=http://schemas.android.com/apk/res-auto。在这个声明中，app 是自定义属性的前缀，当然可以换其他名字，但是CircleView中的自定义属性的前缀必须 和这里的一致，然后就可以在CircleView中使用自定义属性了，比如： app:circle_color="@color/light_green"。另外，也有按照如下方式声明schemas： xmlns:app=http://schemas.android.com/apk/res/com.ryg.chapter_4，这种方式会在apk/res/后面 附加应用的包名。但是这两种方式并没有本质区别，笔者比较喜欢的是 xmlns:app=http://schemas.android.com/apk/res-auto这种声明方式。

2. 继承ViewGroup派生特殊的Layout
