实现交换机路由器之间的通信

本文介绍了使用思科模拟器进行网络搭建的过程,包括配置两台交换机和六台PC机,以及一台路由器的基本步骤。从设置IP地址到配置网关,详细记录了每一步操作。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

实验步骤如下:

(1)首先打开思科模拟器软件,找出二台交换机和六台PC机以及一台路由器。

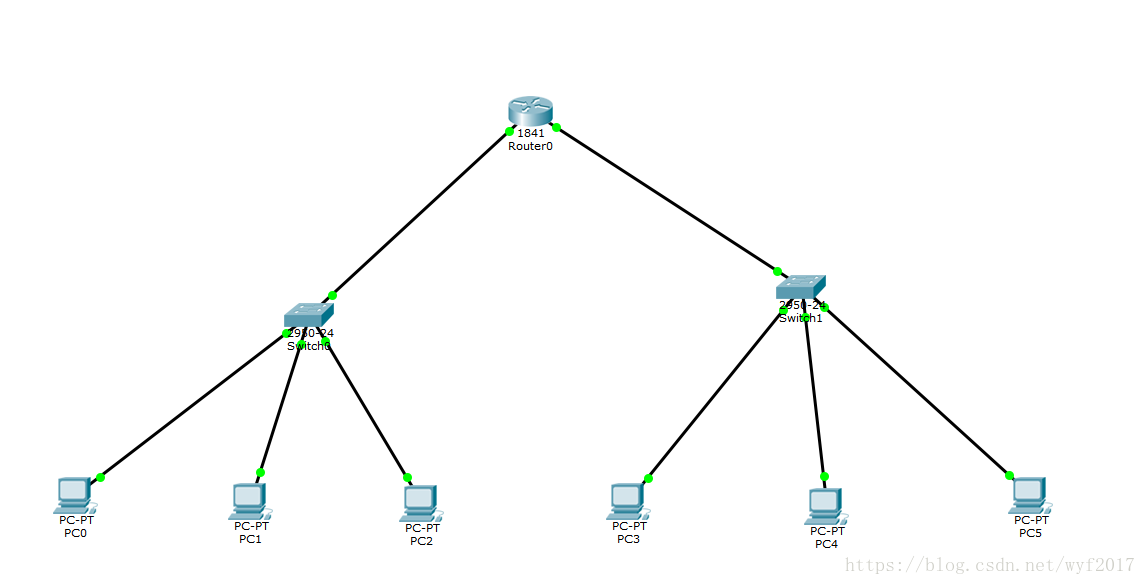

(2)分别在2台交换机下的PC机设置各自的IP地址,如我自己设置的第一台是192.168.1.1----192.168.1.3第二台是:192.168.2.1--192.168.2.3,下面就是我自己的搭建的图


(3)接下来我们左击路由器,然后点击CLI在里面写命令,首先出现的是Continue with configuration dialog? [yes/no]: no(这里我们选择的no)

首先我们进入特权模式---全局模式

Router>en

Router#config ter

然后为交换机设置IP地址

Router(config)#interface f0/0

Router(config-if)#no shutdown   (这一步指的是开启端口,如果你想要你的物理端口设备正常通信,配置好IP后就要使用no shutdown)

其次就是设置IP地址

Router(config-if)#interface f0/0

Router(config-if)#ip address 192.168.1.254 255.255.255.0

Router(config-if)#exit

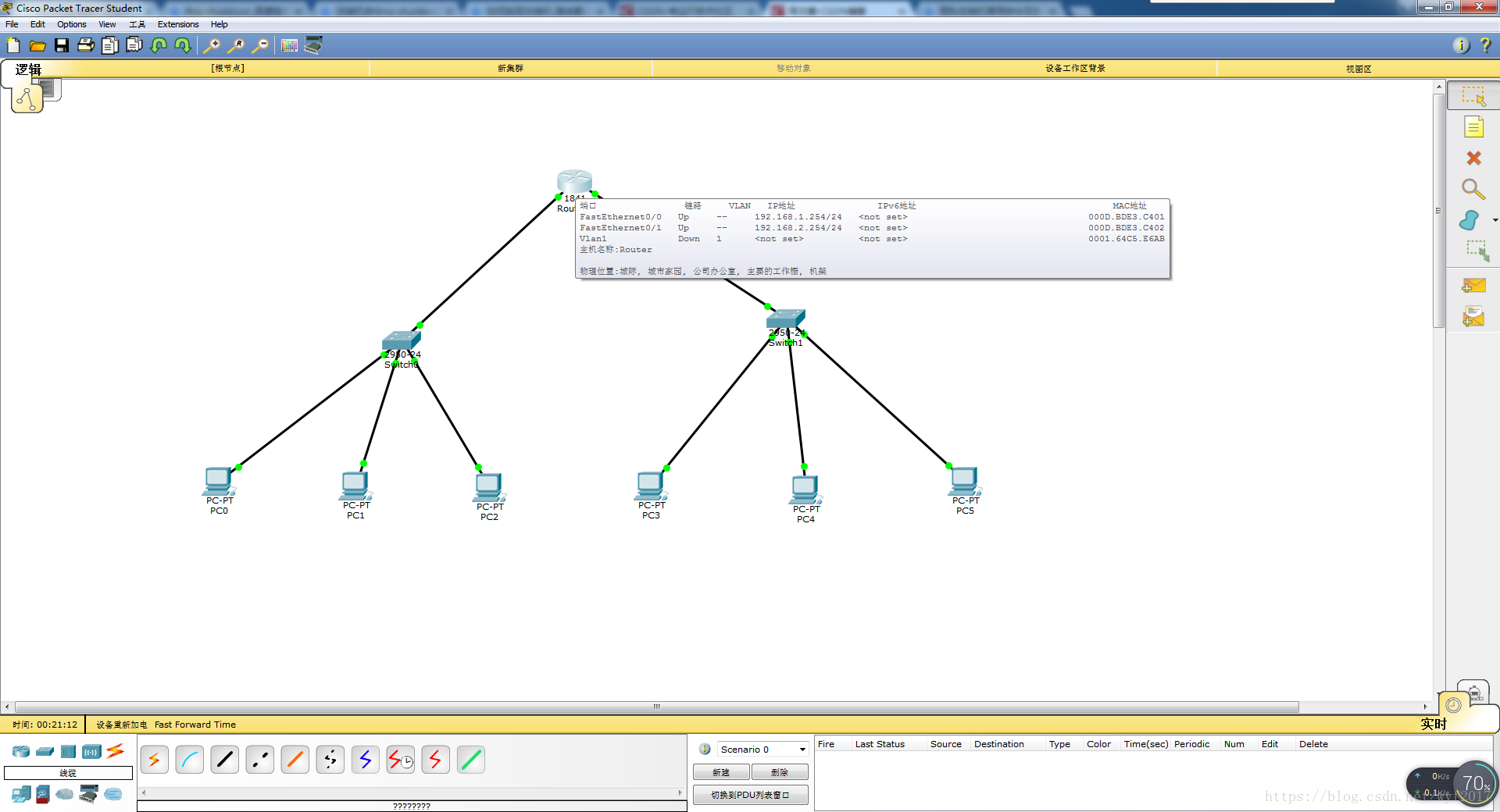

弄完这个后我们将鼠标放到路由器上就可以看到以下图示

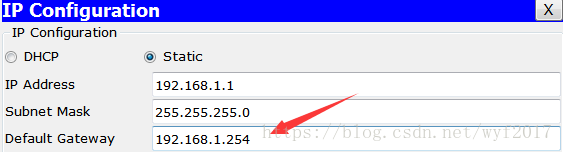

完成上面哪一步接下来我们就要为我们的PC机设置网关地址,如果我们不设置网关地址我们就无法将两边的交换机进行通信

如图红色所示


左边的几台PC机都是一样的配置,右边的三台就是将1换成2即可

好了,我们只需在写一段命令行就可以完成基本步骤

Router(config-if)#ip address 192.168.1.254 255.255.255.0

Router(config-if)#exit

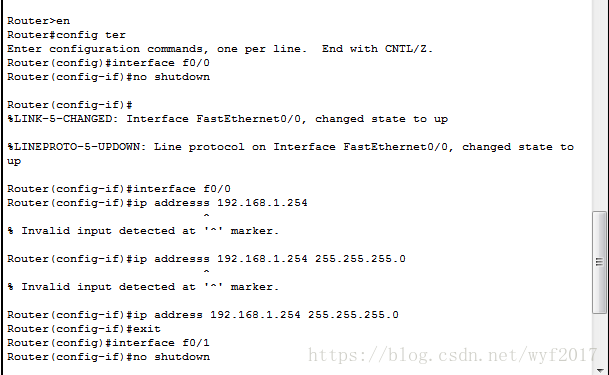

上面说的有点散乱,下面就具体的展示下

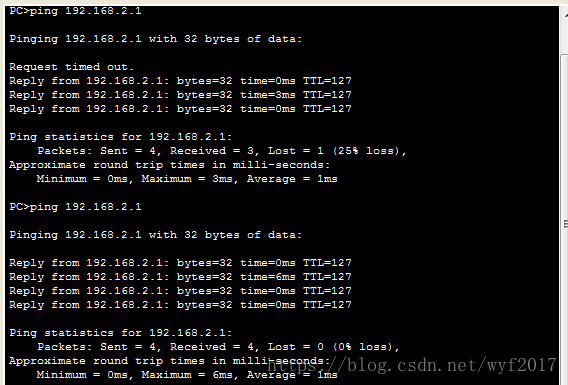

接下来就是去测试结果了


好了,上面就是基本的流程,也是巩固我今天所学的知识。

### Cisco 三层交换机路由器连接配置教程 #### 配置概述 为了实现不同网段之间通信,在思科环境中通常采用三层交换机路由器配合的方式。当遇到特定网段无法相互通信的情况时,可以在三层交换机上增加静态路由来解决问题[^1]。 #### 设备准备 实验环境包括但不限于五台客户端计算机、一台服务器、三台普通的2960系列二层交换机、一台具备路由功能的3560-24PS型三层交换机以及两台2811型号的路由器[^2]。 #### 物理连接注意事项 确保相同类型的设备之间使用交叉线缆进行互联,而不同类型(例如交换机路由器)则应使用直连线缆完成物理层面的链接建立[^5]。 #### IP 地址规划 给定网络中的每一项参与通讯的硬件设施都需分配独一无二的IP地址及其相应的子网掩码参数,并设定默认网关以便于数据包能够被正确转发出去。 #### VLAN 划分 对于大型企业级应用来说,合理地创建并管理虚拟局域网(VLAN),可以有效提高网络安全性和性能表现。这一步骤至关重要,尤其是在涉及多部门或多区域组网场景下。 #### 动态路由协议启用 虽然可以通过手动添加静态路径解决简单的网段访问需求,但在更复杂的实际生产环境下推荐开启动态路由更新机制,比如OSPF或者EIGRP等,从而简化维护工作量并且增强系统的灵活性[^4]。 #### 示例命令集 以下是针对上述提到的任务所必需执行的一些典型CLI指令: ```shell Switch(config)# interface GigabitEthernet0/1 Switch(config-if)# no switchport Switch(config-if)# ip address 192.168.6.2 255.255.255.0 Switch(config-if)# exit Switch(config)# ip routing Switch(config)# ip route 192.168.7.0 255.255.255.0 192.168.6.1 ``` 以上代码展示了如何在一个名为`GigabitEthernet0/1` 的端口上去除交换模式(`no switchport`) 并为其指定IPv4地址, 同时激活全局范围内的IP路由支持 (`ip routing`). 最后还定义了一条通往目标网络 `192.168.7.x` 的静态路由记录.
