该博客展示了如何利用MATLAB的meshgrid和griddata函数对二维数据进行插值，以生成更平滑的强度图。通过在不同分辨率下插值，比较了插值效果，从20个到200个插值点，揭示了增加插值点数如何提升图像的平滑度和细节表现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

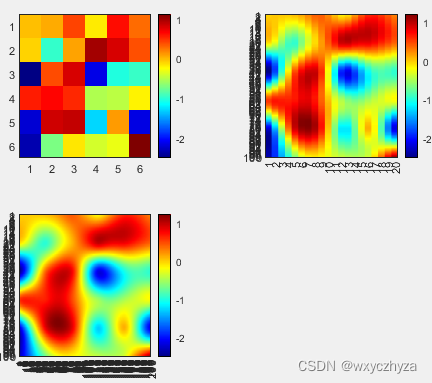

通过 meshgrid和griddata对数据进行插值，可以使强度图变得更平滑，具体如下：

clc; clear; close all;

data1 = randn(6);

figure(1);
subplot(231);
hm = heatmap(data1);
hm.CellLabelColor = 'none';
grid off;
colormap(hm, 'jet');

subplot(232);
x = 1:6;    y = 1:6;    z = data1;
[X, Y] = meshgrid(linspace(1, 6, 20), linspace(1, 6), 20);      % 插值效果1
Z = griddata(x, y, z, X, Y, 'v4');
hm = heatmap(Z);
hm.CellLabelColor = 'none';
grid off;
colormap(hm, 'jet');

subplot(233);
x = 1:6;    y = 1:6;    z = data1;
[X, Y] = meshgrid(linspace(1, 6, 200), linspace(1, 6), 200);    % 插值效果2
Z = griddata(x, y, z, X, Y, 'v4');
hm = heatmap(Z);
hm.CellLabelColor = 'none';
grid off;
colormap(hm, 'jet');
