CK-Label-HW（红外传感器）

产品型号	CK-Label-HW
光源(波长)	650nm红光发光二极管
电源电压	DC12-24V脉动(P-P)10%以下(DC10-30)
消耗电流	≤25mA、≤45mA
控制输出	负载电源电流100mA以下(残留电压1V以下)
回路保护	浪涌保护回路，短路保护，极性反接保护
响应时间	动作/回复 各1.0ms以下
显示灯	动作指示灯(红色)
环境温度	动作时:-25~+55C(无结冰，无结霜) 保存时:-40°C~+70°C(无结冰，无结霜
环境照度影响	日光:10000LX以下 白炽灯:3000LX以下
使用环境湿度	动作时:-45%~85%(无结冰)RH 保存时:35%~85%(无结冰)RH
电压的影响	额定电源电压范围士15%以内波动时，检测距离士1%以内变化 s
绝缘阻抗	20MQ以上(DC500兆欧表)充电部与外壳间
介电强度	AC1000V以上在50/60Hz1min充电部与外壳间
震动(耐久)	10~50Hz,1.5mm双振幅，在X,Y,Z各方向达到1h
冲击(耐久)	500m/s2双振幅，在X,Y,Z各方向3次
保护结构	IP65
链接方式	导线引出型(标准2m)

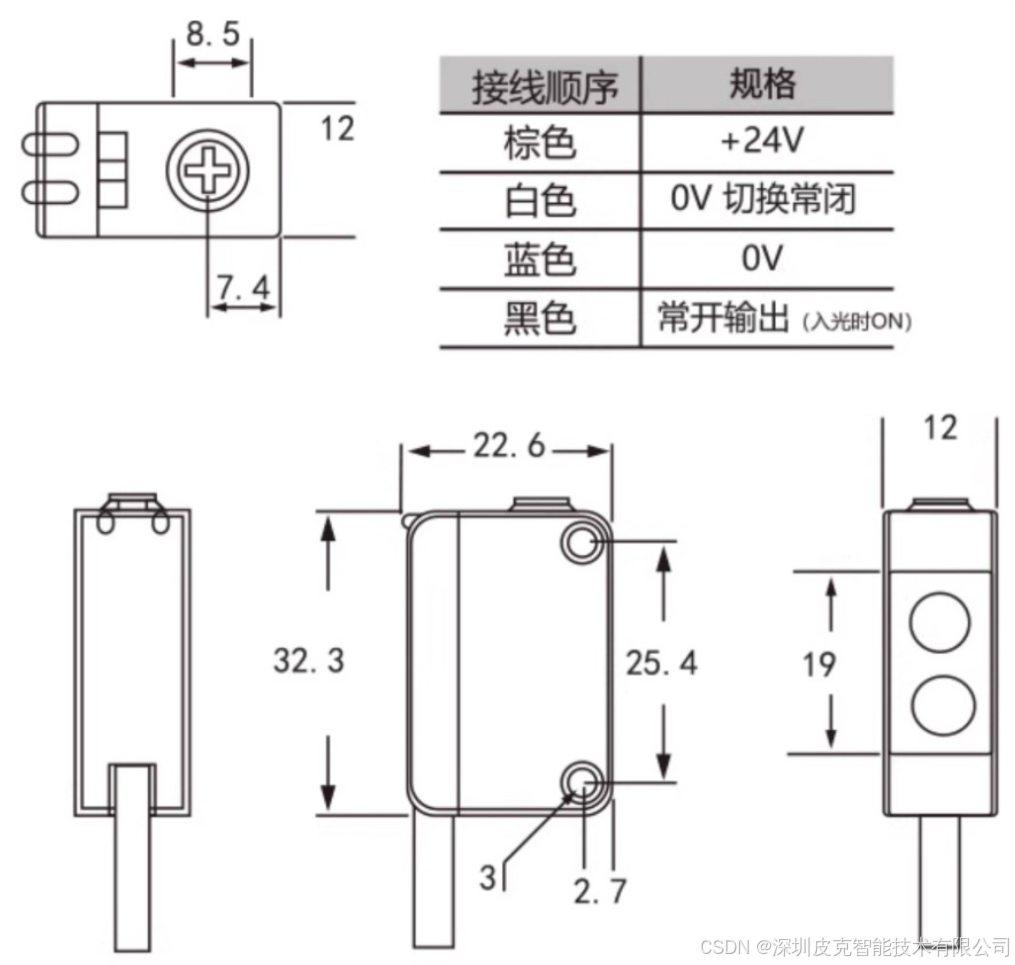

方形漫反射光电尺寸图：

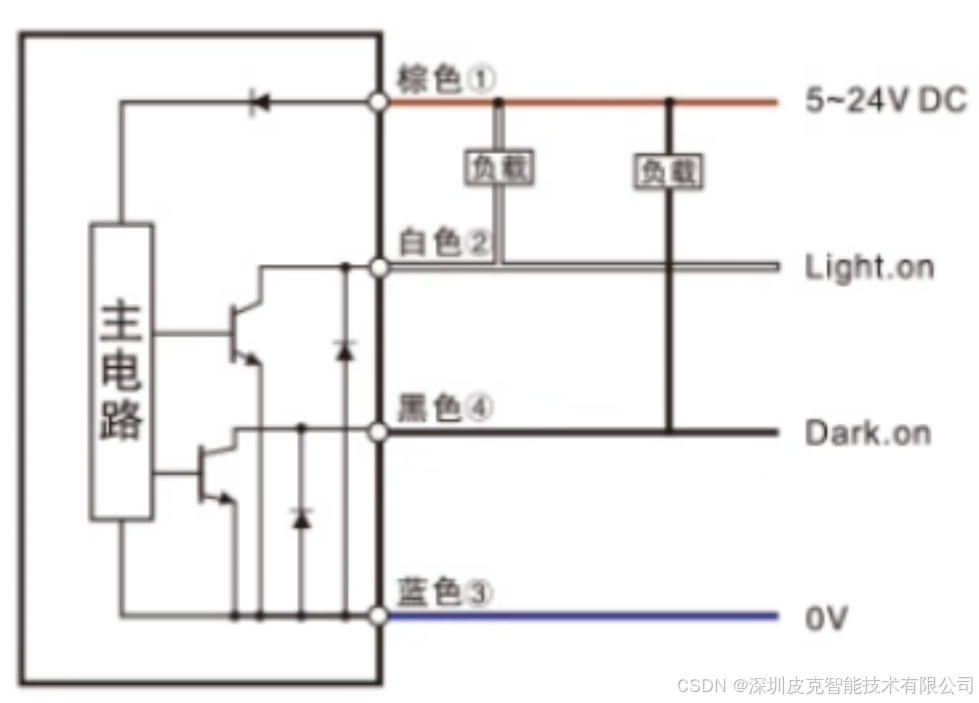

接线方式：
