医疗床头卡（基站方案）

一、产品特色

• 低功耗，常规使用3-5年电池寿命
• 支持空中唤醒
• 点阵电子纸屏幕
• 安装简单，快速布置
• 远程智能化管理
• 低碳环保，无纸化
• 安全可靠

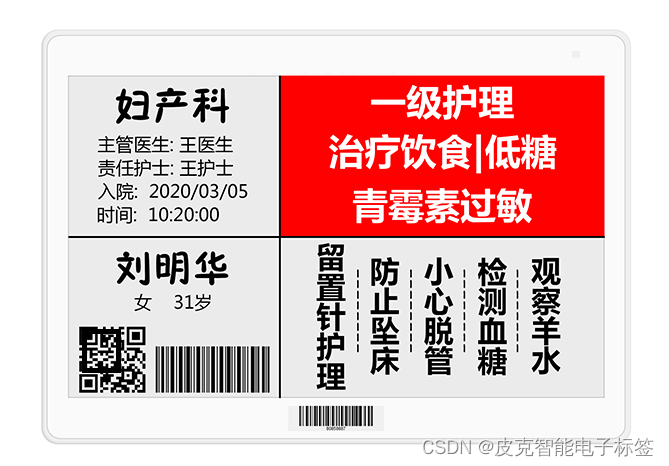

ESL_BWR7.5_V2

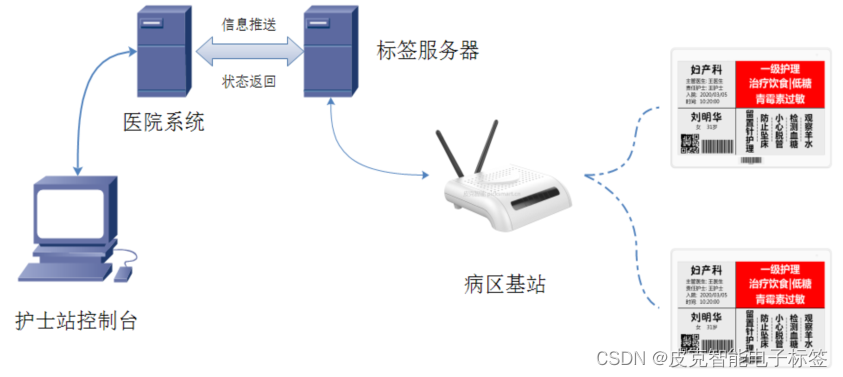

二、系统结构

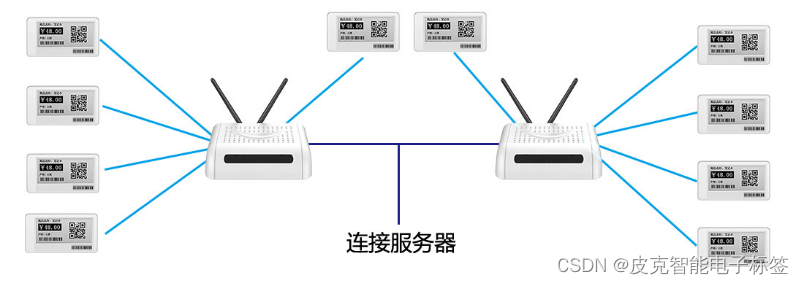

三、多基站组织架构

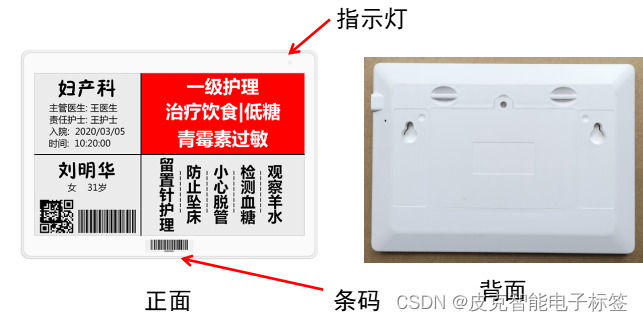

四、电子床头卡

接收路由器发送的数据信息并解析，更新数据。

• 2.4G无线通讯距离30m
• 无线通信速率50/250kbps
• 自定义双向通讯协议，安全可靠
• 数据软硬件校验
• 低功耗，常规可持续使用5年
• 电池可更换
• EPD点阵电子纸，
• 智能扫码配对绑定显示内容
• 工作温度：0-50度
• 穿透力强，不惧障碍

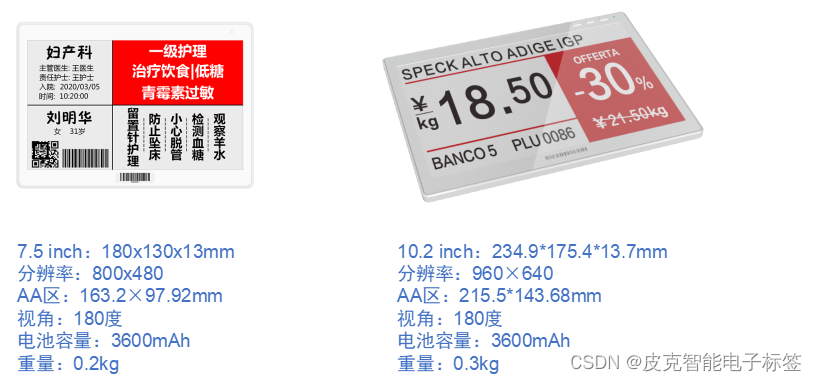

五、尺寸规格

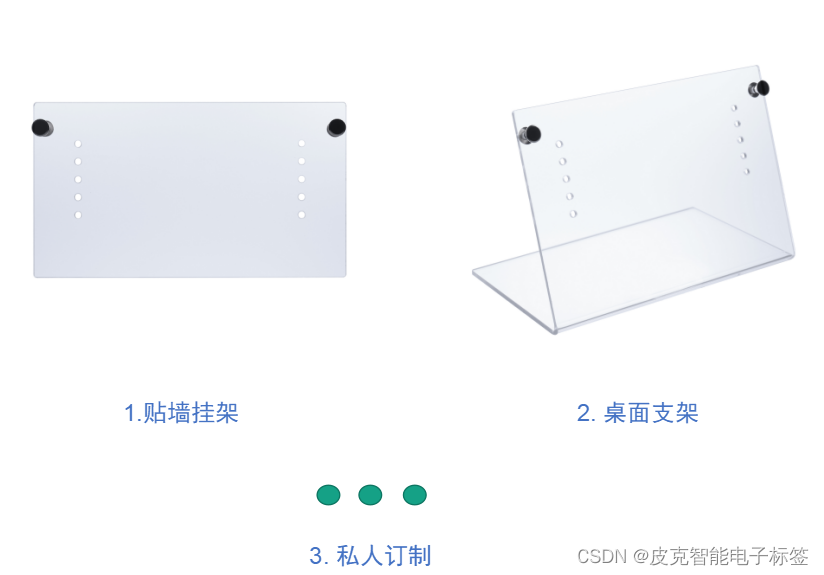

六、标签安装固定

七、路由器

接收PC下达的操作指令，解析后再通过RF发送给电子标签。

• 无线通讯距离半径30m
• 无线通信速率50/250kbps
• 网络通信速率10/100 Mbps
• 自定义双向数据通讯协议，确保数据传输速度和准确度
• 覆盖电子标签无上限
• 支持多个路由器同步工作
• 并行通讯，安全快速
• 全方位传输，无死角
• 支持在线软件升级
• 多路由通信容余设计，不惧故障
• 规格尺寸：210.0*140.6*42.3mm
• 工作温度：0-70℃
• 供电：48V POE 或 DC12V
• 重量:435g
• 工作频段：2.4G
• 无线速率：50-250kbps

基站内置4G模块卡位，有需要可以配合制作4G版本基站。

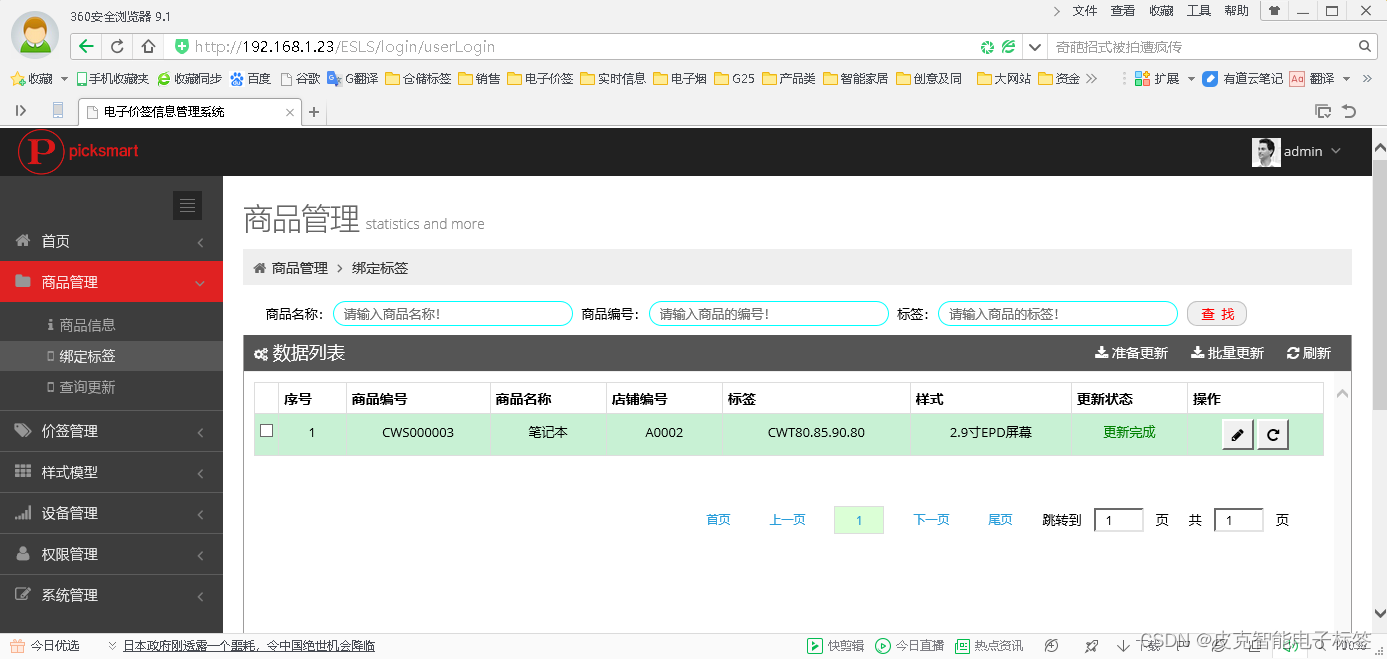

八、多功能操作界面

通过后台管理界面，实现信息的全面管控和操作。

• 多帐户管理后台
• 支持总服务器控制所有标牌内容
• 各病区自行操控自已区域标牌
• 网页端软件，输入网址就可以远程操控内容
• 基站和标牌状态监控
• 标牌显示样式模版自定义
• 支持对接已有系统
• 系统软件支持云端和局域私有服务器布署
• 支持多基站协同并发

九、系统对接接口

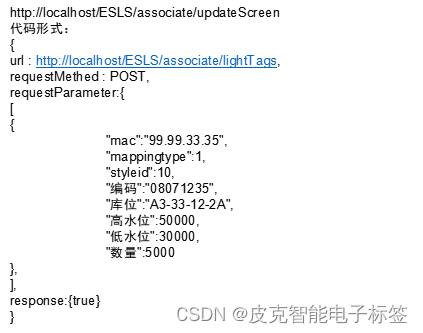

系统支持HTTP协议接口，Json格式，示例如下：





本地服务器用 localhost, 非本地则将 localhost 改为服务器所在主机 IP 地址

参数	功能	描述
mac	墨水屏ID	需要更新的墨水屏ID号
mappingtype	字段映射关系	字段映射关系类型，默认1
styleid	模板样式ID	选择不同的模板样式，默认1
编码	显示内容	参数名可以自定义
库位	显示内容	参数名可以自定义
高水位	显示内容	参数名可以自定义
低水位	显示内容	参数名可以自定义
数量	显示内容	参数名可以自定义

解析：模版在我们的系统中进行DIY设计，每个模版都有一个模版编号，对接操作的时候只用把对应的模版编号及字段内容发过来，我们的系统即会按你的模版样式制作出待刷界面数据，一个心跳周期到来或按键触发，数据就可以被刷新到屏幕上去。
