电子标签播种墙方案

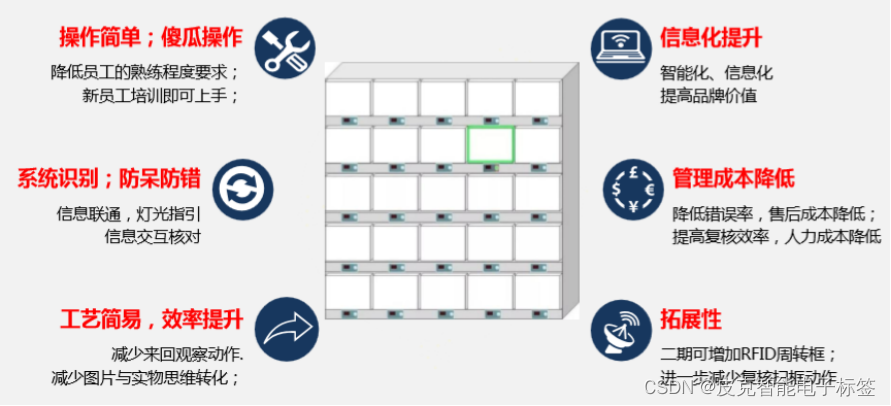

一、PTL优势：

二、系统构架：

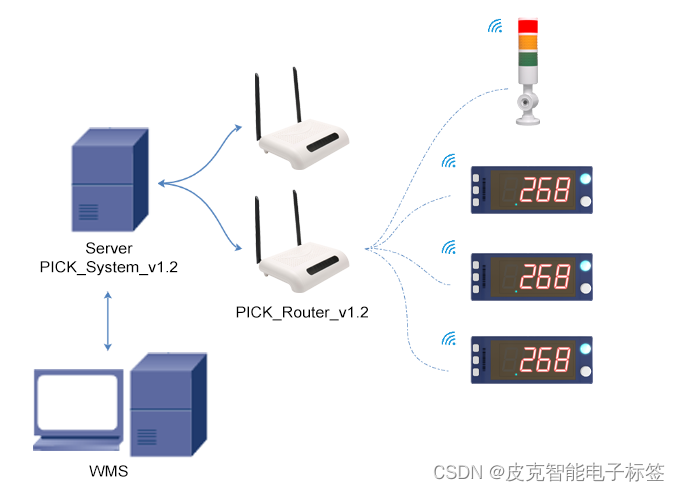

v1.2基站+软件管理系统+仓库标签

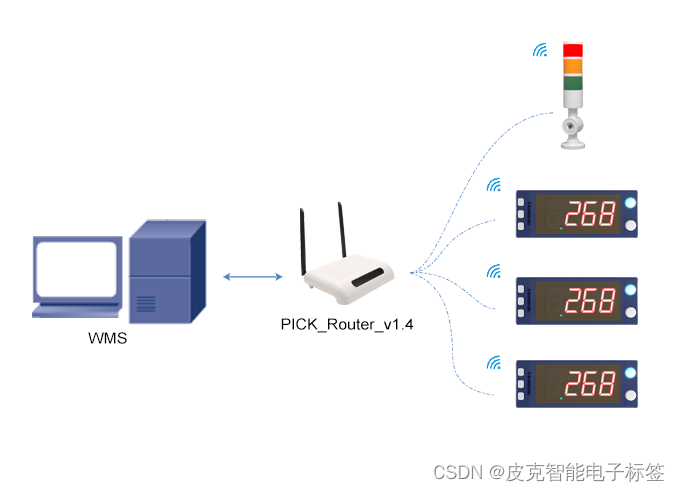

v1.4+仓库标签

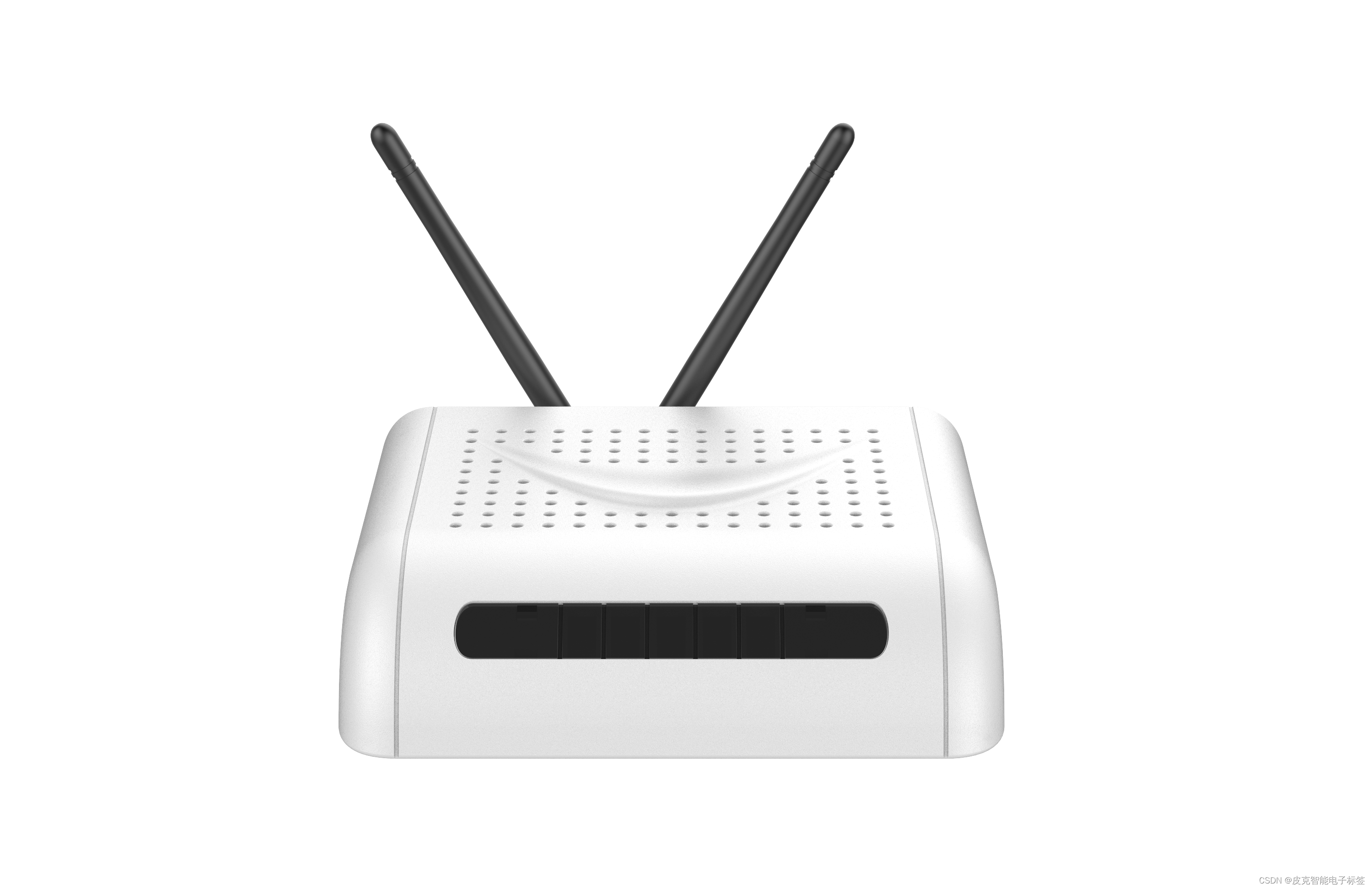

三、基站特点：

接收PC下达的操作指令，解析后再通过RF发送给电子标签

• 无线通讯距离30m
• 无线通信速率200/50kbps
• 网络通信速率10/100 Mbps
• 自定义双向数据通讯协议，确保数据传输速度和准确度
• 覆盖电子标签数量无上限
• 支持多个路由器同步工作
• 并行通讯，安全快速
• 全方位传输，无死角
• 支持在线软件升级

型号：PICK_Router_V1.2

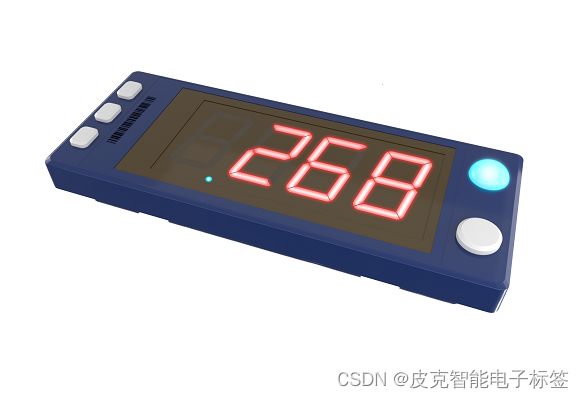

四、电子标签特点：

接收路由器发送的数据信息并解析，做出相应的指示，点击按键表示完成拣货。

• LED数码管显示3位0.8英寸数字
• 单个数字尺寸自带三色高亮LED灯和四个按钮
• 无线通信868M，跳频通信
• 通信速率200K/50K
• 覆盖通信半径30米以上
• 尺寸长宽厚114.5x44.5x19mm
• 外接供电24V

CK_Label_v10

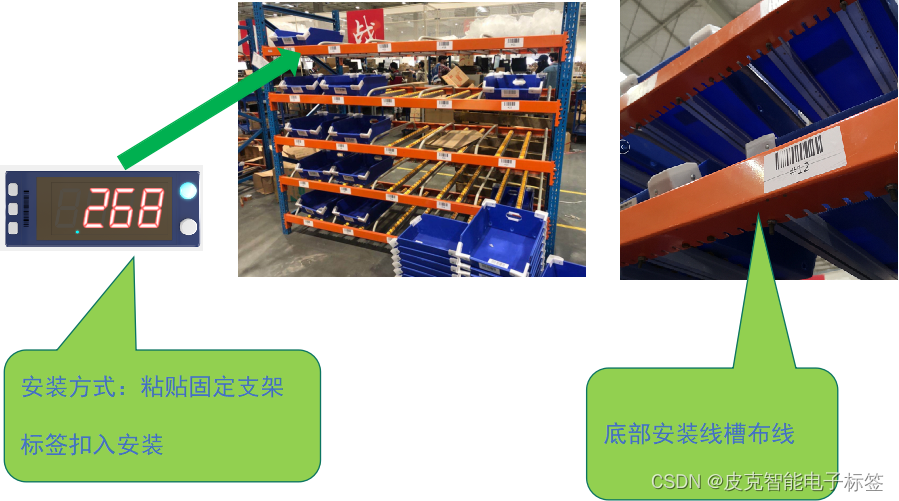

五、标签安装固定：

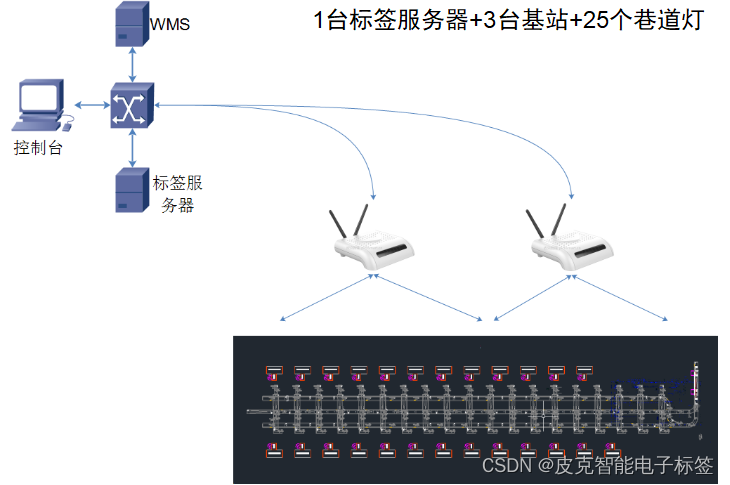

六、设备布局方案：

七、使用流程：

1. 复核人员完成周转框绑定；

2. 复核人员通过WMS作业端，直接进行扫描集合单波次条码； 系统自动把拣选的订单数据导入PTL智能RebinWall；

3. 对货品逐个扫描其条码，播种系统自动进行查询亮灯，并显示对应播种数量，把货品播放到亮灯的货格上，按灯或扫码确认；

4. 所有货品完成复核后，扫码或按键灭灯。

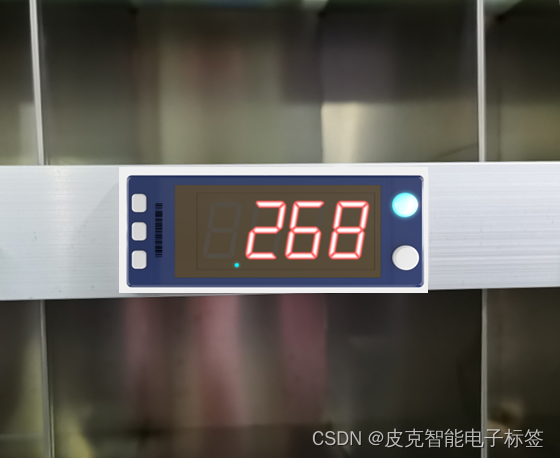

八、实物样例：

九、硬件清单和说明：

硬件	型号	说明	数量需求
标签服务器	IPC-710	安装服务器程序 EC9-1501/ZX/C4580/250W/4G/120G	1
标签基站	PICK_Router_V1.2	接收WMS服务器指令控制标签	3
电子标签	CK_Label_V3	接收基站指令亮灯，配置魔术贴固定到容器	625
电源	PICK_POWER_24V_v1 PICK_POWER_12V_v1	巷道灯及标签供电 24V及基站供电12V	25+3
标签供电线		定制专用供电线，配合分线插头625个	2.2*5*25*1.3=357.5米
电槽		供电线槽，配合粘 贴胶	2.2*5*25*1.3=357.5米
供电箱		供电箱及开关，插头	25

十、软件功能清单：

1. 标签服务器系统接收到WMS系统指令后点亮标签并显示数量

2. 标签及基站状态查看

3. 支持按键或扫码反馈返回给WMS

十一、施工及维保：

施工：前期需要安装服务器系统及服务器软件，确保与京东WMS系统对接，实现数据传递操作，对接系统完成以后通常2天内可以完成现场安装和调试。

维保：质保一年，一年内出现质量问题免费维修或换新；超出保质期可以提供维修服务，需收取维修费。
