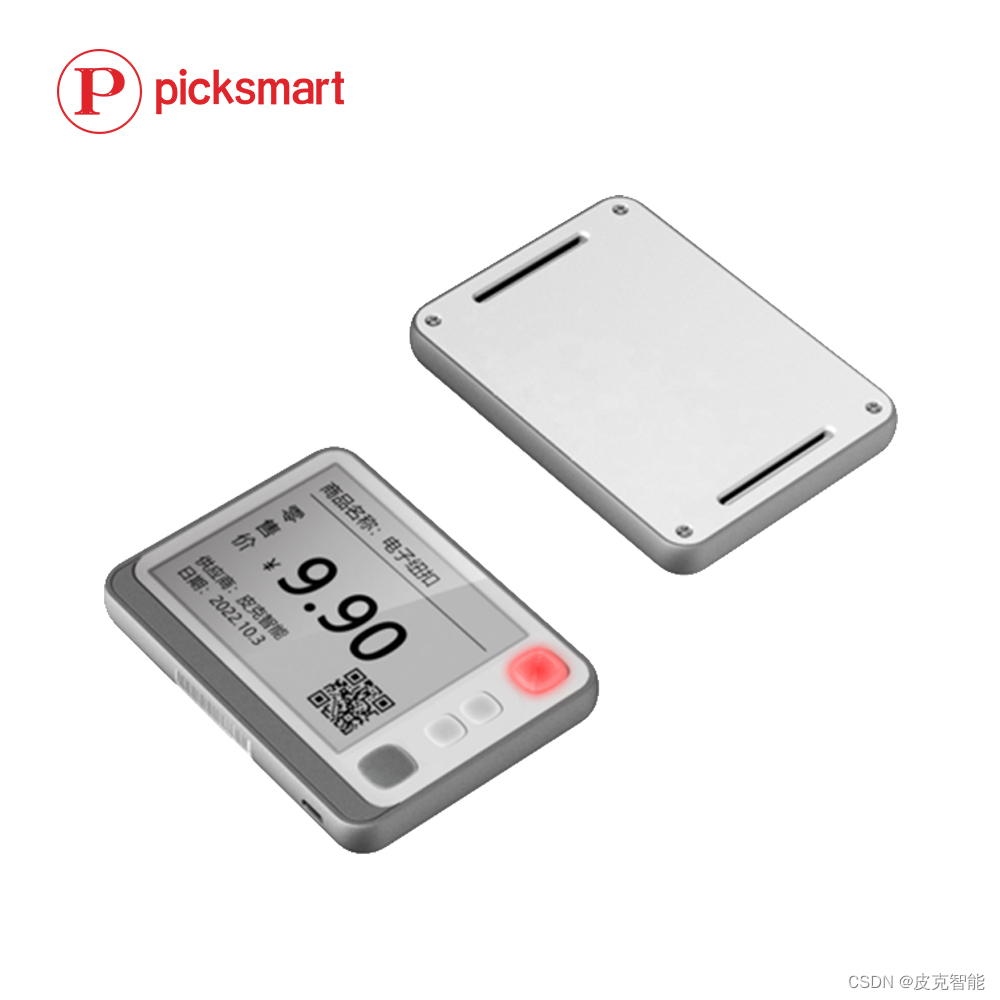

仓库24代 “ CK_Label_v24

产品型号	CK_Label_v24

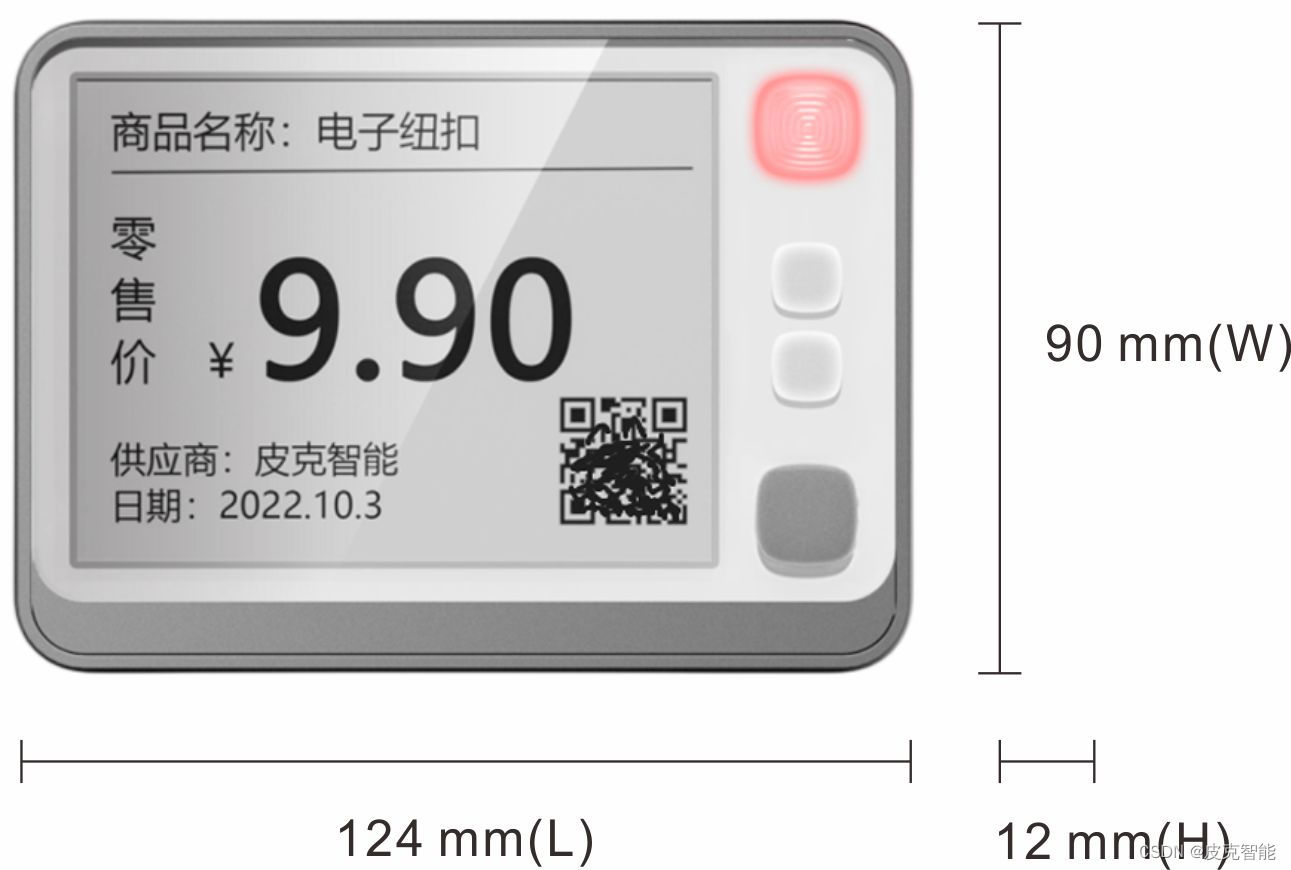

尺寸	124x90x12mm（不含安装支架）
屏幕尺寸	4.2 inch
显示技术	电子墨水屏显示
显示区域面积 (mm)	84.8(H) x 63.6(V)
分辨率	400*300
像素密度	120dpi
显示颜色	黑/白
外观颜色	白色&灰外圏
按键	3
指示灯	1
工作温度	0-50℃
工作频段	868MHz
视角	180°
支持内容格式	文本/图片/二维码/条形码
供电方式	电池供电，可充电
电池容量	3000mAh
电池寿命	>0.5年 (200次/天) >1.5年 (30次/天)
通信方式	无线通信
无线固件更新	是的
模板设计DIY	是的
通信设备	基站：PICK_Router_V1.2.2

 产品特色：

1. 快速刷新屏幕。
2. 移动式功能用法（自动切换基站）。
3. 充电提醒，充满提醒（小于50%开启充电，充电时第三个灯亮红灯，充满亮绿灯）。
4. 支持Type-C 5V充电，支持24V外接直流供电充电。
5. 大灯亮时，按大按键灭灯，灯没亮时，按大按键清屏，大灯亮时，按大按键上报按键值。
6. 在休眠时，先按大按键，再按第二个小按键，查看标签参数，同时亮黄灯，大约5秒后，回到商品界面。
7. 在休眠时，先按大按键，再按第一个小按键，触发注册闪绿灯，注册成功闪红灯，同时显示信号值。
8. 再个小按键在商品界面时，会上报按键值。
9. 3个灯都可以独立控制。

   ---

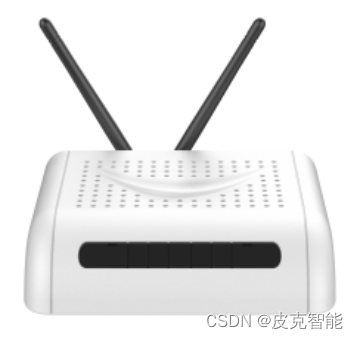

基站
	产品型号	PICK_Router_V1.2.2
	网口RJ45	1
	天线	4
	通信方式	868M,RJ45
	供电方式	DC 12V 1A or POE
	尺寸	21*14*4.3cm（天线除外）
	操作系统	linux
	工作温度	-10-70℃
	无线通信距离	半径 30m（无遮挡）
	支持标签数量	>10000
	访问方式	网页界面访问
	服务接口协议（通过服务器实现）	Http，数据格式：Json

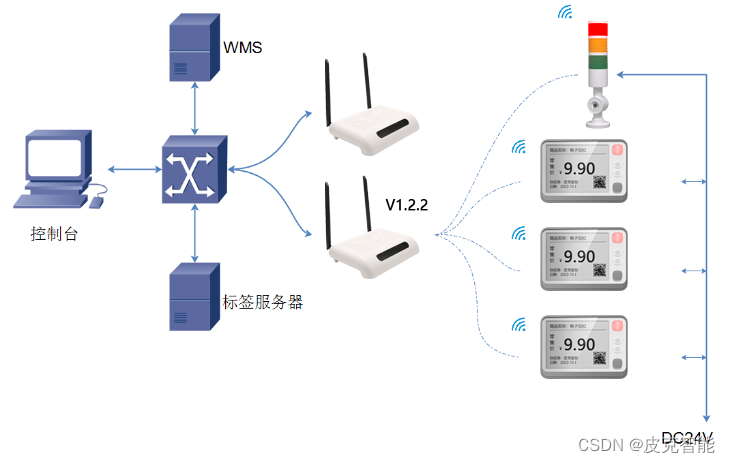

系统原理：

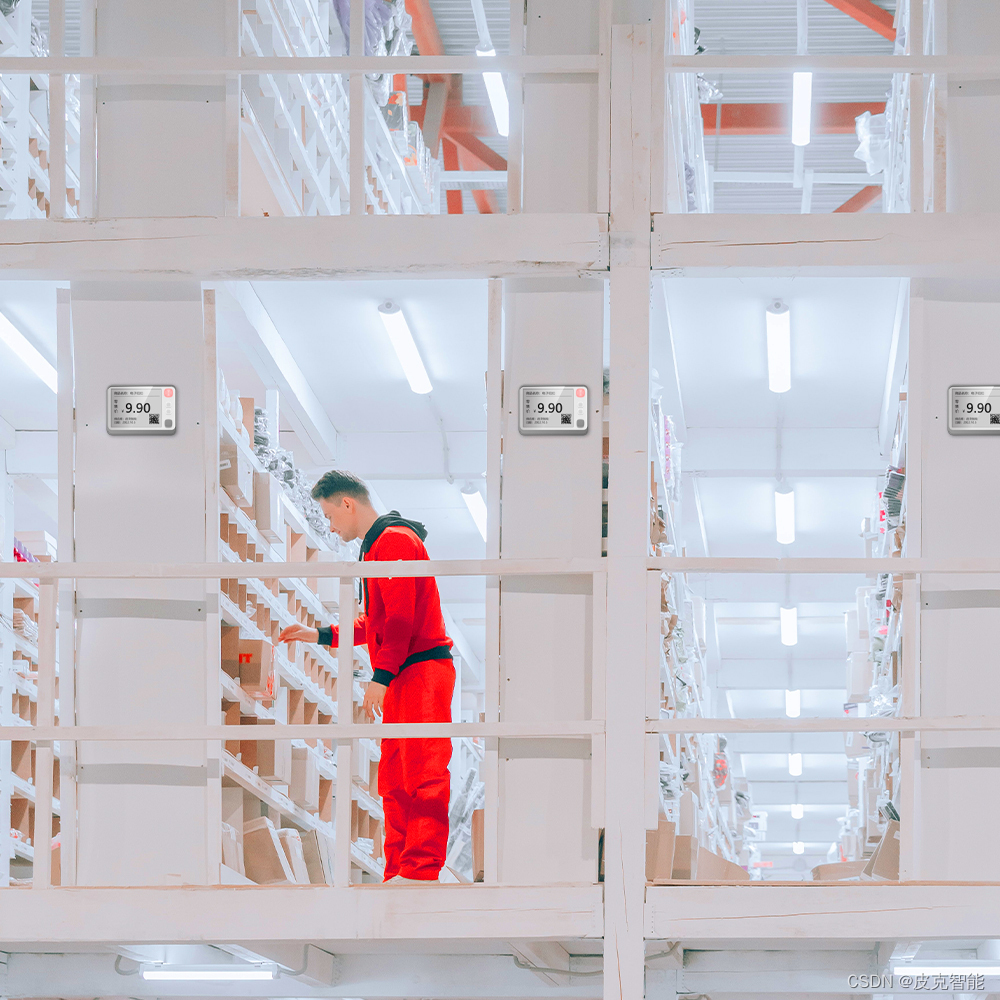

电子标签拣货系统就是通过PC机或扫描枪发送指令，通过路由器转发，控制电子标签上的LED灯或屏幕指引拣货人员准确，快速地到指定的位置拣取相应的货物。

系统原理



---

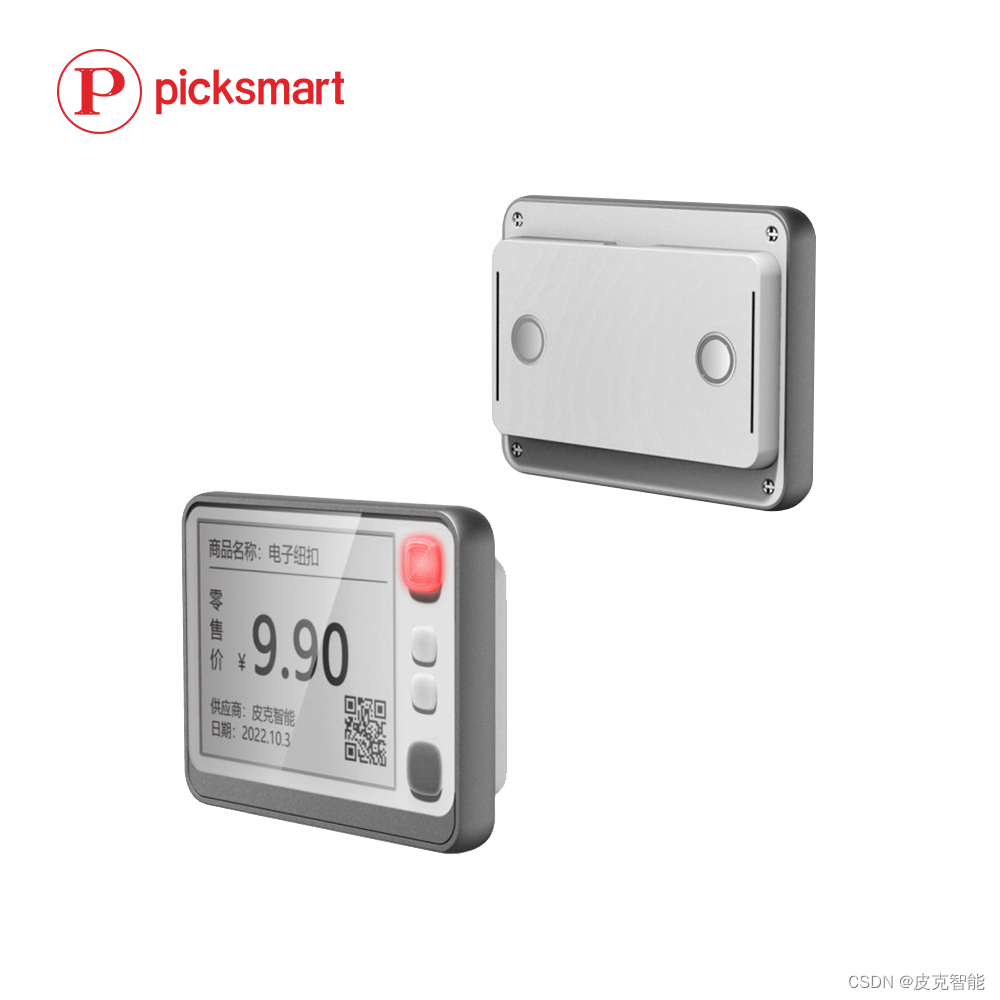

安装支架
	型号：	CK_Label_V24_ZJ
	产品说明	V24版本标签专用磁吸支架
	尺寸	116*64*8.1mm
	固定方式	磁吸固定
