一、SNAT策略概述

SNAT（Source Network Address Translation，源地址转换）是Linux防火墙的一种地址转换操作，也是iptables命令中的一种数据包控制类型，其作用是根据特定的条件修改数据包的源IP地址。

1.1 SNAT应用环境

局域网主机共享单个公网IP地址的Internet（私有IP不能在Internet中正常路由）

1.2 SNAT原理

修改数据包源地址

1.3 SNAT转换的前提条件

局域网各主机已正确设置IP地址、子网掩码、默认网关地址
Linux网关开启IP路由转发

二、SNAT策略的应用

2.1临时打开

echo 1 >/proc/sys/net/ipv4/ip_forward
或
sysctl -w net.ipv4.ip forward=1

2.2 永久打开

vim /etc/ sysctl. conf
net. ipv4.ip_ forward = 1				#将此行写入配置文件

sysctl -P				#读取修改后的配置

2.3SNAT转换1:固定的公网IP地址

#配置SNAT策略，实现snat功能，将所有192.168.100.0这个网段的ip的源ip改为10.0.0.1
iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -o ens33 -j SNAT --to 10.0.0.1
                                    可换成单独IP   出站外网网卡            外网IP
或
iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -o ens33 -j SNAT --to-source 10.0.0.1-10.0.0.10
                                     内网IP   出站外网网卡                    外网IP或地址池

2.4SNAT转换2:非固定的公网IP地址(共享动态IP地址)

iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -o ens33 -j MASQUERADE

三、SNAT案例：

实验准备
 web服务器ip：10.0.0.12（Vmnet3）、关闭防火墙和selinux、开启http服务
网关服务器内网ip：192.168.100.100（Vmnet2）；外网ip：10.0.0.1（Vmnet3）、关闭防火墙和selinux、开启http服务
win7客户端ip：192.168.100.110（Vmnet2）

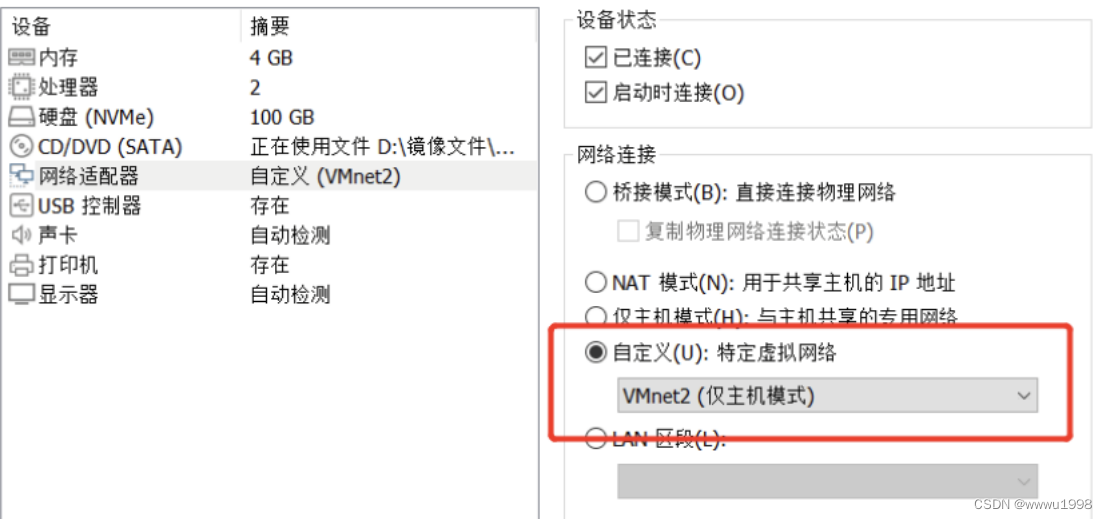

VMware的虚拟网络编辑器中默认Vmne1模式网段：192.168.100.0，Vmnet2模式网段：10.0.0.0

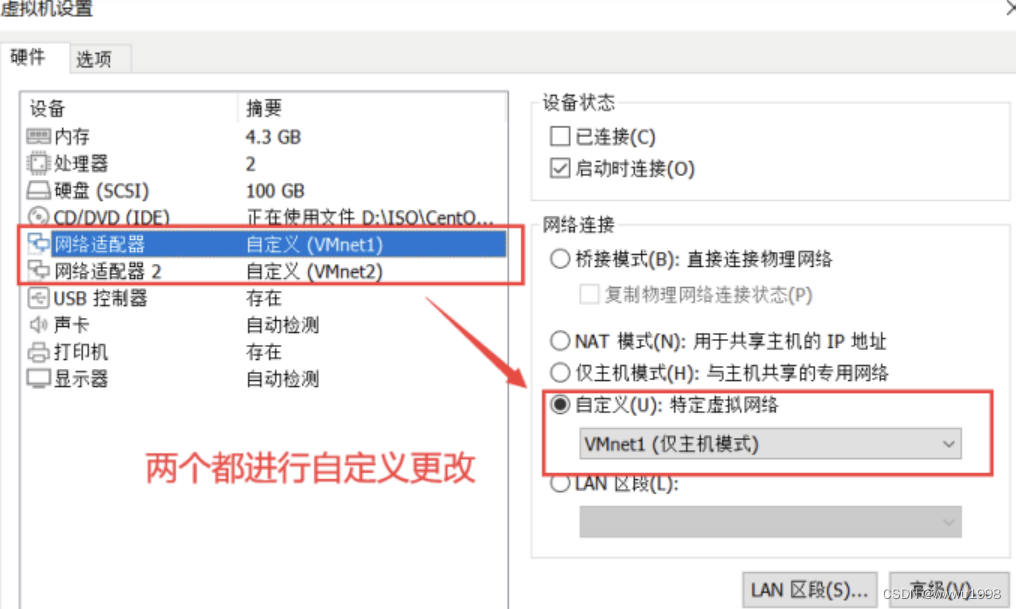

配置网关服务器（192.168.100.100/10.0.0.1）的相关配置

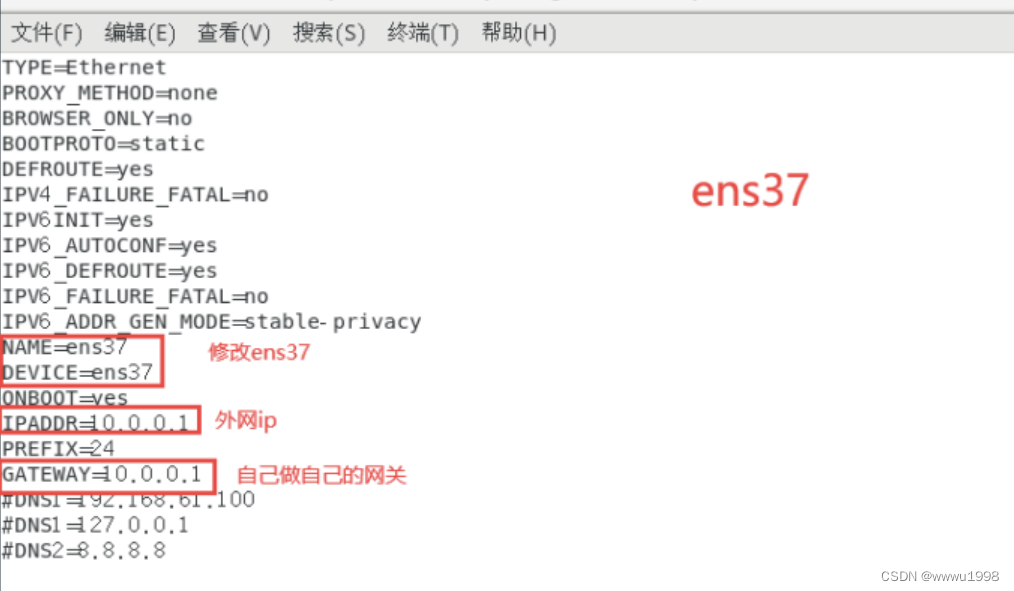

复制并修改ens37网卡

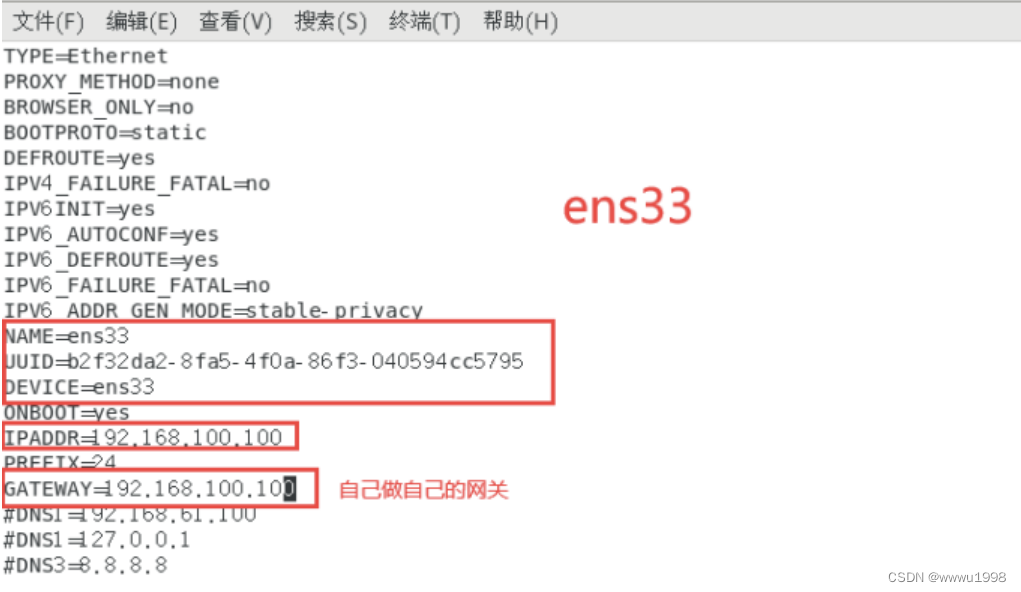

修改ens33

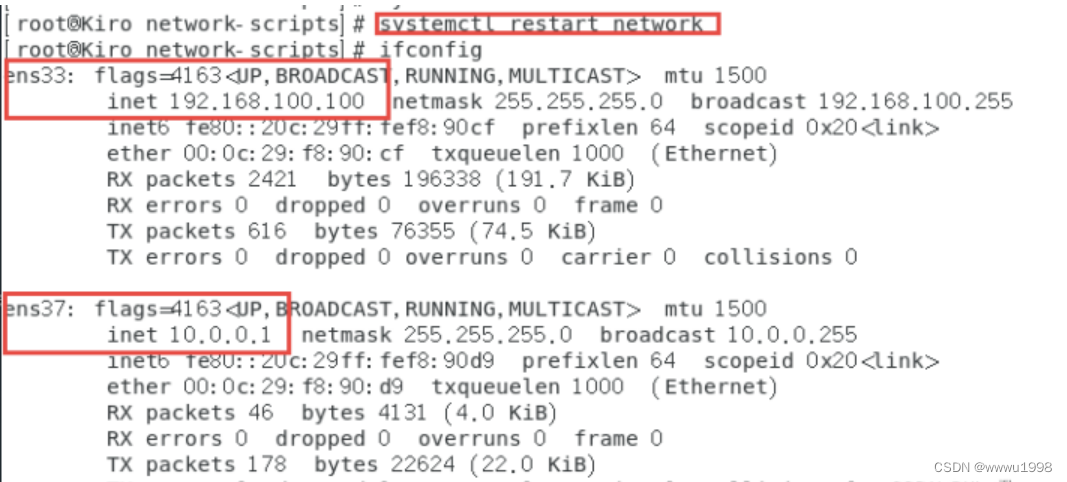

Systemctl restart network

开启SNAT

[root@localhost network-scripts]#
vim /etc/ sysctl. conf
net. ipv4.ip_ forward = 1    #将此行写入配置文件

[root@localhost network-scripts]#sysctl -P                #读取修改后的配置

配置iptables规则

iptables -nL            #查看规则
iptables -nL -t nat        #查看规则
iptables -F                #清除iptables的规则
iptables -F -t nat        #清除iptables的规则

iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -o ens33 -j SNAT --to 12.0.0.1
                                 //可换成单独的ip  出栈  外网网卡          外网ip

配置外网服务器（10.0.0.12）的相关配置

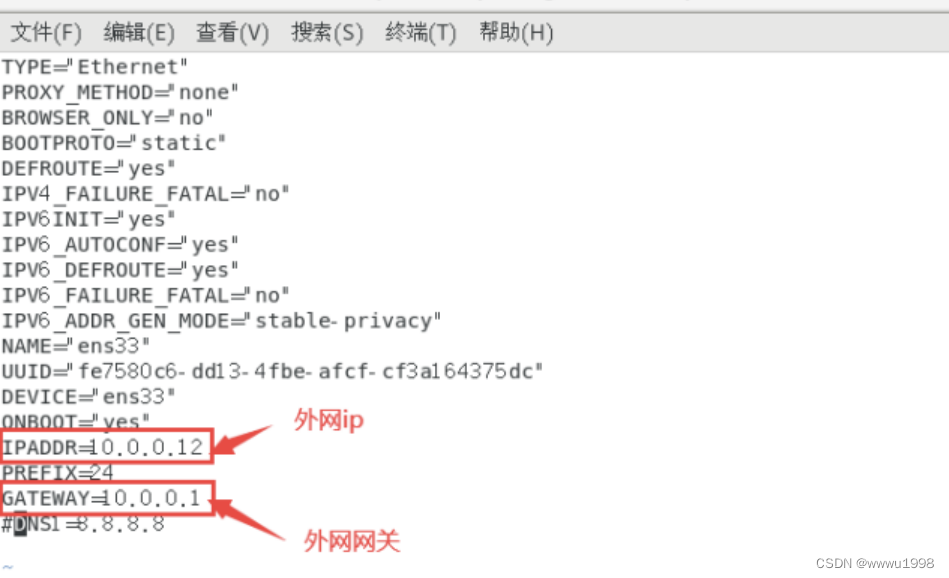

配置网卡ens33

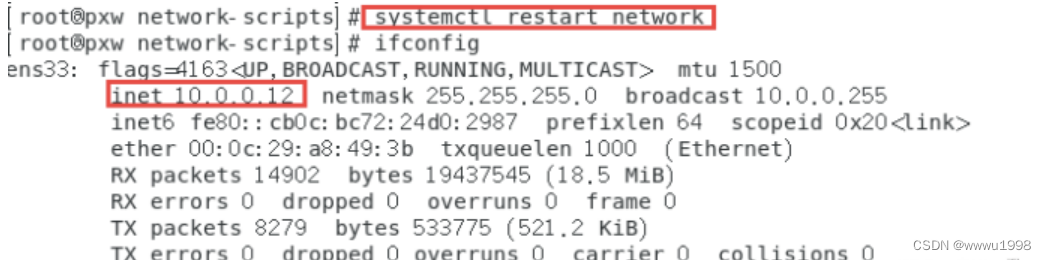

重启网络

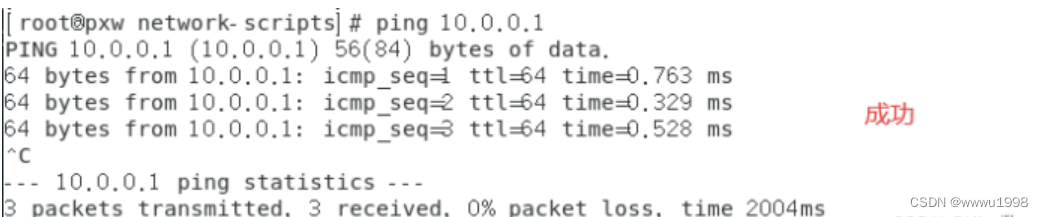

ping网关测试

重启网卡、关闭防火墙和增强、开启http服务

systemctl stop firewalld.service
setenforce 0
systemctl start httpd

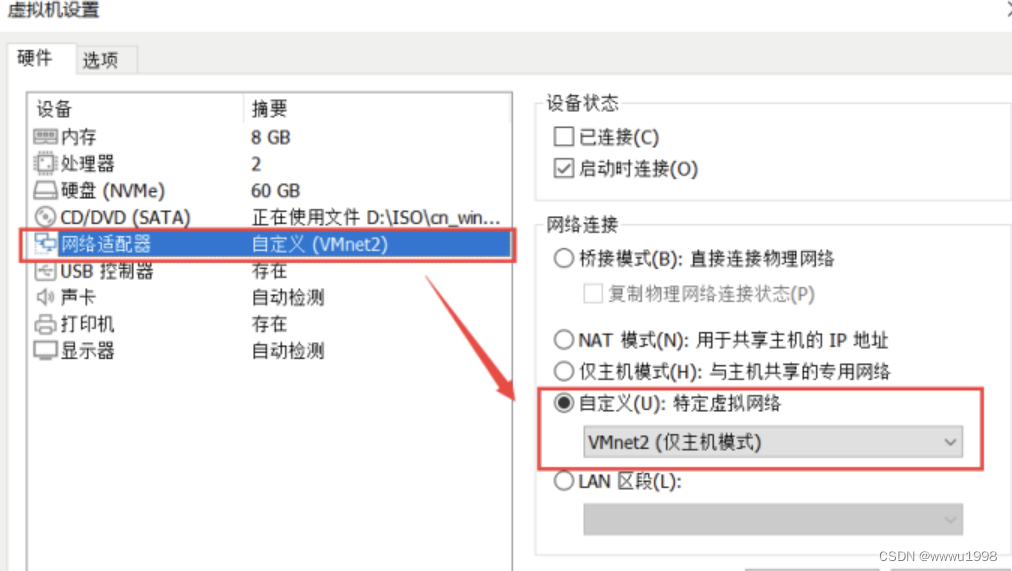

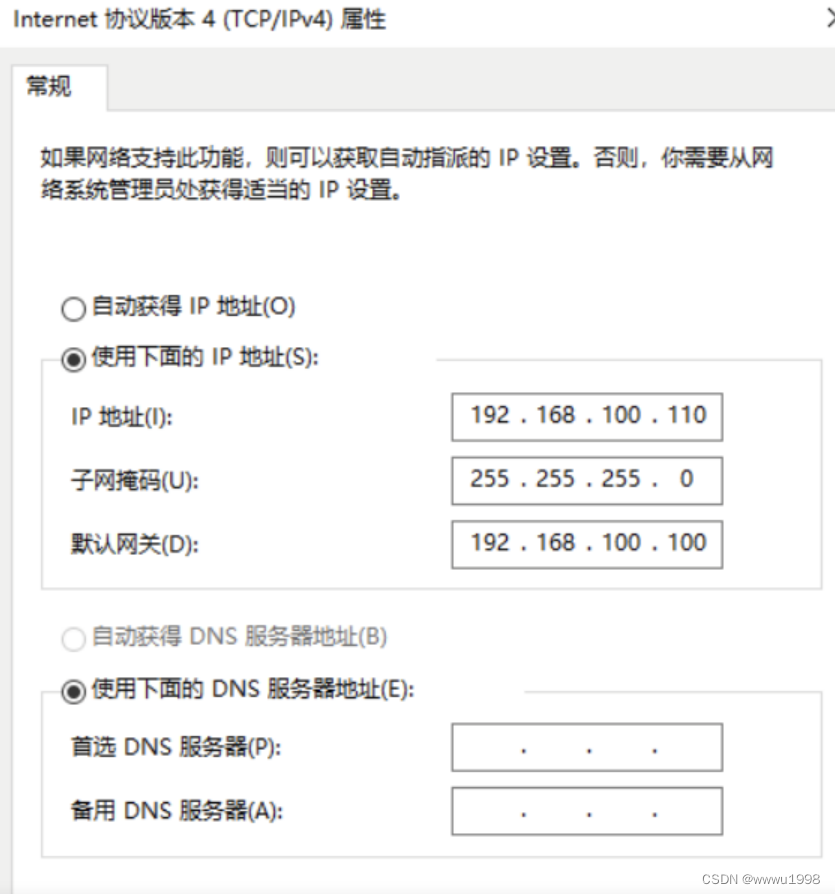

配置客户机（192.168.100.110）

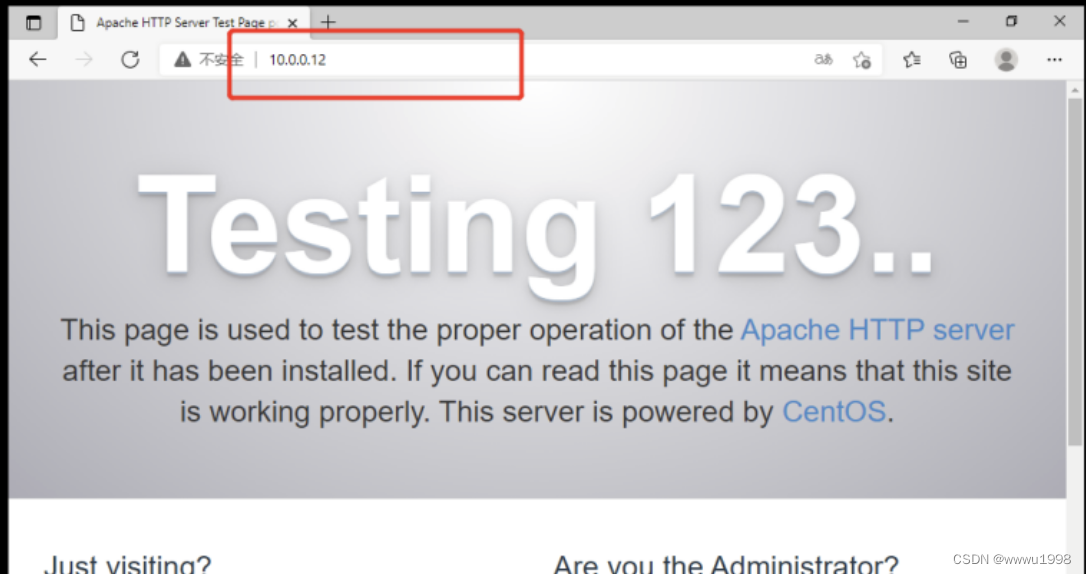

配置IP地址 验证结果：局域网主机192.168.100.110能够访问外网的web服务器10.0.0.12

四、DNAT策略与应用

4.1DNAT应用环境

在Internet中发布位于局域网内的服务器

4.2DNAT原理

修改数据包的目的地址

4.3 DNAT转换前提条件

局域网的服务器能够访问Internet

网关的外网地址有正确的DNS解析记录

Linux网关开启IP路由转发

vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
sysct1 -p

4.4DNAT转换1∶ 发布内网的Web服务

#把从ens33进来的要访问web服务的数据包目的地址转换为 192.168.100.102
iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp--dport 80 -j DNAT --to 192.168.100.102
或
iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp--dport 80-j DNAT --to-destination 192.168.100.102
							 入站|外网网卡 | 外网ip							内网服务器ip

4.5DNAT转换2∶ 发布时修改目标端口

#发布局域网内部的OpenSSH服务器， 外网主机需使用250端口进行连接
iptables-t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp--dport 250-jDNAT --to 192.168.100.102:22

4.6在内网上配置

#在内网上安装httpd并开启服务
[root@localhost yum.repos.d]# yum install -y httpd
[root@localhost yum.repos.d]# systemctl start httpd

#关闭防火墙和selinux
[root@localhost yum.repos.d]# systemctl stop firewalld.service
[root@localhost yum.repos.d]# setenforce 0

4.7在网关服务器添加iptables规则

#先清空规则
[root@localhost yum.repos.d]#iptables -F -t nat
#添加规则
[root@localhost yum.repos.d]#iptables -t nat -A PREROUTING -i ens38 -d 12.0.0.1 -p tcp --dport 80 -j DNAT --to 192.168.100.102

#查看规则
[root@localhost yum.repos.d]#iptables -nL -t nat
Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination
DNAT       tcp  --  0.0.0.0/0            12.0.0.1             tcp dpt:80 to:192.168.100.102

Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination

4.8测试外网是否能访问内网

#在外网服务器上
[root@localhost ~]# curl 12.0.0.1

#在内网服务器上
[root@localhost yum.repos.d]# tail /etc/httpd/logs/access_log
127.0.0.1 - - [02/Nov/2021:18:05:31 +0800] "GET / HTTP/1.1" 403 4897 "-" "curl/7.29.0"
12.0.0.100 - - [02/Nov/2021:18:19:45 +0800] "GET / HTTP/1.1" 403 4897 "-" "curl/7.29.0"

五.tcpdump—Linux抓包

tcpdump tcp-i ens33 -t -s 0 -c 100 and dst port ! 22 and src net 192.168.1.0/24 -w ./target.cap
（1）tcp∶ ip icmp arp rarp 和 tcp、udp、icmp这些选项等都要放到第一个参数的位置，用来过滤数据报的类型

（2）-i ens33 ∶只抓经过接口ens33的包

（3）-t ∶不显示时间戳

（4）-s 0 ∶ 抓取数据包时默认抓取长度为68字节。加上-s 0 后可以抓到完整的数据包

（5）-c 100 ∶只抓取100个数据包

（6）dst port ! 22 ∶不抓取目标端口是22的数据包

（7）src net 192.168.1.0/24 ∶数据包的源网络地址为192.168.1.0/24。Net：网段，host：主机

（8）-w ./target.cap ∶ 保存成cap文件，方便用ethereal （即wireshark）分析

六.总结

PREROUTING：位于 nat 表，用于修改目的地址（DNAT）（上一节说的是数据包作路由选择前应用此链中的规则记住！所有的数据包进来的时侯都先由这个链处理）

POSTROUTING：位于 nat 表，用于修改源地址（SNAT）（上一节说的是对数据包作路由选择后应用此链中的规则，所有的数据包出来的时侯都先由这个链处理)

SNAT（针对客户端）	源地址转换数据包从内网发送至公网时，SNAT会把数据包的源IP由私网IP转换成公网IP。当响应的数据包从公网发送内容时，会把数据包的目的IP由公网IP转为私网IP
DNAT（针对服务器端）	将公网IP映射为局域网内对应的私网IP的服务器
