春软微机原理虚拟实验系统之“开放平台”组件电路原理图

春软微机原理虚拟实验系统“开放平台”使用说明

一、开放平台基本操作

1. 使用电路组件 　　左侧工具栏选择元器件后，在操作台上某位置点击鼠标，即可将其放置； 　　鼠标移入操作台上的元器件时，其上端左右将显示移动和删除图标，可分别进行拖动和单击操作。也可直接按住元器件内部拖动。 2. 电路连线 　　先点击某连接点，之后可单击操作台某位置实现走线和折线（双击可中止），再点击另一连接点，即可完成一连线； 　　输出接点允许同时连接多条线，两输出接点之间不能连线； 　　双击某连接点可以拔除或中止连线。 3. 设置 　　因电脑速度和电路规模影响，数码管和键盘扫描电路中，数码管显示的稳定性和键盘抖动模拟时间都可能会有变化，请根据实际情况调整相关时延，包括设置数码管起亮时间（微亮）、点亮时间（高亮）和余晖时间，以及按键抖动时间等。

二、相关组件内部结构和使用说明

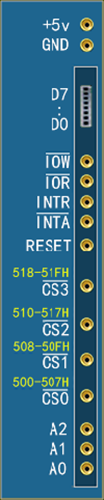

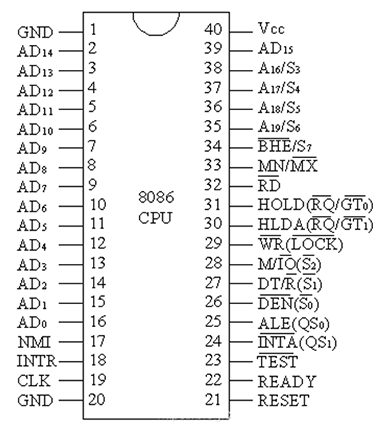

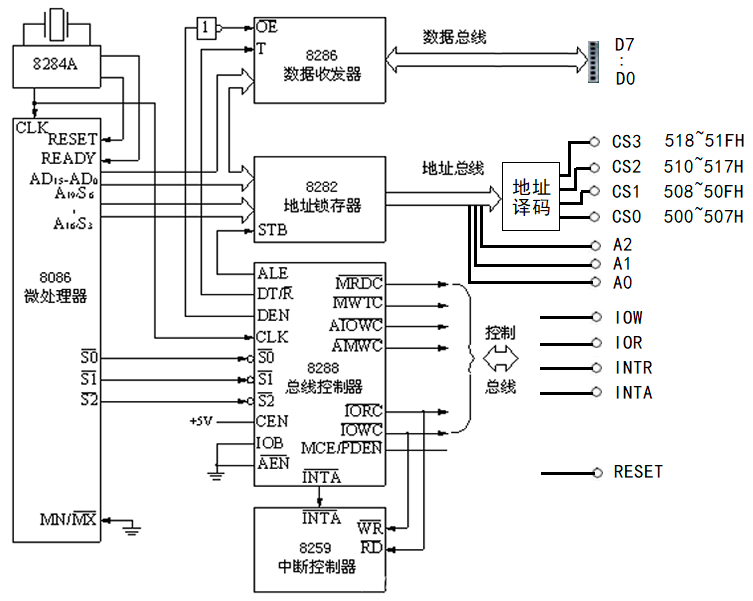

1. 总线接口信号及其总线信号的形成
CS0~CS3为片选信号，由A3~A16译码产生。
2. 8255并行接口芯片
	RESET：复位输入线，该输入端外于高电平时，I/O口均被置成输入方式。 PA0～PA7：端口A输入输出线，一个8位的数据输出锁存器/缓冲器， 一个8位的数据输入锁存器。 PB0～PB7：端口B输入输出线，一个8位的I/O锁存器， 一个8位的输入输出缓冲器。 PC0～PC7：端口C输入输出线，一个8位的数据输出锁存器/缓冲器， 一个8位的数据输入缓冲器。端口C可以通过工作方式设定而分成2个4位的端口， 每个4位的端口包含一个4位的锁存器，分别与端口A和端口B配合使用，可作为控制信号输出或状态信号输入端口。 CS：片选信号线，当这个输入引脚为低电平时，表示芯片被选中，允许8255与CPU进行通讯。 RD：读信号线，当这个输入引脚为低电平时，允许8255通过数据总线向CPU发送数据或状态信息，即CPU从8255读取信息或数据。 WR：写入信号，当这个输入引脚为低电平时，允许CPU将数据或控制字写8255。 D0～D7：三态双向数据总线，8255与CPU数据传送的通道，当CPU 执行输入输出指令时，通过它实现8位数据的读/写操作，控制字和状态信息也通过数据总线传送。
3. 8259中断控制器芯片
	D0~D 7：双向三态数据线，是CPU和8259A进行数据、命令状态传送的通道。 　　WR：写控制输入信号，低电平有效。有效时，表明当前正在向8259A写入命令字。 　　RD 读控制输入信号，低电平有效。有效时，表明CPU正在向8259A读数据。 　　Ao： 片内地址选择信号，用来指出当前8259A的哪个端口被访问。每片8259A有两端口地址。 　　CS：片选输入信号，低电平有效，通过地址译码逻辑电路与地址总线相连。 　　INT：与CPU的INTR端相连，由8259A向CPU发出中断请求信号。 　　INTA：接收来自CPU的中断响应信号。8259A要求中断响应信号由两个负脉冲构成

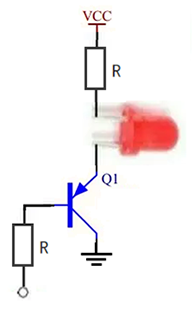

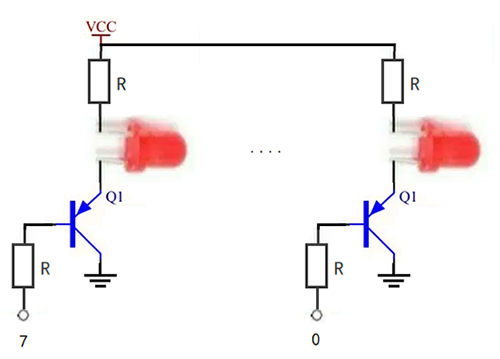

4. LED灯

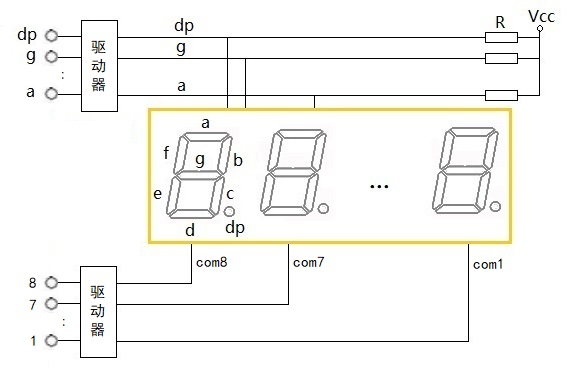

5. 共阴极数码管
默认设置：数码管最短起亮时间300μs，高亮时间2ms，余晖时长100ms。

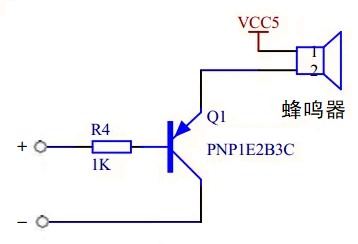

6. 有源蜂鸣器

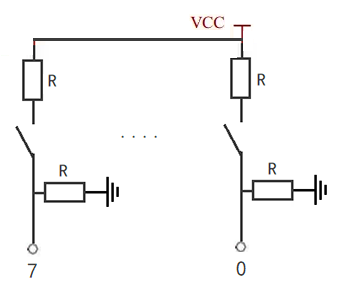

7. 钮子开关

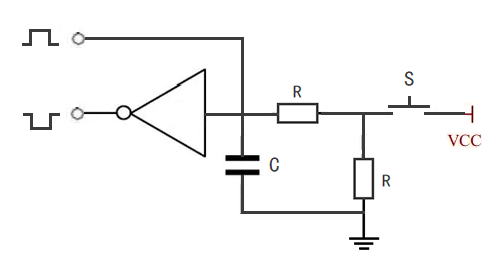

8. 脉冲按键
使用按键时，鼠标右击按键可实现常按（不自动弹起），再单击则弹起；

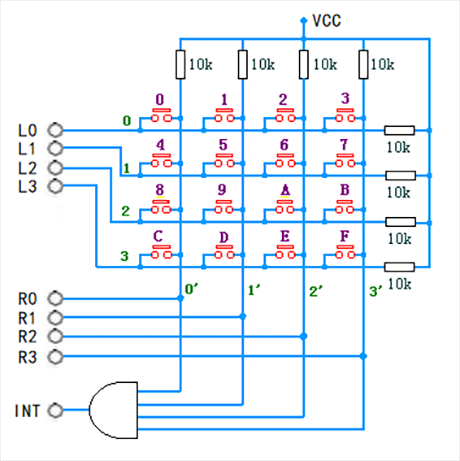

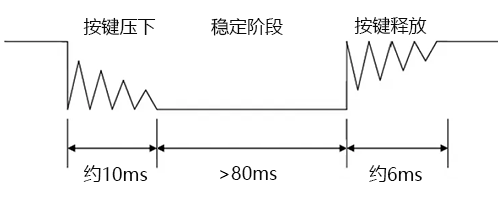

9. 按键、4x4键盘（有抖动）
使用按键组件时，鼠标右击按键可实现常按（不自动弹起），再单击则弹起；

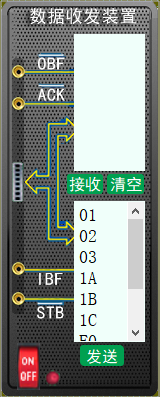

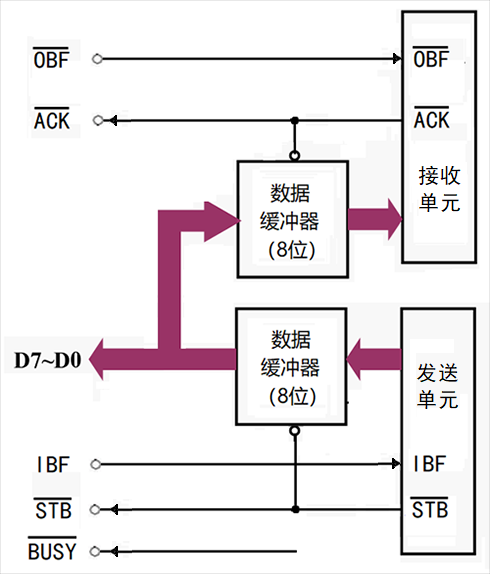

10. 数据收发装置
