图像分割模型R2UNet的pytorch实现代码

论文地址：https://arxiv.org/abs/1802.06955

这个模型把recurrent模块融入到UNet结构中的图像分割模型，至于效果见仁见智。

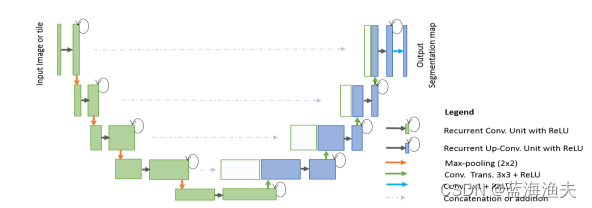

模型结构如图

用pytorch复现的代码如下：

首先需要复现的是其中的recurrent模块

class Recurrent_block(nn.Module):
    def __init__(self, out_ch, t=2):
        super(Recurrent_block, self).__init__()

        self.t = t
        self.out_ch = out_ch
        self.conv = nn.Sequential(
            nn.Conv2d(out_ch, out_ch, kernel_size=3, stride=1, padding=1, bias=True),
            nn.BatchNorm2d(out_ch),
            nn.ReLU(inplace=True)
        )

    def forward(self, x):
        for i in range(self.t):
            if i == 0:
                out = self.conv(x)
            out = self.conv(out + x)
        return out


class RRCNN_block(nn.Module):
    def __init__(self, in_ch, out_ch, t=2):
        super(RRCNN_block, self).__init__()

        self.RCNN = nn.Sequential(
            Recurrent_block(out_ch, t=t),
            Recurrent_block(out_ch, t=t)
        )
        self.Conv = nn.Conv2d(in_ch, out_ch, kernel_size=1, stride=1, padding=0)

    def forward(self, x):
        x1 = self.Conv(x)
        x2 = self.RCNN(x1)
        out = x1 + x2
        return out

1，其中for循环这块就是recurrent的核心，通过将卷积层输出的结果和自身的输入相加，然后再次输入到本层的卷积之中，这样就实现了recurrent。

2，其中t=2意味着循环两次，这个数字可以根据需要修改

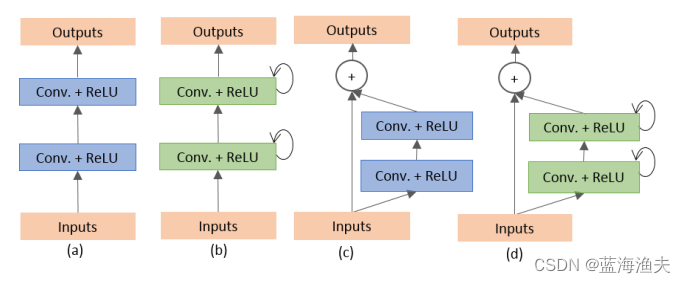

3，原文中提到了两种种recurrent模块的结构，下图的b和d

这里实现的是b，如果需要实现d，就在forward里把输入x也加到out上。这个可以自行修改。

解码分支的上采样实现如下：

class up_conv(nn.Module):
    def __init__(self, in_ch, out_ch):
        super(up_conv, self).__init__()
        self.up = nn.Sequential(
            nn.Upsample(scale_factor=2),
            nn.Conv2d(in_ch, out_ch, kernel_size=3, stride=1, padding=1, bias=True),
            nn.BatchNorm2d(out_ch),
            nn.ReLU(inplace=True)
        )

    def forward(self, x):
        x = self.up(x)
        return x

模型整个结构如下：

class R2UNet(nn.Module):
    def __init__(self, img_ch=3, output_ch=2, t=2):
        super(R2UNet, self).__init__()

        n1 = 64
        filters = [n1, n1 * 2, n1 * 4, n1 * 8, n1 * 16]

        self.Maxpool = nn.MaxPool2d(kernel_size=2, stride=2)
        self.Maxpool1 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.Maxpool2 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.Maxpool3 = nn.MaxPool2d(kernel_size=2, stride=2)

        self.Upsample = nn.Upsample(scale_factor=2)

        self.RRCNN1 = RRCNN_block(img_ch, filters[0], t=t)

        self.RRCNN2 = RRCNN_block(filters[0], filters[1], t=t)

        self.RRCNN3 = RRCNN_block(filters[1], filters[2], t=t)

        self.RRCNN4 = RRCNN_block(filters[2], filters[3], t=t)

        self.RRCNN5 = RRCNN_block(filters[3], filters[4], t=t)

        self.Up5 = up_conv(filters[4], filters[3])
        self.Up_RRCNN5 = RRCNN_block(filters[4], filters[3], t=t)

        self.Up4 = up_conv(filters[3], filters[2])
        self.Up_RRCNN4 = RRCNN_block(filters[3], filters[2], t=t)

        self.Up3 = up_conv(filters[2], filters[1])
        self.Up_RRCNN3 = RRCNN_block(filters[2], filters[1], t=t)

        self.Up2 = up_conv(filters[1], filters[0])
        self.Up_RRCNN2 = RRCNN_block(filters[1], filters[0], t=t)

        self.Conv = nn.Conv2d(filters[0], output_ch, kernel_size=1, stride=1, padding=0)


    def forward(self, x):

        e1 = self.RRCNN1(x)

        e2 = self.Maxpool(e1)
        e2 = self.RRCNN2(e2)

        e3 = self.Maxpool1(e2)
        e3 = self.RRCNN3(e3)

        e4 = self.Maxpool2(e3)
        e4 = self.RRCNN4(e4)

        e5 = self.Maxpool3(e4)
        e5 = self.RRCNN5(e5)

        d5 = self.Up5(e5)
        d5 = torch.cat((e4, d5), dim=1)
        d5 = self.Up_RRCNN5(d5)

        d4 = self.Up4(d5)
        d4 = torch.cat((e3, d4), dim=1)
        d4 = self.Up_RRCNN4(d4)

        d3 = self.Up3(d4)
        d3 = torch.cat((e2, d3), dim=1)
        d3 = self.Up_RRCNN3(d3)

        d2 = self.Up2(d3)
        d2 = torch.cat((e1, d2), dim=1)
        d2 = self.Up_RRCNN2(d2)

        out = self.Conv(d2)

        return out

最后，我需要提醒的是，这篇论文的结果是由争议的。有些后续研究的实验部分复现了该模型，并且对比了结果。有些研究者则宣传这个模型结果不行。

而且由于使用了recurrent模块，训练很困难。我的复现只能保证理论上是正确的，最终跑出什么结果，不能保证。
