音视频开发基础-认识图像

图像

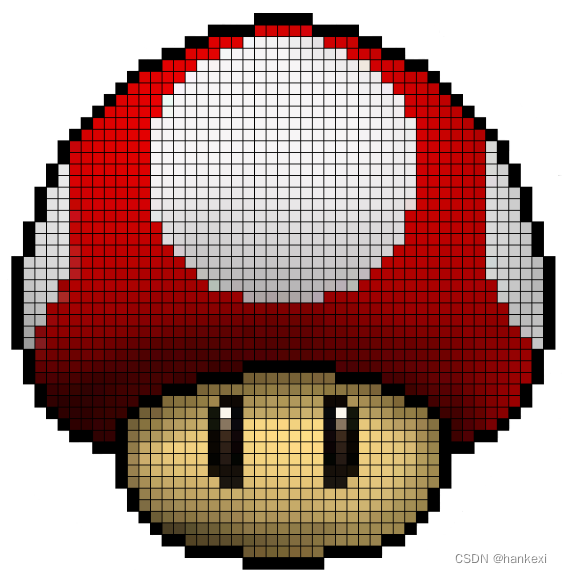

图像由像素点构成，如下图是由一张图像放大后的效果，可以看到每个像素点的颜色。可以使用ps软件将一张图像进行放大。

一 基本理论知识

分辨率

分辨率是指横向和纵向像素点格式的乘积。
比如1920*1080指的是横向有1920个像素点，纵向有1080个像素点。
分辨率通常有缩写
1080P指的是1920x1080
720P指的是1280x720

图像色彩

通常分为彩色图、灰度图、黑白图

彩色图

灰度图

灰度图，由黑色、白色、灰色构成

黑白图

黑白图，由黑色、白色构成

图像分为有损图像和无损图像

二 有损图像和无损图像

1 无损图像

显示同样的信息，无损图像通常比有损图像占用的内存更大。无损图像可以恢复为原有数据。

常见的无损图像

BMP格式
由微软自己研发的一种格式，这种格式由4部分数据组成，其中文件头+信息头固定占用54字节，调色板数据和位图数据不固定。

2 有损图像

有损图像不可恢复为原本数据。有损图像因为占用内存空间小，常用于网络传输和本地存储。

常见的有损图像

JPG格式
jpg图像压缩倍数通常是20-80倍，也就是说一张20M大小的图像，基本情况下可以压缩为1M大小，大大降低了内存。

三 原始图像数据

原始图像数据指可以直接在显示屏上渲染的数据，常见的原始图像格式有rgb和yuv两种。

rgb格式

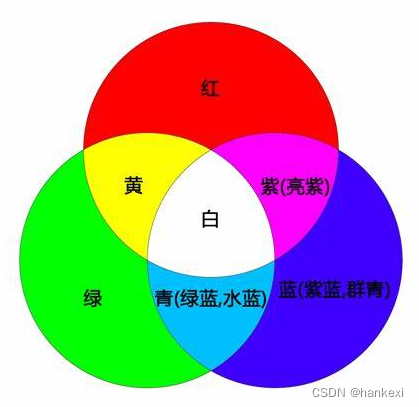

rgb由红、绿、蓝计算机三原色构成，这三原色可以组成任意一种颜色。
比如红色+绿色将会得到黄色。
每种颜色取值范围0-255，数值越小，亮度越低，数值越大，亮度越高。
因为每种颜色占用8bit，所以一张彩色图片的位深通常为24；24级24以上的图像称为真彩色。

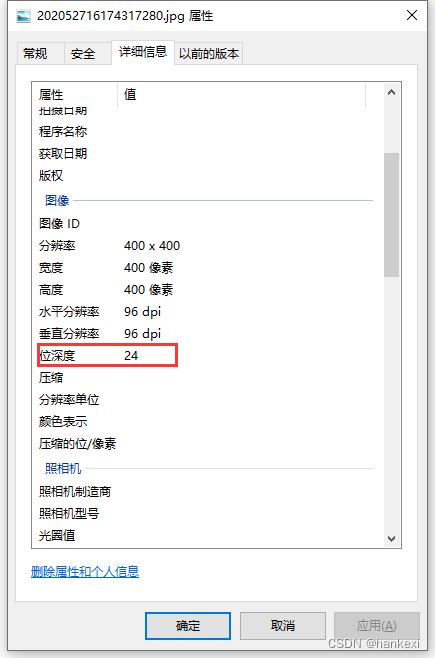

window下这样看图像的位深信息。

yuv格式

当彩色电视出现后，为了兼容以前的黑白电视，出现的一种格式。

yuv数据通常比rgb数据格式要小。yuv由三种分量构成Y+U+V，其中Y为亮度，U和V为色度和饱和度。

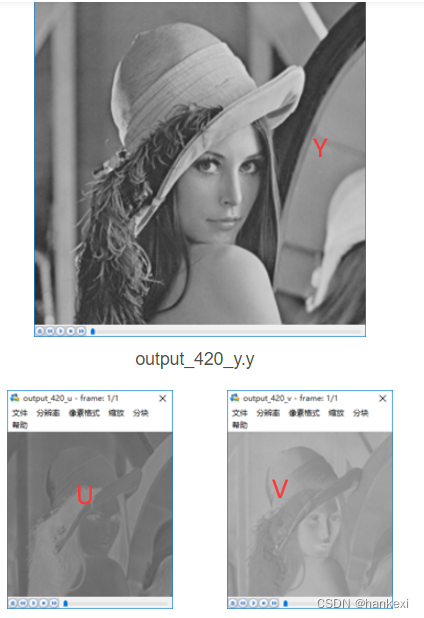

一张彩色图可以分离出Y、U、V三种，如下。

yuv在屏幕上渲染时，要转为rgb格式。转换公式如下。

R = Y + 1.4075 * V;
G = Y - 0.3455 * U - 0.7169*V;
B = Y + 1.779 * U;
