【Qt系列】Graphics View框架下实现自定义item类的拖动

没有重载view类鼠标事件的拖动

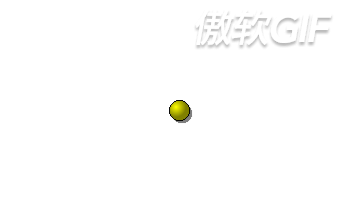

拖动效果：

自定义一个Node类，该类继承自QGraphicsItem，构造函数如所示。

Node::Node(GraphWidget *graphWidget)
    : graph(graphWidget)
{
    setFlag(ItemIsMovable);
    setCacheMode(DeviceCoordinateCache);
    setZValue(-1);
}

在构造函数中，我们设置了 ItemIsMovable 标志以允许项目移动以响应鼠标拖动。我们还启用了 DeviceCoordinateCache 来加快渲染性能。为了确保节点始终堆叠在边缘之上，我们最终将项目的 Z 值设置为 -1。

setFlag函数： 设置item类的某些标志位，相当于启动了某些功能。

ItemIsMovable标志位：
该item支持使用鼠标进行交互式移动。通过单击该item，然后拖动，该项目将与鼠标光标一起移动。如果item具有子项，则所有子项也将被移动。如果item是所选内容的一部分，则所有选定项目也将被移动。此功能是通过 QGraphicsItem 的鼠标事件处理程序的基本实现提供的。

所以只要用setFlag函数，设置标志位ItemIsMovable即可实现item类的交互式移动。

介绍一下其他标志位。

常量	说明
QGraphicsItem::ItemIsSelectable	该项目支持选择。启用此功能将启用 setSelected（） 以切换项目的选择。它还将允许通过调用 QGraphicsScene：：setSelectionArea（）、单击项目或在 QGraphicsView 中使用橡皮筋选择来自动选择该项目。
QGraphicsItem::ItemIsFocusable	该项目支持键盘输入焦点（即，它是输入项目）。启用此标志将允许项目接受焦点，这再次允许将关键事件传递到 QGraphicsItem：：keyPressEvent（） 和 QGraphicsItem：：keyReleaseEvent（）。
QGraphicsItem::ItemClipsToShape	项目将剪辑成自己的形状。项目无法在其形状之外绘制或接收鼠标、平板电脑、拖放或悬停事件。默认情况下，它处于禁用状态。此行为由 QGraphicsView：:drawItems（） 或 QGraphicsScene：:d rawItems（） 强制执行。此标志是在 Qt 4.3 中引入的。
QGraphicsItem::ItemIgnoresTransformations	项目将忽略继承的变换（即，其位置仍锚定到其父项，但父项或视图旋转、缩放或切变变换将被忽略）。此标志对于保持文本标签项水平且未缩放非常有用，因此，如果转换了视图，这些项仍可读。设置后，项目的视图几何图形和场景几何图形将分别保留。您必须调用 deviceTransform（） 来映射坐标并检测视图中的冲突。默认情况下，此标志处于禁用状态。此标志是在 Qt 4.3 中引入的。
QGraphicsItem::ItemSendsGeometryChanges	该项目为 ItemPositionChange、ItemPositionHasChanged、ItemMatrixChange、ItemTransformChange、ItemTransformHasChanged、ItemRotationChange、ItemRotationHasChange、ItemScaleChange、ItemScaleHasChanged、ItemTransformOriginPointChange 和 ItemTransformOriginPoint HasChanged 启用 itemChange（） 通知。出于性能原因，默认情况下禁用这些通知。您必须启用此标志才能接收位置和转换更改的通知。此标志是在 Qt 4.6 中引入的。

有重载view类鼠标事件的拖动

如果是单独自定义Item类，并开启了对应标志位，就能实现Item类的自由拖动。但是如果还需要点击view空白区域产生节点，这个时候没有任何节点会收到鼠标点击事件，所以就需要自定义View类，并且重载鼠标事件。

view鼠标事件的代码逻辑是：如果我所点击的地方没有节点，那就创造新的节点。

QGraphicsItem *item = itemAt(event->pos())

event->pos（）是鼠标所在的位置，itemAt会返回鼠标位置所在的Item类，如果没有就返回空。通过这个函数能判断鼠标下是否已存在节点。

那为什么拖动要涉及到这个呢？因为我发现当我们重载View类的鼠标事件后，拖动失效了。

要搞明白这件事情，我们需要了解View框架下鼠标事件的传导过程，一般当鼠标按下，按下列顺序进行传导：【view】->【scene】->【item】。

我们在拖动过程中只开启了一个标志位，而没有去用函数检测鼠标下面的item到底是哪个item。其实这个工作是scene完成，而且Qt已经帮我们写好了代码。scene接收到来自view的鼠标事件，会辨别这是应该归属于哪个item，从而将信号发给对应item的鼠标事件。

但是我们如果重载了view的鼠标事件函数，就会把【view】->【scene】这一步截断，导致item无法自由拖动。通过自己添加的qDebug，可以发现都是view在发出信息。

void MyGraphicsView::mouseReleaseEvent(QMouseEvent *event){
    qDebug()<<"【view】mouseRelease";
    }

那要怎么解决这个问题呢？

很简单，只需要在重载的鼠标事件里面，添加上原来的鼠标事件就可以了。以鼠标释放事件举例。

//view类鼠标释放事件
void MyGraphicsView::mouseReleaseEvent(QMouseEvent *event){
    qDebug()<<"【view】mouseRelease";
    QGraphicsView::mouseReleaseEvent(event);
    }

通过输入能看到最终的信息通路是这样的：
1.释放鼠标，进入MyGraphicsView::mouseReleaseEvent鼠标事件。
2.发出【view】mouseRelease。
3.进入Qt原有的鼠标事件，QGraphicsView::mouseReleaseEvent(event);这个函数会把信号发给scene，并做进一步区分。
4.进入节点的重载鼠标释放事件，MyGraphicsVexItem::mouseReleaseEvent。
5.发出【item】mouseRelease。
6.完成某些操作。
